DMGT Unité d’Analyse Dynamique de Trains d’Engrenages Multistades

SYSTEMES INNOVANTS

L'Unité d’Analyse Dynamique de Trains d’Engrenages Multistades, "DMGT", a été conçue par EDIBON pour étudier le comportement dynamique d'un système d'engrenages droits à plusieurs étages, ainsi que l'influence de l'inertie et du mouvement.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Unité d’Analyse Dynamique de Trains d’Engrenages Multistades, "DMGT", a été conçue par EDIBON pour étudier le comportement dynamique d'un système d'engrenages droits à plusieurs étages, ainsi que l'influence de l'inertie et du mouvement.

Le système multi-étages se compose d'un arbre d'entrée et de trois arbres de transmission, chacun doté de deux engrenages. La possibilité d'accoupler les différents arbres indépendamment via les engrenages eux-mêmes fait de l'unité "DMGT" l'outil idéal pour analyser la géométrie et la dynamique des engrenages et étudier leur efficacité à transmettre un couple donné.

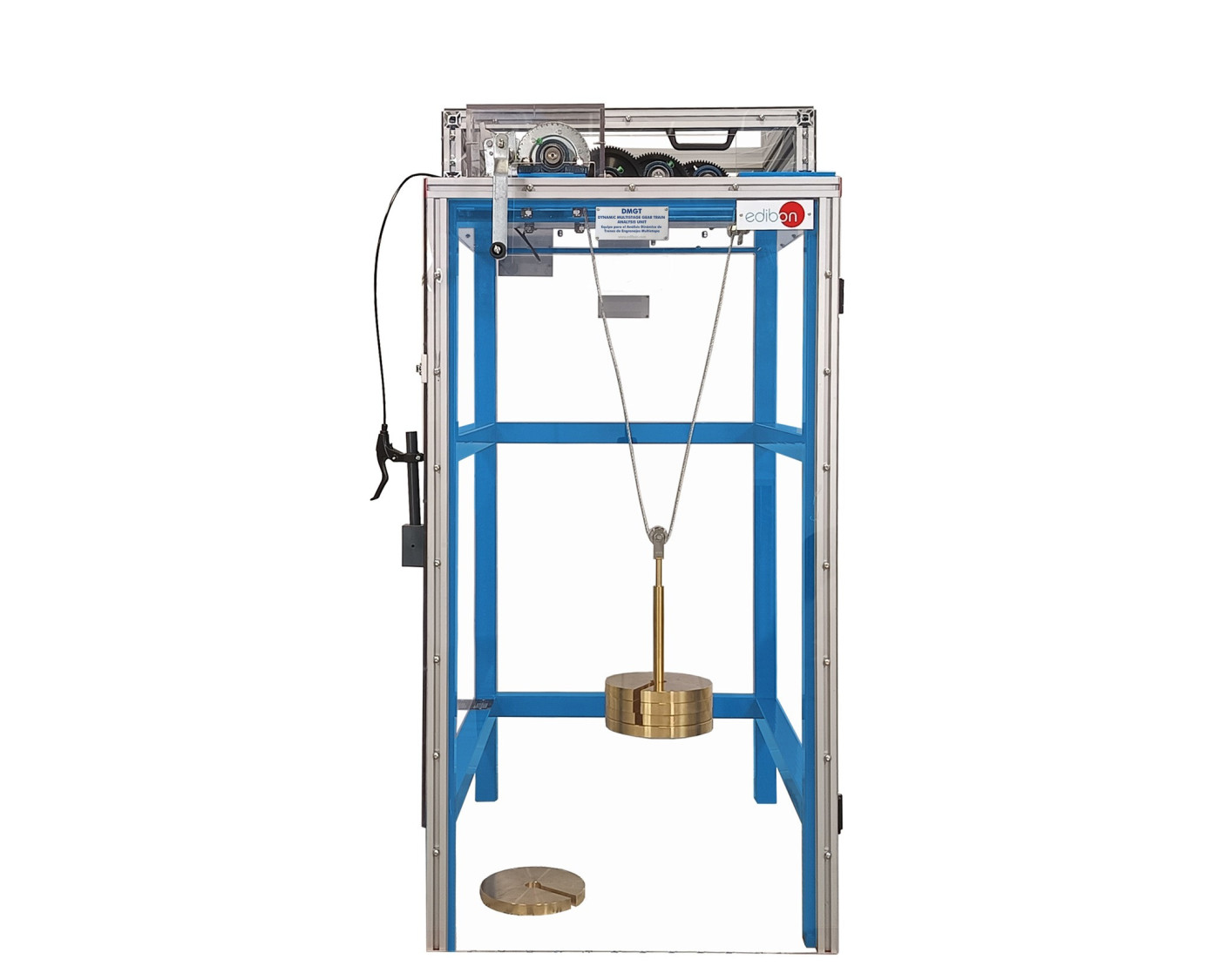

L'unité se compose de deux éléments distinctifs : d'une part, le système d'engrenages et, d'autre part, le système de levage avec manivelle et poulie de charge. Pour optimiser l'espace, l'unité est conçue sous la forme d'un boîtier rectangulaire. Au sommet se trouve le système d'engrenages, tandis qu'en dessous, un espace suffisamment grand permet de lever et de descendre le poids sans difficulté.

L'allègement permet la transmission du couple, c'est-à-dire la rotation de l'arbre d'entrée, qui entraîne la rotation des autres arbres qui lui sont reliés. Comme mentionné précédemment, la flexibilité de l'ensemble, grâce au couplage ou au découplage possible de tous les engrenages, lui confère une grande efficacité lors de l'étude de l'efficacité de la transmission de puissance et des forces agissant sur les différents engrenages.

L'unité comprend différents poids pour pouvoir étudier la différence produite dans la transmission et les forces en utilisant différents couples d'entrée, ce qui offre encore plus de polyvalence dans l'analyse.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination de l'accélération angulaire.
  2. Détermination du moment d'inertie.
  3. Etude des performances du système en transmission de puissance.
  4. Etude du frottement des engrenages.
  5. Etude du montage des différents arbres de transmission.
  6. Analyse des forces appliquées sur les engrenages.
  7. Etude des vibrations.
  8. Etude de la fréquence d'engrènement.
