AEL-EEA Application de l'Étude d'Alternateurs

ALTERNATORS STUDY APPLICATION - AEL-EEA

SYSTEMES INNOVANTS

L’Application de l’Étude d’Alternateurs, "AEL-EEA", a été conçue par EDIBON pour étudier le comportement des générateurs synchrones à excitation indépendante.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Application de l’Étude d’Alternateurs, "AEL-EEA", a été conçue par EDIBON pour étudier le comportement des générateurs synchrones à excitation indépendante.

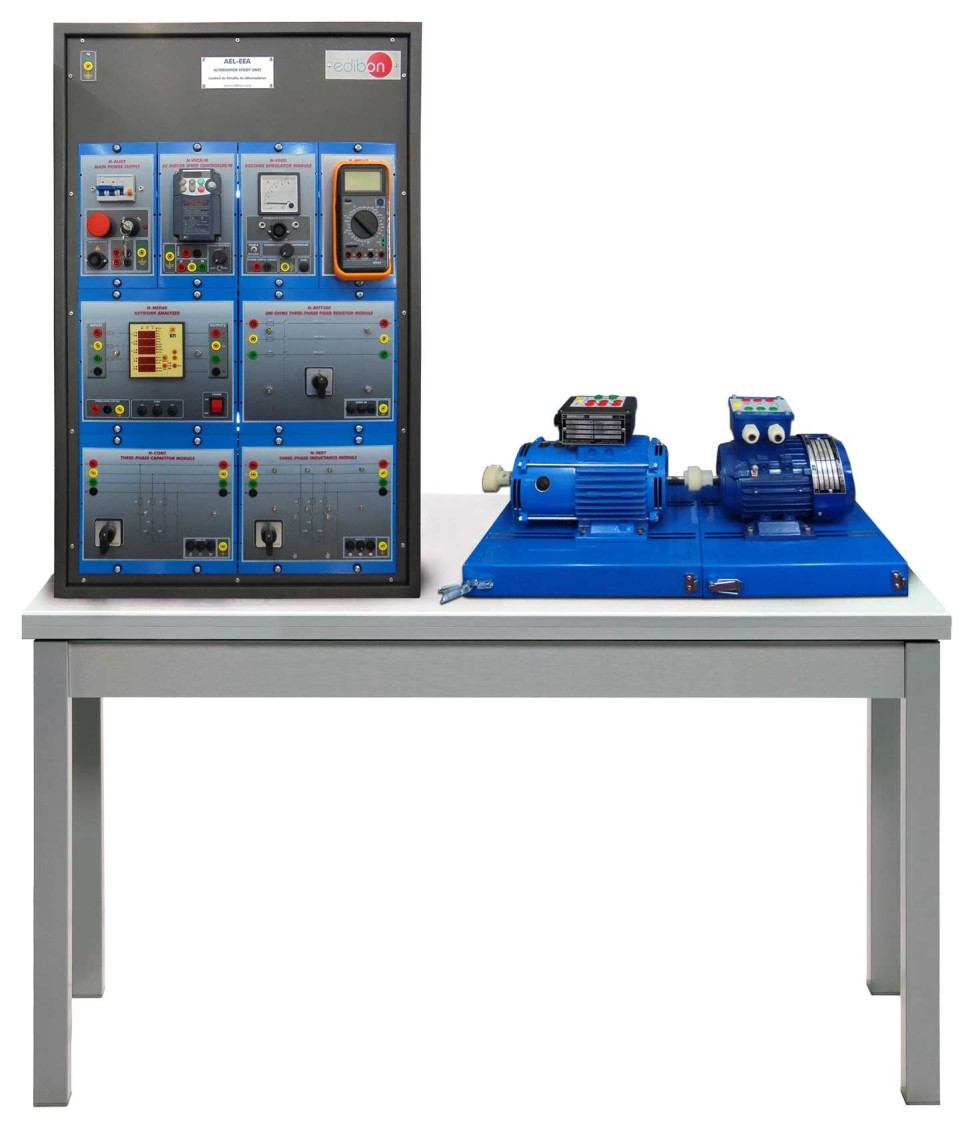

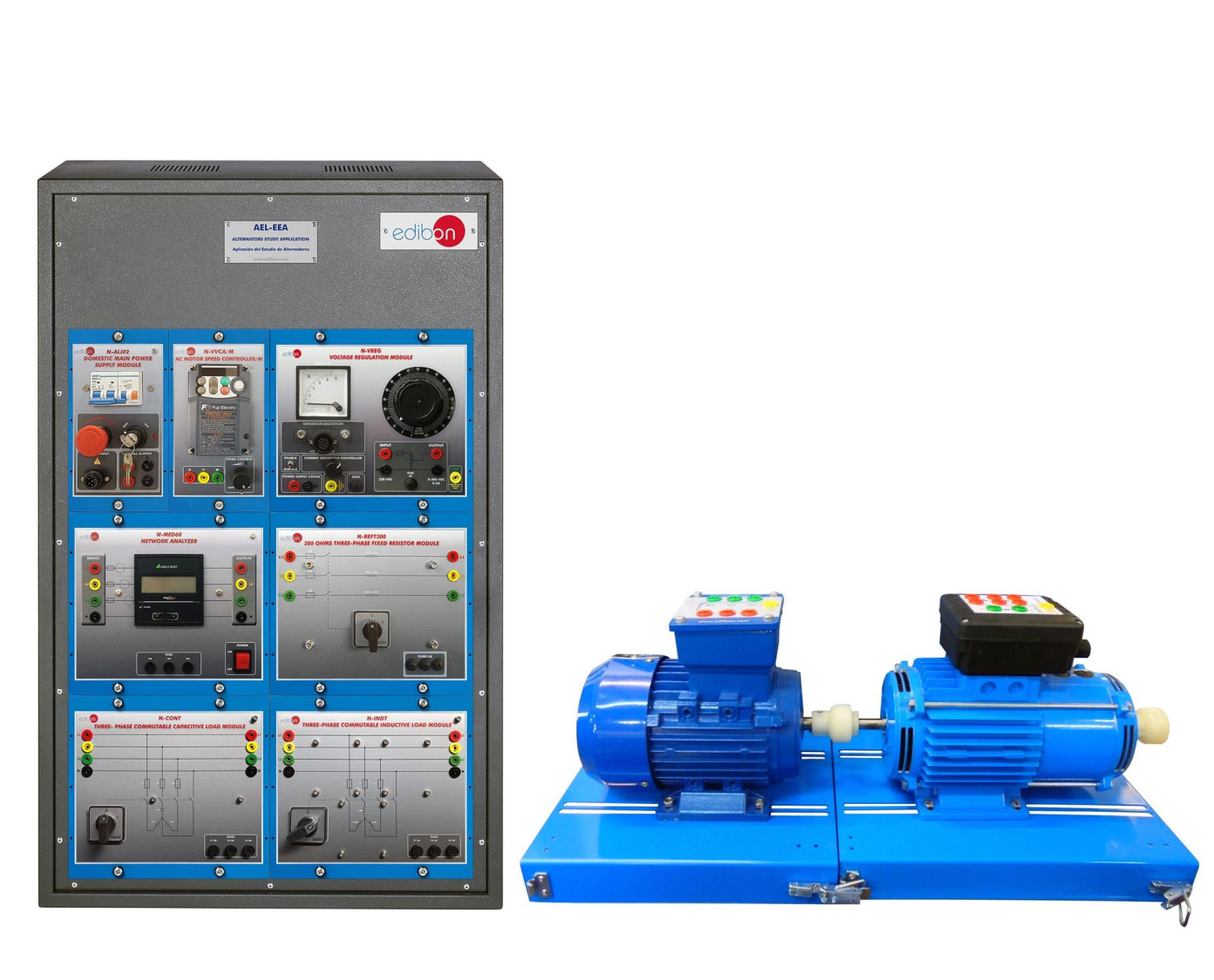

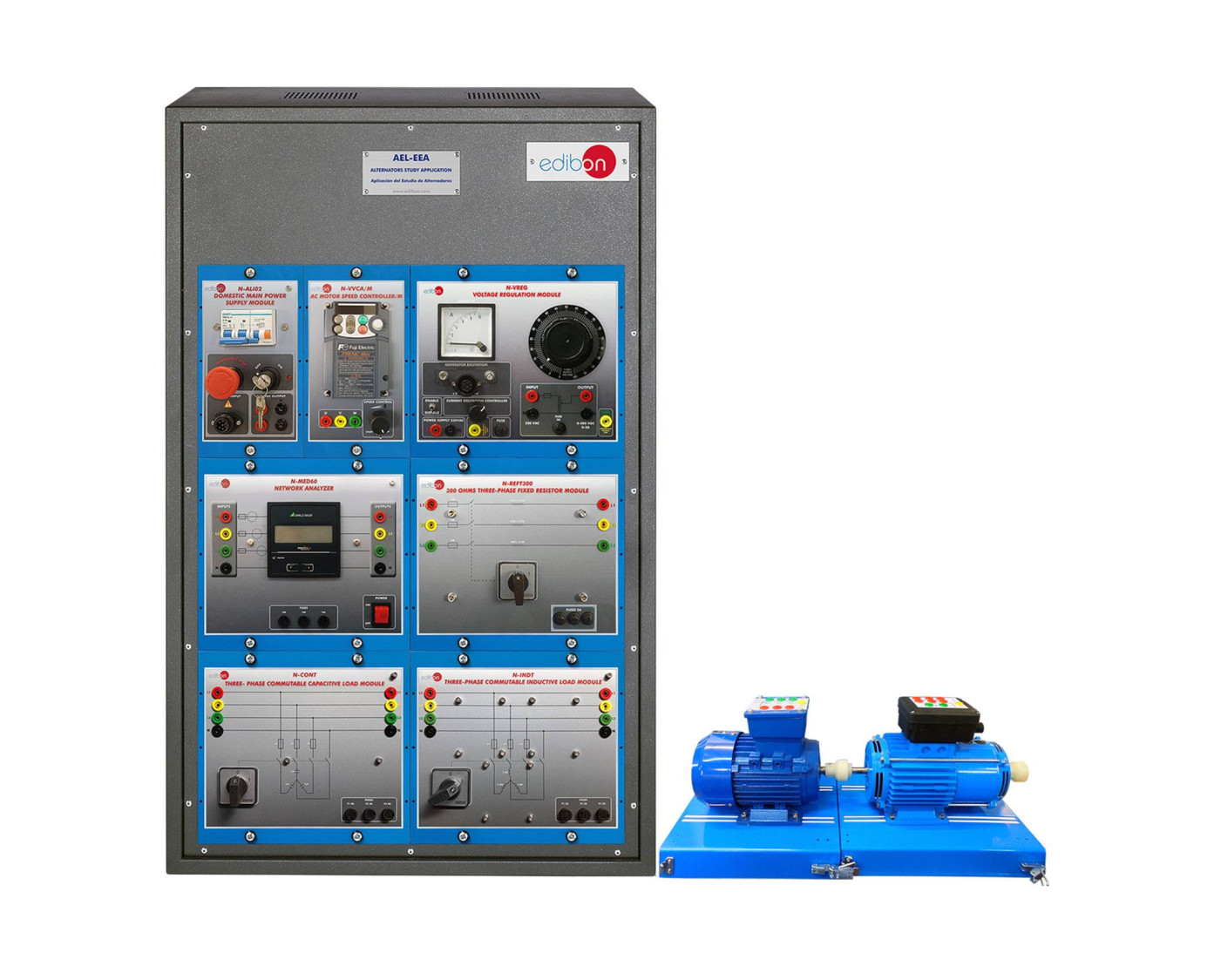

Cette application est constituée d’un groupe moteur-générateur et d’une série de modules qui permettent d’étudier les concepts les plus importants de générateurs synchrones triphasés à excitation indépendante. Le moteur qui entraîne le générateur est un moteur à induction qui simule une turbine.

Cette application permet à l’étudiant d’acquérir les connaissances les plus pertinentes sur les générateurs synchrones à excitation indépendante. L’étudiant apprendra comment câbler et connecter ce type de machines et comment démarrer les autres composants. Pour ce faire, l’application comprend des régulateurs d’excitation et de fréquence. Le comportement de la machine change lorsque la charge varie, donc tous les types de charges statiques sont inclus afin que l’utilisateur puisse voir les effets à travers le module d’analyse du réseau. Ce module affiche les paramètres électriques les plus importants. Une autre opération importante qui peut être effectuée dans cette application est la compensation du facteur de puissance. Cet exercice est réalisé avec des condensateurs inclus dans l’AEL-EEA.

En option, cette application peut être fournie avec le logiciel de contrôle et d’acquisition de données pour machines électriques, avec le SCADA "EM-SCADA", un logiciel d’acquisition de données développé par Edibon qui permet de surveiller toutes les formes d’onde de tension, de courant et de couple pour une étude approfondie du comportement du générateur triphasé à induction.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Vérification de la source d'alimentation principale.
  2. Mise en service du variateur de fréquence.
  3. Définissez les valeurs nécessaires du variateur de fréquence.
  4. Régler le sens de rotation.
  5. Définissez la fonction de démarrage.
  6. Réglage de la fréquence de commutation, la tension nominale, courant nominal, fréquence nominale, etc.
  7. Performances opérationnelles studio du contrôleur de fréquence.
  8. Mesure de la puissance et RMS.
  9. Réalisation de différentes expériences avec le générateur et les charges.
  10. Optimisation de la fonction U / f.
  11. Régulation du courant de champ et de la tension en circuit ouvert.
  12. Générateur de gouttes de tension avec une charge résistive.
  13. Générateur de gouttes de tension avec une charge inductive.
  14. Essai à tension constante à la sortie du générateur.
  15. Facteur de puissance du générateur de compensation.

Quelques possibilités pratiques avec EM-SCADA:

  1. Affichage des formes d'ondes du générateur synchrone.

- Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
