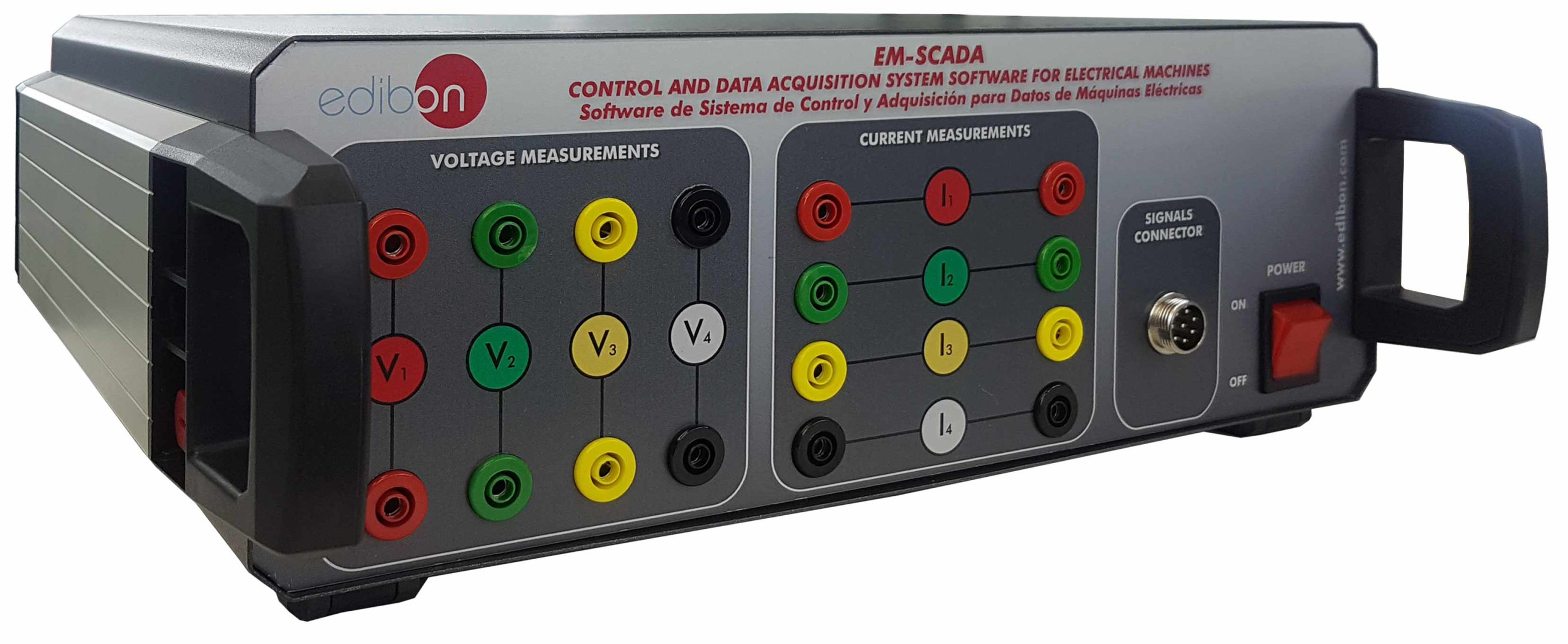

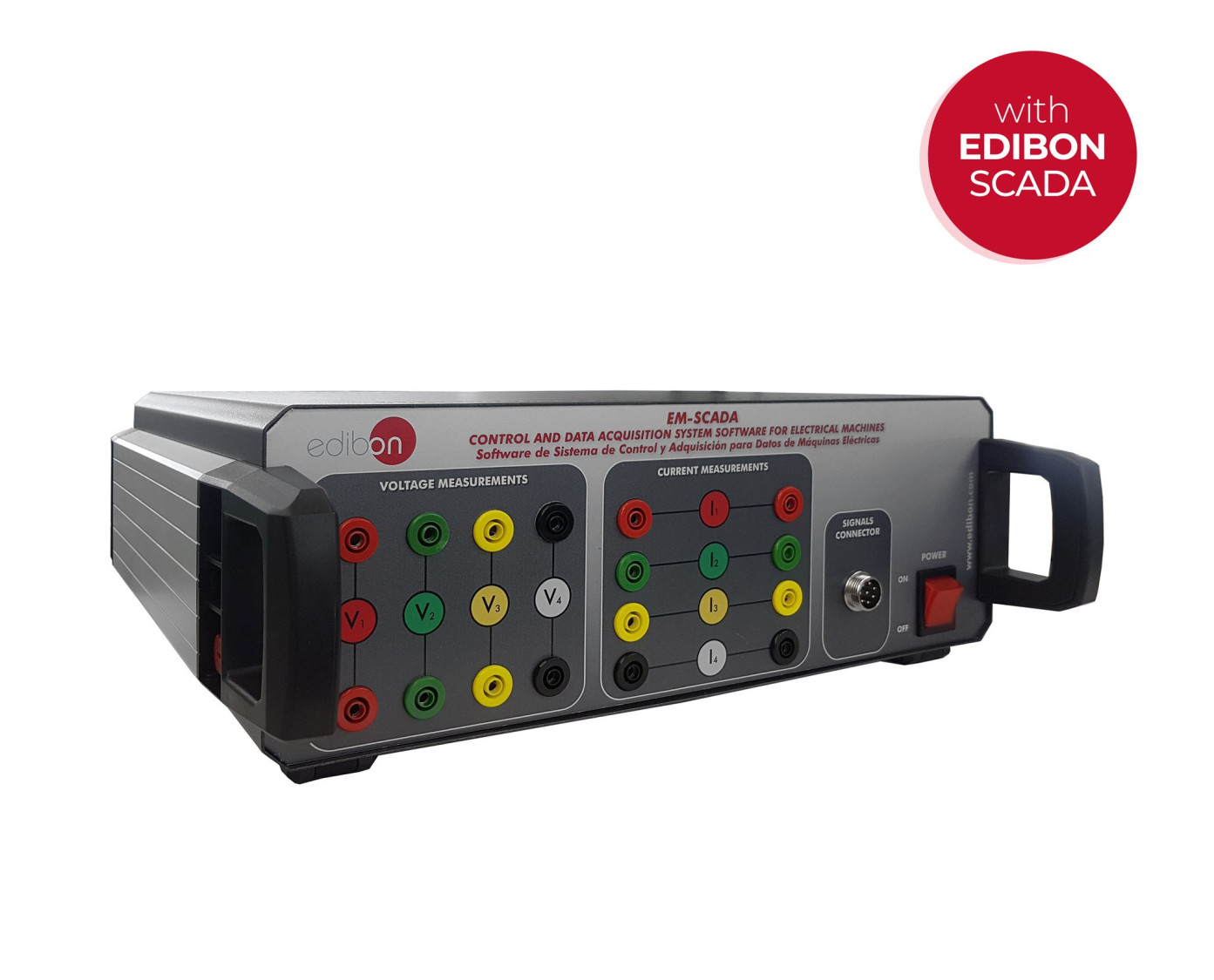

EM-SCADA Logiciel de Système de Contrôle et d'Acquisition de Données de Machines Électriques

Le Logiciel de Système de Contrôle et d'Acquisition de Données de Machines Électriques, "EM-SCADA", a été conçu par EDIBON pour l’étude et l’analyse du comportement des machines électriques rotatives et statiques telles que les moteurs triphasés et monophasés en CA, les générateurs synchrones, les groupes moto-générateurs en CC ou les transformateurs triphasés et monophasés.

Le "EM-SCADA" est conçu pour fonctionner aussi bien avec des machines électriques rotatives qu’avec des transformateurs. À cet effet, ce système dispose d’une interface pour l’acquisition de tous les signaux de tension, de courant, de couple et de vitesse, qui sont ensuite traités et analysés par le logiciel d’acquisition de données SCADA.

Dans le cas des machines électriques rotatives, cette interface comporte les connexions nécessaires pour effectuer le contrôle du servomoteur qui sera accouplé au moteur électrique étudié. Pour cela, le logiciel SCADA inclus dispose d’une série d’algorithmes permettant à l’utilisateur de transmettre au servomoteur différents profils de charge afin de tester les moteurs électriques sous diverses conditions de charge. De cette manière, il est possible de simuler des profils de charge à pente linéaire, constante ou exponentielle.

Au cours de l’essai d’un moteur, les paramètres électriques (courant, tension, puissance, etc.) et mécaniques (couple, vitesse, etc.) sont surveillés en temps réel afin d’obtenir ultérieurement les résultats correspondants (courbe couple-vitesse, rendement, etc.).

Pour réaliser des essais sur transformateurs, l’interface dispose des connexions appropriées pour mesurer les paramètres électriques du transformateur lorsqu’il est soumis aux essais à vide et en court-circuit. Les résultats sont ensuite enregistrés pour une analyse ultérieure dans le système SCADA.

Le EM-SCADA inclut les éléments suivants :

• Boîtier-Interface de contrôle.
• Carte d’acquisition de données.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
