MBF Unité pour l'Étude du Frottement Porteur
7.1.5.- TRIBOLOGIE (FRICTION, USURE, LUBRIFICATION)
14.1.5.- TRIBOLOGIE (FRICTION, USURE, LUBRIFICATION)
SYSTEMES INNOVANTS
L'Unité pour l'Étude du Frottement Porteur, "MBF", a été conçu par EDIBON pour étudier le frottement des roulements à billes et des roulements à rouleaux. Puisque le frottement de roulement est très faible, les essais de base de dynamique de rotation peuvent être réalisés avec le volant d'inertie.
Expansions
NOUVELLES LIÉES
Description Générale

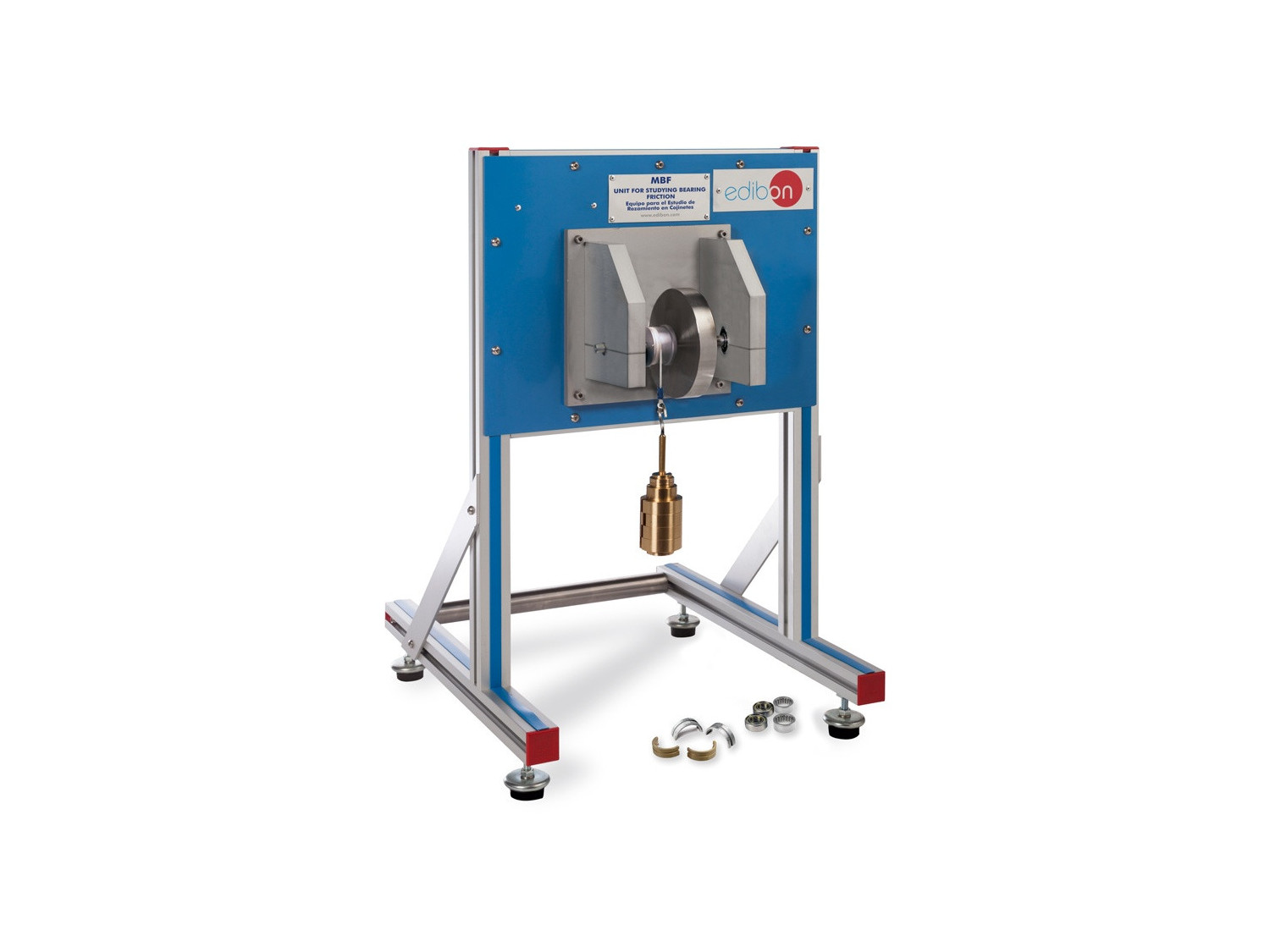

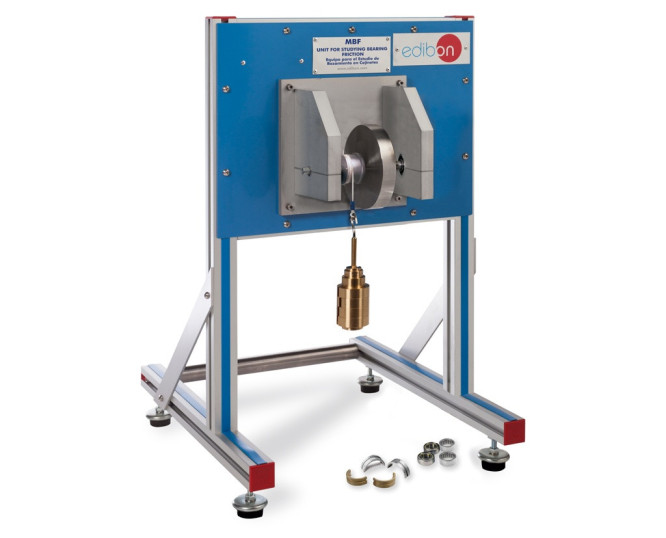

L'Unité pour l'Étude du Frottement Porteur, "MBF", a été conçu par EDIBON pour étudier le frottement des roulements à billes et des roulements à rouleaux. Puisque le frottement de roulement est très faible, les essais de base de dynamique de rotation peuvent être réalisés avec le volant d'inertie.
Il se compose d'un arbre avec un tambour de câble et un volant d'inertie supporté par les roulements étudiés.
Trois paires de coussinets interchangeables fabriqués dans des matériaux différents, une paire de roulements à billes et une paire de roulements à rouleaux sont fournis pour étudier le frottement dans différents types de roulements.
Différentes masses sont suspendues au câble du tambour, générant différents couples équivalents au moment de frottement lors du démarrage de la rotation.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude et comparaison des paliers lisses et des paliers à roulement.
- Détermination expérimentale du coefficient de frottement des paliers lisses.
- Comparaison du frottement expérimental des coussinets de glissement en divers matériaux.
- Détermination expérimentale du coefficient de frottement des roulements.
- Comparaison du frottement expérimental des roulements à billes et des roulements à rouleaux.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Études de base sur la dynamique de rotation.
