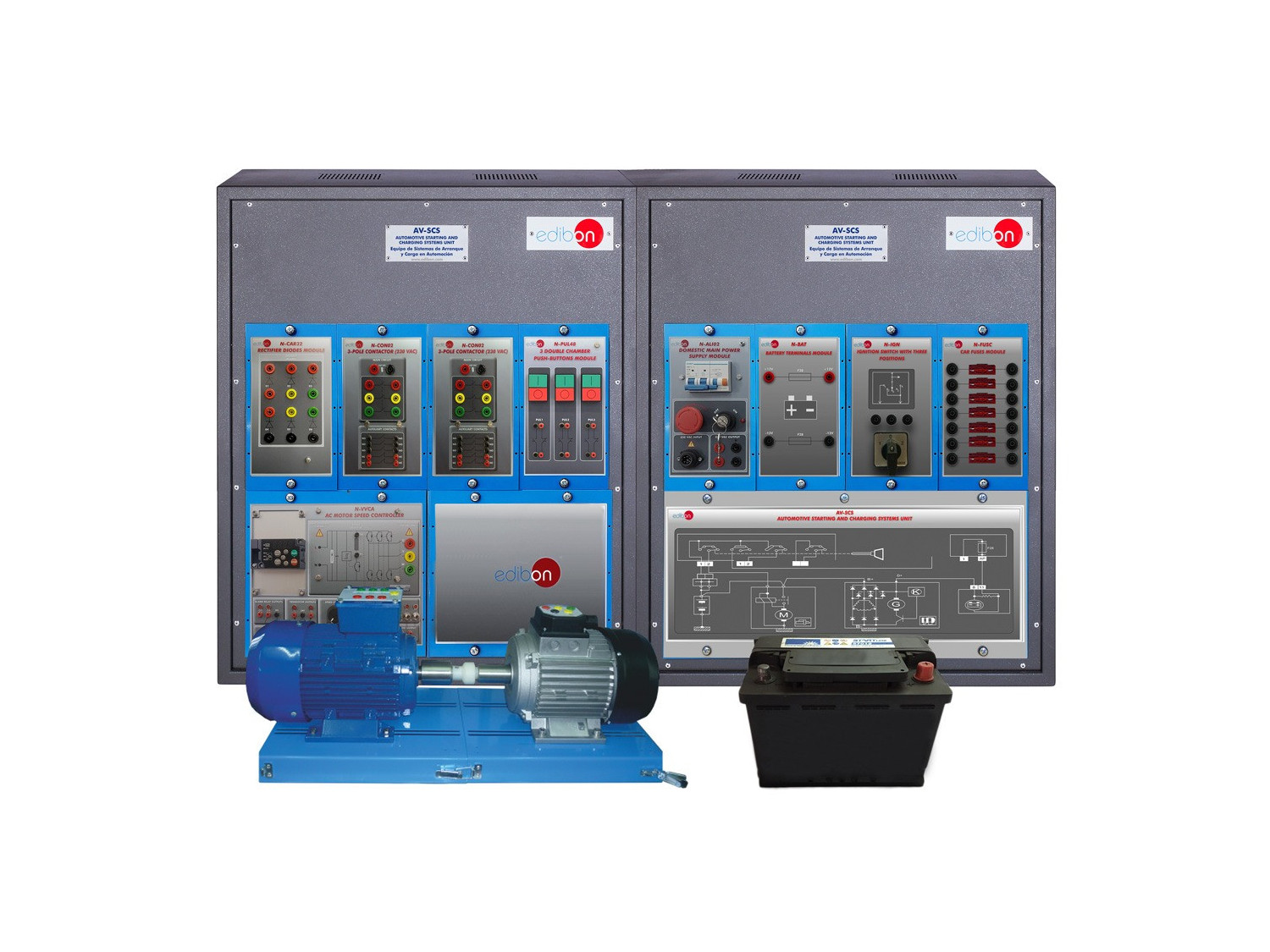

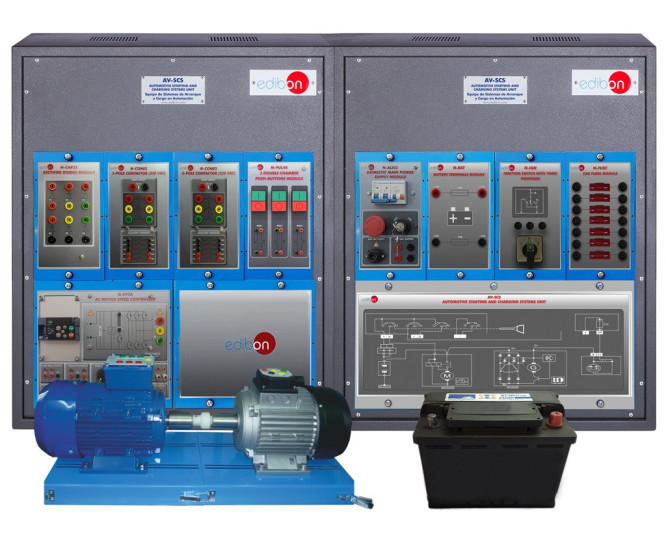

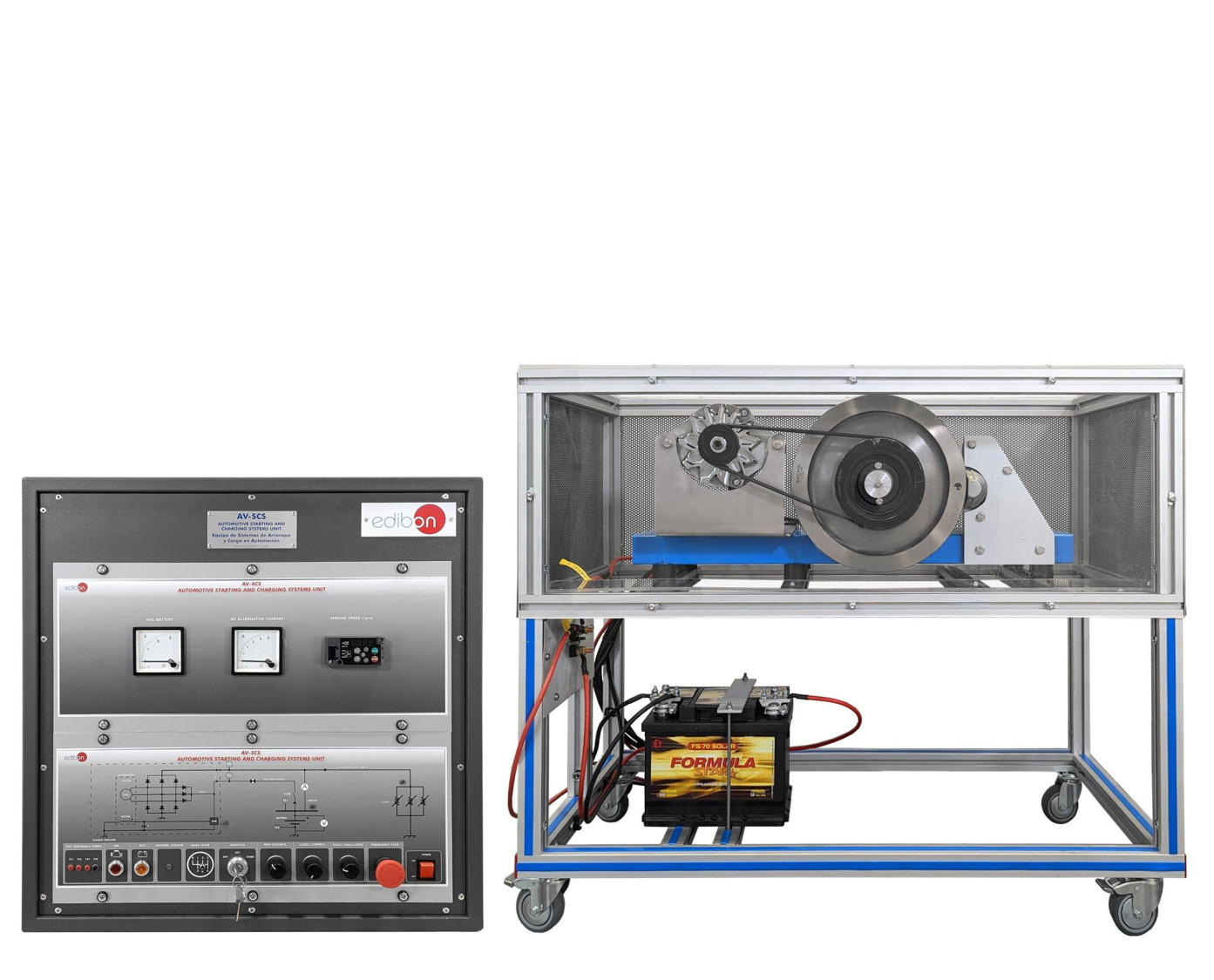

AV-SCS Unité des Systèmes de Démarrage et de Chargement des Automobiles

L' Unité des Systèmes de Démarrage et de Chargement des Automobiles, "AV-SCS", a été conçue par EDIBON, est destiné à la formation théorique et pratique aux systèmes électriques d’allumage et de charge des véhicules. Cet unité permet aux étudiants de développer des compétences pour comprendre et analyser le fonctionnement de chaque composant, comme le démarreur à courant continu, l’alternateur, le relais solénoïde, le circuit de charge de la batterie et le commutateur d’allumage. Il permet également d’étudier comment les différents circuits sont alimentés en fonction de la position de la clé de contact, en simulant différentes phases du système : de l’activation initiale du courant électrique, en passant par le préchauffage, jusqu’au démarrage complet du moteur. La simulation est complétée par un moteur électrique qui émule le moteur à combustion et qui est connecté à un alternateur fournissant de l’énergie au système, ce qui permet de vérifier la charge de la batterie et de tester des points clés du circuit de démarrage. En outre, l’"AV-SCS" comprend un tableau de bord qui simule les pannes les plus courantes, ce qui permet aux élèves de s’entraîner à diagnostiquer les pannes et à les dépanner.

Pour améliorer l’apprentissage, l’"AV-SCS" intègre des exercices qui explorent en détail la régulation de la tension de l’alternateur et la gestion de la batterie pendant les cycles de charge et de décharge. Il comprend également des scénarios de simulation de pannes pour des composants tels que l’alternateur, la batterie et le moteur, ce qui permet aux étudiants d’expérimenter et de résoudre les problèmes dans un environnement contrôlé.

Conçu pour répondre aux défis actuels et futurs de l’industrie automobile, le système "AV-SCS" intègre des systèmes énergétiques avancés, préparant les étudiants à répondre aux exigences des véhicules hybrides et électriques. Cet unité comprend, entre autres, un moteur de simulation de combustion, une batterie de 12 V, un bloc de fusibles et de relais et un convertisseur de fréquence pour la commande du moteur. Grâce à sa conception intégrée, cet unité offre une expérience pratique des circuits électriques et de la gestion de l’énergie pour les véhicules modernes.

L’unité "AV-SCS" comprend les éléments suivants :

• Un moteur de démarrage à CC.
• Solénoïde de démarrage.
• Interrupteur de position parking/neutre.
• Relais de marche/départ.
• Relais de démarrage.
• Connecteurs.
• Batterie de 12 VCC avec des bornes accessibles (points de batterie).
• Bloc de fusibles.
• Clé de contact pour le démarrage du véhicule (contacteur d'allumage).
• Fusible de protection.
• Alternateur.
• Moteur électrique pour simulation de moteur à essence (EMT7/1K).
• Module Contrôleur de Vitesse de Moteur AC Avancé (N-VVCA).
