TEVC Unité de Ventilation et de Traitement de l’Air, Contrôlée par Ordinateur (PC)

L’Unité de Ventilation et de Traitement de l’Air, Contrôlée par Ordinateur (PC), "TEVC", conçue par EDIBON, a été développée pour l’étude complète des processus de ventilation, de filtration et de distribution d’air dans les systèmes de conduits. Cette unité reproduit avec précision le fonctionnement d’une Unité de Traitement de l’Air (UTA), permettant d’analyser le comportement de l’écoulement d’air, les pertes de charge, l’équilibrage entre branches et la réponse du système dans différentes configurations de réseau et conditions de fonctionnement.

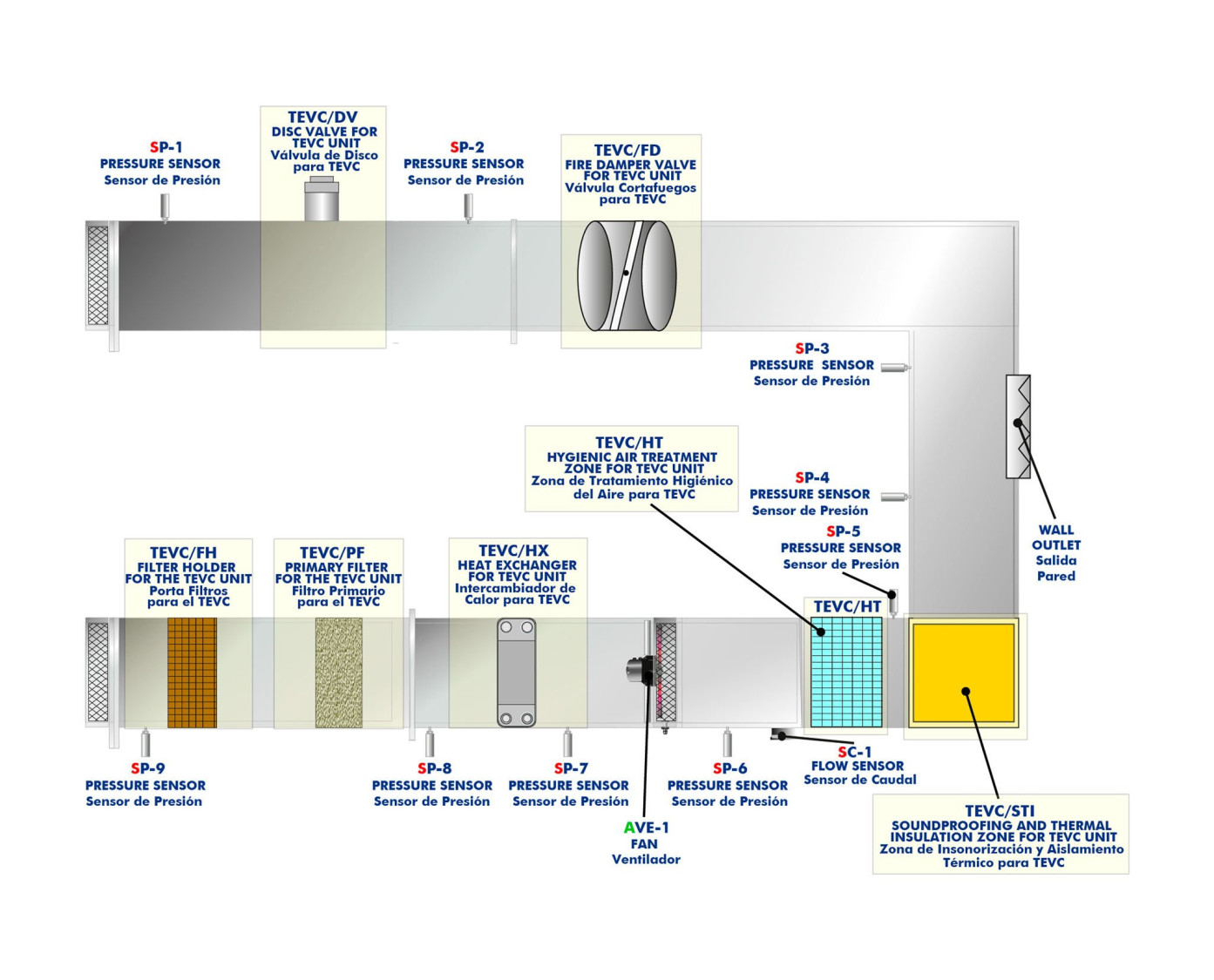

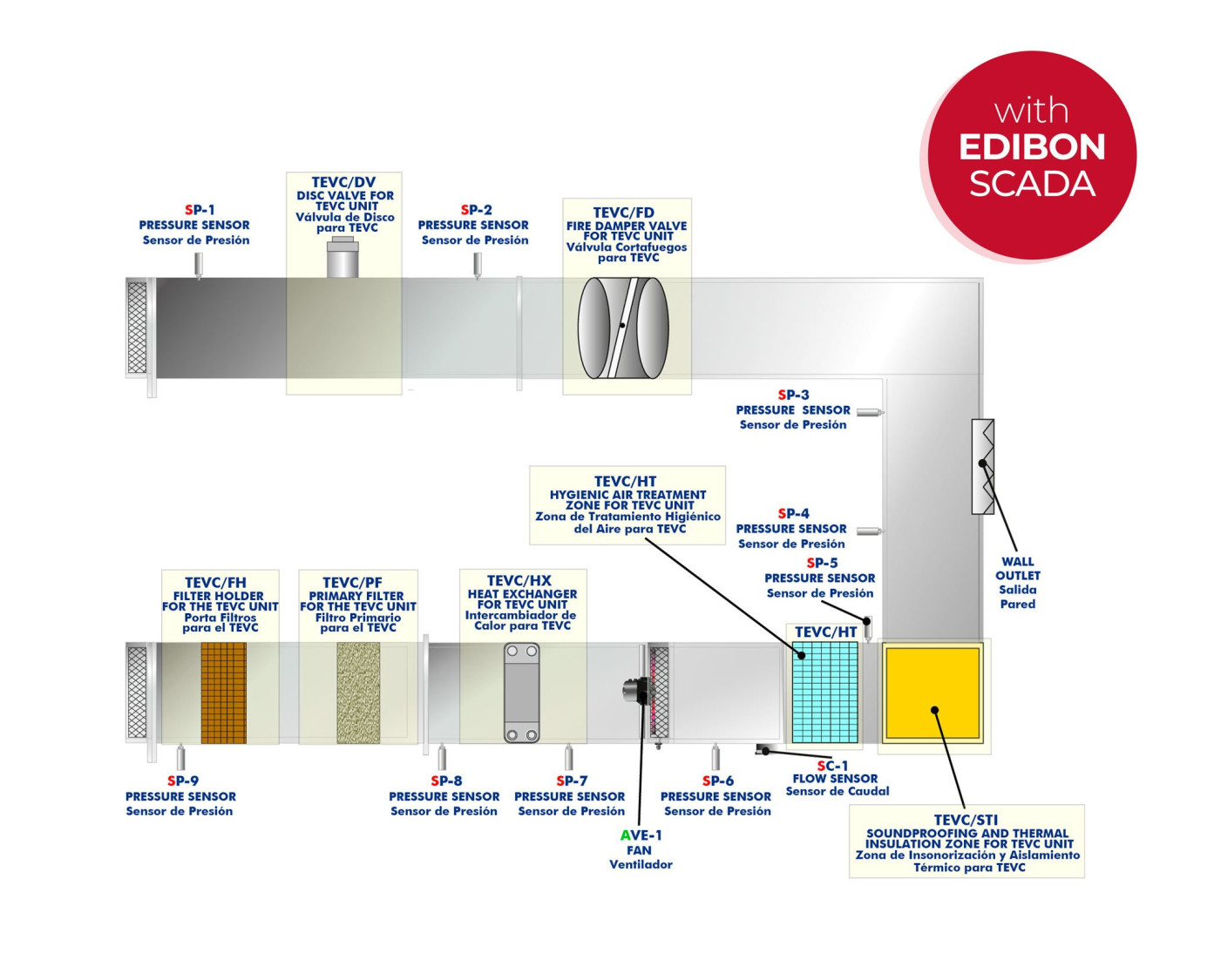

L’air est aspiré dans le système par une entrée rectangulaire avec porte-filtre, où la filtration primaire retient les particules en suspension avant l’impulsion. Ensuite, un ventilateur centrifuge à vitesse variable, commandé depuis le logiciel, propulse l’air dans le circuit principal, générant des débits réglables et le distribuant à travers un réseau de conduits métalliques. Ce réseau, comprenant des éléments de filtration, des dérivations et des points de soufflage réglables, permet d’étudier l’influence de chaque composant sur la répartition du flux et sur les variations de pression le long du système.

Le "TEVC" intègre un système d’instrumentation complet composé de capteurs de pression, de capteurs de débit et de capteurs de vitesse de l’air, permettant de représenter le profil de pression et de vitesse dans toute l’installation, ainsi que de calculer le débit volumique réel selon les conditions de fonctionnement. Les mesures sont enregistrées et analysées en temps réel à l’aide du logiciel de contrôle, rendant possible l’évaluation quantitative des phénomènes de ventilation et l’étude expérimentale des principes de conservation de la masse et de l’énergie dans l’écoulement de l’air.

Ainsi, le "TEVC" constitue un outil avancé pour la formation et la recherche appliquée dans le domaine de la ventilation et du traitement de l’air, offrant une représentation pratique et contrôlée du fonctionnement d’une UTA et de l’influence de ses variables sur la performance globale du système.

Éléments supplémentaires recommandés (Non inclus) :

• TEVC/FH. Unité de Porte-Filtres pour le TEVC: Le Unité de Porte-Filtres pour le TEVC, "TEVC/FH", est un élément conçu pour accueillir des filtres à panneau à l’entrée du système de ventilation. Sa structure garantit une installation stable et étanche, permettant d’intégrer des préfiltres de différentes efficacités selon les besoins de l’essai.
• Le "TEVC/FH" facilite le montage et le remplacement des éléments filtrants et permet d’étudier l’effet de la filtration initiale de l’air sur la perte de charge et sur le comportement global du système de ventilation.
• TEVC/PF. Unité de Filtre Primaire pour le TEVC: Le Unité de Filtre Primaire pour le TEVC, "TEVC/PF", est un élément de filtration destiné à retenir les particules en suspension avant l’insufflation de l’air du système. Il est placé à l’entrée du système de ventilation et après le "TEVC/FH", le cas échéant. Il est constitué d’un filtre à haute surface effective monté sur un cadre, ce qui assure une faible perte de charge initiale et une longue durée de vie.
• Le "TEVC/PF" permet d’étudier l’effet de la filtration primaire sur la qualité de l’air et sur les pertes de pression du système, ainsi que de comparer le comportement de l’unité avec ou sans filtration installée.
• TEVC/HT. Unité de Zone de Traitement Hygiénique de l’Air pour TEVC: La Unité de Zone de Traitement Hygiénique de l’Air pour TEVC, "TEVC/HT", comprend un filtre compact haute efficacité conçu pour réduire la présence de particules biologiques et améliorer la qualité de l’air fourni. Elle est située après le ventilateur, et son média filtrant limite la prolifération des micro-organismes, étant particulièrement adaptée aux applications nécessitant un contrôle hygiénique renforcé.
• Le "TEVC/HT" permet d’étudier l’impact du traitement avancé de l’air sur la perte de charge, le débit soufflé et le comportement global du système de ventilation, en reproduisant les pratiques utilisées dans les installations soumises à des exigences environnementales strictes.
• TEVC/STI. Unité de Zone d’Insonorisation et d’Isolation Thermique pour TEVC: La Unité de Zone d’Insonorisation et d’Isolation Thermique pour TEVC, "TEVC/STI", est un ensemble de filtres d’insonorisation et d’isolation thermique en laine de roche avec finitions améliorant la protection thermique et acoustique. Elle est placée avant la sortie murale.
• Le "TEVC/STI" réduit le niveau sonore généré par le ventilateur et limite les pertes thermiques, permettant de comparer le comportement du système avec ou sans isolation. Son installation directe sur le conduit constitue un exemple réaliste des solutions utilisées pour améliorer l’efficacité énergétique et le confort acoustique.
• TEVC/DV. Unité de Vanne à Disque pour TEVC: Le Unité de Vanne à Disque pour TEVC, "TEVC/DV", est un terminal de soufflage réglable installé à l’extrémité des branches du réseau de conduits, dans ce cas particulier en fin de parcours. Sa partie centrale ajustable permet de modifier l’ouverture de passage, contrôlant ainsi le débit d’air fourni et générant différentes pertes de charge selon sa position.
• Le "TEVC/DV" permet d’étudier de manière pratique la régulation du débit, l’équilibrage de réseaux avec des branches en parallèle, et l’influence des terminaux sur la pression et la vitesse de l’air dans une installation de ventilation.
• TEVC/FD. Unité de Vanne Coupe-feu pour TEVC: Le Unité de Vanne Coupe-feu pour TEVC, "TEVC/FD", est constitué d’un volet de sécurité installé dans le conduit afin de reproduire les systèmes réels de compartimentage utilisés dans les installations. Il est placé après la sortie murale, et sa partie basculante se ferme automatiquement au moyen d’un mécanisme thermique, bloquant le passage de l’air et simulant la fonction de protection contre la propagation des incendies.
• Le "TEVC/FD" permet d’analyser la perte de charge, l’effet sur la distribution du débit et le comportement des éléments de sécurité présents dans les réseaux de ventilation réels.
• TEVC/HX. Unité d’Échangeur de Chaleur pour TEVC: L’Unité d’Échangeur de Chaleur pour TEVC, "TEVC/HX", consiste en une batterie air-eau permettant de chauffer ou de refroidir l’air du conduit grâce à sa connexion à un circuit externe d’eau chaude ou froide. Le traitement thermique modifie la température de l’air soufflé et permet d’observer son effet sur le débit, la pression et la distribution de l’air dans le réseau.
• Le "TEVC/HX" s’installe avant le ventilateur, de sorte que celui-ci aspire un air déjà traité thermiquement, garantissant un flux stable, un transfert plus uniforme et évitant les risques de condensation sur l’impulseur. De plus, des capteurs de température sont intégrés pour surveiller le processus et faciliter le contrôle et l’analyse du comportement thermique du système.

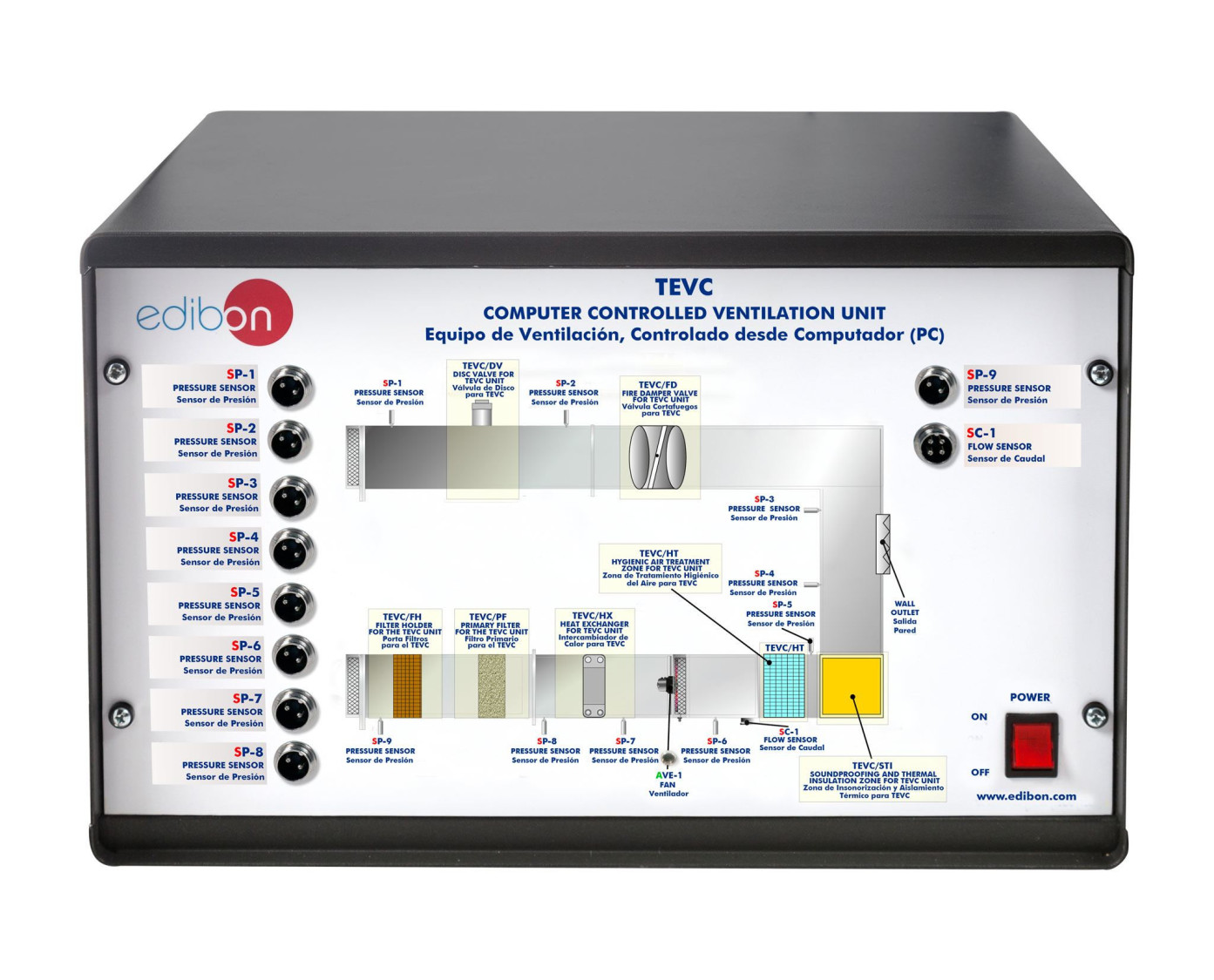

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
