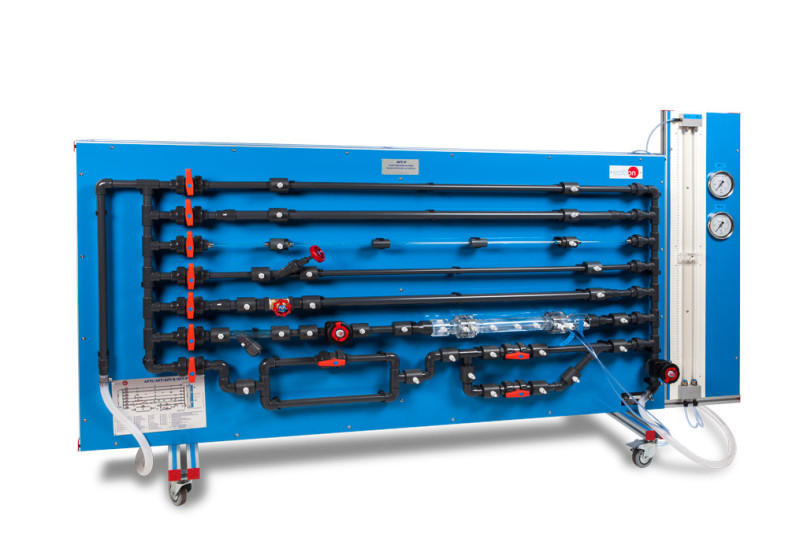

AFT/P Unité de Frottement dans les Conduites

L’Unité de Frottement dans les Conduites, sans Alimentation en Eau, "AFT/P", conçu par EDIBON contient six sections de conduites droits fabriqués dans des matériaux différents, avec des diamètres et des rugosités différents. En outre, une large gamme d'accessoires est incluse pour l'étude des pertes dans les conduites droites, plusieurs types de vannes (vanne, bille, siège incliné, etc.), raccords de conduites (crépine en ligne, coudes, élargissement ou contraction soudaine, etc.) et des éléments de mesure (tube Venturi, tube de Pitot, débitmètre à diaphragme, buses de mesure de débit, etc.).

Certains des éléments de mesure, comme le tube Venturi, le tube de Pitot, etc., sont transparents afin de pouvoir observer leur fonctionnement.

Les différentes sections de conduites, les vannes et les raccords de conduites comprennent plusieurs points de mesure de la pression avec des raccords à action rapide pour adapter le conduite qui est connectée au dispositif de mesure de pression correspondant.

Avec cette unité, les pertes de pression de frottement peuvent être étudiées sur une large gamme de nombres de Reynolds, couvrant ainsi les régimes d'écoulement laminaire, transitoire et turbulent. Deux tubes manométriques à eau permettent d'étudier les pertes de pression dans le régime laminaire. Deux manomètres de Bourdon permettent d'obtenir les pertes de pression dans le régime turbulent. De plus, il comprend un débitmètre pour mesurer et comparer les mesures de débit avec le tube Venturi et le tube de Pitot.

Cette unité nécessite un système d'alimentation en eau.
