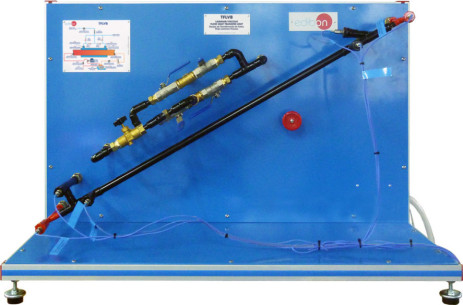

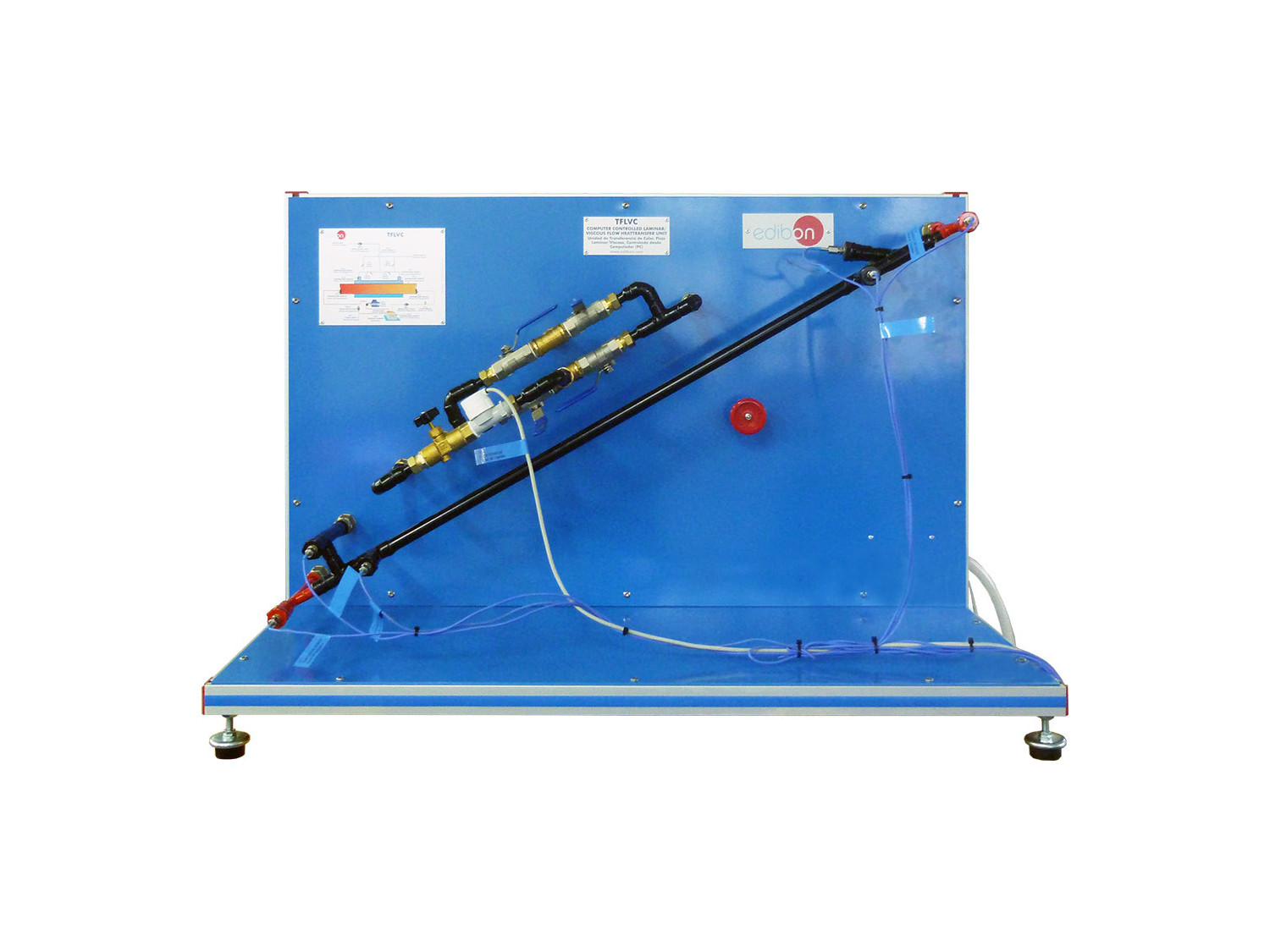

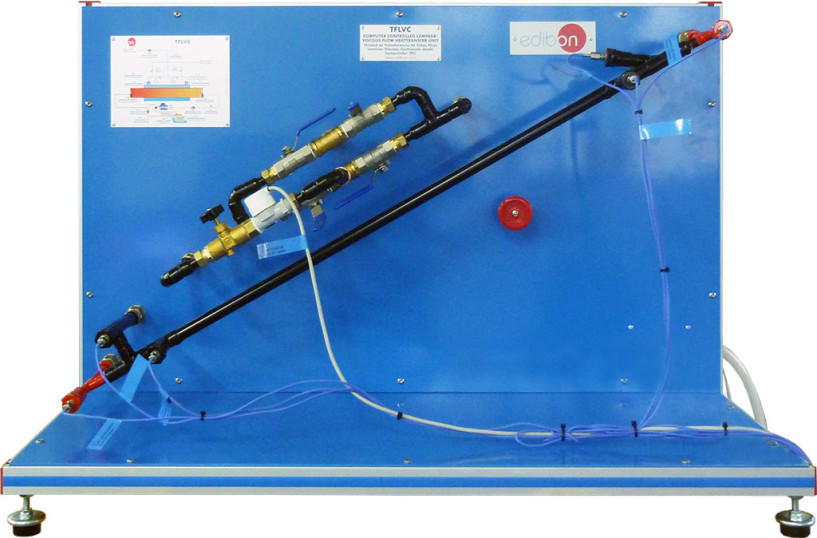

Unité : QUCC/A. Unité de Transfert de Chaleur, Flux laminaire/Visqueux, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC

TFLVC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC

TFLVC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC
COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC
COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC
COMPUTER CONTROLLED LAMINAR/VISCOUS FLOW HEAT TRANSFER UNIT - TFLVC

SYSTEMES INNOVANTS

L’Unité de Transfert de Chaleur, Flux laminaire/Visqueux, Contrôlée par Ordinateur (PC), "TFLVC", a été conçue par EDIBON pour étudier le transfert de chaleur entre de l’huile chaude circulant en régime laminaire dans un tube intérieur et de l’eau froide circulant dans l’anneau formé entre le tube intérieur et le tube extérieur.

Voir description générale

NOUVELLES LIÉES

Description Générale

La Unité de Transfert de Chaleur, Flux laminaire/Visqueux, Contrôlée par Ordinateur (PC), "TFLVC", a été conçue par EDIBON pour étudier le transfert de chaleur entre de l’huile chaude s’écoulant en régime laminaire à travers un tube intérieur et de l’eau froide s’écoulant à travers un anneau (zone de forme annulaire).

Circuit d’huile (fluide chaud) :

  • L’huile chaude circule en circuit fermé dans le tube intérieur de l’échangeur. Une résistance électrique, située dans le réservoir de chauffage, chauffe l’huile jusqu’à une certaine température. Cette température est contrôlée par la résistance (contrôle PID), limitant la température à 90°C. L’huile est pompée hors du réservoir. Le débit d’huile est mesuré par un capteur de débit. L’huile est refroidie par l’échangeur de chaleur et retourne ensuite dans le réservoir de chauffage, démarrant un nouveau cycle. Une vanne de régulation située à l’entrée du réservoir de chauffage permet de déterminer le débit d’huile chaude dans le circuit.
  • Le débit d’huile peut également être contrôlé en faisant varier la vitesse de la pompe par le biais du logiciel et de la vanne de régulation située sur la dérivation.
  • Un robinet de vidange est prévu dans le circuit pour la vidange et le nettoyage du circuit et du réservoir de chauffage.

Circuit d’eau (fluide froid) :

  • L’eau froide provient du réseau et traverse l’anneau formé entre le tube intérieur et le tube extérieur de l’échangeur.
  • Le débit d’eau froide est contrôlé par une vanne de régulation et mesuré par un capteur de débit. L’eau entre dans l’échangeur et monte en température. Enfin, l’eau quitte le système.
  • L’eau froide peut entrer dans l’échangeur de chaleur aux deux extrémités (flux équicourant ou contre-courant), en fonction de la position des vannes.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Démonstration d’un échangeur de chaleur à tubes concentriques avec écoulement à équicourant ou à contre-courant et en régime laminaire/viscéral.
  2. Bilan énergétique de l’échangeur de chaleur.
  3. Détermination des coefficients de transfert de chaleur de surface du côté de l’huile et du côté de l’eau et détermination du coefficient de transfert de chaleur global.
  4. Influence du débit sur le transfert de chaleur. Calcul du nombre de Reynolds.
  5. Relation entre le nombre de Nusselt et le nombre de Graetz pour un nombre de Reynolds allant jusqu’à 1400.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Calibrage des capteurs.
  2. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  3. Contrôle Ouvert, Multicontrôle et Contrôle en Temps Réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  4. Le Système de Contrôle Informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  5. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  6. Cette unité peut être utilisée pour faire de la recherche appliquée.
  7. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres Institutions d'Enseignement Technique.
  8. Contrôle du processus de l'unité TFLVC via la boîte d'interface de contrôle sans l'ordinateur.
  9. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TFLVC.
  10. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  11. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
