Description Générale

Les échangeurs de chaleur sont largement utilisés dans la réfrigération, la climatisation, le chauffage, la production d’énergie, le traitement chimique, etc. Ils ont de nombreuses applications d’ingénierie et, par conséquent, il existe différents modèles adaptés à chaque application pour obtenir une transmission efficace de la chaleur.

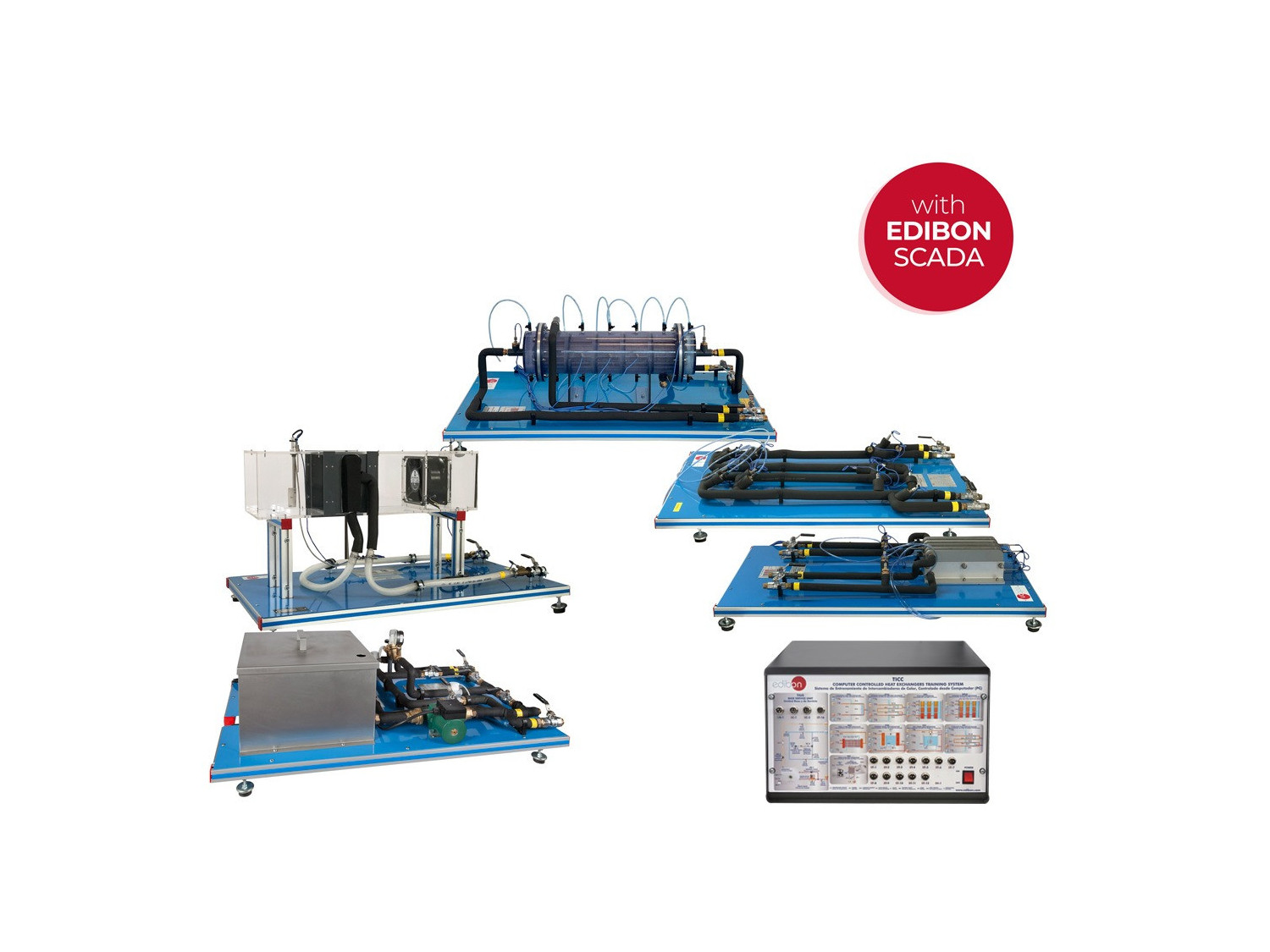

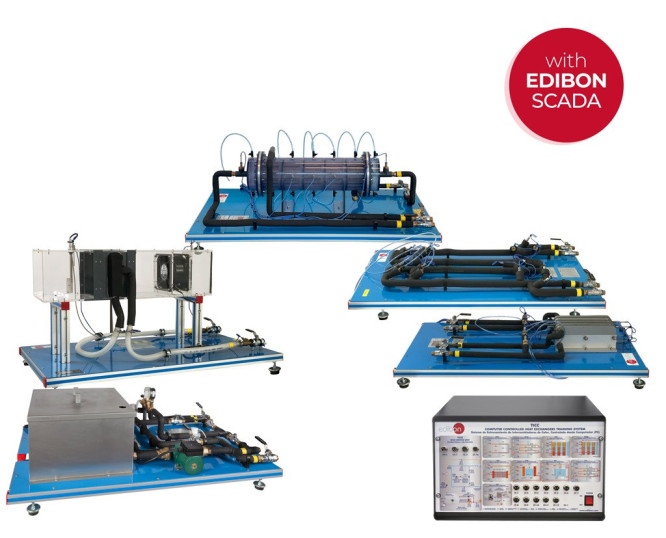

Le Système de Formation d’Échangeurs de Chaleur, Contrôlés par Ordinateur (PC), "TICC", a été conçu par EDIBON pour l’étude et la comparaison de différents types d’échangeurs de chaleur à petite échelle qui peuvent fonctionner avec des flux en série ou à contrecourant.

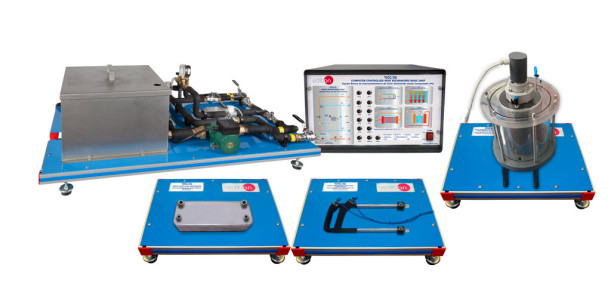

L’offre minimale se compose de deux éléments principaux, l’Unité de Base et de Service, "TIUS", et au moins un des éléments requis

L’Unité de Base et Service, "TIUS", remplit les fonctions suivantes:

  • Chauffage de l’eau au moyen d’un bain thermostatique commandé par ordinateur (PC).
  • Pompage d’eau chaude.
  • Régulation et mesure des débits d’eau froide et d’eau chaude.
  • Mesure des températures d’entrée et de sortie d’eau froide et chaude.
  • Mesure de la perte de charge dans l’échangeur.

Éléments requis (au moins un) (Non inclus):

  • TITC. Échangeur de Chaleur à Tubes Concentriques pour TICC: Permet l’étude du transfert de chaleur entre l’eau chaude circulant dans un tube intérieur et l’eau froide circulant dans la zone annulaire entre le tube intérieur et le tube extérieur.
  • TITCA. Échangeur de Chaleur à Tube Concentrique Etendu pour TICC: Permet l’étude du transfert de chaleur entre l’eau chaude circulant dans un tube intérieur et l’eau froide circulant dans la zone annulaire entre le tube intérieur et le tube extérieur.
  • TIPL. Échangeur de Chaleur à Plaques pour TICC : Permet l’étude du transfert de chaleur entre l’eau chaude et l’eau froide circulant dans des canaux alternatifs formés entre des plaques parallèles.
  • TIPLA. Échangeur de Chaleur à Plaques Etendu pour TICC: Permet l’étude du transfert de chaleur entre l’eau chaude et l’eau froide circulant dans des canaux alternatifs formés entre des plaques parallèles.
  • TICT. Carter et Tube Échangeur de Chaleur pour TICC: Consiste en une série de tubes à l’intérieur de l’échangeur de chaleur à travers lesquels circule l’eau chaude. L’eau de refroidissement circule dans l’espace entre les tubes intérieurs et le corps.
  • TIVE. Échangeur de Chaleur à Cuve Gainée pour TICC: Permet l’étude de transfert de chaleur entre l’eau chaude qui circule dans une chemise et l’eau froide contenue dans le récipient.
  • TIVS. Échangeur de Chaleur à Récipient avec Bobine pour TICC: Permet l’étude de transfert de chaleur entre l’eau chaude circulant à travers une bobine et l’eau froide contenue dans le récipient.
  • TIFT. Échangeur de Chaleur à Ecoulement Turbulent pour TICC: Permet d’étudier le transfert de chaleur entre l’eau chaude circulant à travers un tube intérieur et de l’eau froide circulant dans la région annulaire entre le tube intérieur et le tube extérieur.
  • TICF. Échangeur de Chaleur à Flux Croisés pour TICC: Conçu pour étudier le transfert de chaleur entre deux fluides dans une configuration à écoulement transversal. Un courant d’eau chaude à partir de l’unité de base dans et hors d’un radiateur, disposé perpendiculairement à un flux d’air généré par un ventilateur.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Accessoires

CONCENTRIC TUBE HEAT EXCHANGER FOR TICC - TITC
  • TITC
Available
9.7.- ÉCHANGEURS DE CHALEUR
TITC
Échangeur de Chaleur à Tubes Concentriques pour TICC
Échangeur de Chaleur à Tubes Concentriques pour TICC: Permet l’étude du transfert de chaleur entre l’eau chaude circulant dans un tube intérieur et l’eau froide circulant dans la zone annulaire entre le tube intérieur et le tube extérieur.
Voir l'Unité
EXTENDED CONCENTRIC TUBE HEAT EXCHANGER FOR TICC - TITCA
  • TITCA
Available
9.7.- ÉCHANGEURS DE CHALEUR
TITCA
Échangeur de Chaleur à Tube Concentrique Etendu pour TICC
Échangeur de Chaleur à Tube Concentrique Etendu pour TICC: Permet l’étude du transfert de chaleur entre l’eau chaude circulant dans un tube intérieur et l’eau froide circulant dans la zone annulaire entre le tube intérieur et le tube extérieur.
Voir l'Unité
PLATE HEAT EXCHANGER FOR TICC - TIPL
  • TIPL
Available
9.7.- ÉCHANGEURS DE CHALEUR
TIPL
Échangeur de Chaleur à Plaques pour TICC
Échangeur de Chaleur à Plaques pour TICC : Permet l’étude du transfert de chaleur entre l’eau chaude et l’eau froide circulant dans des canaux alternatifs formés entre des plaques parallèles.
Voir l'Unité
SHELL & TUBE HEAT EXCHANGER FOR TICC - TICT
  • TICT
Available
9.7.- ÉCHANGEURS DE CHALEUR
TICT
Carter et Tube Échangeur de Chaleur pour TICC
Carter et Tube Échangeur de Chaleur pour TICC: Consiste en une série de tubes à l’intérieur de l’échangeur de chaleur à travers lesquels circule l’eau chaude. L’eau de refroidissement circule dans l’espace entre les tubes intérieurs et le corps.
Voir l'Unité
TURBULENT FLOW HEAT EXCHANGER FOR TICC - TIFT
  • TIFT
Available
9.7.- ÉCHANGEURS DE CHALEUR
TIFT
Échangeur de Chaleur à Ecoulement Turbulent pour TICC
Échangeur de Chaleur à Ecoulement Turbulent pour TICC: Permet d’étudier le transfert de chaleur entre l’eau chaude circulant à travers un tube intérieur et de l’eau froide circulant dans la région annulaire entre le tube intérieur et le tube...
Voir l'Unité
CROSS FLOW HEAT EXCHANGER FOR TICC - TICF
  • TICF
Available
9.7.- ÉCHANGEURS DE CHALEUR
TICF
Échangeur de Chaleur à Flux Croisés pour TICC
Échangeur de Chaleur à Flux Croisés pour TICC: Conçu pour étudier le transfert de chaleur entre deux fluides dans une configuration à écoulement transversal. Un courant d’eau chaude à partir de l’unité de base dans et hors d’un radiateur, disposé...
Voir l'Unité

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Pratiques à faire avec Échangeur de Chaleur à TubesConcentriques pour TICC (TITC):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
  4. Débit d'influence dans le transfert de chaleur. calcul du nombrede Reynolds.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Échangeur de Chaleur à TubeConcentrique Etendu pour TICC (TITCA):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
  4. Influence du flux dans le transfert de chaleur. calcul du nombrede Reynolds.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Échangeur de Chaleur à Plaquespour TICC (TIPL):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
  4. Influence du flux dans le transfert de chaleur. Calcul du nombrede Reynolds.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Échangeur de Chaleur à PlaquesEtendu pour TICC (TIPLA):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
  4. L'influence de l'écoulement du transfert de chaleur. Calcul dunombre de Reynolds.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Carter et Tube Échangeur deChaleur pour TICC (TICT):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
  4. Débit influence dans le transfert de chaleur. Calcul du nombrede Reynolds.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Échangeur de Chaleur à CuveGainée pour TICC (TIVE):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. Débit influence dans le transfert de chaleur. Calcul du nombrede Reynolds.
  4. L'influence de l'agitation dans le récipient pour le transfert dechaleur dans une opération discontinue.
  5. Influence du volume d'eau dans le récipient pour le transfert dechaleur dans une opération discontinue.

Possibilités pratiques supplémentaires:

  1. Étalonnage des capteurs.
  2. Etude de l'hystérésis du capteur de débit.

Pratiques à faire avec Échangeur de Chaleur à Récipientavec Bobine pour TICC (TIVS):

  1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
  2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
  3. L'influence de l'écoulement du transfert de chaleur. Calcul dunombre de Reynolds.
  4. L'influence de l'agitation dans le récipient pour le transfert dechaleur dans une opération discontinue.
  5. Influence du volume d'eau dans le récipient pour le transfert dechaleur dans une opération discontinue.

Possibilités pratiques supplémentaires:

  • Étalonnage des capteurs.
  • Etude de l'hystérésis du capteur de débit.

    • Pratiques à faire avec Échangeur de Chaleur àEcoulement Turbulent pour TICC (TIFT):

    1. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
    2. Détermination de l'efficacité de l'échangeur. Procédé NTU.
    3. Etude du transfert de chaleur dans des conditions d'écoulement àcontre-courant et des conditions d'écoulement parallèles.
    4. L'influence de l'écoulement du transfert de chaleur. Calcul dunombre de Reynolds.
    5. Préparation des corrélations qui concerne le nombre de Nusseltpour le nombre de Reynolds et le nombre de Prandtl.
    6. Préparation des coefficients de transfert de chaleur pour laconvection.

    Possibilités pratiques supplémentaires:

    1. Étalonnage des capteurs.
    2. Etude de l'hystérésis du capteur de débit.

    Pratiques à faire avec Échangeur de Chaleur à FluxCroisés pour TICC (TICF):

    1. Introduction au concept de propriétés psychométriques.
    2. Effet de la différence de température du coefficient de transfertde chaleur.
    3. Familiarité avec les échangeurs de chaleur à flux croisés.
    4. Bilan énergétique global dans l’échangeur de chaleur et étudedes pertes.
    5. Détermination de l'efficacité de l'échangeur (méthode NTU).
    6. L'influence de courants d'air et de l'eau dans le transfert dechaleur. Calcul du nombre de Reynolds.

    Possibilités pratiques supplémentaires:

    1. Étalonnage des capteurs.
    2. Etude de l'hystérésis du capteur de débit.
    Voir plus

    PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

    Possibilités pratiques supplémentaires:

    1. Etude de l'hystérésis du capteur de débit

    Autres possibilités à réaliser avec cette unité:

    1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
    2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
    3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
    4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
    5. Cette unité peut être utilisée pour faire de la recherche appliquée.
    6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
    7. Contrôle du processus de l'unité TICC via la boîte d'interface de contrôle sans l'ordinateur.
    8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TICC. - Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
