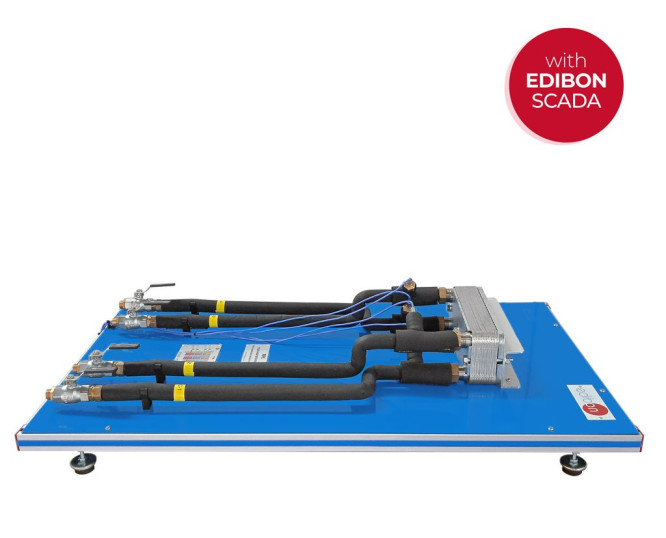

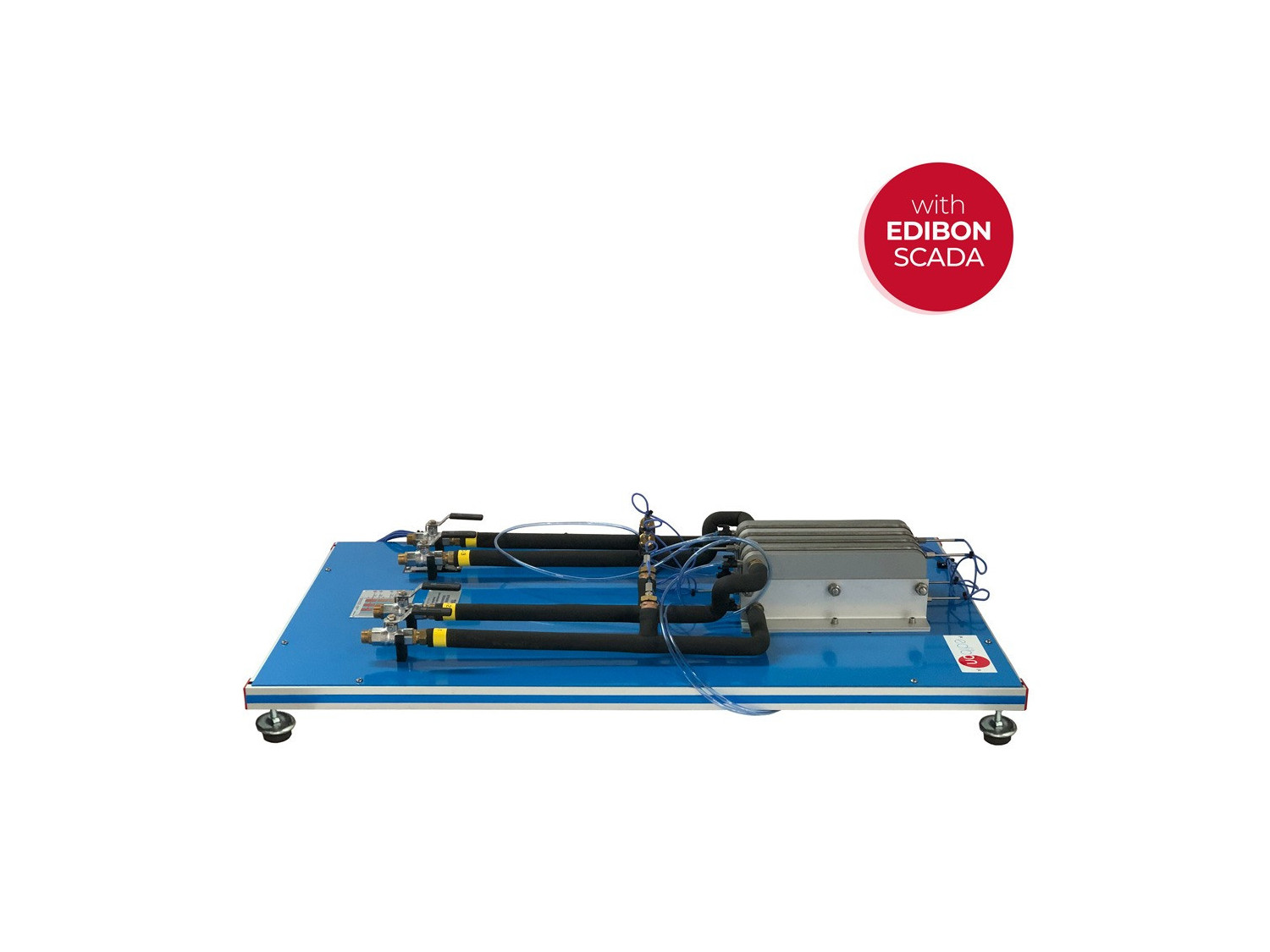

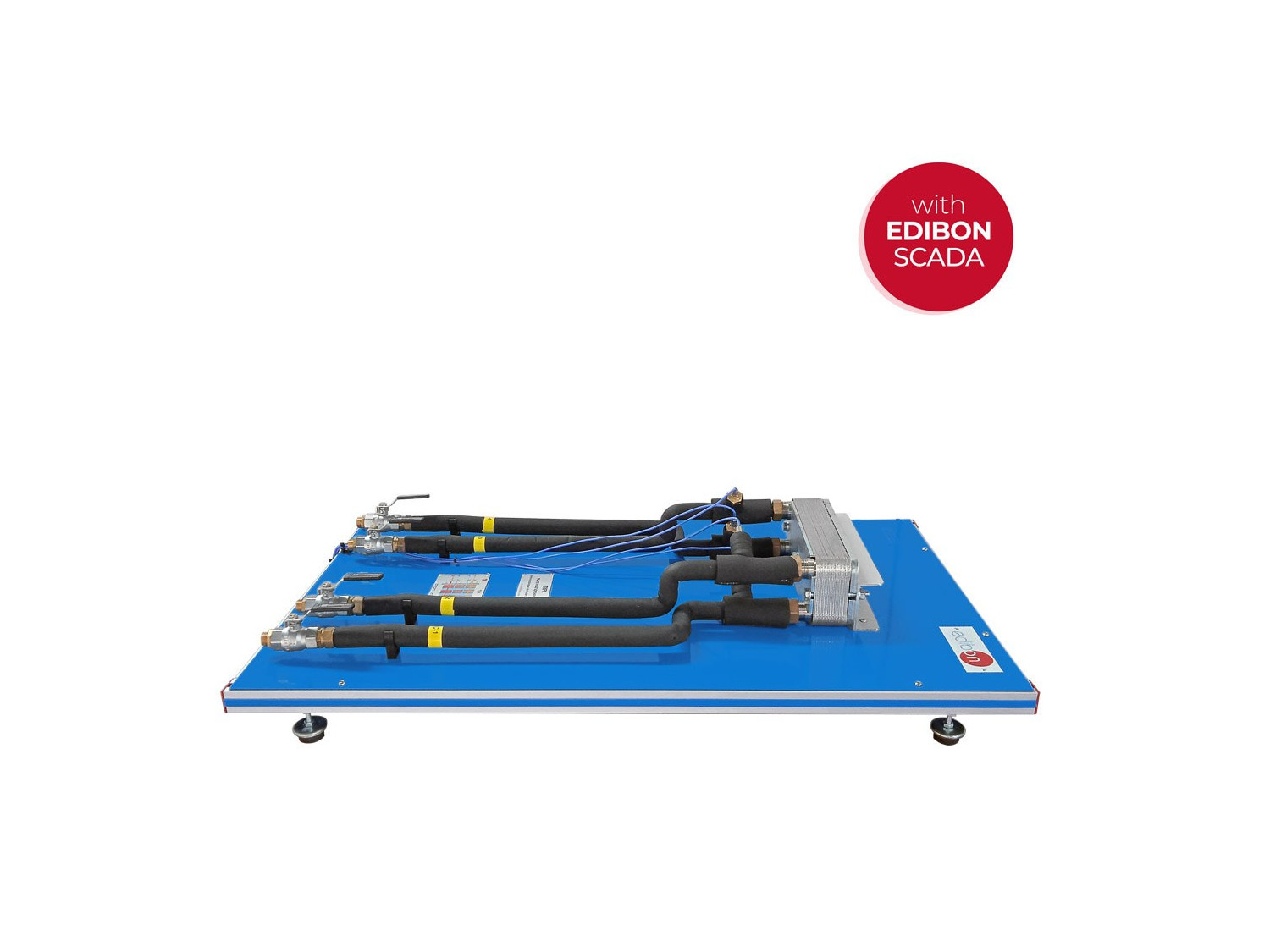

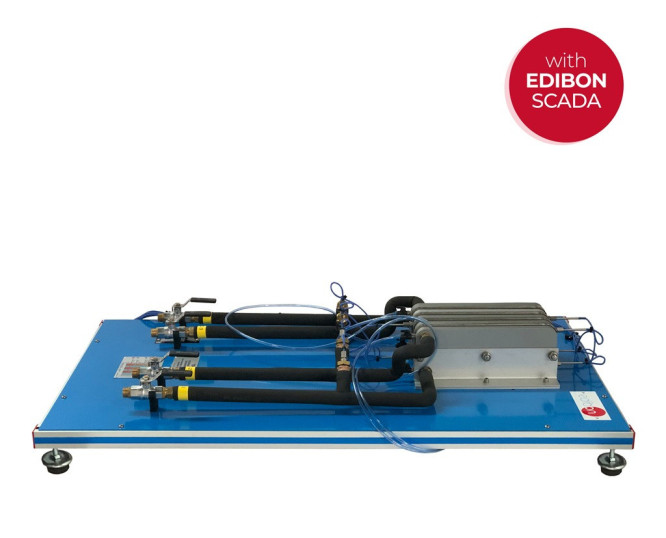

TIPL Échangeur de Chaleur à Plaques pour TICC

L’Échangeur de Chaleur à Plaques pour TICC, "TIPL", conçu par EDIBON, permet l’étude du transfert de chaleur entre l’eau chaude et l’eau froide circulant à travers des canaux alternés formés entre des plaques parallèles. Cette unité permet d’analyser comment le transfert de chaleur varie dans différentes conditions, telles que les changements de débit, de température et de type d’écoulement (contre-courant ou parallèle).

Avec un arrangement de plaques optimisant le transfert de chaleur, l’Échangeur de Chaleur à Plaques pour TICC offre un outil efficace pour l’analyse et l’expérimentation en matière d’échange thermique.

L’échangeur de chaleur à plaques permet d’étudier en détail et d’analyser le transfert de chaleur entre deux fluides circulant à travers des canaux alternés formés entre des plaques parallèles. Cela inclut l’investigation de l’efficacité de l’échangeur, l’étude de l’efficacité de l’échange thermique, l’évaluation de l’influence du débit sur le transfert de chaleur, et la comparaison de différentes configurations d’écoulement, telles que l’écoulement contre-courant et l’écoulement parallèle. De plus, cette unité permet le développement de pratiques spécifiques pour déterminer le bilan énergétique global dans l’échangeur, calculer l’efficacité de l’échangeur en utilisant la méthode NTU, et étudier l’influence du nombre de Reynolds sur le transfert de chaleur.

L’échangeur de chaleur à plaques permet de mesurer les températures à différents points à l’intérieur de l’échangeur, fournissant ainsi une compréhension détaillée de la distribution thermique dans l’unité.

En résumé, l’Échangeur de Chaleur à Plaques pour TICC, "TIPL", offre aux étudiants, aux professeurs, et aux chercheurs l’opportunité de comprendre et de pratiquer de manière approfondie les principes fondamentaux du transfert de chaleur et de son application dans l’industrie, grâce à sa conception à plaques parallèles.

Pour travailler avec cette unité, l’Unité de Base et de Service, "TIUS", est requise, laquelle fournit des fonctions clés telles que le chauffage de l’eau à l’aide d’un bain thermostatique, le pompage de l’eau chaude, la régulation et la mesure des débits d’eau froide et chaude, la mesure des températures d’entrée et de sortie de l’eau froide et chaude, ainsi que la mesure de la perte de charge dans l’échangeur de chaleur.

Ces Unités Contrôlées par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
