ESA Unité de Satellites, Contrôlée par Ordinateur (PC)
SYSTEMES INNOVANTS
L’Unité Satellite, Contrôlée par Ordinateur (PC), "ESA", conçue par EDIBON, permet d’étudier les systèmes modernes de télécommunications par satellite (SATCOM), en fournissant une compréhension pratique de leur structure, de leur fonctionnement et de leur logique grâce à l’analyse des phases de transmission et de réception des signaux.
Laboratories
NOUVELLES LIÉES
Description Générale

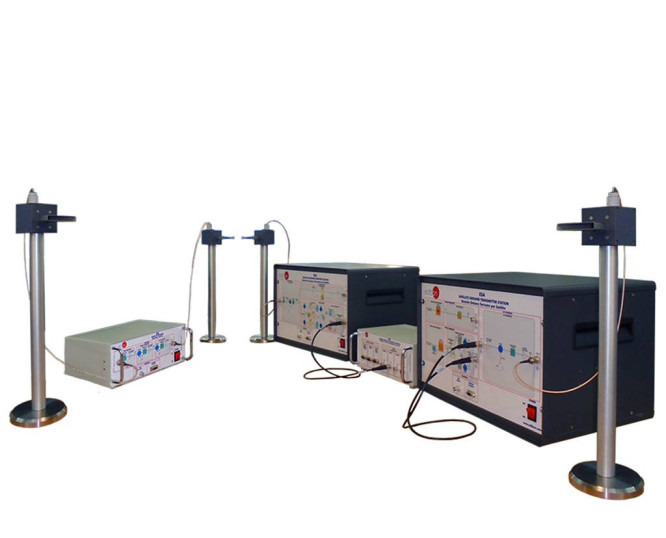

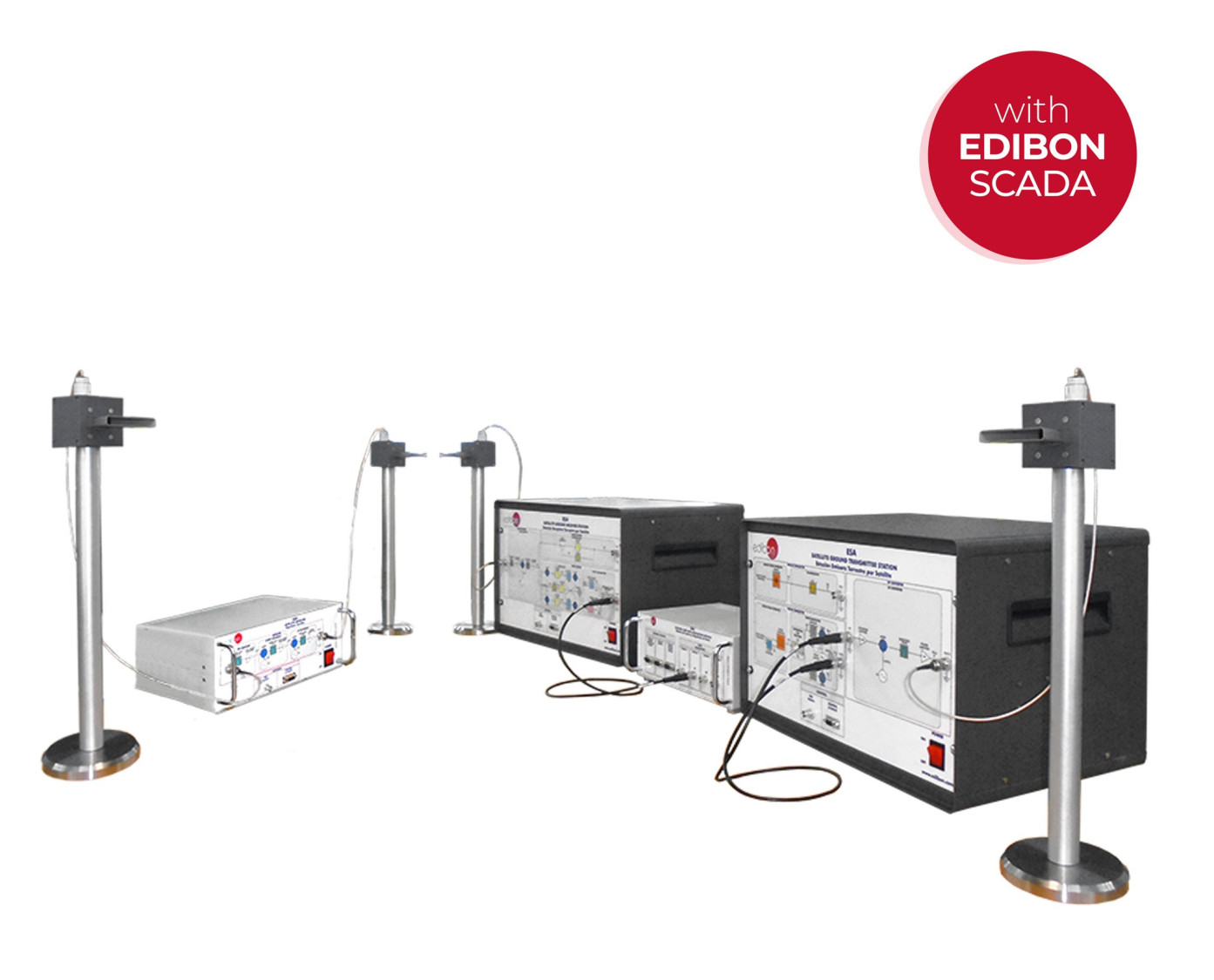

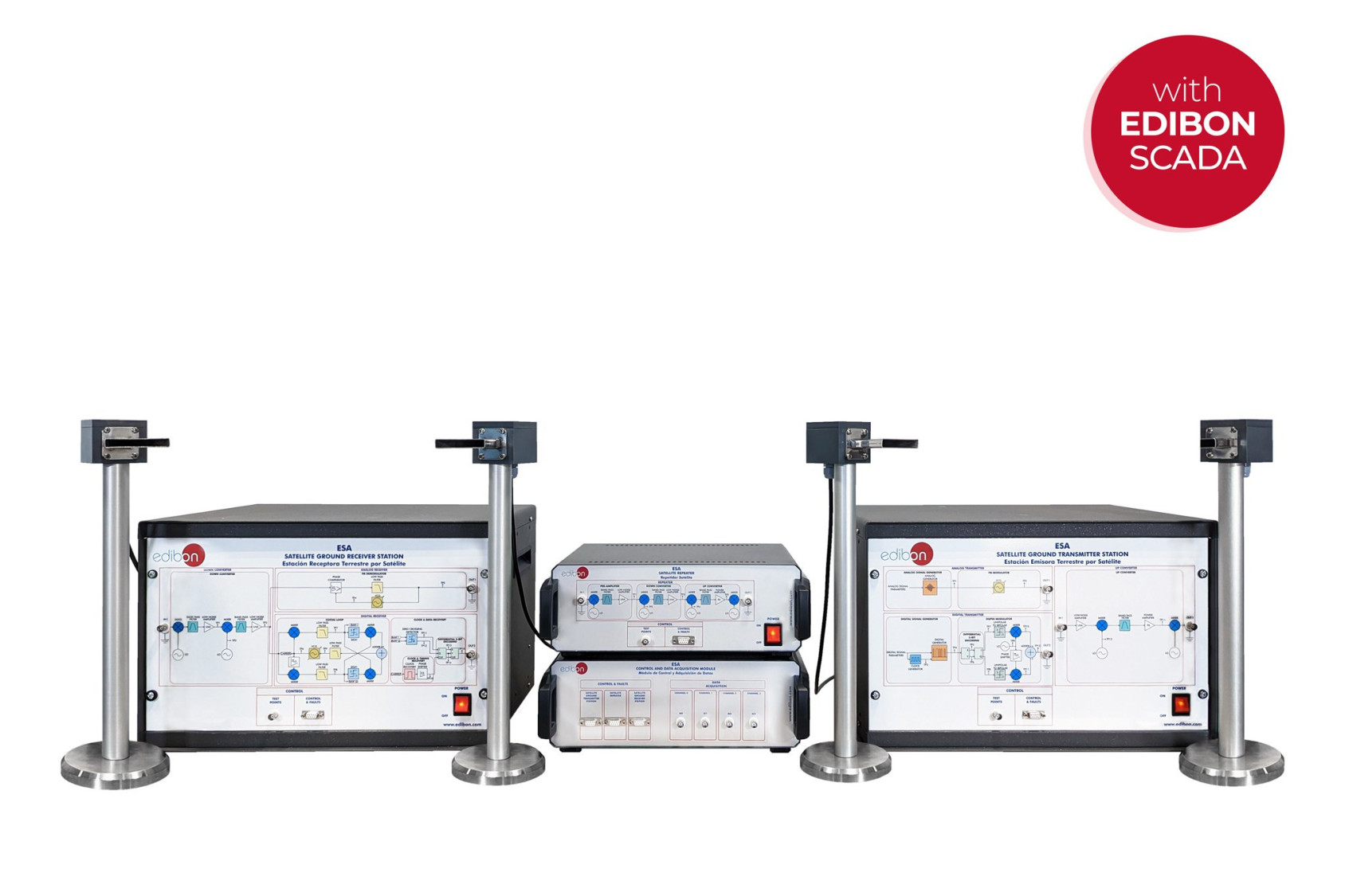

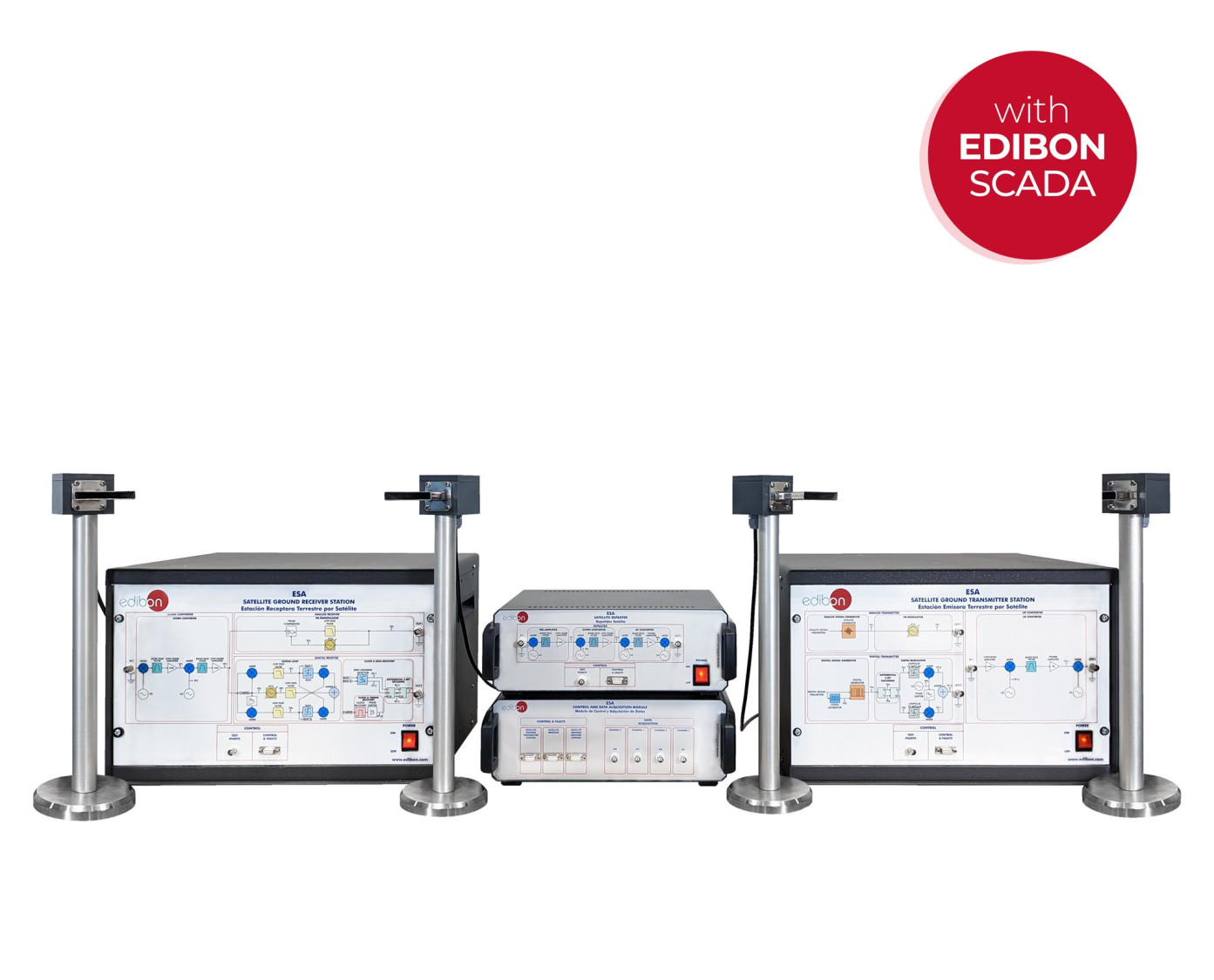

L’Unité Satellite, Contrôlée par Ordinateur (PC), "ESA", conçue par EDIBON, permet d’étudier les systèmes modernes de télécommunications par satellite (SATCOM), en fournissant une compréhension pratique de leur structure, de leur fonctionnement et de leur logique grâce à l’analyse des phases de transmission et de réception des signaux.

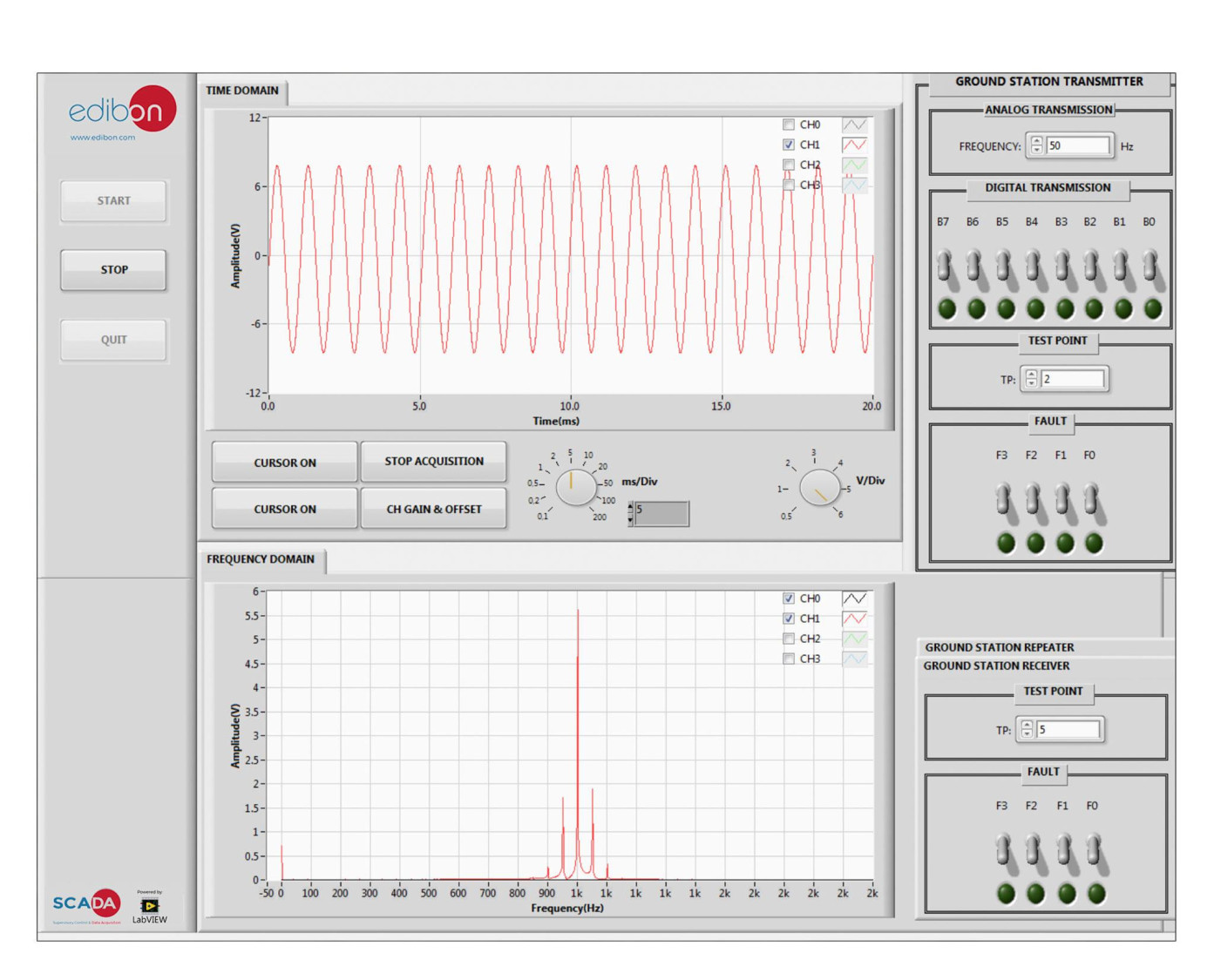

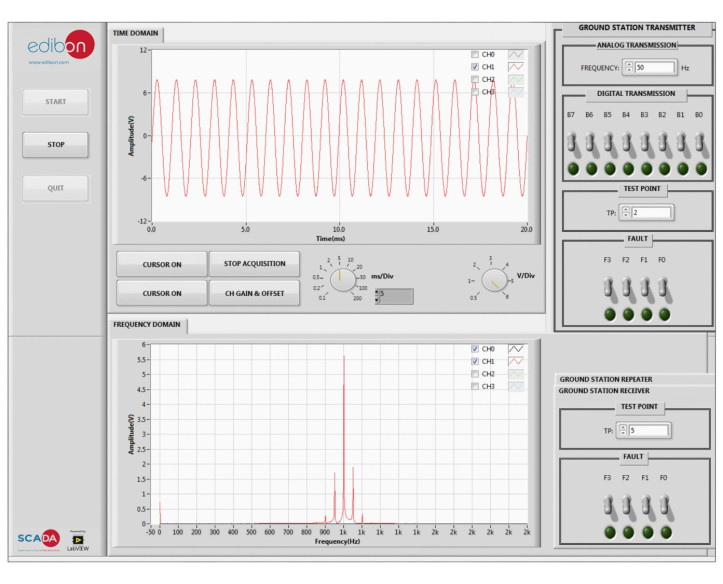

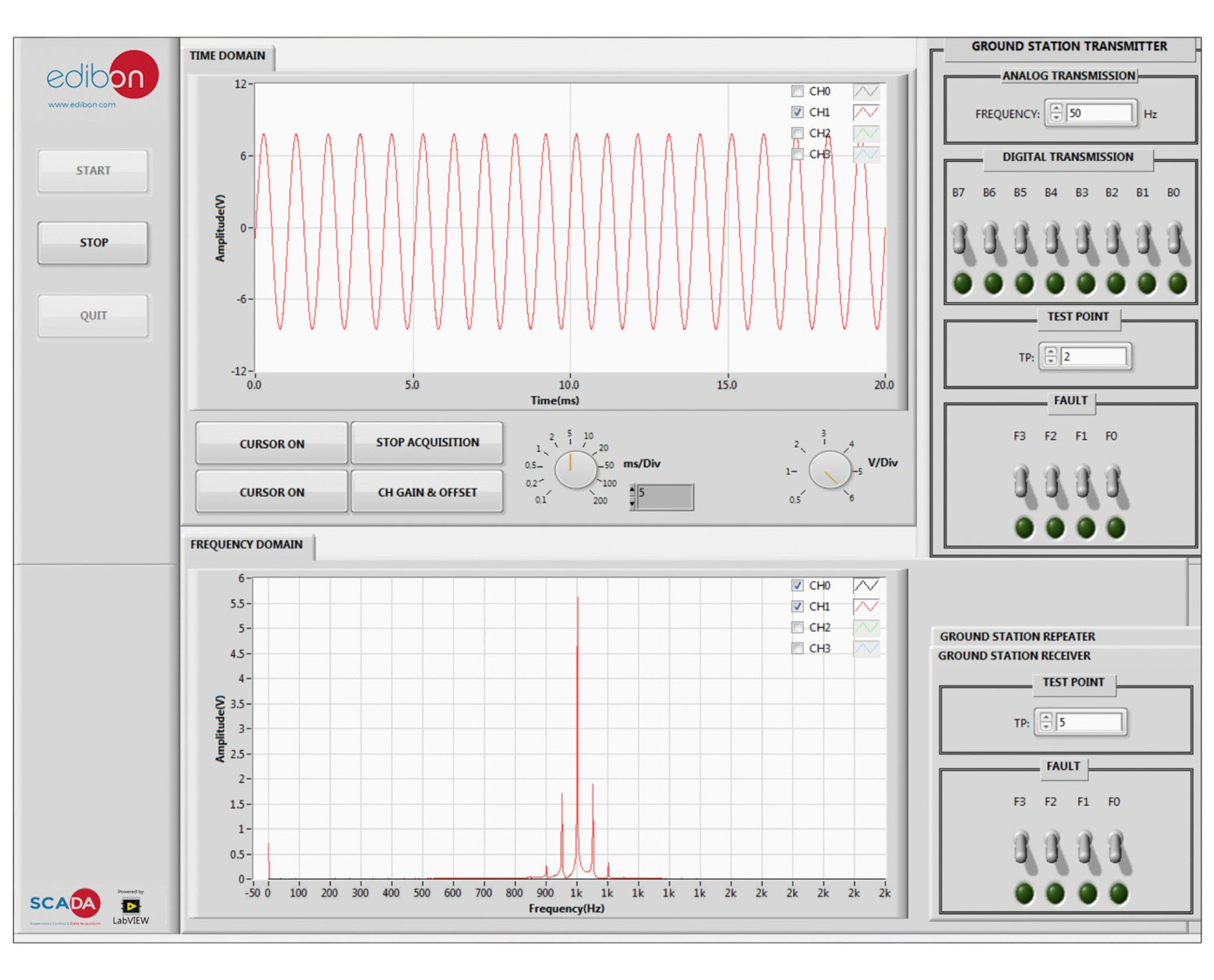

Grâce à son logiciel de contrôle, l’unité permet aux utilisateurs de configurer les paramètres de transmission des données, de simuler des défaillances, de sélectionner des points de test et de surveiller les performances en temps réel du système SATCOM.

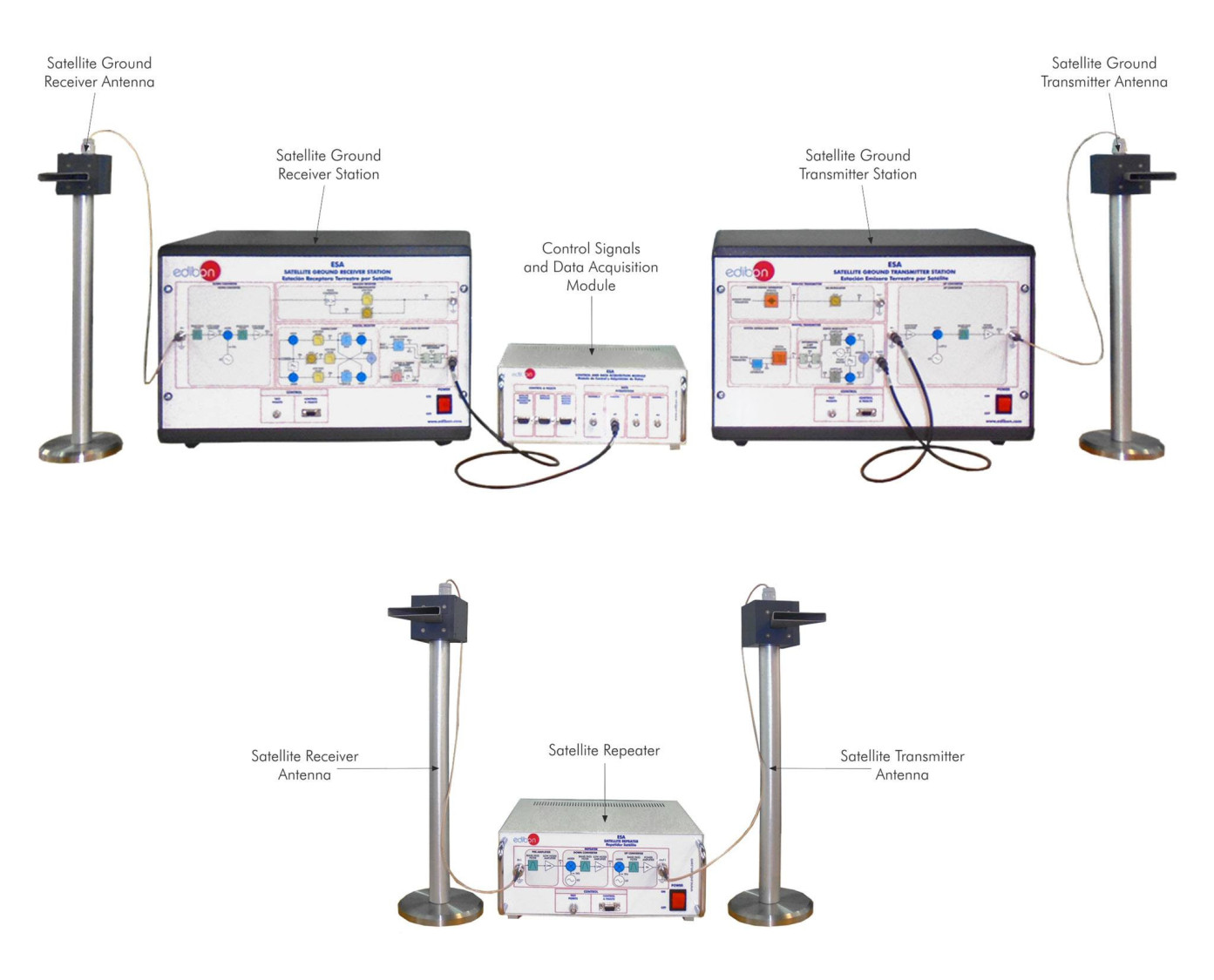

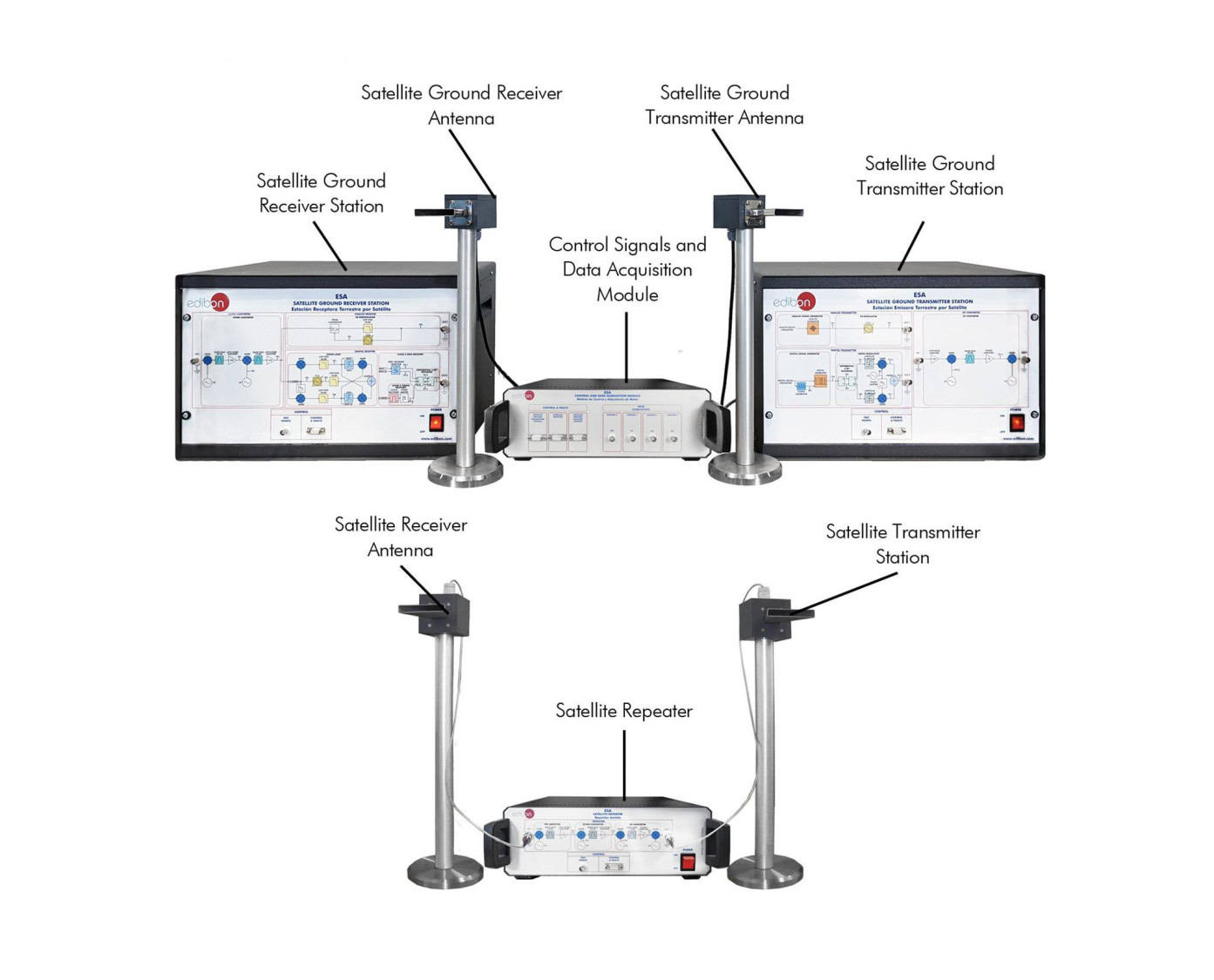

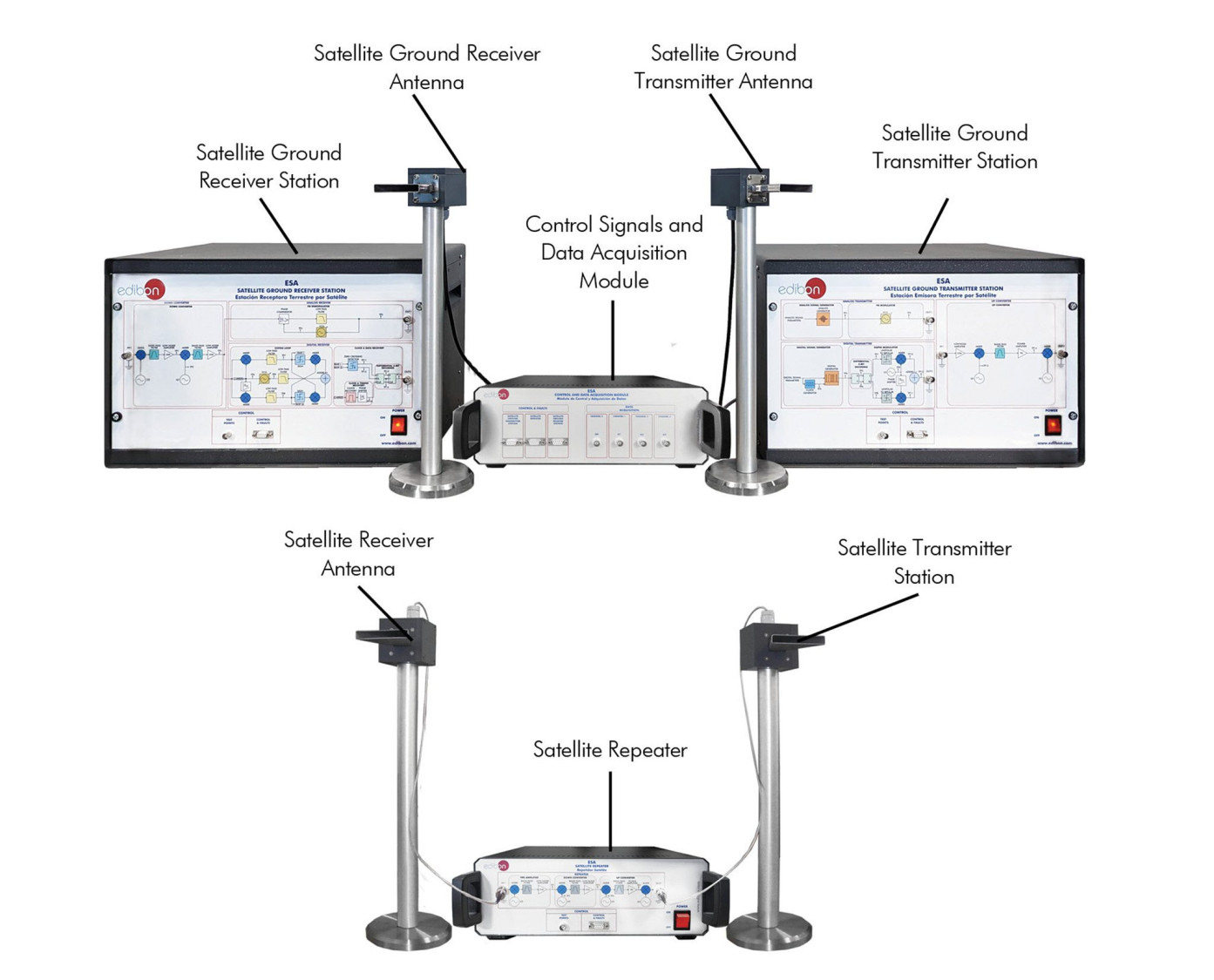

L’unité est composée de trois blocs principaux qui interagissent avec le logiciel :
- Bloc de transmission de la station terrestre : émule une station de transmission au sol qui génère et envoie des signaux au satellite par l’intermédiaire de son antenne, reproduisant ainsi une connexion montante réelle.
- Bloc répéteur de satellite : émule le comportement d’un satellite actif, recevant, amplifiant, traitant et retransmettant le signal de la station terrestre sur une fréquence différente, comme dans les systèmes réels de communication par satellite.
- Bloc de réception de la station terrestre : représente la station de réception au sol qui capte le signal traité du satellite, permettant son analyse, son contrôle et son évaluation par le biais du logiciel de contrôle.
Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Module d’Acquisition de Données et de Signaux de Contrôle + une Module d’Acquisition de Données et de Signaux de Contrôle + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude des principes de fonctionnement d'un système de communication par satellite.
- Principes de base de la modulation analogique, modulation de fréquence (FM).
- Principes de base de la démodulation analogique, modulation de fréquence (FM).
- Principes de base de la modulation numérique, modulation par déplacement de phase en quadrature différentielle (DQPSK).
- Principes de base de la démodulation numérique, la modulation par déplacement de phase en quadrature différentielle (DQPSK).
- Etude des caractéristiques de la Station Émettrice Terrestre de Satellite, du Répéteur de Satellite et de la Station Réceptrice Terrestre de Satellite.
- Etude du système de communication à travers un répéteur de satellite effectuant la liaison montante et descendante.
- Réalisation de transferts de données à travers un système de communication par satellite (Station émettrice terrestre par satellite - Répéteur par satellite - Station réceptrice terrestre par satellite).
- Etude de la qualité de la liaison de transmission de données.
- Analyse de la réponse du système avec différentes insertions de fautes dans la Station Émettrice Terrestre du Satellite.
- Analyse de la réponse du système avec différentes insertions de défauts dans le Répéteur du Satellite.
- Analyse de la réponse du système avec différentes insertions de défauts dans la station de réception au sol du satellite.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
- Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité ESA via la boîte d'Module d’Acquisition de Données et de Signaux de Contrôle sans l'ordinateur.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
