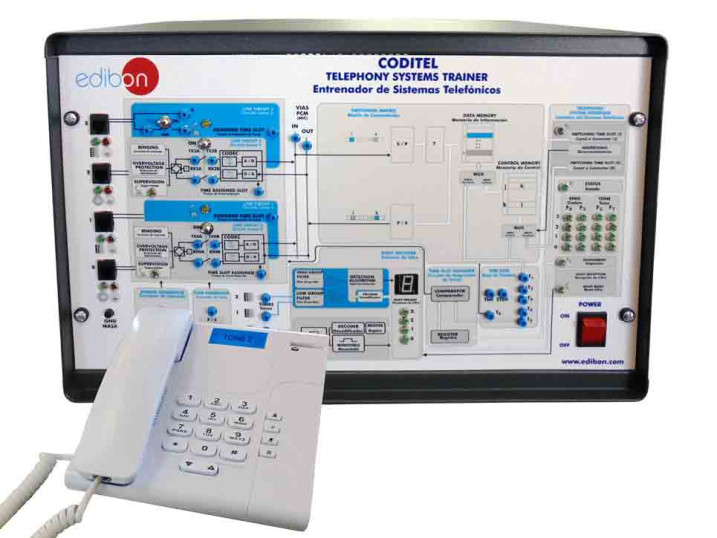

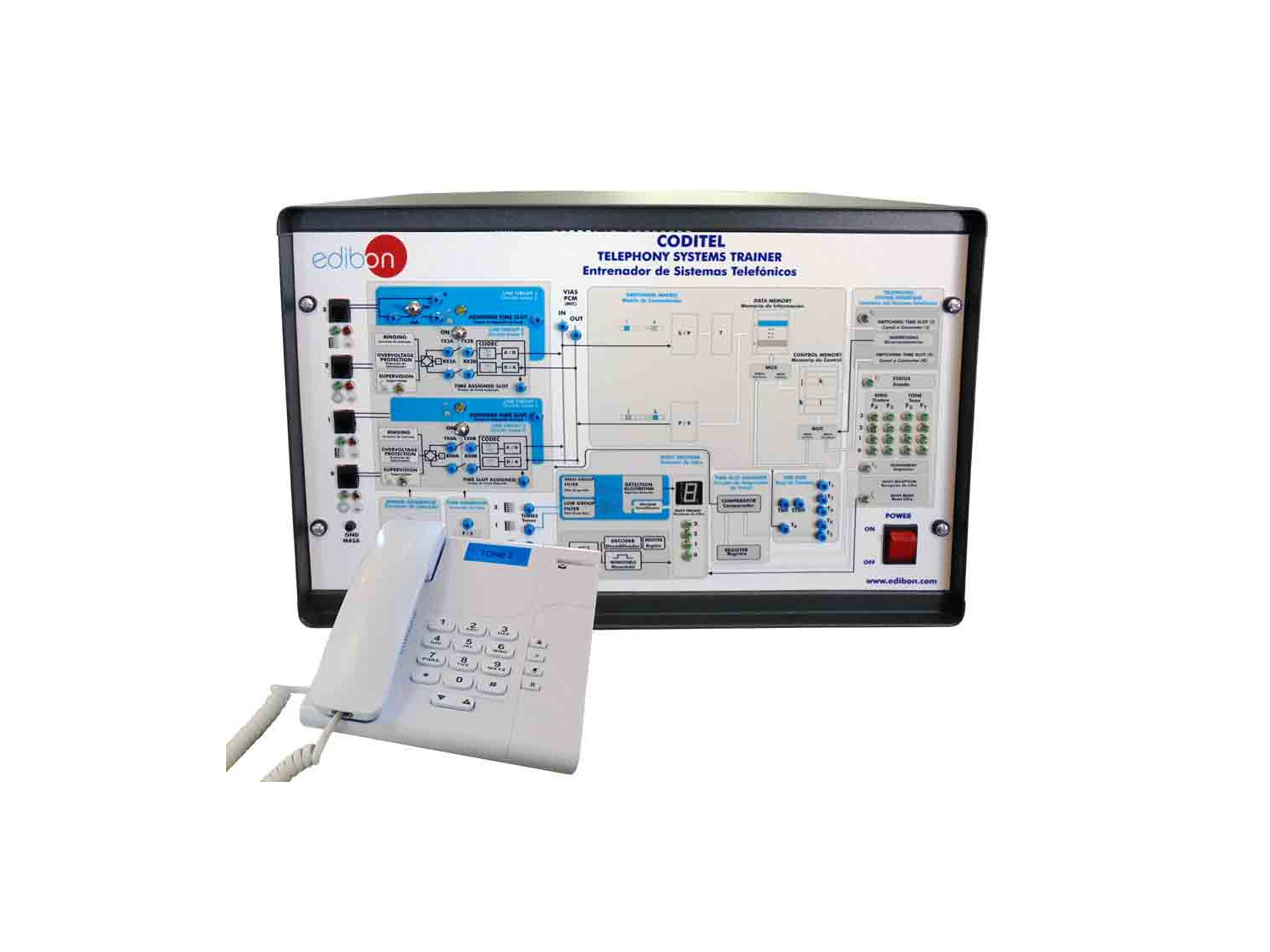

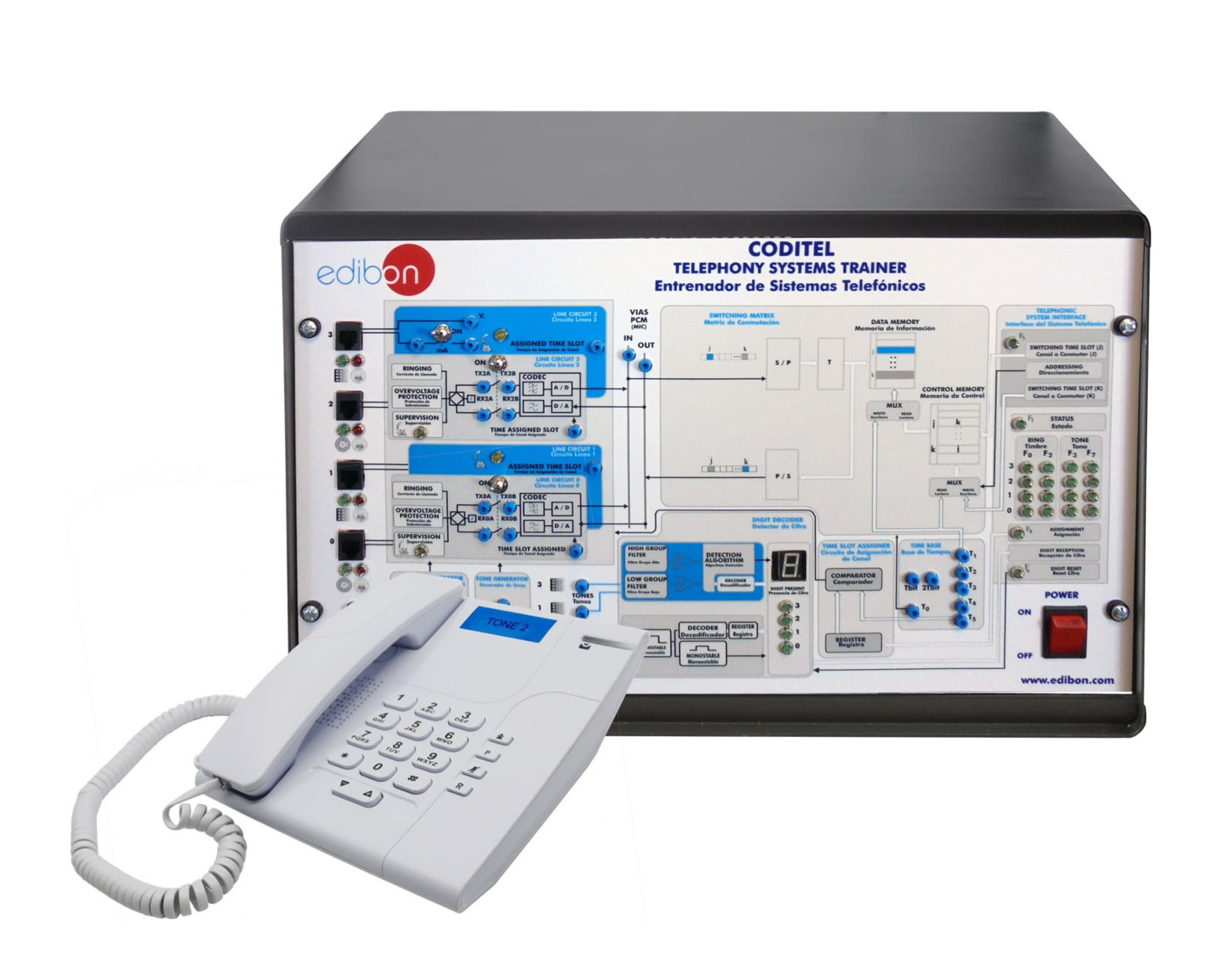

CODITEL Unité des Systèmes Téléphoniques

L’Unité des Systèmes Téléphoniques, "CODITEL", a été conçue par EDIBON pour l’étude du fonctionnement des systèmes de commutation numérique dans les réseaux de téléphonie et la compréhension des principes de transmission et de gestion des signaux. Elle permet d’analyser de manière pratique un commutateur numérique basé sur la commutation temporelle, dans lequel les échantillons de signal provenant d’un multiplex d’entrée sont réorganisés et transmis dans n’importe quel ordre à travers un multiplex de sortie, facilitant l’étude de l’établissement des connexions, de l’affectation des canaux et de la gestion du trafic dans les systèmes de téléphonie numérique.

L’unité est structurée de manière similaire à un commutateur temporel avec deux voies MIC, une d’entrée et une de sortie, conformément aux recommandations internationales des systèmes de téléphonie. Sa conception permet d’étudier le fonctionnement de la commutation de circuits numériques et le contrôle des connexions entre différents utilisateurs.

L’unité est composée des éléments principaux suivants :

• Quatre circuits de ligne utilisateur : deux destinés aux terminaux à tonalité (multifréquence) et deux aux terminaux à impulsions (décadiques). Les circuits multifréquence sont réalisés à l’aide de circuits intégrés hybrides assurant les fonctions de base d’un circuit de ligne, tandis que les circuits décadiques sont construits avec des composants discrets. Tous les circuits sont compatibles avec des équipements téléphoniques commerciaux.
• Quatre récepteurs numériques : deux pour les signaux à impulsions (décadiques) et deux pour les signaux à tonalité (DTMF), assignés à des lignes spécifiques. L’unité comprend une base de temps assurant la synchronisation du système et un générateur numérique de tonalités permettant la simulation de signaux téléphoniques.
• Réseau de commutation numérique : Il est constitué d’une matrice de commutation temporelle réalisée à l’aide de mémoires. Son architecture correspond à un système d’écriture séquentielle et de lecture asynchrone, permettant la réorganisation des échantillons de signal et l’établissement de connexions entre les canaux d’entrée et de sortie.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
