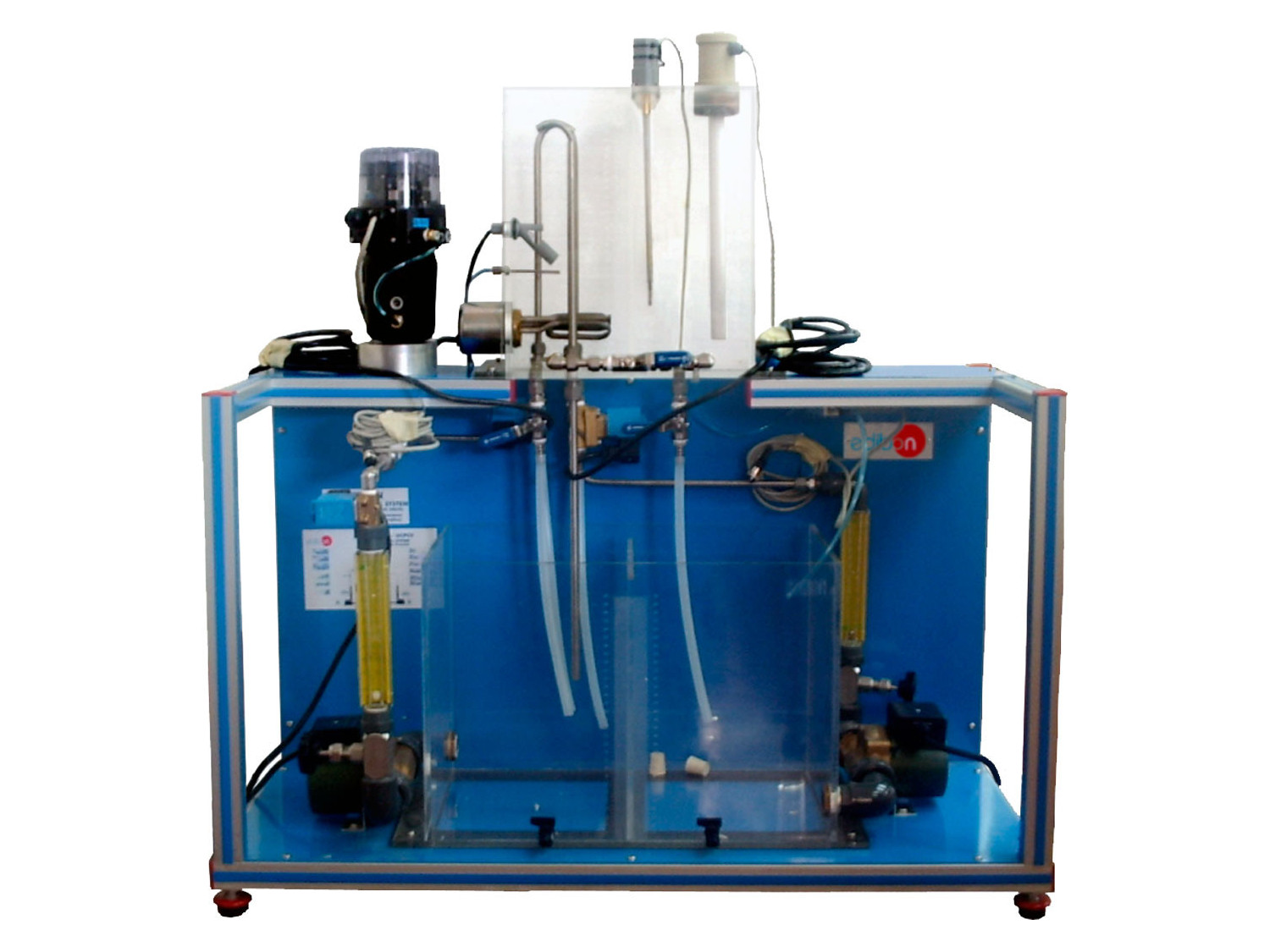

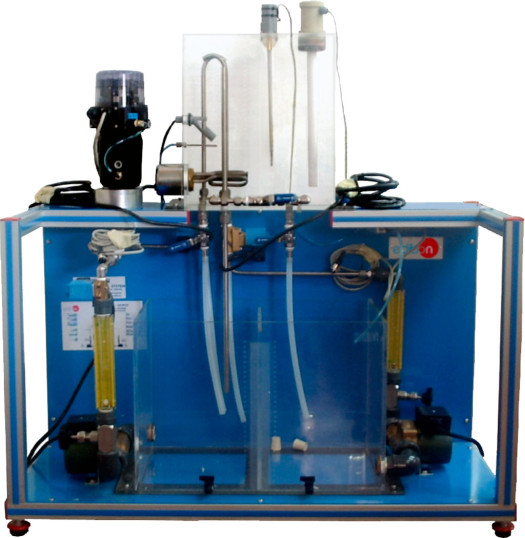

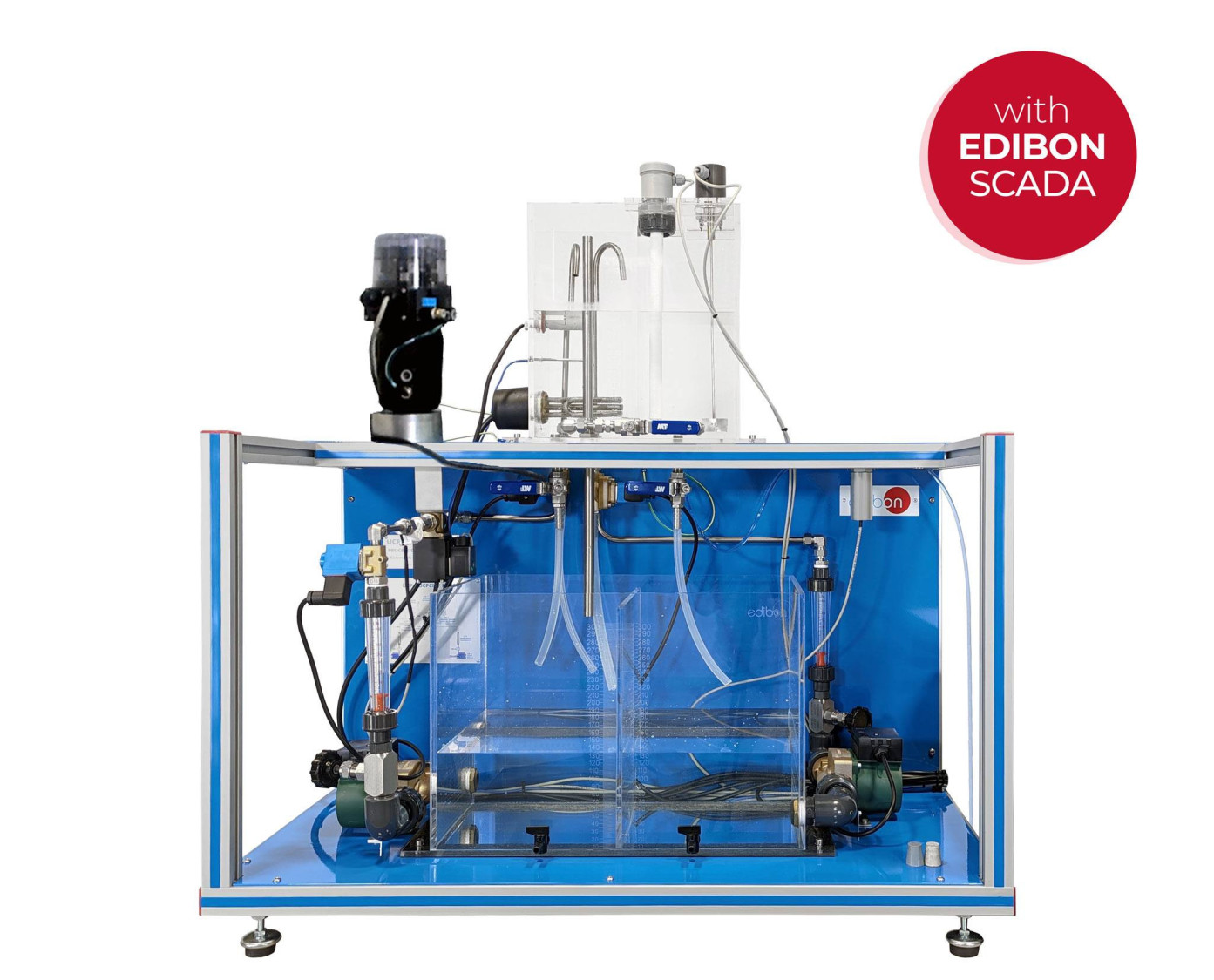

Unité : UCPCN. Unité de Contrôle de Processus (Valve Pneumatique), Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN

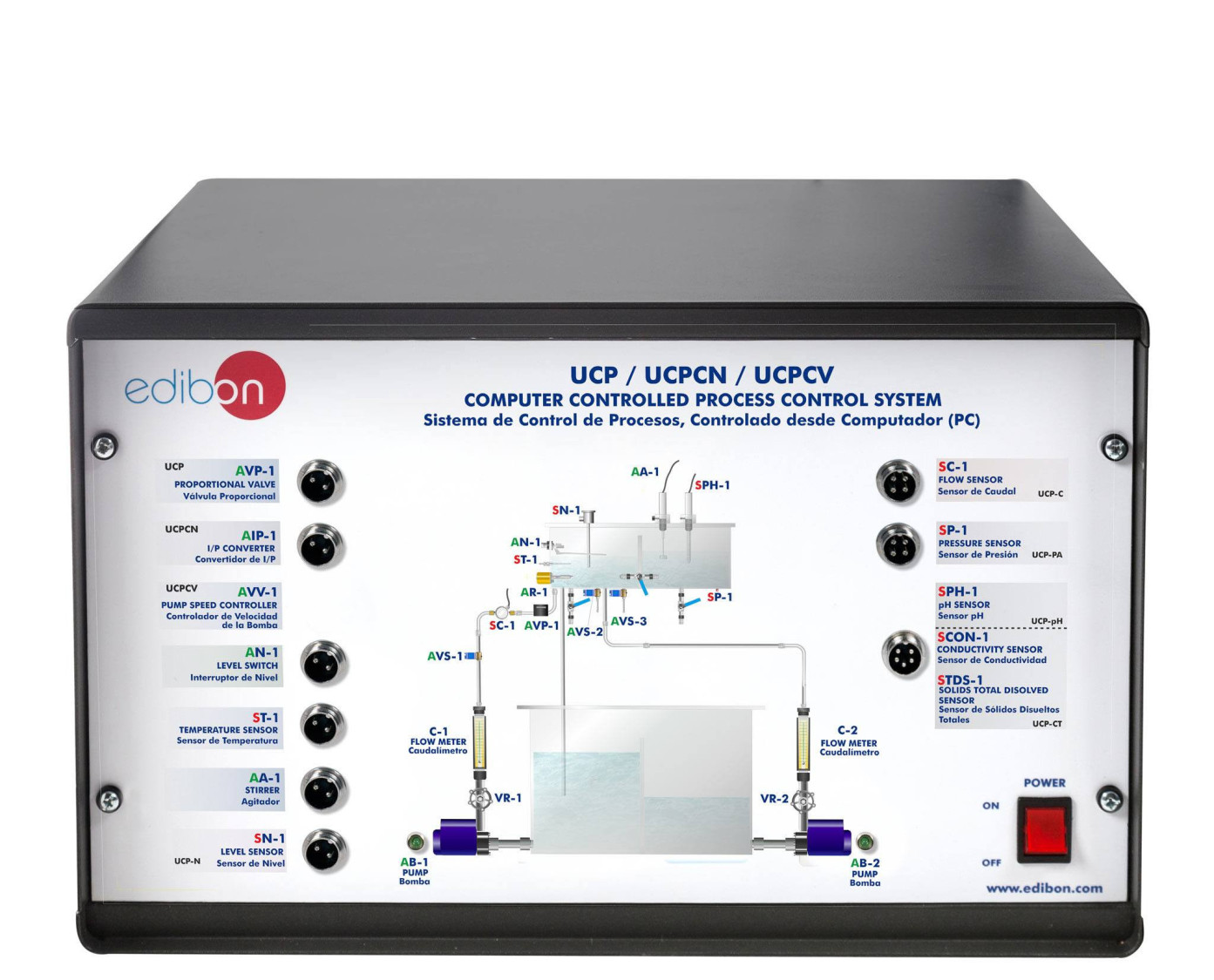

UCPCN/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN

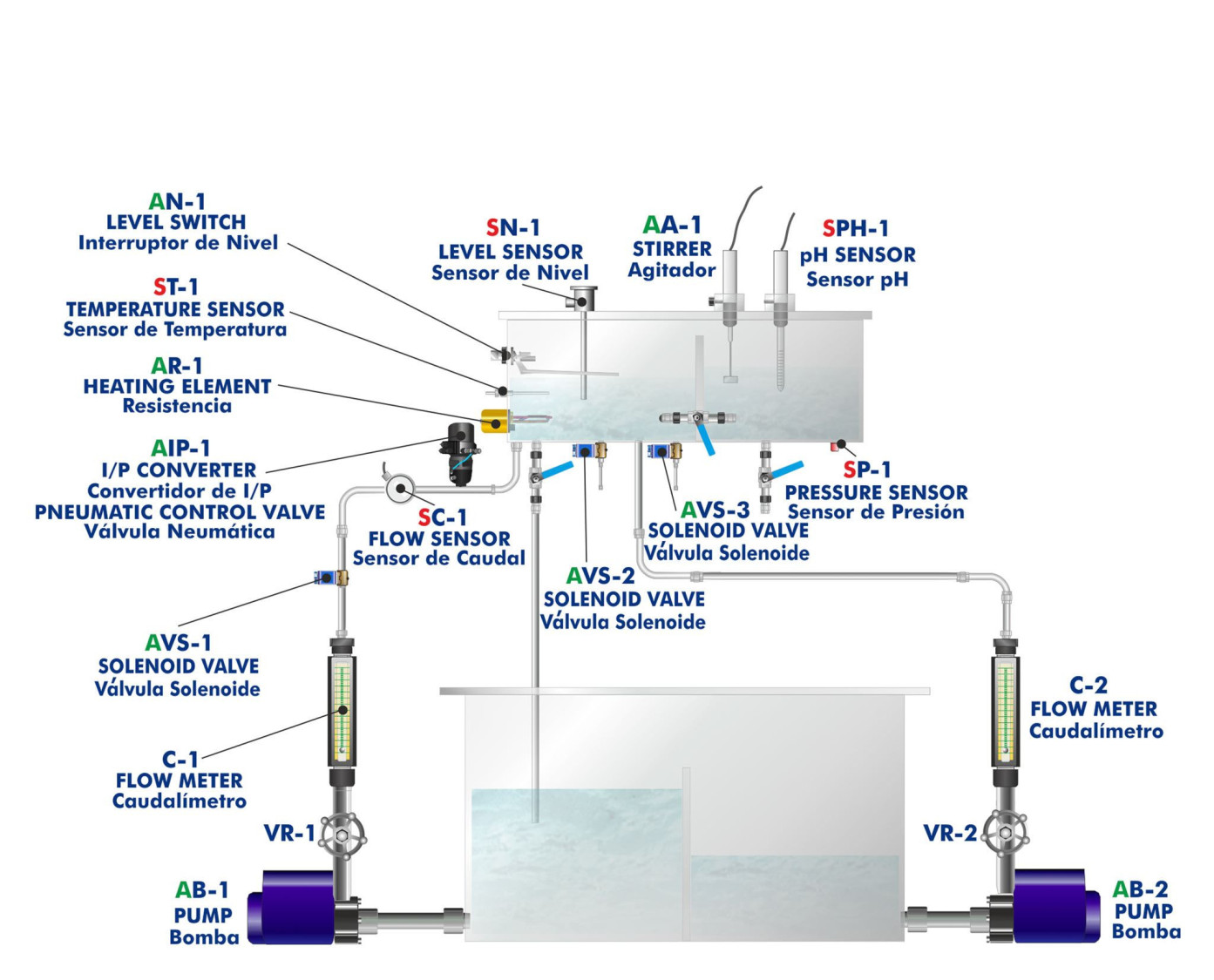

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN

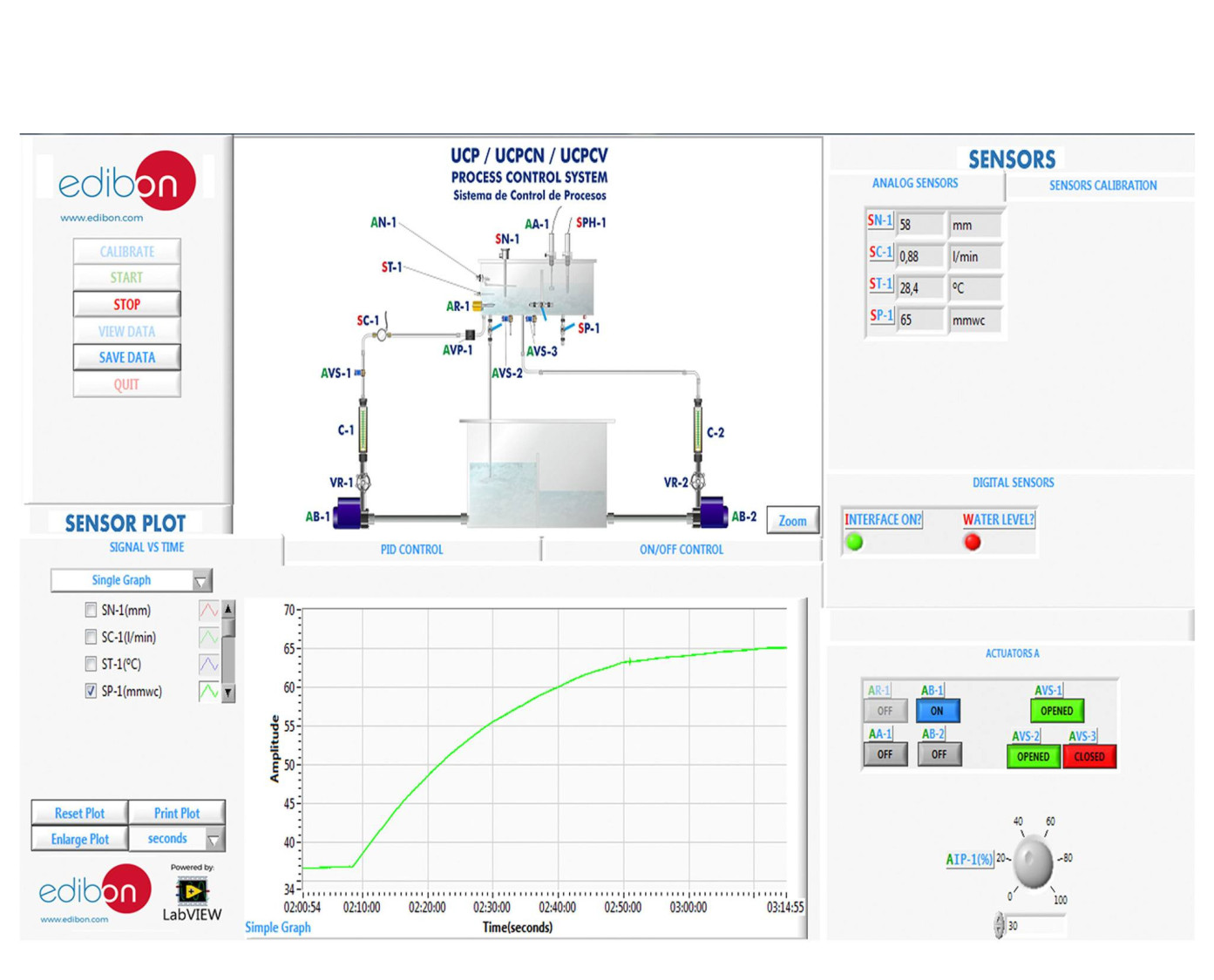

UCPCN/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN
COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN
COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN
COMPUTER CONTROLLED PROCESS CONTROL (PNEUMATIC VALVE) - UCPCN

SYSTEMES INNOVANTS

Le Unité de Contrôle de Processus (Valve Pneumatique), Contrôlée par Ordinateur (PC), "UCPCN", conçu par EDIBON, permet l’étude de plusieurs types de contrôle automatique et peut être utilisé pour contrôler différentes variables (débit, niveau, température, pression, pH, conductivité et TDS). de plusieurs manières.

Voir description générale

NOUVELLES LIÉES

Description Générale

Le Unité de Contrôle de Processus (Valve Pneumatique), Contrôlée par Ordinateur (PC), "UCPCN", conçu par EDIBON, permet l’étude de plusieurs types de contrôle automatique et peut être utilisé pour contrôler différentes variables (débit, niveau, température, pression, pH, conductivité et TDS). de plusieurs manières.

Le contrôle se fait automatiquement en agissant sur une vanne pneumatique.

La fourniture minimale se compose de deux éléments principaux : l’Unité de Base pour UCPCN, "UCPCN-UB", et au moins un des éléments requis décrits ci-dessous.

Les principaux éléments de l’Unité de Base de l’UCPCN, "UCPCN-UB", sont :

  • Réservoir de stockage et collecteur en partie haute de l’unité avec trou dans la cloison centrale et évacuation dans les deux compartiments (méthacrylate).
  • Cuve de traitement double, interconnectée par un orifice et un robinet à bille et trop-plein dans la paroi de séparation, empêchant l’inondation complète de la cuve et permettant de modifier son volume de liquide effectif.
  • Circuit hydraulique composé de deux pompes de circulation centrifuges, de deux débitmètres, de trois électrovannes tout/rien et d’une vanne pneumatique de contrôle.
  • Agitateur hélicoïdal, qui garantit une bonne uniformité des variables à contrôler.

Éléments requis (au moins un) (Non inclus):

  • UCPCN-T. Set de Contrôle de Processus de Température pour UCPCN.
  • UCPCN-C. Set de Contrôle de Processus de Débit pour UCPCN.
  • UCPCN-N. Set de Contrôle de Processus de Niveau pour UCPCN.
  • UCPCN-PA. Set de Contrôle de Processus de l’Eau pour UCPCN.
  • UCPCN-PH. Set de Contrôle de Processus de pH pour UCPCN.
  • UCPCN-CT. Set de Contrôle de Processus de Conductivité et TDS (solides dissous totaux) pour UCPCN.

Tous ces éléments requis, conçus par EDIBON, permettent à l’utilisateur d’effectuer différents types de contrôles, et d’étudier expérimentalement les différentes réponses du système. Il sera possible d’effectuer un contrôle en boucle fermée au moyen d’un contrôleur tout ou rien (ON/OFF), d’apprendre à atteindre manuellement une valeur souhaitée, d’effectuer un contrôle au moyen d’un contrôleur proportionnel (P), d’effectuer un contrôle au moyen d’un Régulateur proportionnel + Intégral (PI), effectuer le contrôle au moyen d’un contrôleur proportionnel + Dérivé (PD), étudier expérimentalement les caractéristiques de la composante intégrale, proportionnelle ou dérivée d’un contrôleur PID, ajuster les composants d’un contrôleur PID pour le contrôle de différentes variables, etc.

De plus, toutes nos unités sont fournies avec un schéma de processus expliquant l’emplacement de tous les éléments, vannes, capteurs, actionneurs, etc. trouvés dans l’unité.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Pratiques à réaliser avec l’Set de Contrôle de Processus de Température pour UCPCN (UCPCN-T) :

  1. Boucles de contrôle de température (Manuel).
  2. Boucles de contrôle de température (On/Off).
  3. Réponse d’un système de température à une entrée de pas.
  4. Boucles de contrôle de température (proportionnelles).
  5. Boucles de contrôle de température (Proportionnelle + Intégrale).
  6. Boucles de contrôle de température (Proportionnelle + Dérivée).
  7. Boucles de contrôle de température (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de température (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de température (Courbes de Réaction).
  10. Calibrage du capteur de température.

Pratiques à réaliser avec l’Set de Contrôle de Processus de Débit pour UCPCN (UCPCN-C) :

  1. Boucles de contrôle de débit (Manuel).
  2. Boucles de contrôle de débit (On/Off).
  3. Réponse d’un système de flux à une entrée de pas.
  4. Boucles de contrôle de débit (proportionnelles).
  5. Boucles de contrôle de débit (Proportionnelle + Intégrale).
  6. Boucles de contrôle de débit (Proportionnel + Dérivé).
  7. Boucles de contrôle de débit (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de débit (Ziegler-Nichols).
  9. Ajustement des constantes du contrôleur de débit (Courbes de réaction).
  10. Calibrage du capteur de débit.

Pratiques à suivre avec l’Set de Contrôle de Processus de Niveau pour UCPCN (UCPCN-N) :

  1. Boucles de contrôle de niveau (Manuel).
  2. Boucles de contrôle de niveau (On/Off).
  3. Réponse d’un système de niveaux à une entrée de pas.
  4. Boucles de contrôle de niveau (proportionnelles).
  5. Boucles de contrôle de niveau (Proportionnelle + Intégrale).
  6. Boucles de contrôle de niveau (Proportionnelle + Dérivée).
  7. Boucles de contrôle de niveau (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de niveau (Ziegler-Nichols).
  9. Ajustement des constantes d’un contrôleur de niveau (Courbes de réaction).
  10. Calibrage du capteur de niveau.

Pratiques à réaliser avec l’Set de Contrôle de Processus de l’Eau pour UCPCN (UCPCN-PA) :

  1. Boucles de contrôle de pression (Manuel).
  2. Boucles de contrôle de pression (On/Off).
  3. Réponse d’un système de pression à une entrée de pas.
  4. Boucles de contrôle de pression (proportionnelles).
  5. Boucles de contrôle de pression (Proportionnelle + Intégrale).
  6. Boucles de contrôle de pression (Proportionnelle + Dérivée).
  7. Boucles de contrôle de pression (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de pression (Ziegler-Nichols).
  9. Ajustement des constantes d’un contrôleur de pression (Courbes de réaction).
  10. Calibrage du capteur de pression.

Pratiques à réaliser avec l’Set de Contrôle de Processus de pH pour UCPCN (UCPCN-PH) :

  1. Boucles de contrôle du pH (Manuel).
  2. Boucles de contrôle du pH (On/Off).
  3. Réponse d’un système pH à une entrée de pas.
  4. Boucles de contrôle pH (proportionnelles).
  5. Boucles de contrôle pH (Proportionnelle + Intégrale).
  6. Boucles de contrôle pH (Proportionnelle + Dérivée).
  7. Boucles de contrôle pH (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle du pH (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de pH (Courbes de réaction).
  10. Calibrage du capteur pH.

Pratiques à réaliser avec l’Set de Contrôle de Processus de Conductivité et TDS (solides dissous totaux) pour UCPCN (UCPCN-CT) :

  1. Boucles de contrôle de conductivité (Manuel).
  2. Boucles de contrôle de conductivité (On/Off).
  3. Réponse d’un système de conductivité à une entrée échelonnée.
  4. Boucles de contrôle de conductivité (proportionnelles).
  5. Boucles de contrôle de conductivité (Proportionnelle + Intégrale).
  6. Boucles de contrôle de conductivité (Proportionnelle + Dérivée).
  7. Boucles de contrôle de conductivité (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de conductivité (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de conductivité (Courbes de réaction).
  10. Boucles de contrôle TDS (Manuel).
  11. Boucles de contrôle TDS (On/Off).
  12. Réponse d’un système TDS à une entrée pas à pas.
  13. Boucles de contrôle TDS (Proportionnelles).
  14. Boucles de contrôle TDS (Proportionnelle + Intégrale).
  15. Boucles de contrôle TDS (Proportionnelle + Dérivée).
  16. Boucles de contrôle TDS (Proportionnelle + Dérivée + Intégrale).
  17. Réglage PID pour un système de contrôle TDS (Ziegler-Nichols).
  18. Ajustement de la constante d’un contrôleur TDS (Courbes de Réaction).
  19. Étalonnage du capteur de conductivité et TDS.

Contrôle de processus en cascade :

  1. Contrôle en cascade de température et de niveau.
  2. Contrôle en cascade de la température et du débit.
  3. Contrôle en cascade de température et de pression.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité UCPCN via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité UCPCN.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
