UCPCNCV Contrôle de Processus (Valve Électronique + Pneumatique et Variateur), Contrôlée par Ordinateur (PC)

6.1.1.3.- APPLICATIONS DU SYSTÈME INDUSTRIEL 10.3.- SYSTÈMES INDUSTRIELS ET APPLICATIONS
COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV

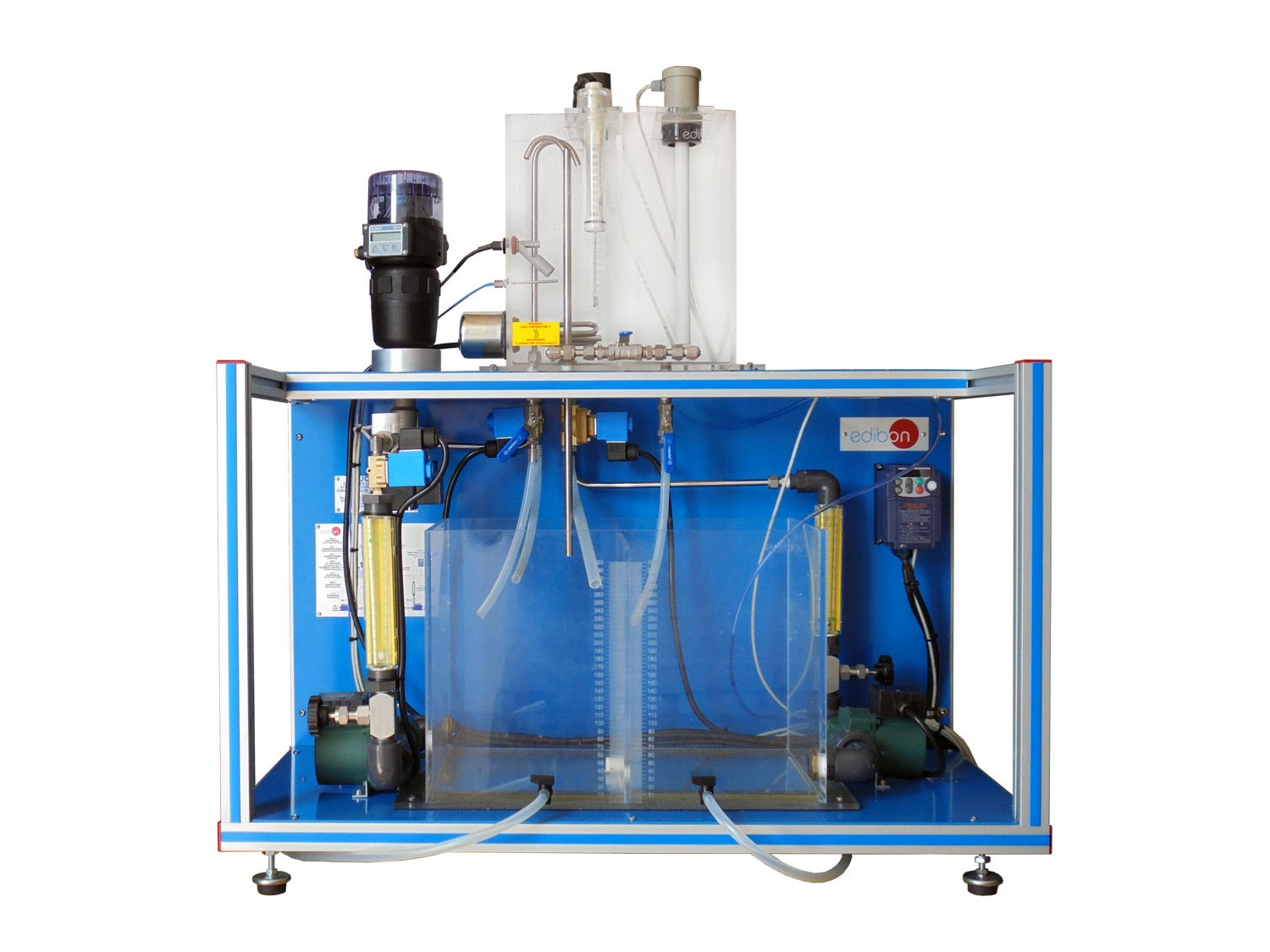

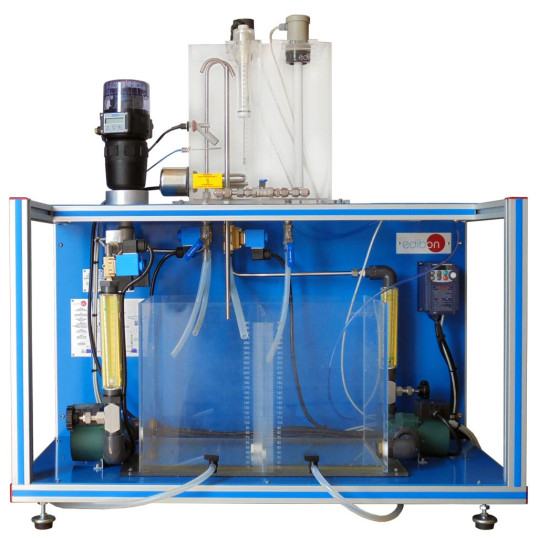

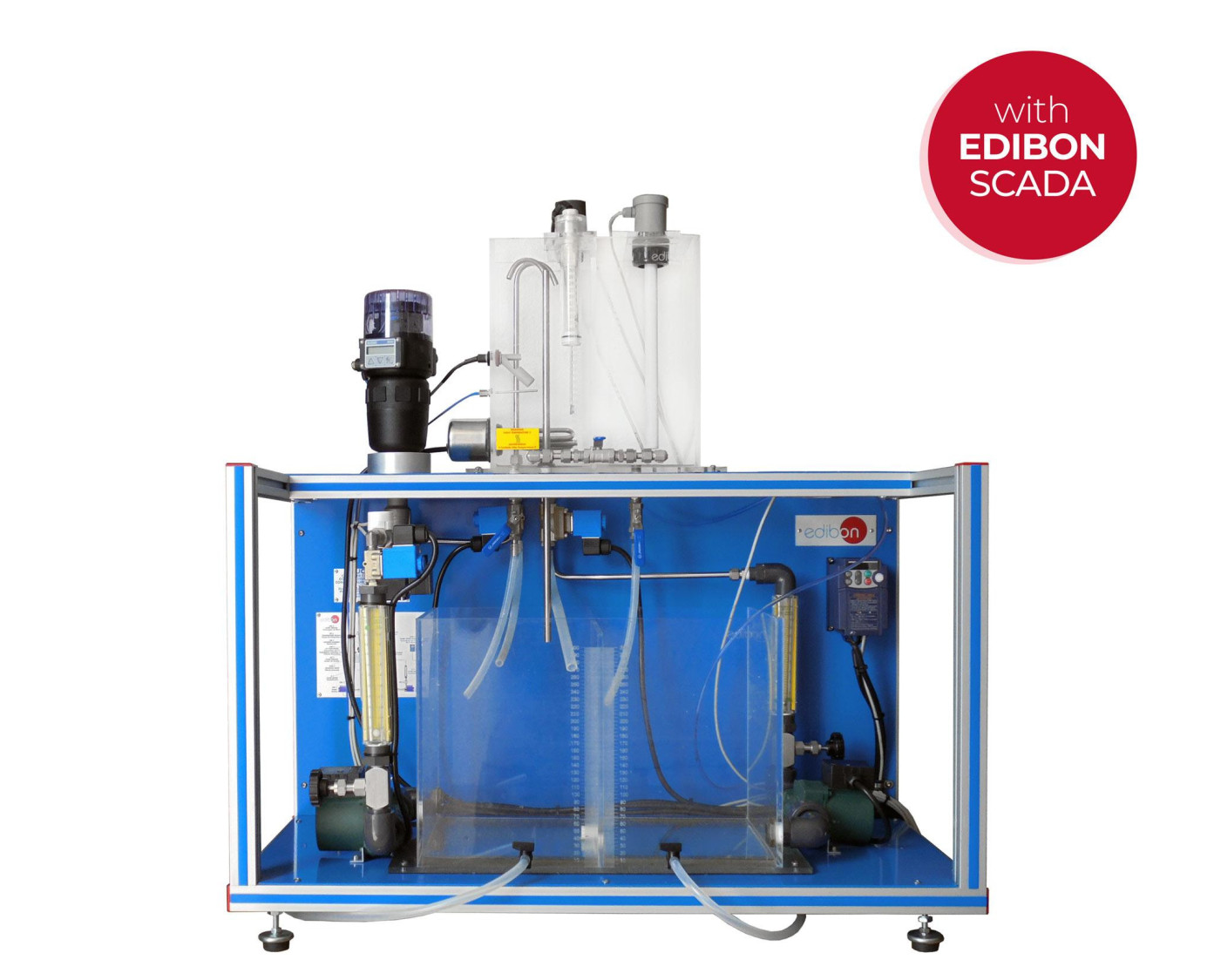

Unité : UCPCNCV. Contrôle de Processus (Valve Électronique + Pneumatique et Variateur), Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV

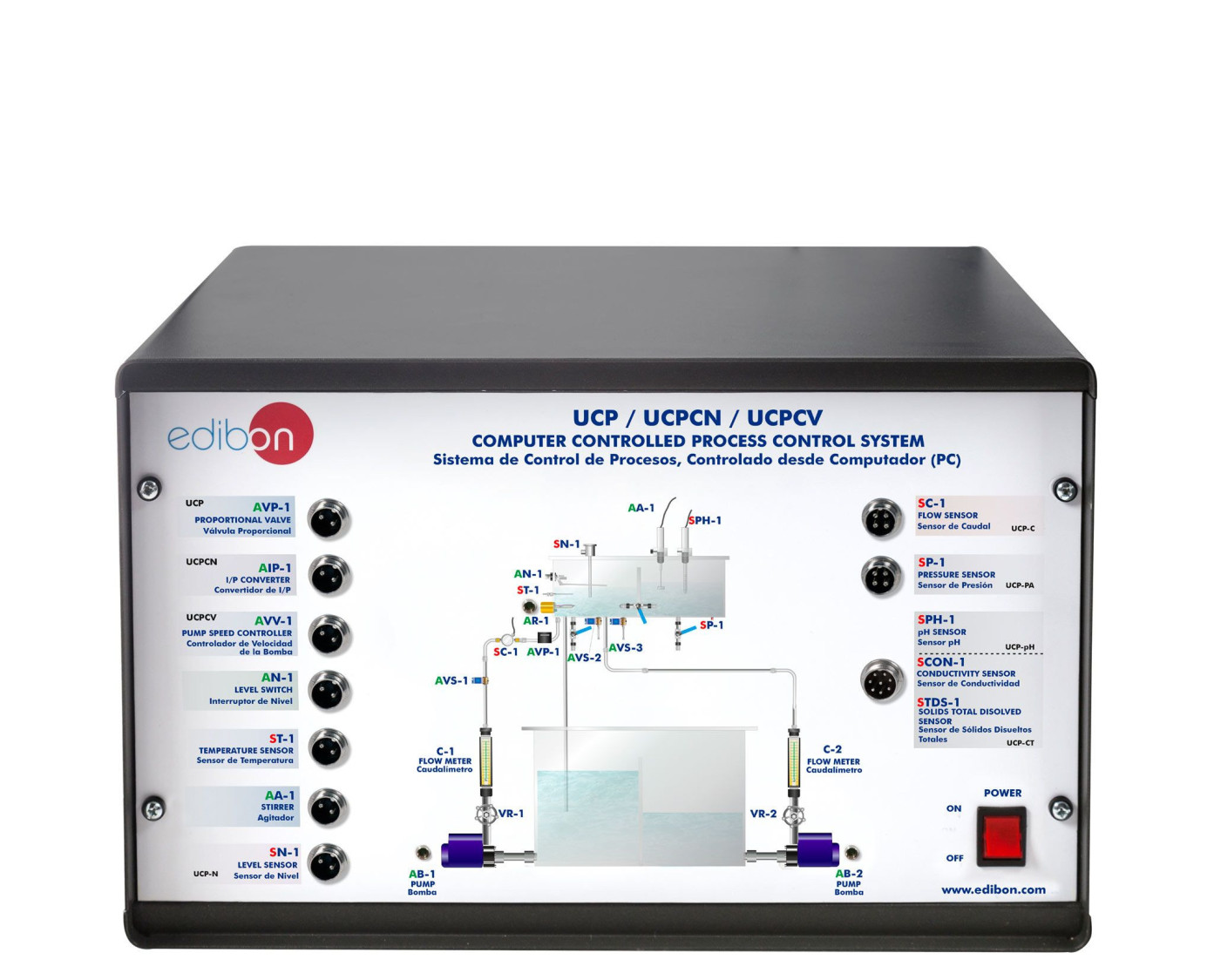

UCPCNCV/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV

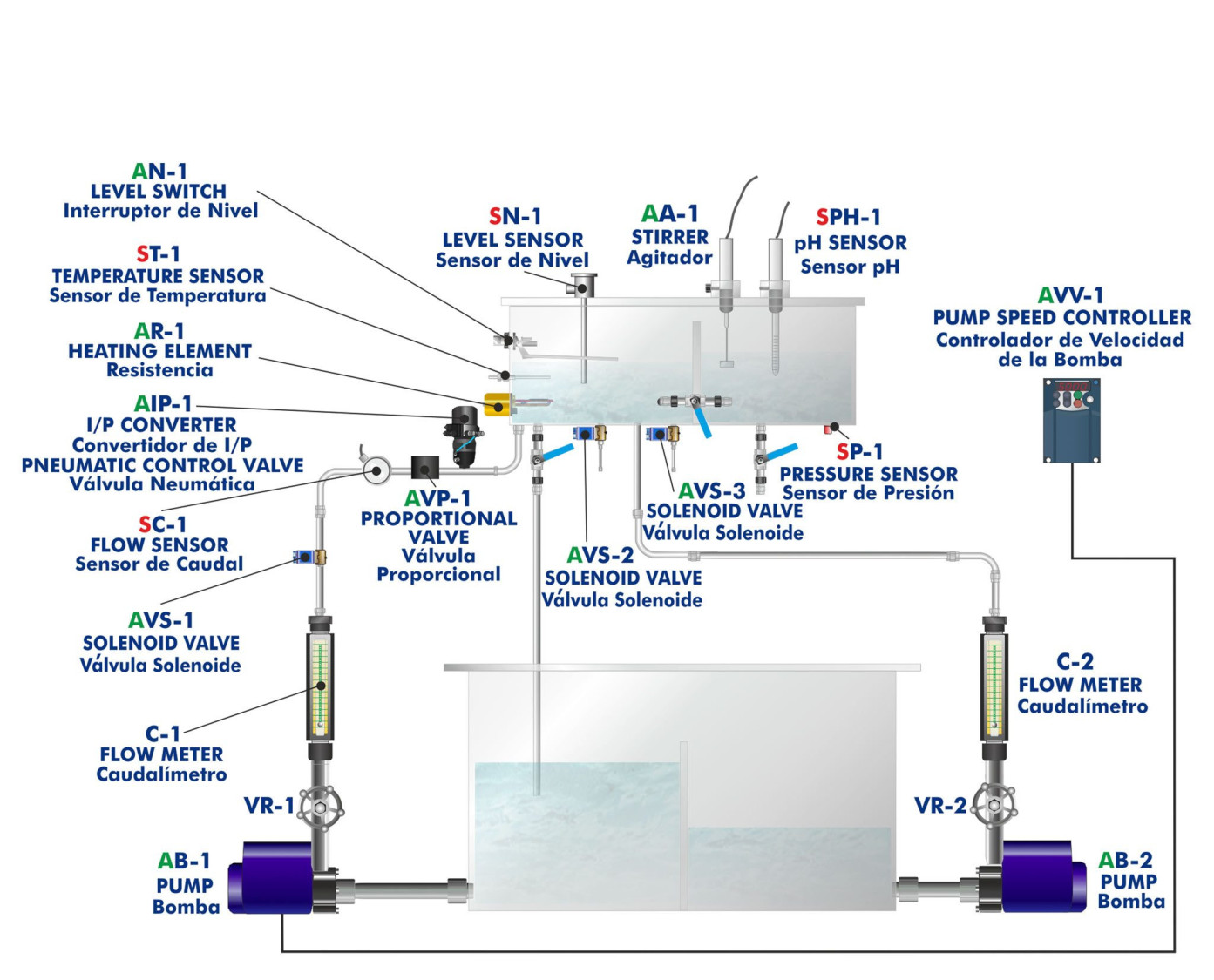

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV

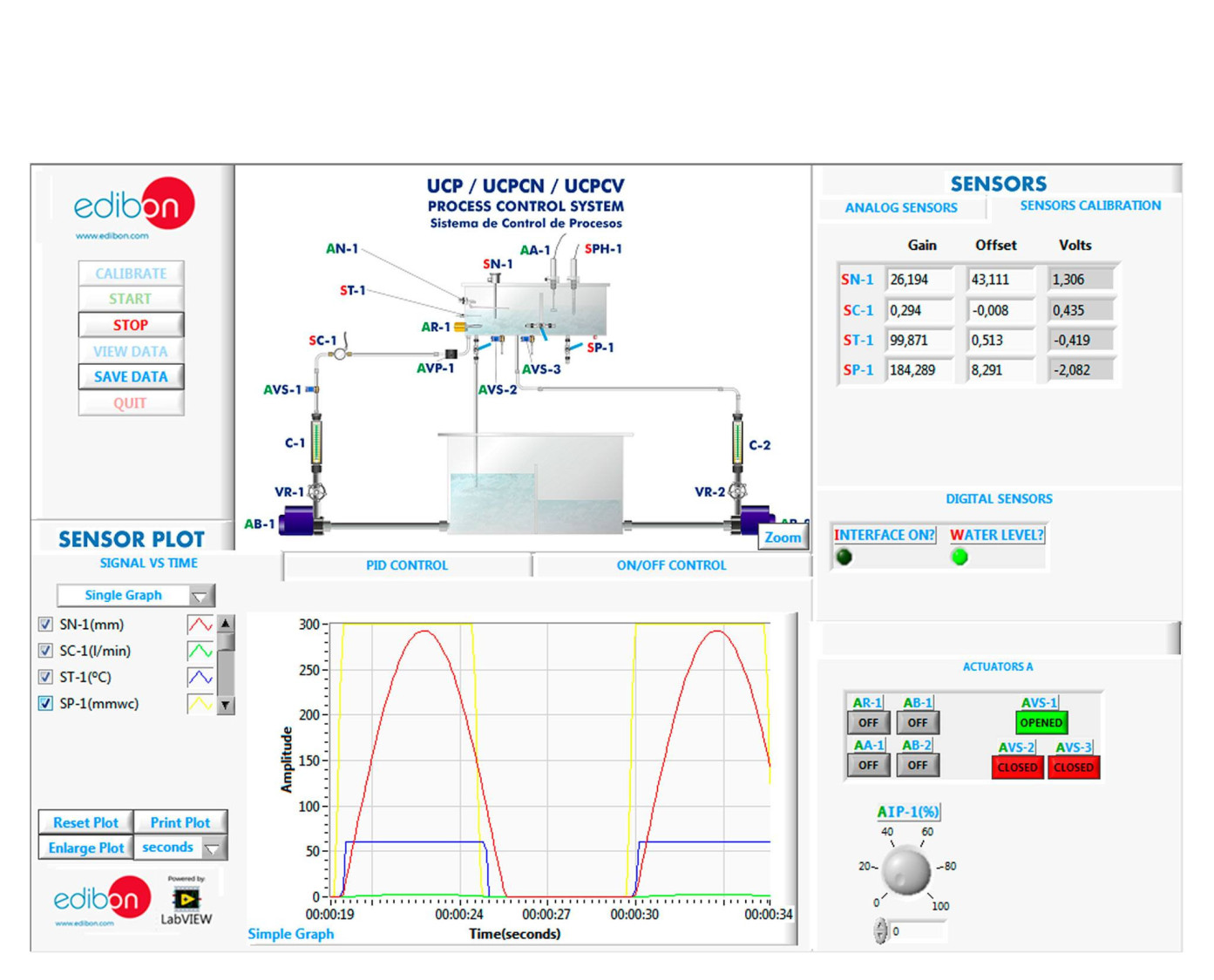

UCPCNCV/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV
COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV
COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV
COMPUTER CONTROLLED PROCESS CONTROL UNIT (ELECTRONIC + PNEUMATIC VALVE AND SPEED CONTROLLER) - UCPCNCV

SYSTEMES INNOVANTS

L’Contrôle de Processus (Valve Électronique + Pneumatique et Variateur), Contrôlée par Ordinateur (PC), "UCPCNCV", conçue par EDIBON, permet l’étude de plusieurs types de contrôle automatique et peut être utilisé pour contrôler différentes variables (débit, niveau, température, pression, pH, conductivité et TDS) de plusieurs manières.

Voir description générale

NOUVELLES LIÉES

L'avenir du contrôle des processus : Innovation, formation et révolution de l'industrie 4.0
L'avenir du contrôle des processus : Innovation, formation et révolution de l'industrie 4.0
L'automatisation et le contrôle des processus ont été des piliers fondamentaux dans l'évolution de l'industrie et de la recherche scientifique. Avec l'avènement de l'Industrie 4.0, l'intégration de nouvelles technologies a entraîné une transformation sans précédent dans la manière dont les...
Lire plus
Qu’est-ce que le contrôle de processus et pourquoi est-il essentiel dans l’industrie moderne ?
Qu’est-ce que le contrôle de processus et pourquoi est-il essentiel dans l’industrie moderne ?
Aujourd’hui, l’automatisation et l’efficacité sont des facteurs clés du développement industriel et scientifique. Le contrôle de processus joue un rôle crucial dans ce contexte, car il permet de surveiller, réguler et optimiser les systèmes et processus industriels, garantissant ainsi leur...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
On October 19th, the Course on Instrumentation, Regulation and Control in Laboratories, taught by our engineers in these facilities, using EDIBON units, was completed and aimed at learning the control of the conditions of a laboratory process. The attendants, (12 laboratory technicians and...
Lire plus

Description Générale

L’Contrôle de Processus (Valve Électronique + Pneumatique et Variateur), Contrôlée par Ordinateur (PC), "UCPCNCV", conçue par EDIBON, permet l’étude de plusieurs types de contrôle automatique et peut être utilisé pour contrôler différentes variables (débit, niveau, température, pression, pH, conductivité et TDS) de plusieurs manières.

Le contrôle se fait automatiquement en agissant sur une vanne électronique, une vanne de régulation pneumatique ou via un variateur de vitesse.

La fourniture minimale est constituée de deux éléments principaux : l’Unité de Base pour UCPCNCV, "UCPCNCV-UB", et au moins un des éléments requis décrits ci-dessous.

Les principaux éléments de l’Unité de Base pour UCPCNCV, "UCPCNCV-UB", sont :

  • Réservoir de stockage et collecteur en partie haute de l’unité avec trou dans la cloison centrale et évacuation dans les deux compartiments (méthacrylate).
  • Cuve de traitement double, interconnectée par un orifice et un robinet à bille et trop-plein dans la paroi de séparation, empêchant l’inondation complète de la cuve et permettant de modifier son volume de liquide effectif.
  • Circuit hydraulique composé de deux pompes de circulation centrifuges, de deux débitmètres, de trois électrovannes tout/rien et de trois actionneurs de contrôle : une vanne proportionnelle motorisée (à variation continue), une vanne pneumatique ou par un variateur de vitesse (situé sur l’un des pompes).
  • Agitateur hélicoïdal, qui garantit une bonne uniformité des variables à contrôler.

Éléments requis (au moins un) (Non inclus):

  • UCPCNCV-T. Set de Contrôle de Processus de Température pour UCPCNCV.
  • UCPCNCV-C. Set de Contrôle de Processus de Débit pour UCPCNCV.
  • UCPCNCV-N. Set de Contrôle de Processus de Niveau pour UCPCNCV.
  • UCPCNCV-PA. Set de Contrôle de Processus de l’Eau pour UCPCNCV.
  • UCPCNCV-PH. Set de Contrôle de Processus de pH pour UCPCNCV.
  • UCPCNCV-CT. Set de Contrôle de Processus de Conductivité et TDS (solides dissous totaux) pour UCPCNCV.

Tous ces éléments requis, conçus par EDIBON, permettent à l’utilisateur d’effectuer différents types de contrôles, et d’étudier expérimentalement les différentes réponses du système. Il sera possible d’effectuer un contrôle en boucle fermée au moyen d’un contrôleur tout ou rien (ON/OFF), d’apprendre à atteindre manuellement une valeur souhaitée, d’effectuer un contrôle au moyen d’un contrôleur proportionnel (P), d’effectuer un contrôle au moyen d’un Régulateur proportionnel + Intégral (PI), effectuer le contrôle au moyen d’un contrôleur proportionnel + Dérivé (PD), étudier expérimentalement les caractéristiques de la composante intégrale, proportionnelle ou dérivée d’un contrôleur PID, ajuster les composants d’un contrôleur PID pour le contrôle de différentes variables, etc.

De plus, toutes nos unités sont fournies avec un schéma de processus expliquant l’emplacement de tous les éléments, vannes, capteurs, actionneurs, etc. trouvés dans l’unité.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Pratiques à réaliser avec l’Set de Contrôle de Processus de Température pour UCPCNCV (UCPCNCV-T) :

  1. Boucles de contrôle de température (Manuel).
  2. Boucles de contrôle de température (On/Off).
  3. Réponse d’un système de température à une entrée de pas.
  4. Boucles de contrôle de température (proportionnelles).
  5. Boucles de contrôle de température (Proportionnelle + Intégrale).
  6. Boucles de contrôle de température (Proportionnelle + Dérivée).
  7. Boucles de contrôle de température (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de température (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de température (Courbes de Réaction).
  10. Calibrage du capteur de température.

Pratiques à réaliser avec l’Set de Contrôle de Processus de Débit pour UCPCNCV (UCPCNCV-C) :

  1. Boucles de contrôle de débit (Manuel).
  2. Boucles de contrôle de débit (On/Off).
  3. Réponse d’un système de flux à une entrée de pas.
  4. -Boucles de contrôle de débit (proportionnelles).
  5. Boucles de contrôle de débit (Proportionnelle + Intégrale).
  6. Boucles de contrôle de débit (Proportionnel + Dérivé).
  7. Boucles de contrôle de débit (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de débit (Ziegler-Nichols).
  9. Ajustement des constantes du contrôleur de débit (Courbes de réaction).
  10. Calibrage du capteur de débit.

Pratiques à suivre avec l’Set de Contrôle de Processus de Niveau pour UCPCNCV (UCPCNCV-N) :

  1. Boucles de contrôle de niveau (Manuel).
  2. Boucles de contrôle de niveau (On/Off).
  3. Réponse d’un système de niveaux à une entrée de pas.
  4. Boucles de contrôle de niveau (proportionnelles).
  5. Boucles de contrôle de niveau (Proportionnelle + Intégrale).
  6. Boucles de contrôle de niveau (Proportionnelle + Dérivée).
  7. Boucles de contrôle de niveau (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de niveau (Ziegler-Nichols).
  9. Ajustement des constantes d’un contrôleur de niveau (Courbes de réaction).
  10. Calibrage du capteur de niveau.

Pratiques à réaliser avec l’Set de Contrôle de Processus de l’Eau pour UCPCNCV (UCPCNCV-PA) :

  1. Boucles de contrôle de pression (Manuel).
  2. Boucles de contrôle de pression (On/Off).
  3. Réponse d’un système de pression à une entrée de pas.
  4. Boucles de contrôle de pression (proportionnelles).
  5. Boucles de contrôle de pression (Proportionnelle + Intégrale).
  6. Boucles de contrôle de pression (Proportionnelle + Dérivée).
  7. Boucles de contrôle de pression (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de pression (Ziegler-Nichols).
  9. Ajustement des constantes d’un contrôleur de pression (Courbes de réaction).
  10. Calibrage du capteur de pression.

Pratiques à réaliser avec l’Set de Contrôle de Processus de pH pour UCPCNCV (UCPCNCV-PH) :

  1. Boucles de contrôle du pH (Manuel).
  2. Boucles de contrôle du pH (On/Off).
  3. Réponse d’un système pH à une entrée de pas.
  4. Boucles de contrôle pH (proportionnelles).
  5. Boucles de contrôle pH (Proportionnelle + Intégrale).
  6. Boucles de contrôle pH (Proportionnelle + Dérivée).
  7. Boucles de contrôle pH (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle du pH (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de pH (Courbes de réaction).
  10. Calibrage du capteur pH.

Pratiques à réaliser avec l’Set de Contrôle de Processus de Conductivité et TDS (solides dissous totaux) pour UCPCNCV (UCPCNCV-CT) :

  1. Boucles de contrôle de conductivité (Manuel).
  2. Boucles de contrôle de conductivité (On/Off).
  3. Réponse d’un système de conductivité à une entrée échelonnée.
  4. Boucles de contrôle de conductivité (proportionnelles).
  5. Boucles de contrôle de conductivité (Proportionnelle + Intégrale).
  6. Boucles de contrôle de conductivité (Proportionnelle + Dérivée).
  7. Boucles de contrôle de conductivité (Proportionnelle + Dérivée + Intégrale).
  8. Réglage PID pour un système de contrôle de conductivité (Ziegler-Nichols).
  9. Ajustement de la constante d’un contrôleur de conductivité (Courbes de réaction).
  10. Boucles de contrôle TDS (Manuel).
  11. Boucles de contrôle TDS (On/Off).
  12. Réponse d’un système TDS à une entrée pas à pas.
  13. Boucles de contrôle TDS (Proportionnelles).
  14. Boucles de contrôle TDS (Proportionnelle + Intégrale).
  15. Boucles de contrôle TDS (Proportionnelle + Dérivée).
  16. Boucles de contrôle TDS (Proportionnelle + Dérivée + Intégrale).
  17. Réglage PID pour un système de contrôle TDS (Ziegler-Nichols).
  18. Ajustement de la constante d’un contrôleur TDS (Courbes de Réaction).
  19. Étalonnage du capteur de conductivité et TDS.

Contrôle de processus en cascade :

  1. Contrôle en cascade de température et de niveau.
  2. Contrôle en cascade de la température et du débit.
  3. Contrôle en cascade de température et de pression.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d’un projecteur ou d’un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d’autres institutions d’enseignement technique.
  7. Contrôle du processus de l’unité UCPCNCV via la boîte d’interface de contrôle sans l’ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l’unité UCPCNCV.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
