MBMRC Unité de Balancement à Piston, Contrôlée par Ordinateur (PC)
7.1.3.- STATIQUE ET DYNAMIQUE
7.2.2.- ENGRENAGES, DIFFÉRENTIELS ET TRANSMISSIONS
14.1.3.- STATIQUE ET DYNAMIQUE
SYSTEMES INNOVANTS
L'Unité de Balancement à Piston, Contrôlée par Ordinateur (PC), "MBMRC", est un modèle de moteur à quatre cylindres en ligne qui montre les forces et les moments primaires et secondaires lors de l'équilibre des masses alternatives.
Expansions
NOUVELLES LIÉES
Description Générale

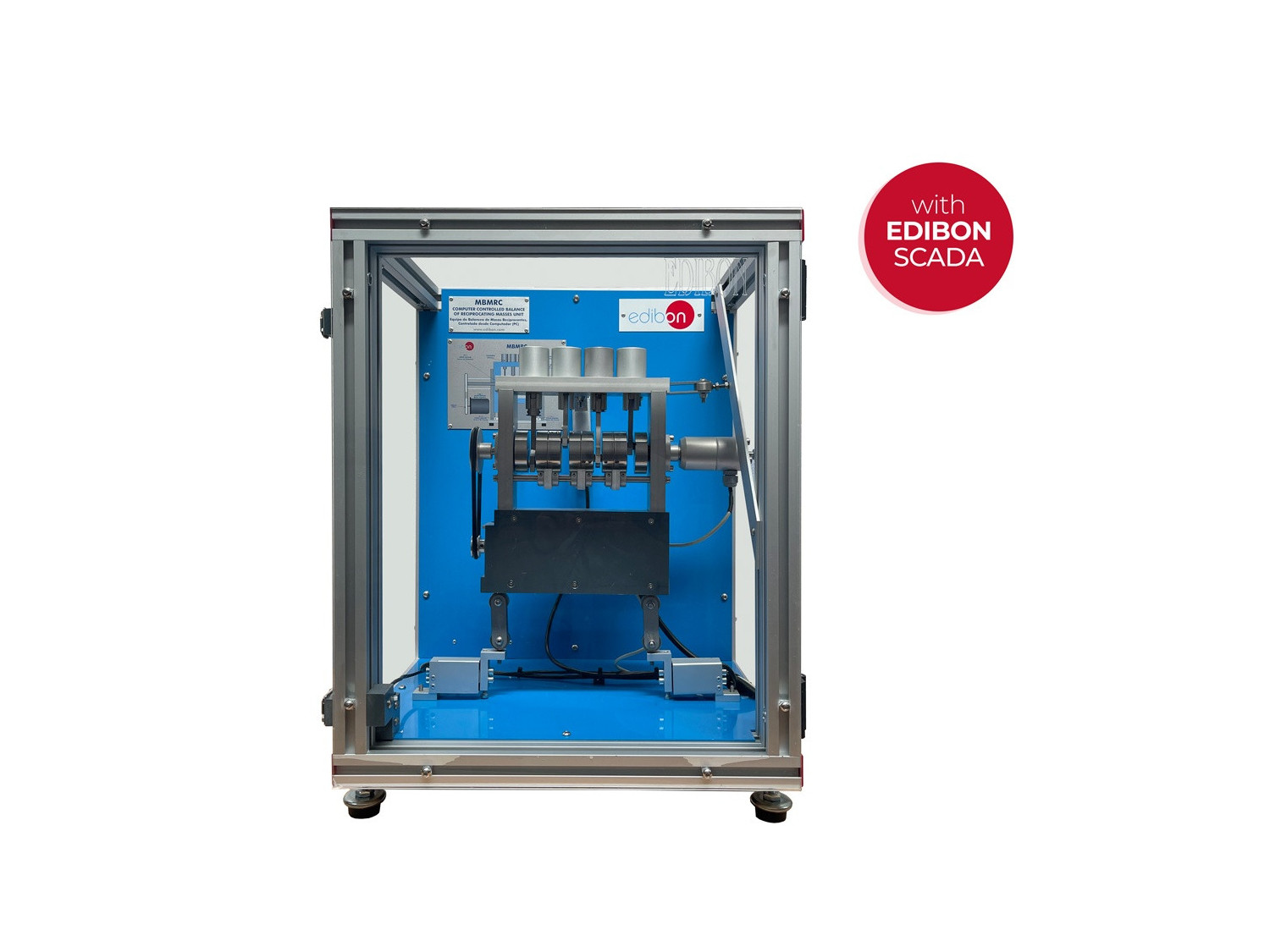

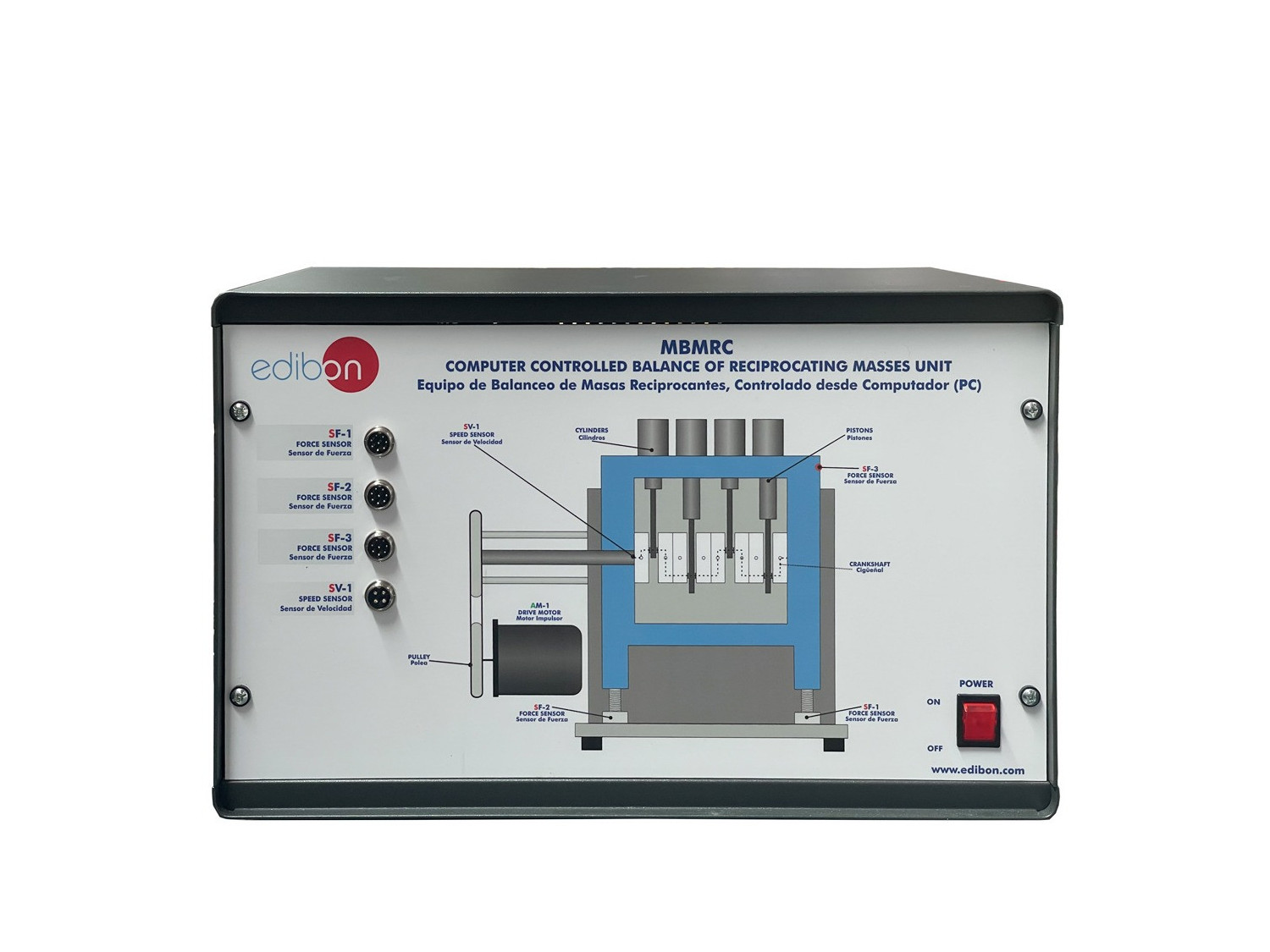

L'Unité de Balancement à Piston, Contrôlée par Ordinateur (PC), "MBMRC", est une unité de banc qui permet d'étudier et d'examiner les masses libres et les moments d'un moteur alternatif à un, deux ou quatre cylindres.

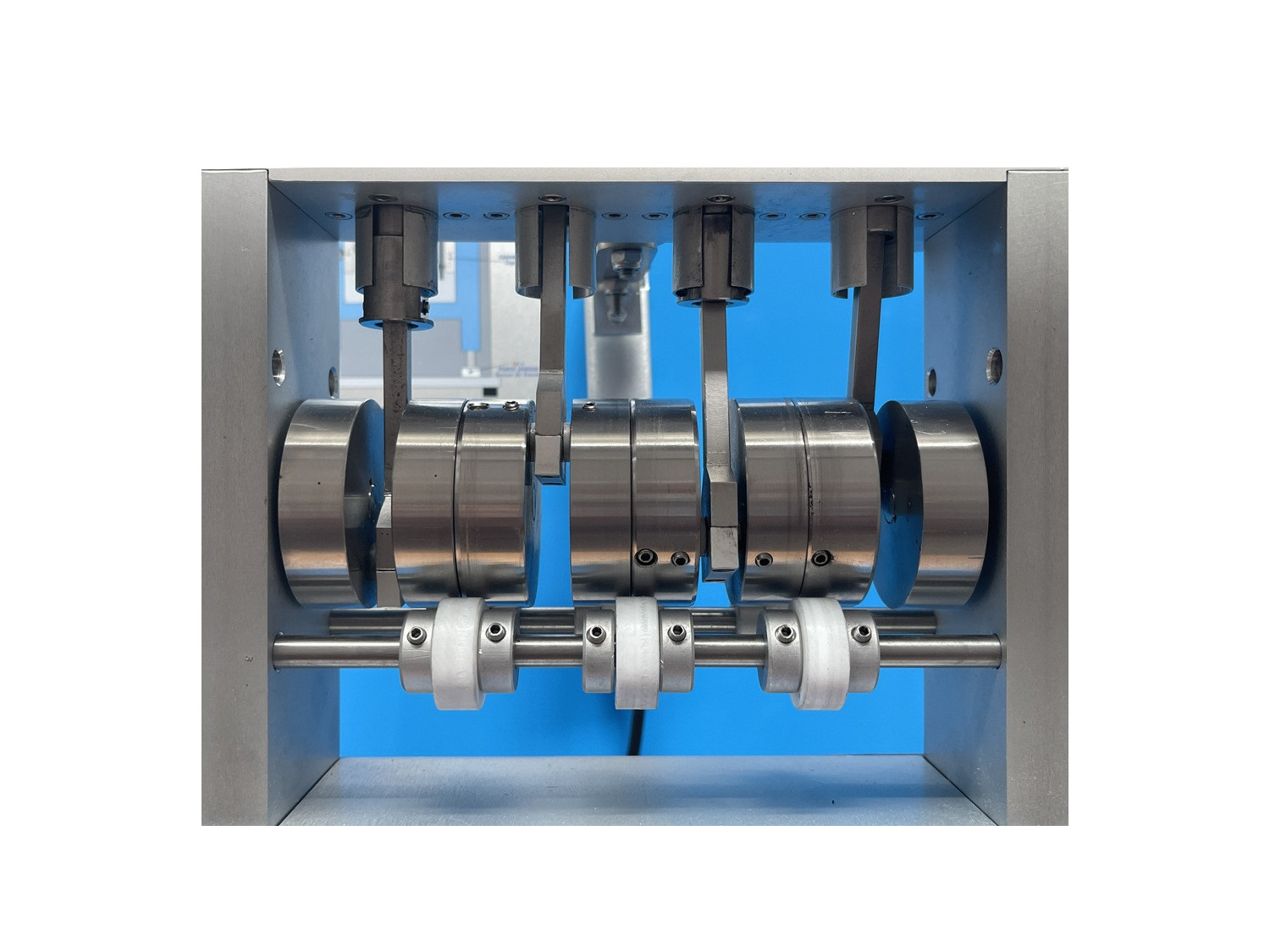

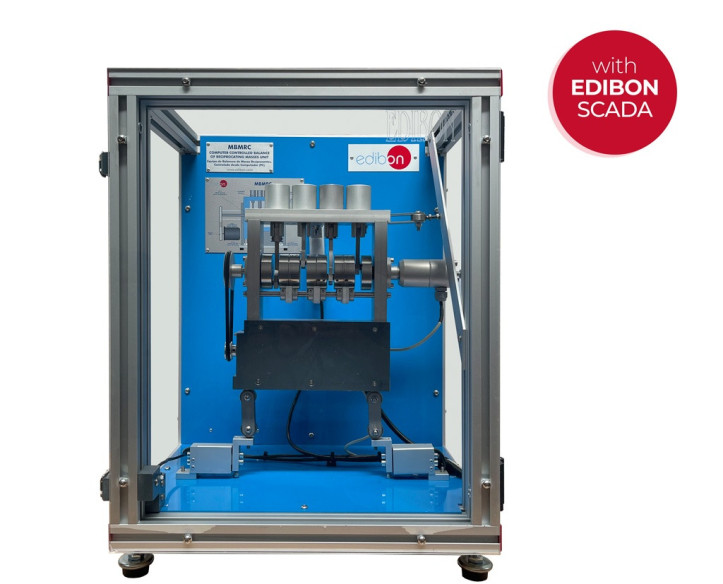

Un cadre robuste porte un support qui maintient un modèle de moteur à quatre cylindres en ligne. Le modèle de moteur comporte un vilebrequin, des bielles, des coussinets, des pistons et un bloc-cylindres.

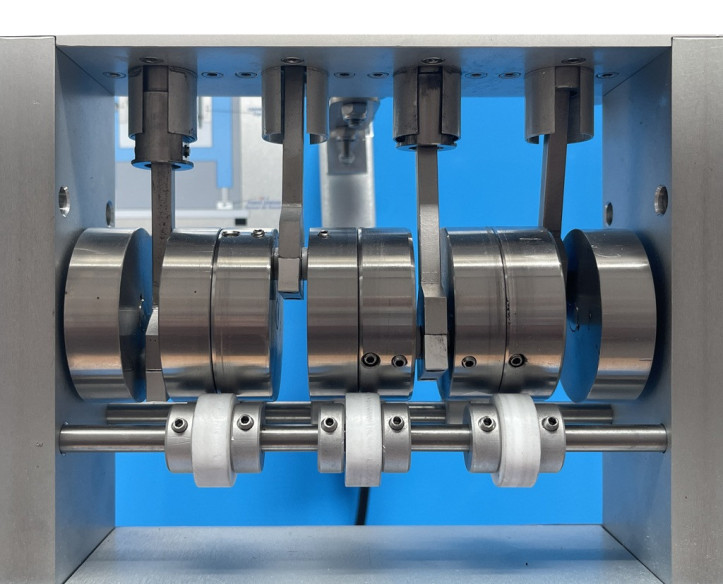

Le vilebrequin comporte des sections réglables et les élèves peuvent faire tourner chaque section par rapport aux autres pour modifier les angles de la manivelle. Pour chaque cylindre, l'angle entre les manivelles peut être ajusté en continu.
Les masses oscillantes peuvent être variées en utilisant des poids supplémentaires au niveau du piston. Chaque piston comprend un trou taraudé pour permettre aux élèves d'ajouter ou de retirer des poids. Ces poids sont solidement fixés pendant le fonctionnement du moteur.

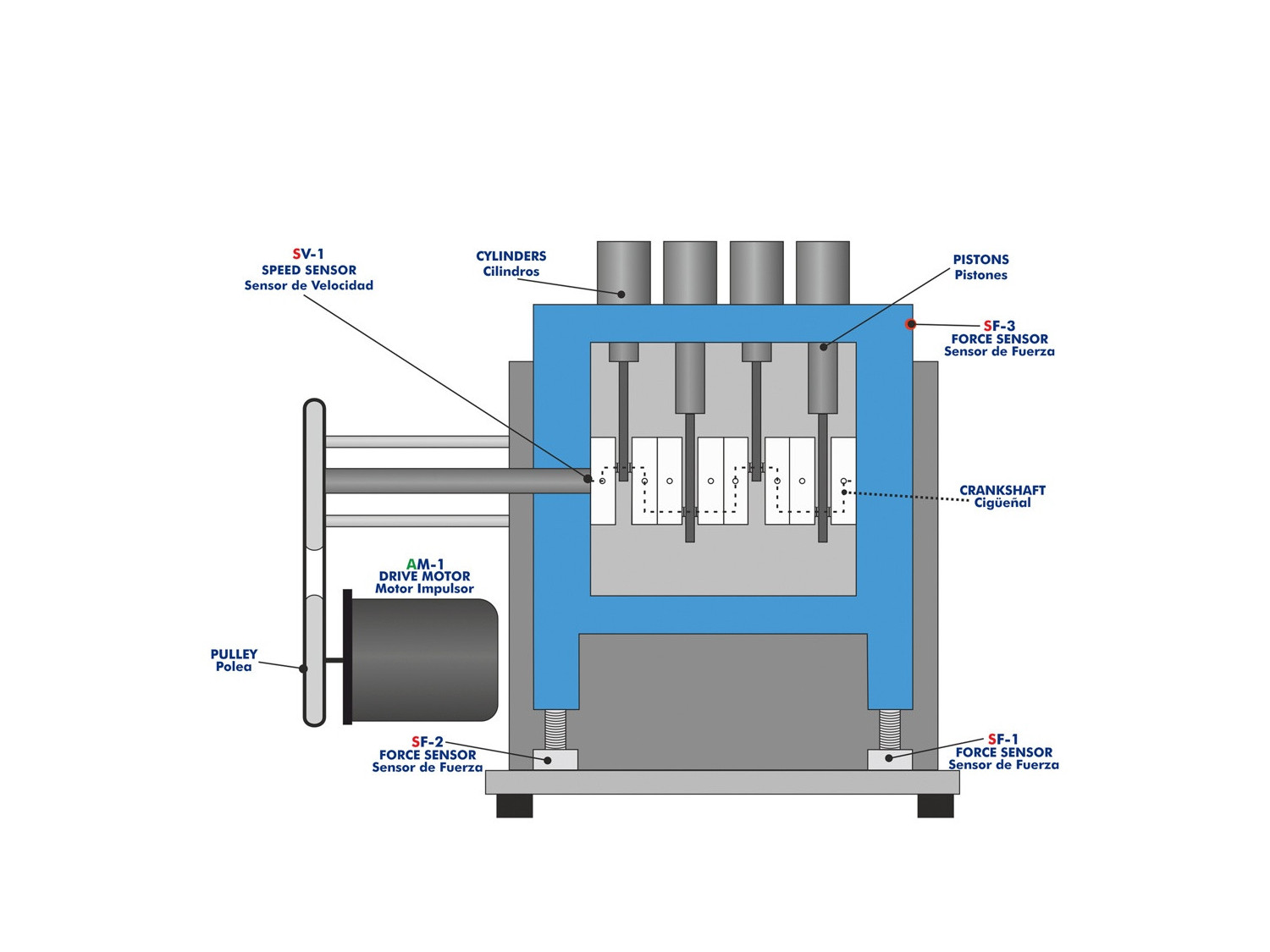

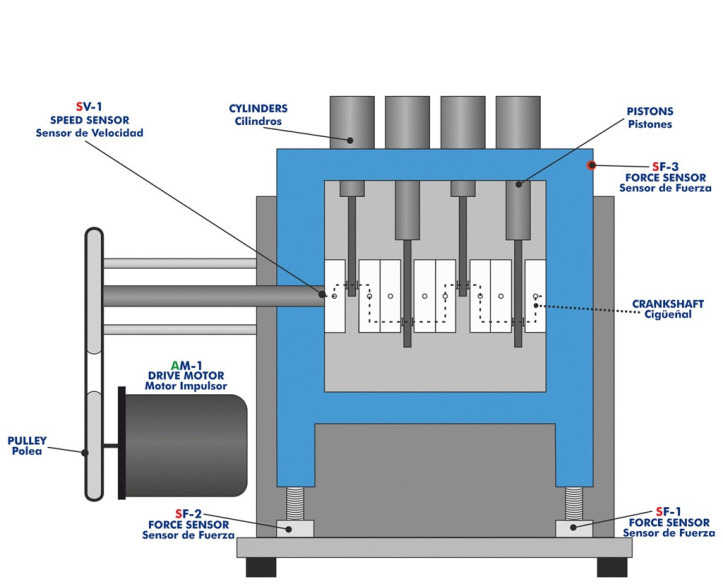

Le vilebrequin du moteur est entraîné par un moteur contrôlé par ordinateur. La vitesse est mesurée par un capteur de vitesse. Les forces et les moments sont mesurés par trois capteurs de force placés sur les supports de l'unité.
Un couvercle de protection transparent protège les élèves du vilebrequin en mouvement et permet de voir les exercices pratiques et les composants de l'unité. Ce couvercle comprend un interrupteur, qui permet d'arrêter automatiquement le moteur d'entraînement si le couvercle est ouvert.

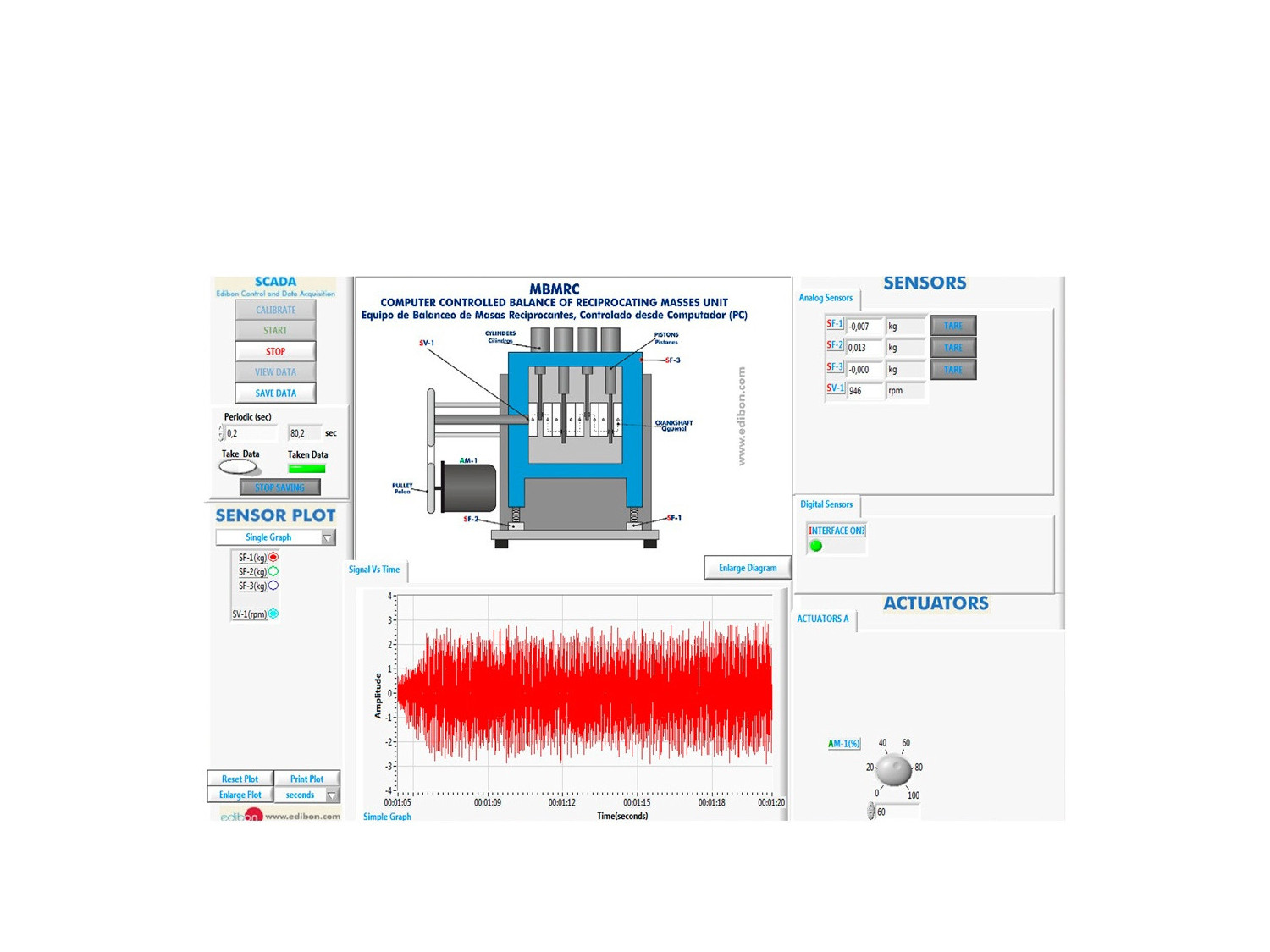

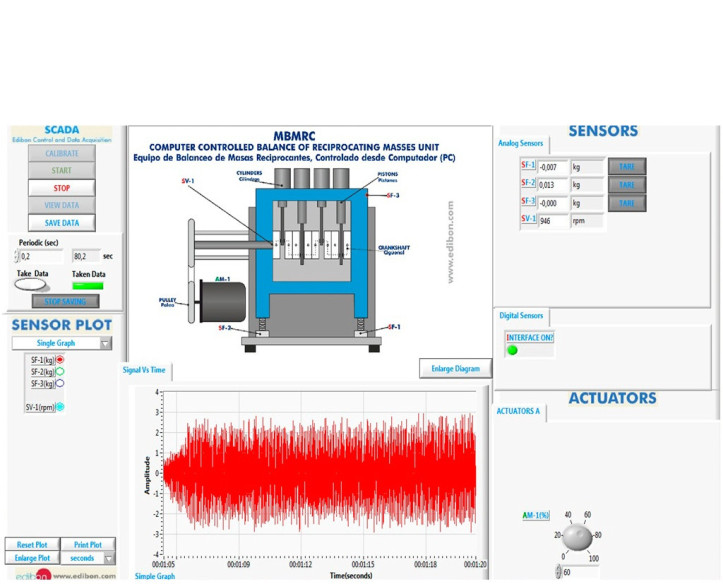

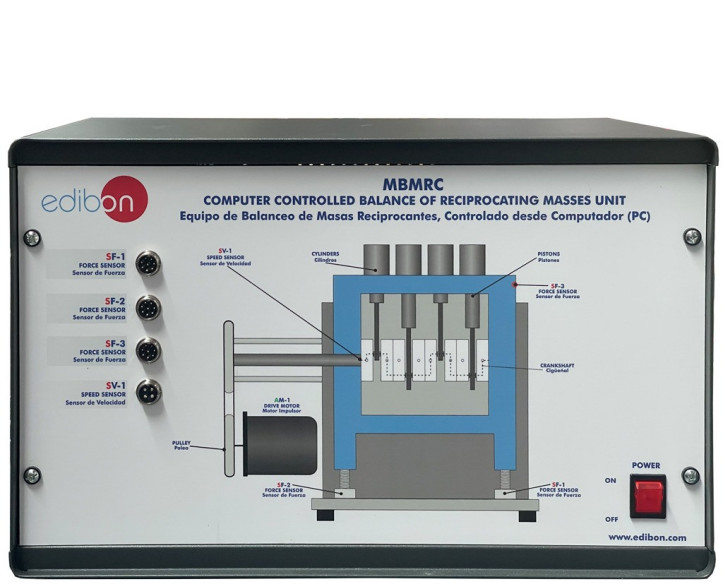

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude des polygones de forces et polygone de moment pour un moteur symétrique.
- Etude des forces et des moments de première et de seconde force pour différents réglages de la manivelle : monocylindre.
- Etude des forces et des moments de premier et second ordre pour différents réglages de la manivelle : bicylindre, angle de 180° entre les manivelles.
- Étude des forces et des moments initiaux et secondaires pour différents réglages des manivelles : quatre cylindres, non symétrique, angle de 90° entre les manivelles.
- Étude des forces et des moments initiaux et secondaires pour différents réglages des manivelles : quatre cylindres, symétrique, angle de 180° entre les manivelles.
- Etude de l'effet des forces de masse en fonction de la vitesse.
- Etude de l'effet des forces de masse en fonction de la masse du piston.
- Calibrage des capteurs.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
- Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité MBMRC via la boîte d'interface de contrôle sans l'ordinateur.
- Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité MBMRC.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
