TGDEC Turbine à Gaz à Deux Arbres, Contrôlée par Ordinateur (PC)

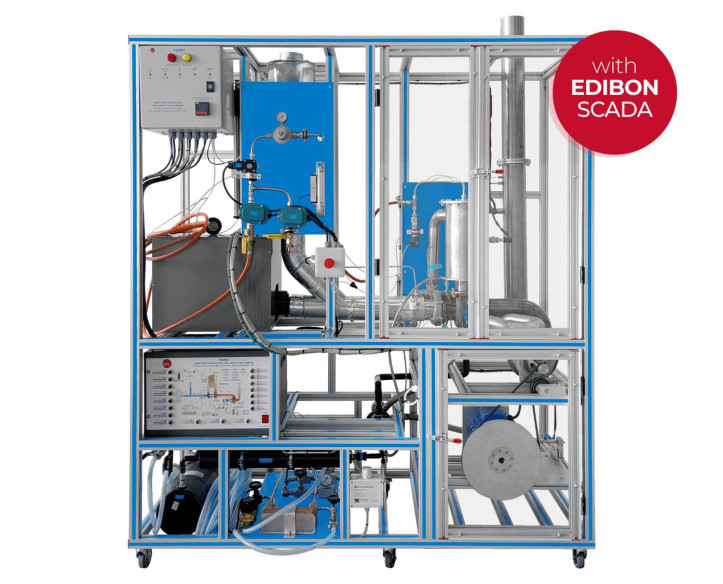

COMPUTER CONTROLLED TWO -SHAFT GAS TURBINE - TGDEC

SYSTEMES INNOVANTS

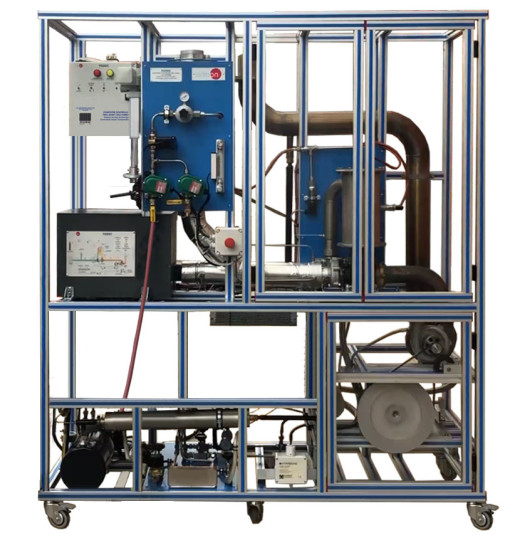

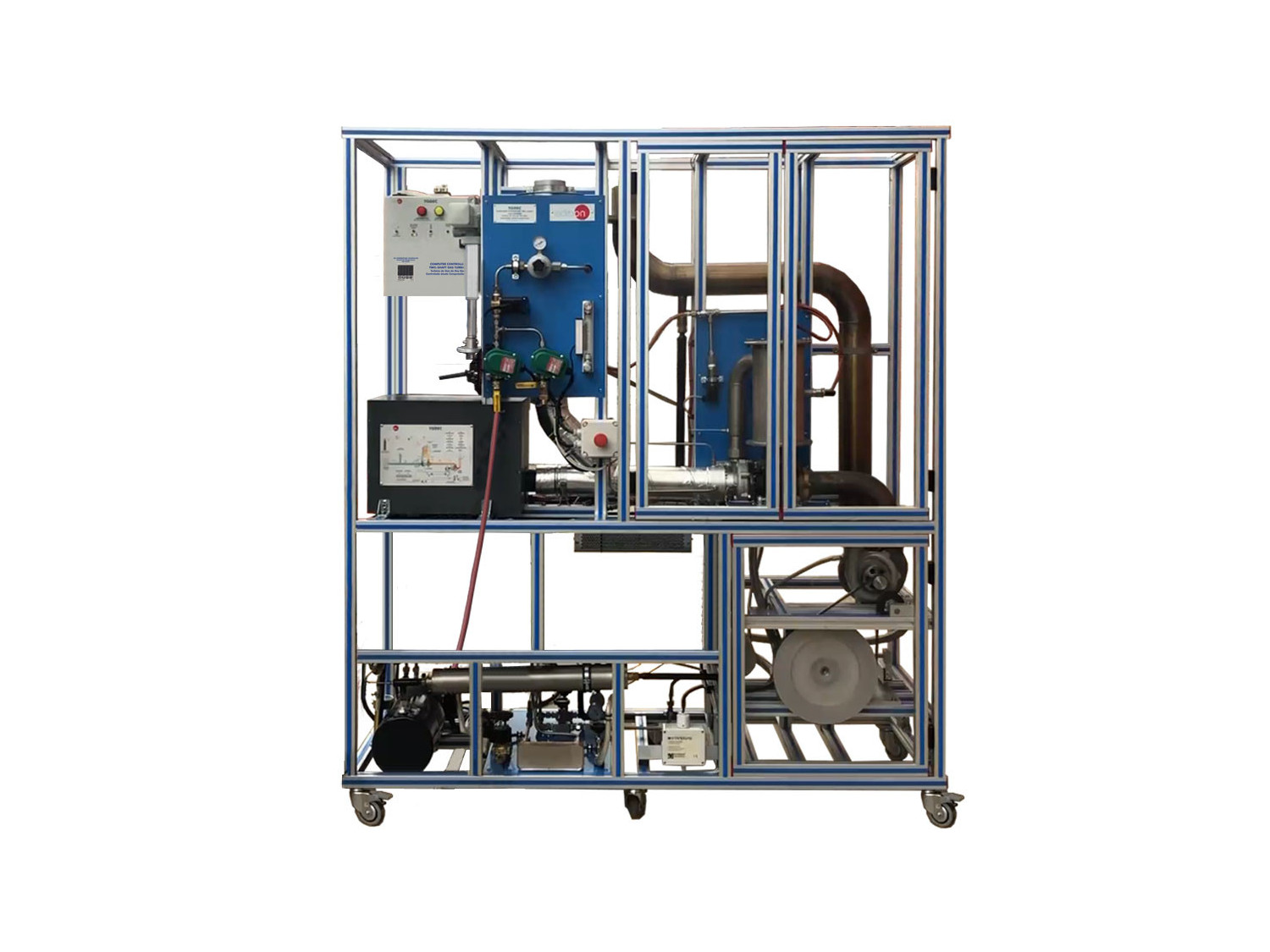

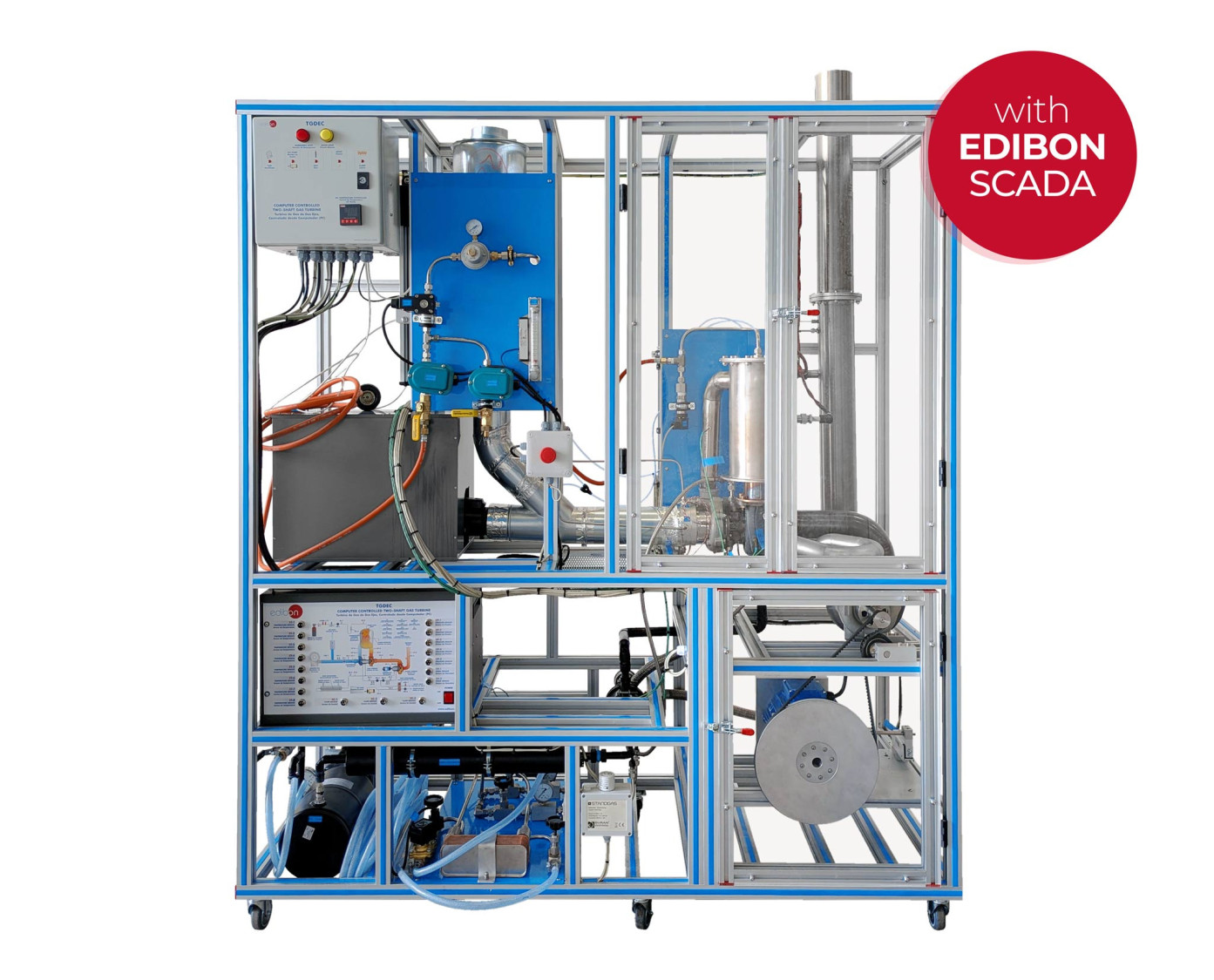

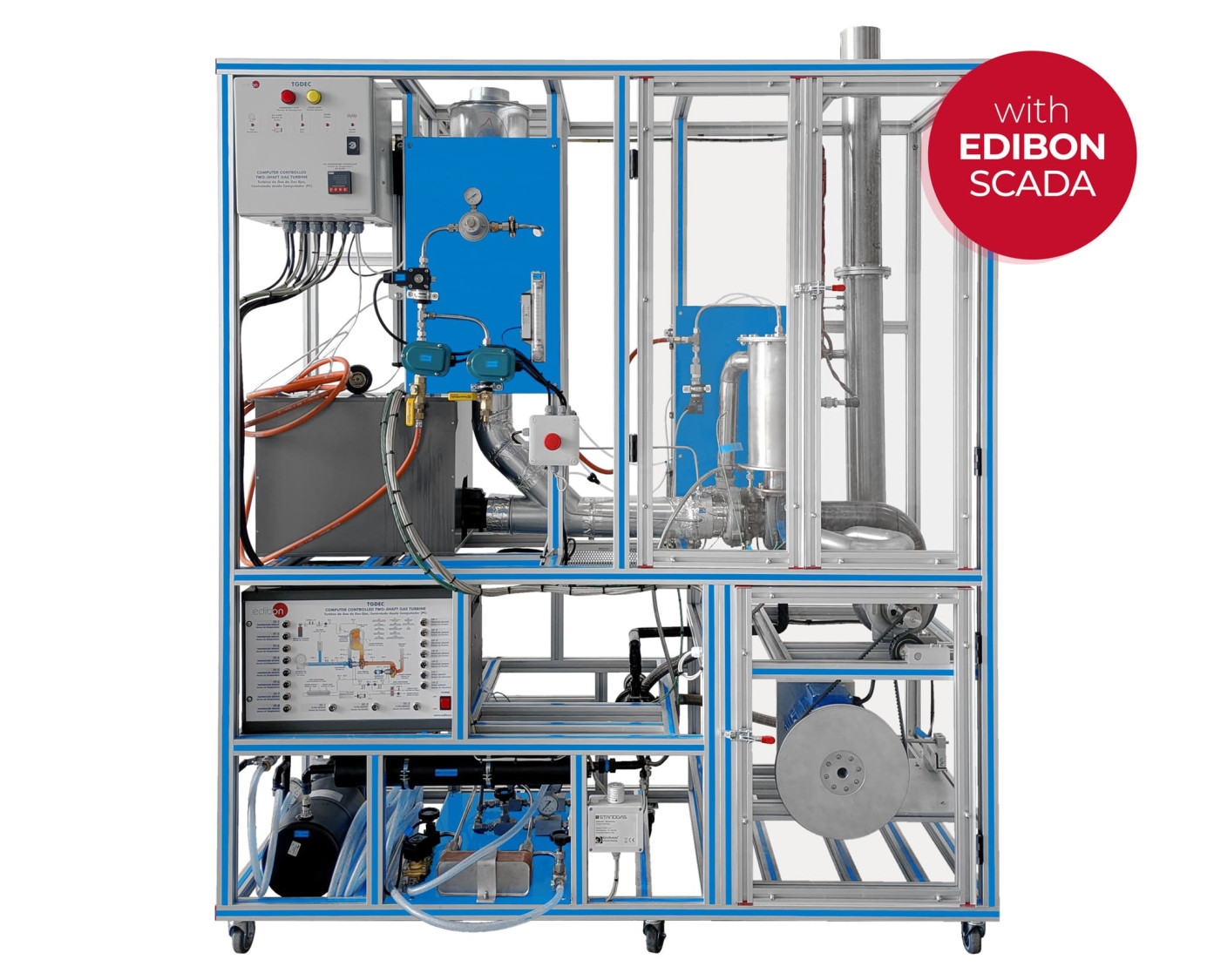

La Turbine à Gaz à Deux Arbres, Contrôlée par Ordinateur (PC), "TGDEC", développée par EDIBON, est un équipement didactique de démonstration du fonctionnement d'une turbine à gaz à deux axes pour la production d'électricité, en plus d'autres utilisations.

Voir description générale

NOUVELLES LIÉES

Description Générale

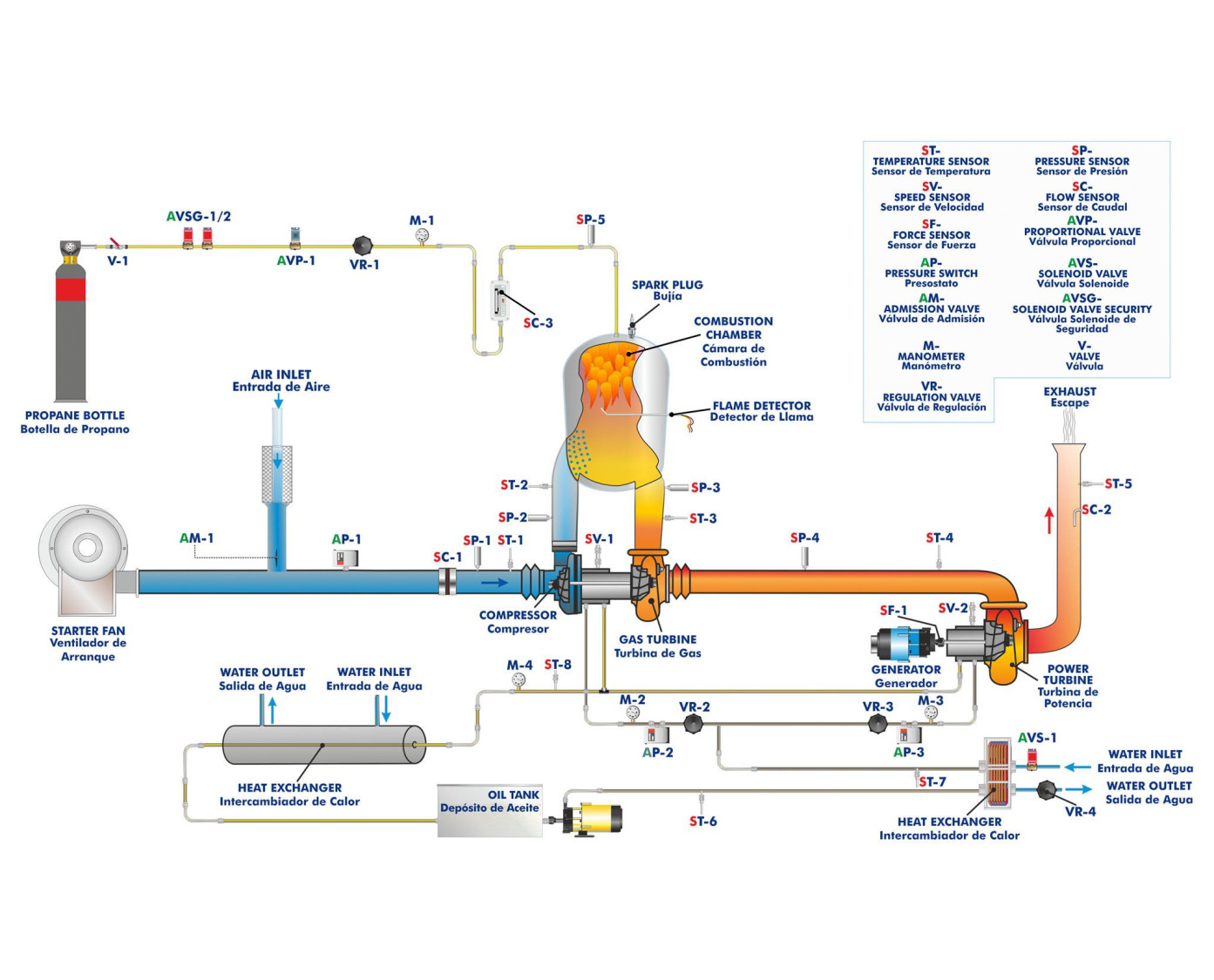

L'élément principal de la Turbine à Gaz à Deux Arbres, Contrôlée par Ordinateur (PC) "TGDEC" est la Turbine Haute Pression, également appelée Turbine de Génération de Gaz. C'est dans le composé de:

  • Compresseur de type radial, qui est alimenté par l'air atmosphérique puis comprimé.
  • Chambre de combustion tubulaire. Dans toute combustion, il y a un combustible (gaz propane), un oxydant, qui dans ce cas est l'air, et l'énergie d'activation, qui provoquera l'inflammation du mélange.
  • Turbine d'expansion: Les gaz enflammés dans la chambre de combustion fournissent une partie de l'énergie qu'ils ont dans les aubes de turbine.

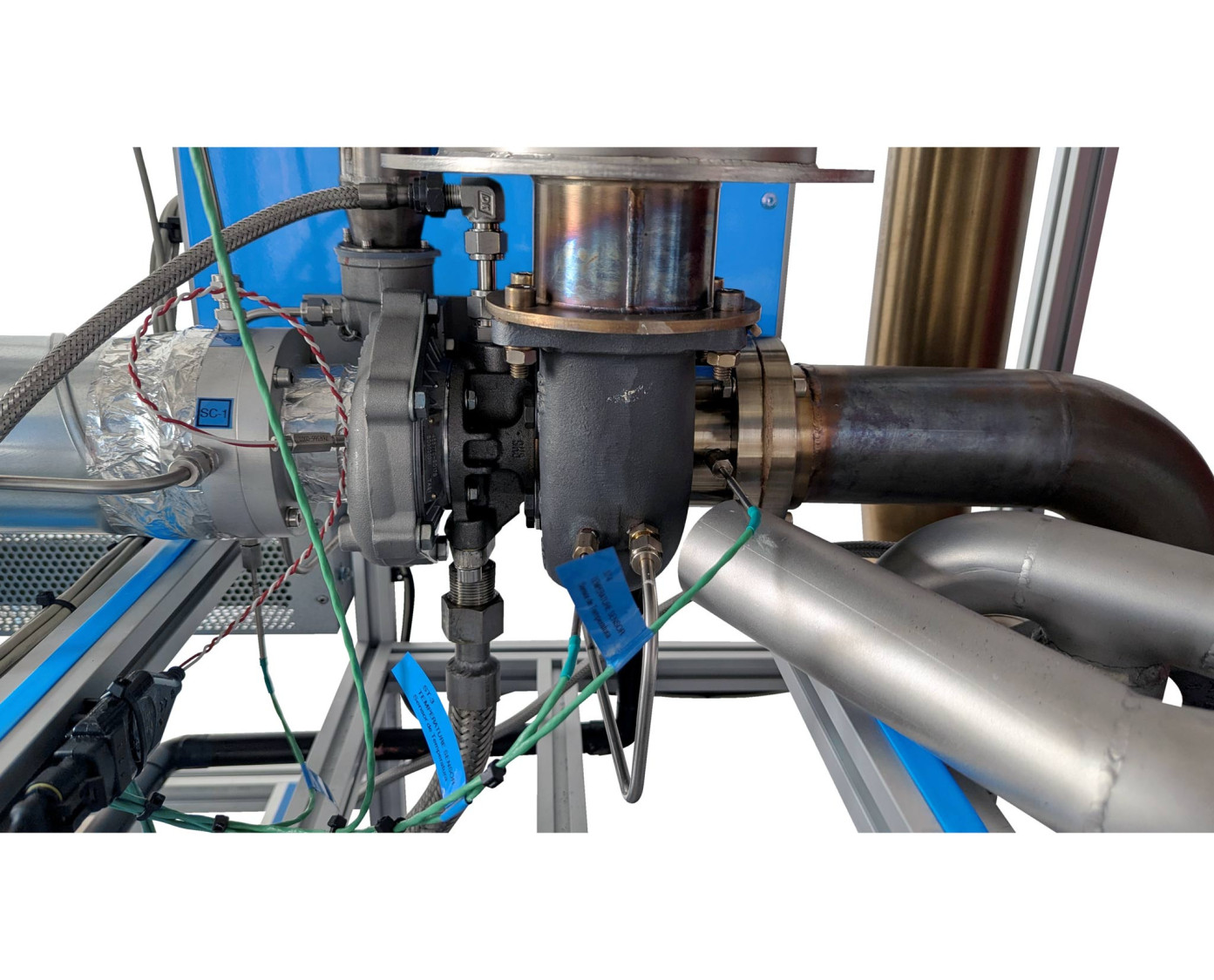

Le compresseur et la turbine sont montés sur le même arbre, de sorte que, lorsque le système est autoportant, une partie de l'énergie thermique de l'installation les gaz de combustion sont utilisés pour déplacer le compresseur.

L'énergie thermique restante des gaz de combustion est dirigée vers la turbine basse pression, également appelée turbine de puissance. Dans celui-ci, le reste de l'énergie provenant des gaz de combustion est converti en énergie mécanique, qui est convertie en énergie électrique au moyen d'un générateur couplé à la turbine.

De plus, l'équipement TGDEC comprend:

  • Système de démarrage: Il s'agit d'un ventilateur centrifuge entraîné par un moteur électrique. L'air envoyé par ce ventilateur frappe l'air sur les aubes du compresseur produisant la rotation de la turbine haute pression.
  • Installation de combustible: La conduite de gaz combustible se compose d'un robinet à boisseau sphérique pour l'ouverture ou la fermeture de l'alimentation en combustible, d'un robinet à boisseau sphérique pour l'ouverture ou la fermeture de l'alimentation en combustible, d'un robinet à boisseau sphérique d'une vanne de régulation de pression, d'une électrovanne de sécurité et d'un injecteur. Comprend un débitmètre de type rotamètre pour mesurer le débitmètre la consommation de gaz.
  • Système d'allumage: L'énergie d'activation du mélange air-carburant sera l'énergie qui enflammera la flamme. C'était se compose d'une électrode d'allumage ou d'une bougie d'allumage alimentée par un transformateur de bougie d'allumage. Une électrode d'ionisation est l'électrode qui détecte dans l'air ambiant chaque fois que la flamme est allumée.
  • Système de lubrification: Il se compose d'un réservoir d'huile de 5 l. A partir de ce réservoir, il y a une pompe à engrenages pour entraîner l'huile jusqu'aux roulements des deux arbres de turbine. L'installation est complétée par une unité de filtration et deux vannes d'alimentation. La quantité d'huile à fournir à chaque turbine peut être sélectionnée.
  • Système de réfrigération: Il est composé d'un échangeur de chaleur à plaques et d'un échangeur de chaleur tubulaire à travers lequel l'huile est transférée à l'huile la chaleur qui conduit à l'eau de refroidissement.

L’équipement comprend une interface compacte basée sur un contrôleur logique programmable (PLC) industriel, qui permet pour fonctionner à partir de l’IHM à écran tactile intégré. Au moyen de cet écran tactile avec interface homme-machine (HMI), il est possible de fournir un contrôle local.

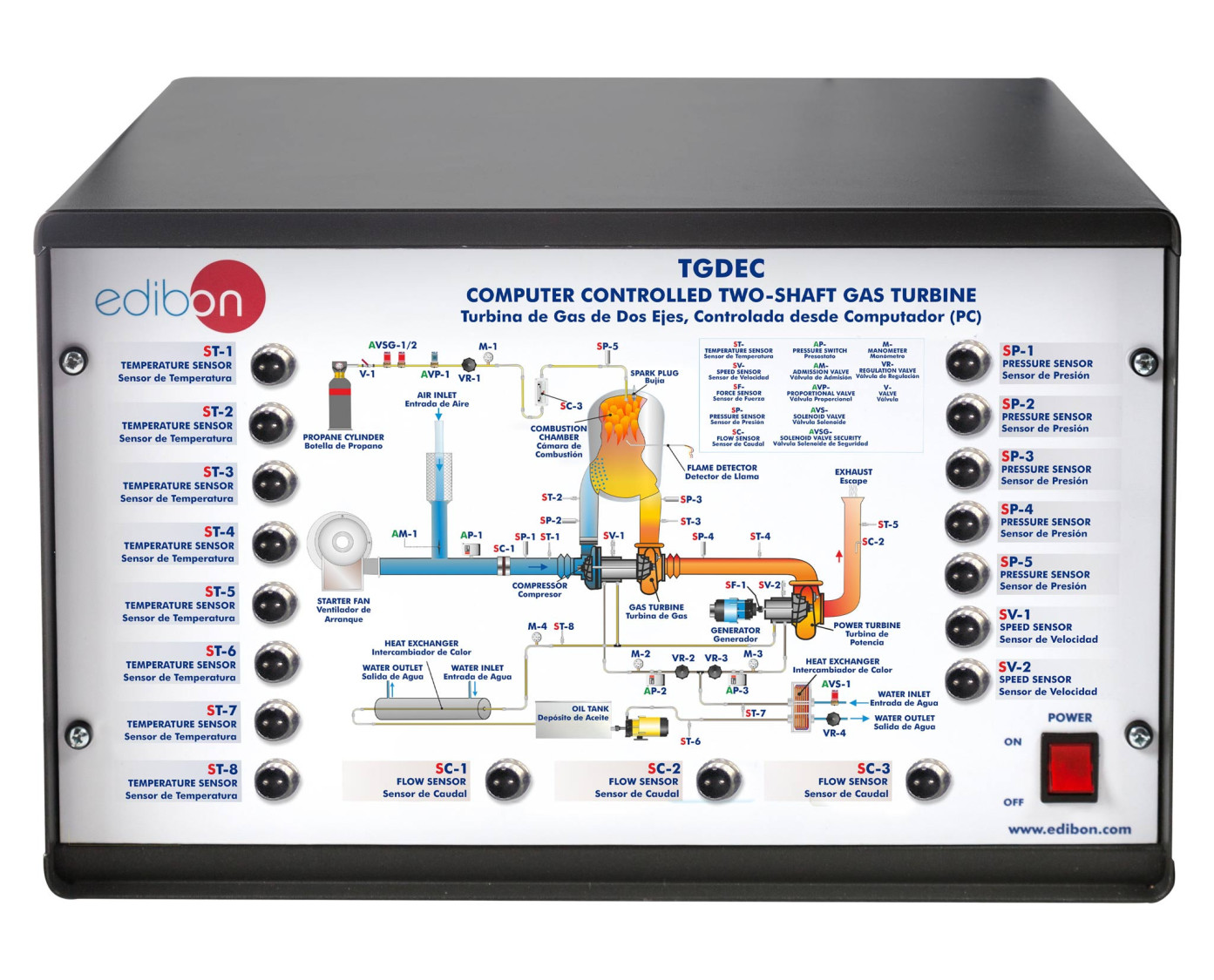

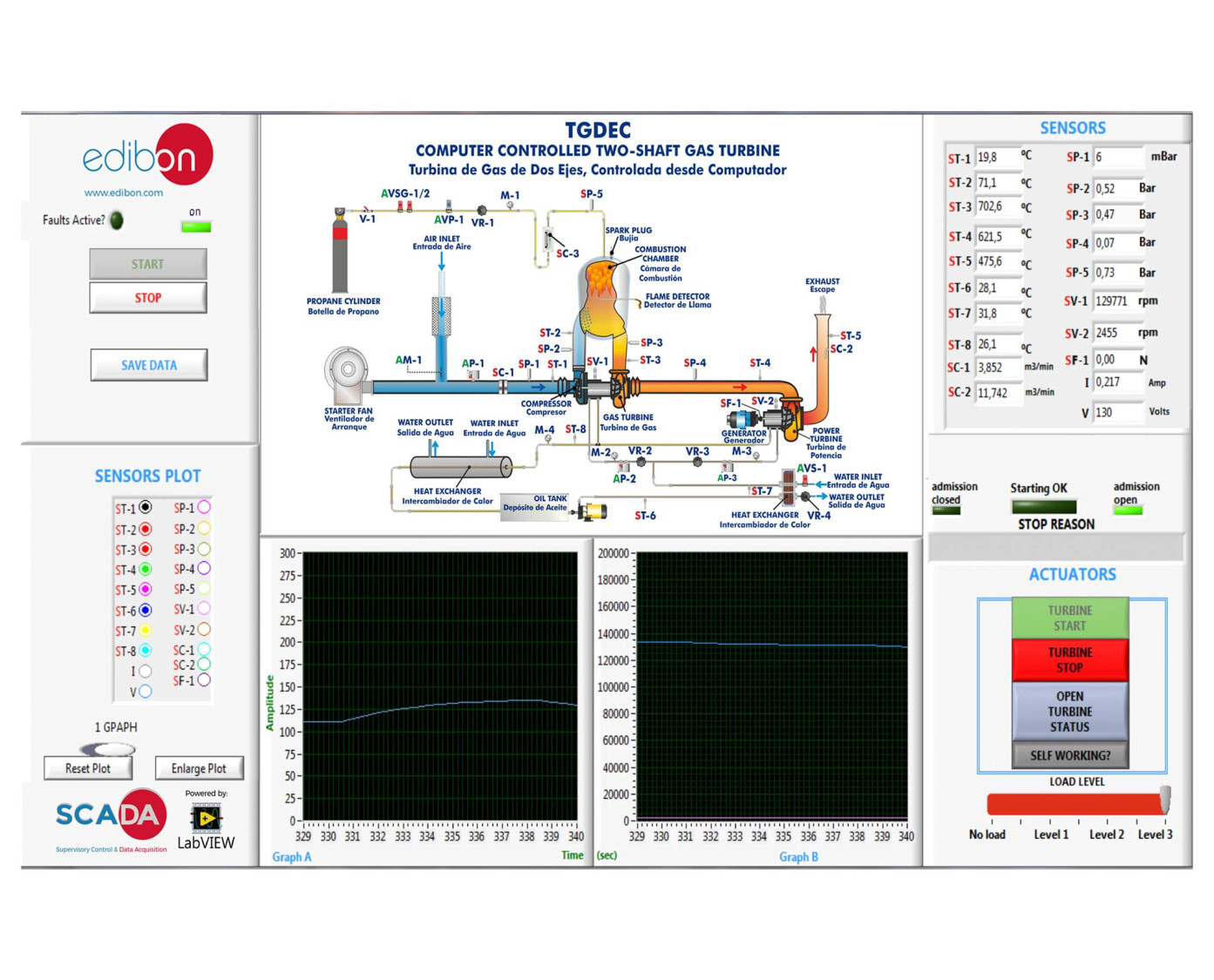

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étudier le fonctionnement d'une turbine à gaz.
  2. La détermination de la performance d'une turbine à gaz.
  3. Opération de détermination du point du compresseur.
  4. Fonctionnement avec turbine de puissance.
  5. Détermination de la consommation de carburant.
  6. Efficacité thermique.
  7. Le cycle de l'air standard.
  8. Bilan thermique.
  9. Travaux de rapport (rapport).
  10. Ratio (rapport) de pression.
  11. Les pertes de pression.
  12. Ratio (rapport) d'air et de carburant.
  13. L'efficacité de combustion.
  14. Enregistrement de la courbe caractéristique de la turbine.
  15. Détermination de l'efficacité du compresseur.
  16. Détermination de l'efficacité de la turbine haute pression.
  17. Détermination de l'efficacité de la sortie de turbine (basse pression).
  18. Les mesures de température.
  19. Puissance de sortie efficace de la turbine.
  20. Les systèmes de sécurité dans le fonctionnement d'une turbine à gaz.
  21. Calibration du capteur.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TGDEC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TGDEC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
