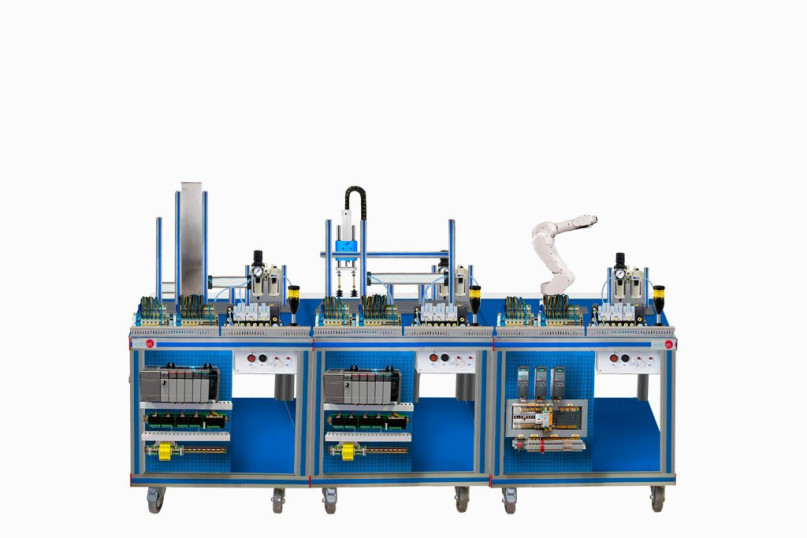

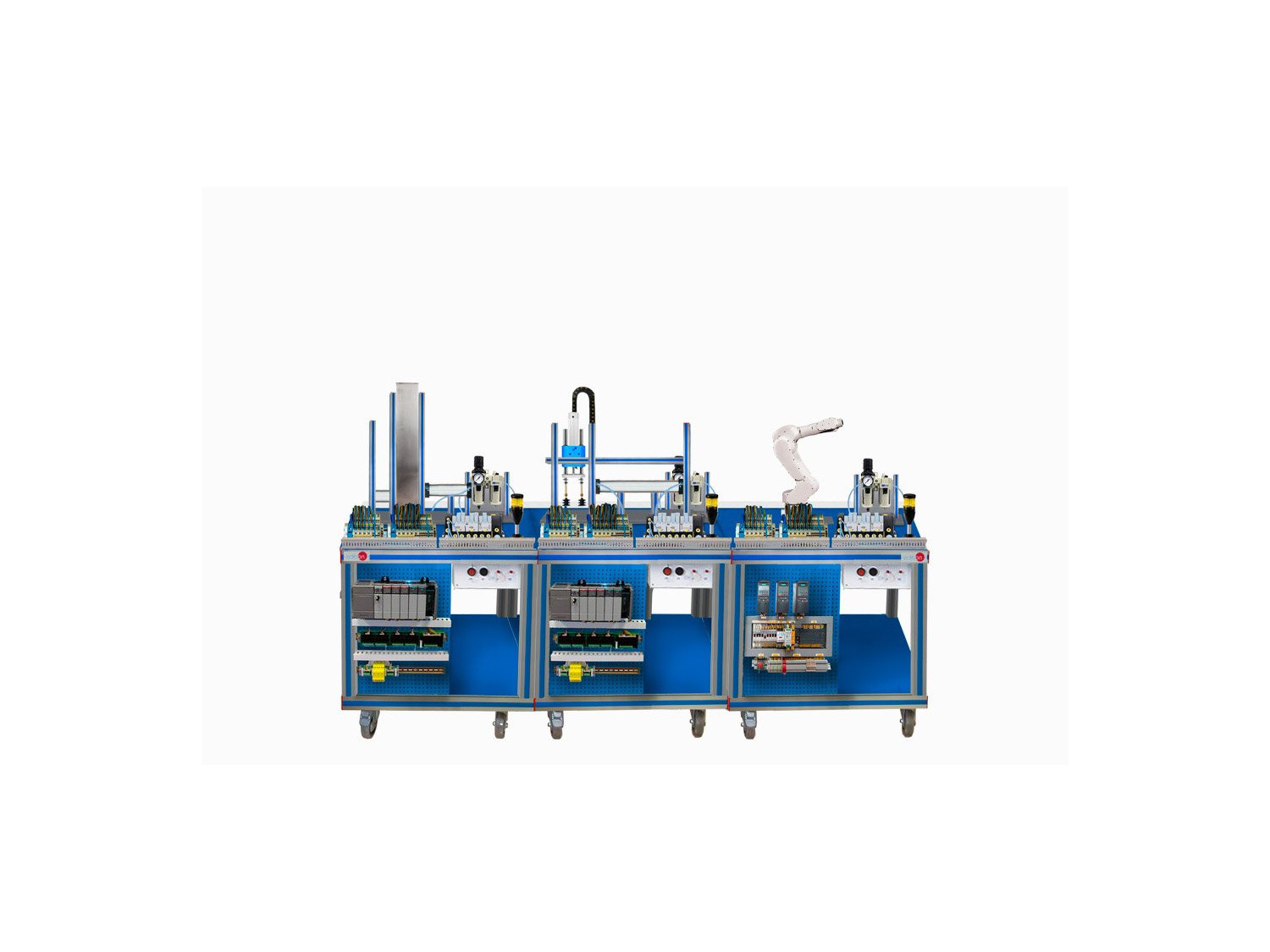

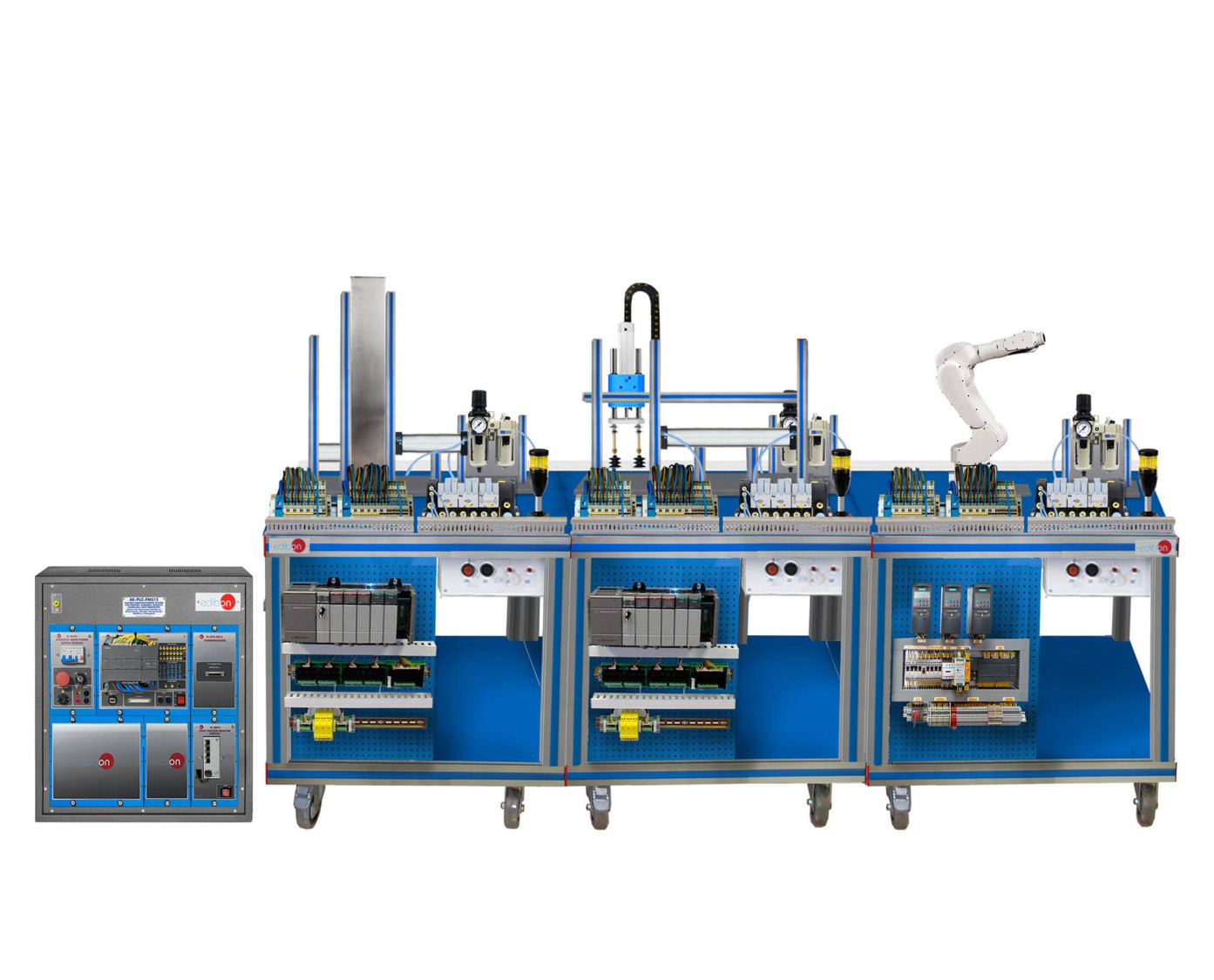

AE-PLC-FMS15 Système de Fabrication Flexible d'Alimentation, Assemblage, Manipulation Robotique et Transport

Le Système de Fabrication Flexible d’Alimentation, Assemblage, Manipulation Robotique et Transport, "AE-PLC-FMS15", conçu par EDIBON, est un système configurable et hautement adaptable, destiné à l’étude et à l’application des principes de l’automatisation avancée dans le contexte de l’Industrie 4.0 et de l’Industrie 5.0. Cet équipement intègre des technologies clés, telles que le contrôle automatisé, l’interconnexion des dispositifs via des réseaux intelligents, la programmation PLC des chaînes de montage et l’analyse des données en temps réel, permettant aux utilisateurs d’explorer les capacités de la fabrication numérisée et connectée qui caractérisent la quatrième révolution industrielle et ouvrent la voie à la Cinquième Révolution Industrielle.

Il se compose de quatre usine-écoles interconnectées qui effectuent des tâches spécifiques d’alimentation, de transport, d’assemblage et de manipulation robotisée, garantissant un flux continu et précis des pièces dans le processus de production. Chacune de ces usine-écoles nécessite son propre PLC de la marque de votre choix (PANASONIC, SIEMENS, ALLEN BRADLEY, MITSUBISHI et/ou OMRON), permettant aux utilisateurs d’explorer comment les concepts avancés de contrôle et de production s’appliquent sur une ligne de fabrication automatisée, où le flux de travail est coordonné par un système PLC central requis (de la même marque que celle choisie pour les usine-écoles) et d’un réseau Ethernet, faisant de l’ "AE-PLC-FMS15" une ressource d’apprentissage complète pour ceux qui s’intéressent à l’ingénierie de l’automatisation et à la fabrication flexible.

Voici les usine-écoles comprises :

• Usine-école d’Alimentation des Pièces, "AE-PLC-A" : elle lance le cycle en transférant les pièces de base de la position d’attente vers le convoyeur.
• Usine-école de Transport Linéaire, "AE-PLC-T" : elle reçoit les pièces de la usine-école de stockage et les positionne pour leur passage vers la usine-école suivante.
• Usine-école de Bras Robotique, "AE-BR" : effectue le vissage à l’aide d’une perceuse automatique intégrée.
• Usine-école de Montage, "AE-PLC-M" : prélève la pièce triée et la place dans un bac de sortie.

Cet unité permet aux étudiants et aux enseignants de s’immerger dans les concepts fondamentaux de l’automatisation industrielle. Grâce à son utilisation, les étudiants acquièrent des compétences pratiques dans la conception et l’exploitation de systèmes automatisés, ce qui leur offre une compréhension approfondie du fonctionnement coordonné des différentes usine-écoles d’une ligne de production réelle. Ce système configurable a été soigneusement conçu pour que chacune de ses usine-écoles remplisse des fonctions spécifiques simulant des processus réels dans l’industrie.

Le Logiciel de Simulation de Systèmes d’Automatisation recommandé, "AE-AS", permet de simuler en 2D et 3D des processus industriels et offre un contrôle et une supervision complets, permettant aux utilisateurs d’expérimenter des logiciels d’automatisation dans un environnement sûr.
