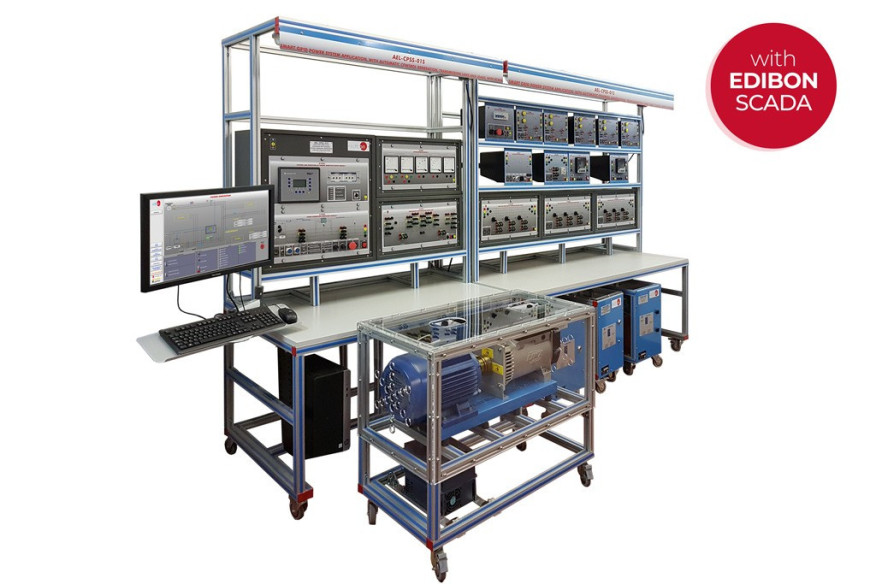

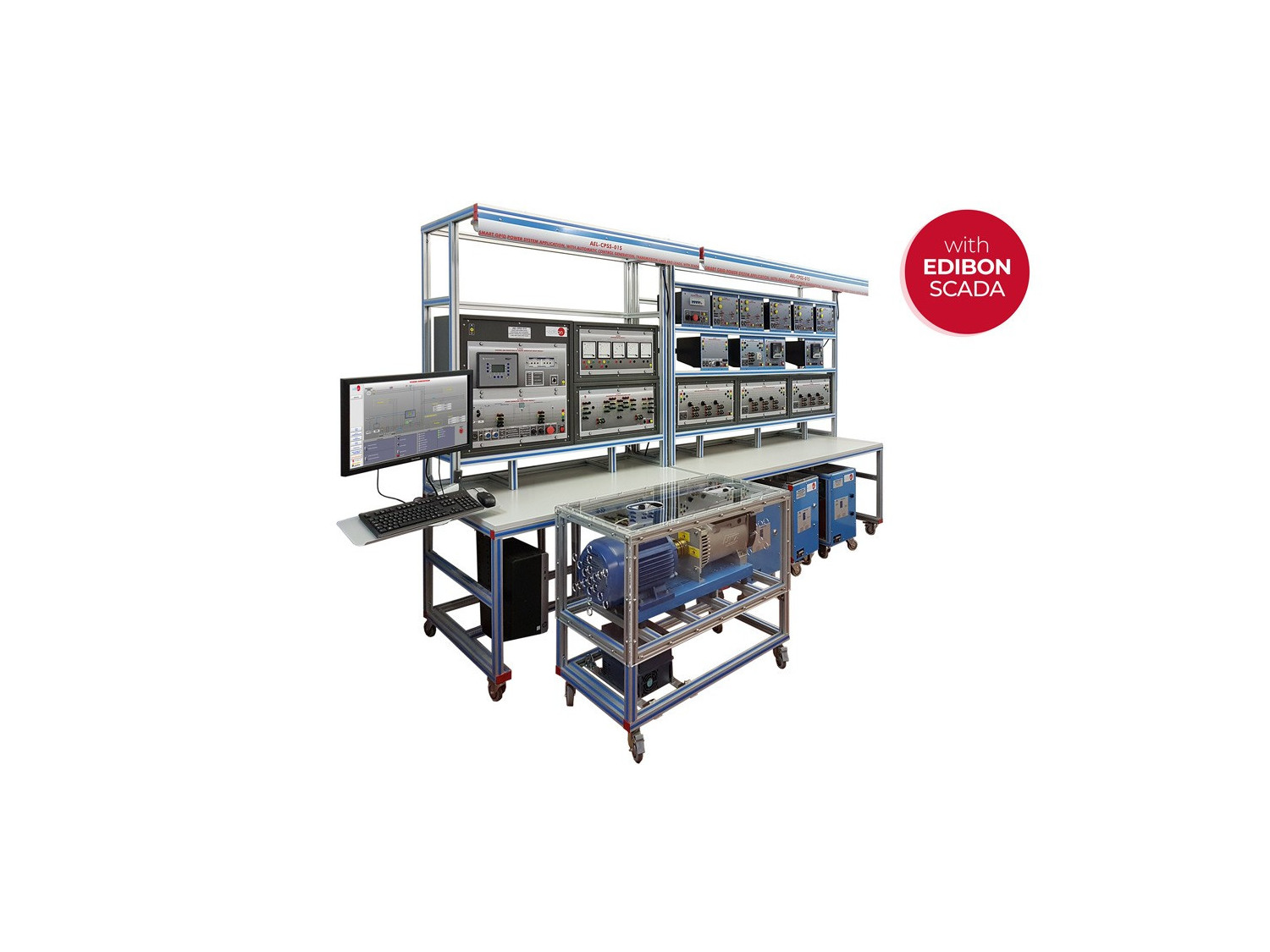

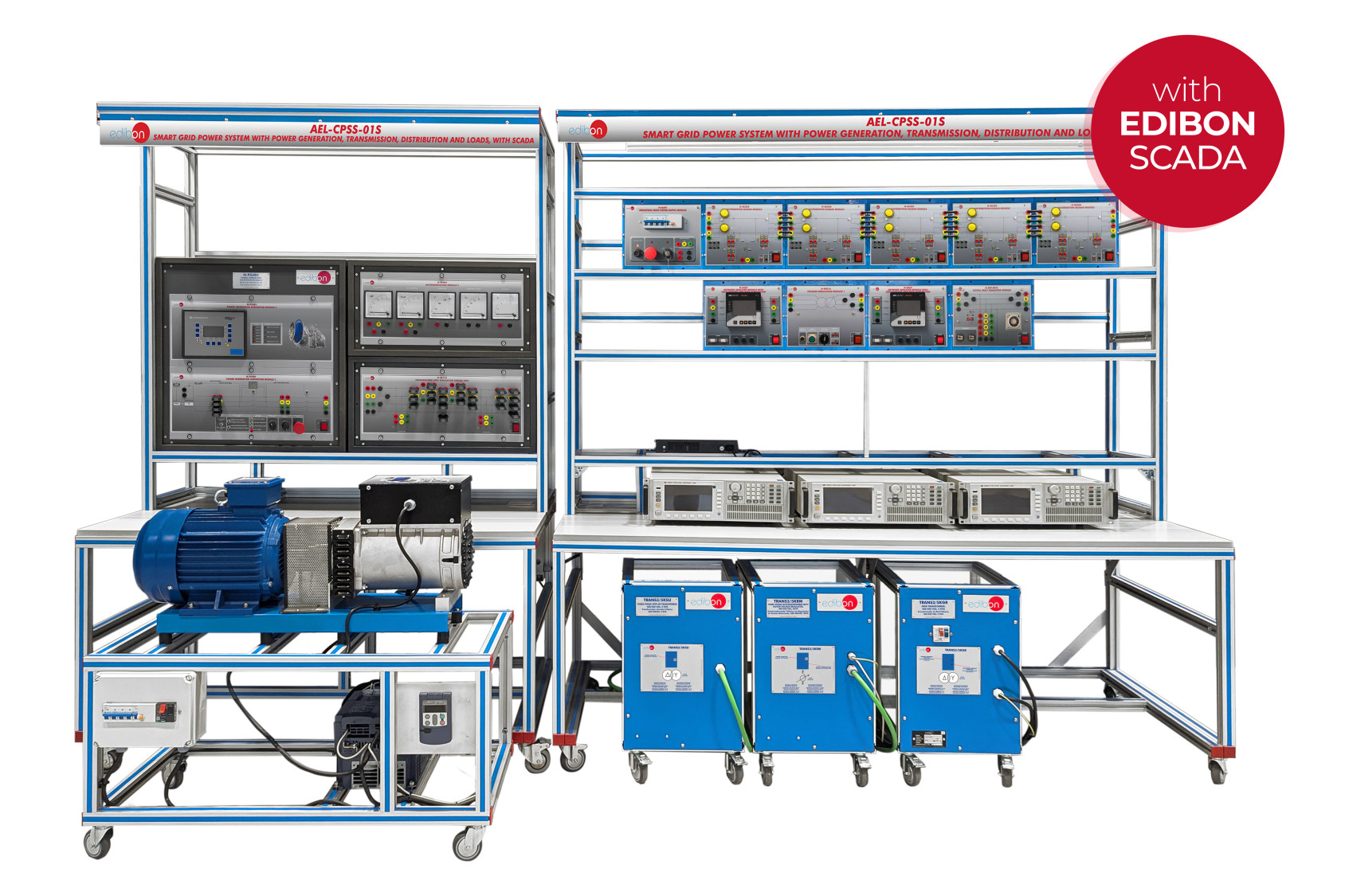

AEL-CPSS-01S Système d'alimentation Smart Grid avec Génération, Transmission, Distribution et Charges, avec SCADA

L'Système d'Alimentation Smart Grid avec Génération, Transmission, Distribution et Charges, avec SCADA, "AEL-CPSS-01S", a été conçu par EDIBON pour la formation aux niveaux théorique et pratique dans le domaine de la production, de la transmission et de la distribution d'électricité.

L'application "AEL-CPSS-01S" offre plusieurs niveaux de formation pour donner à l'utilisateur une connaissance et une expérience complètes des principes les plus importants de contrôle, d'opération et de fonctionnement des systèmes électriques, principes de contrôle, d'exploitation et de fonctionnement des systèmes de production, de transport, de distribution et de consommation.

A cette fin, cette application comprend un manuel spécifique, qui explique au niveau théorique les sujets relatifs aux systèmes électriques haute tension. La thématique du manuel couvre les principes de base du fonctionnement, du contrôle et de l'exploitation des générateurs électriques, de la transmission d'énergie et de la consommation d'énergie. D'autre part, il est prévu une série de modules permettant de mettre en pratique tous les concepts théoriques précédemment étudiés dans ce manuel.

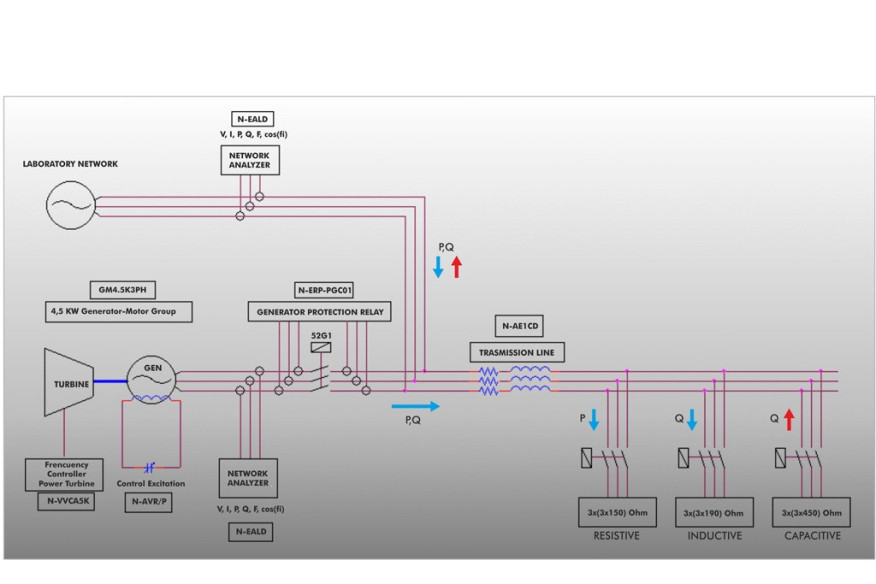

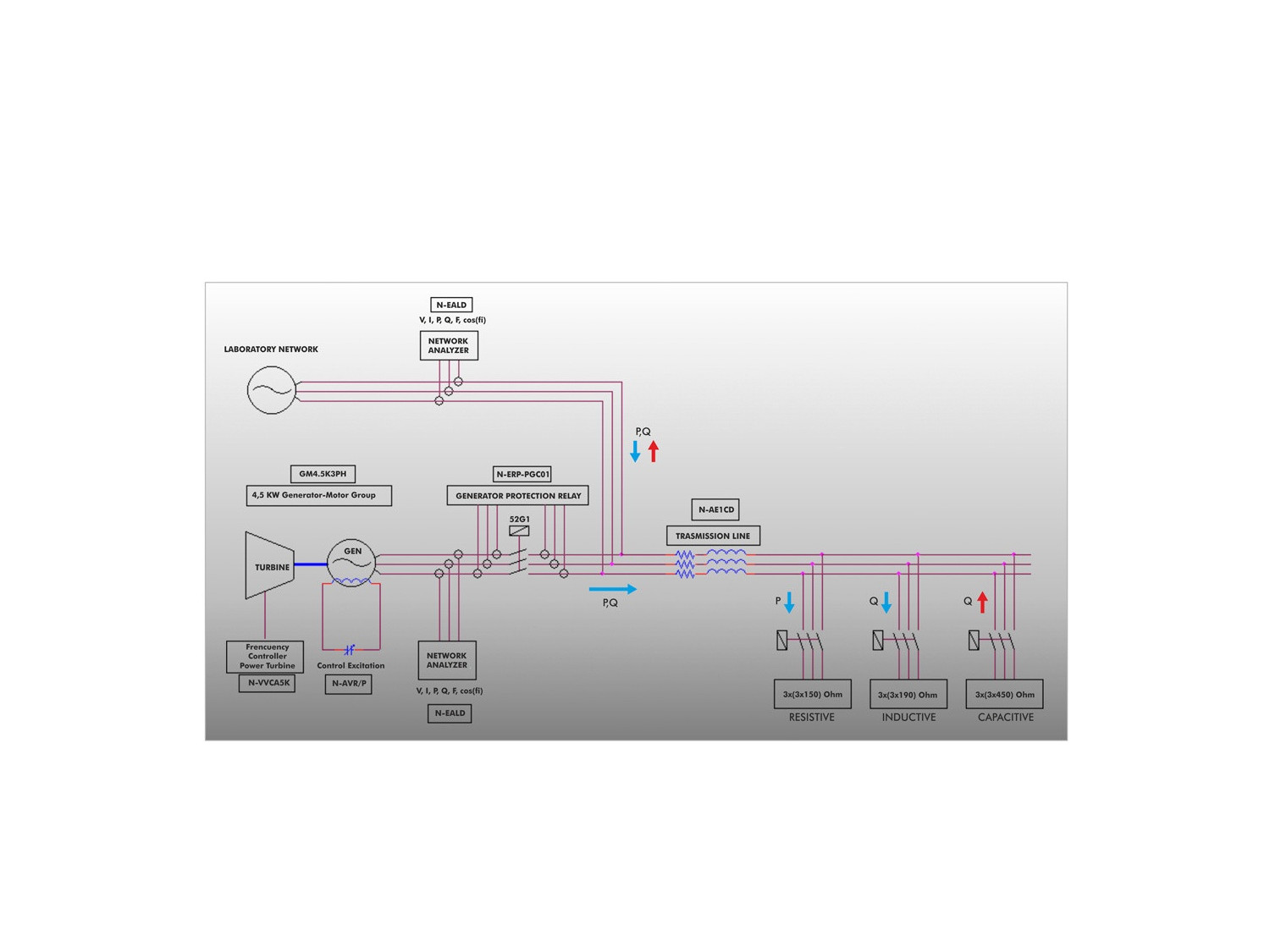

L'un des avantages de cette application est sa modularité et sa flexibilité. Cela permet de réaliser différentes configurations de systèmes électriques réels. Par exemple, l'utilisateur peut configurer le système électrique classique formé par "Production + Transmission/ Distribution + Consommation" ou il peut configurer un Micro-Grid avec "Production + Consommation". fonctionnant également en mode autonome. A tout moment, l'utilisateur peut synchroniser le générateur électrique avec le réseau du laboratoire et il peut développer un véritable réseau de distribution d'énergie. En termes fonctionnels, l'ensemble du système peut être contrôlé localement en actionnant des interrupteurs, des disjoncteurs et des signaux.

d'interrupteurs, de disjoncteurs et de signaux, et à distance par le biais d'un Logiciel d'Acquisition et de Contrôle de Données.

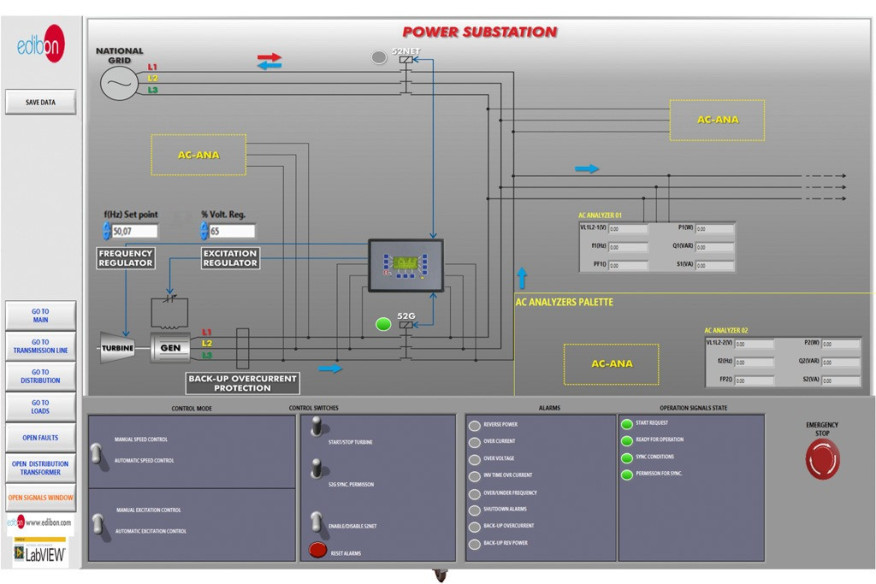

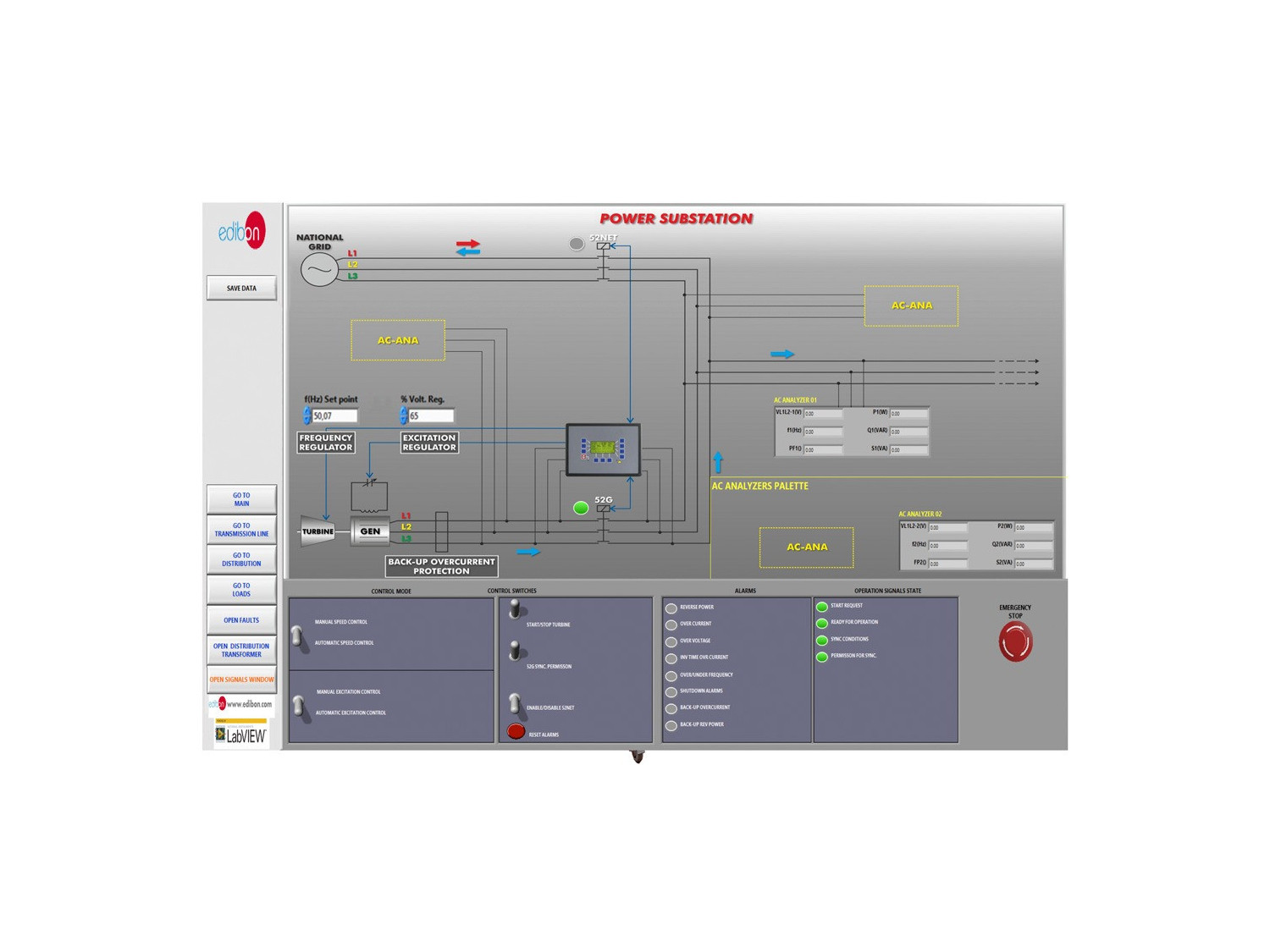

L'application "AEL-CPSS-01S" comprend un logiciel de contrôle et d'acquisition de données (AEL-CPSS-01S/CCSOF) pour le contrôle à distance du système électrique. Le logiciel de contrôle SCADA permet d'effectuer les opérations les plus importantes des systèmes électriques réels, telles que le contrôle de la vitesse et de la tension de la turbine et du synchrone.

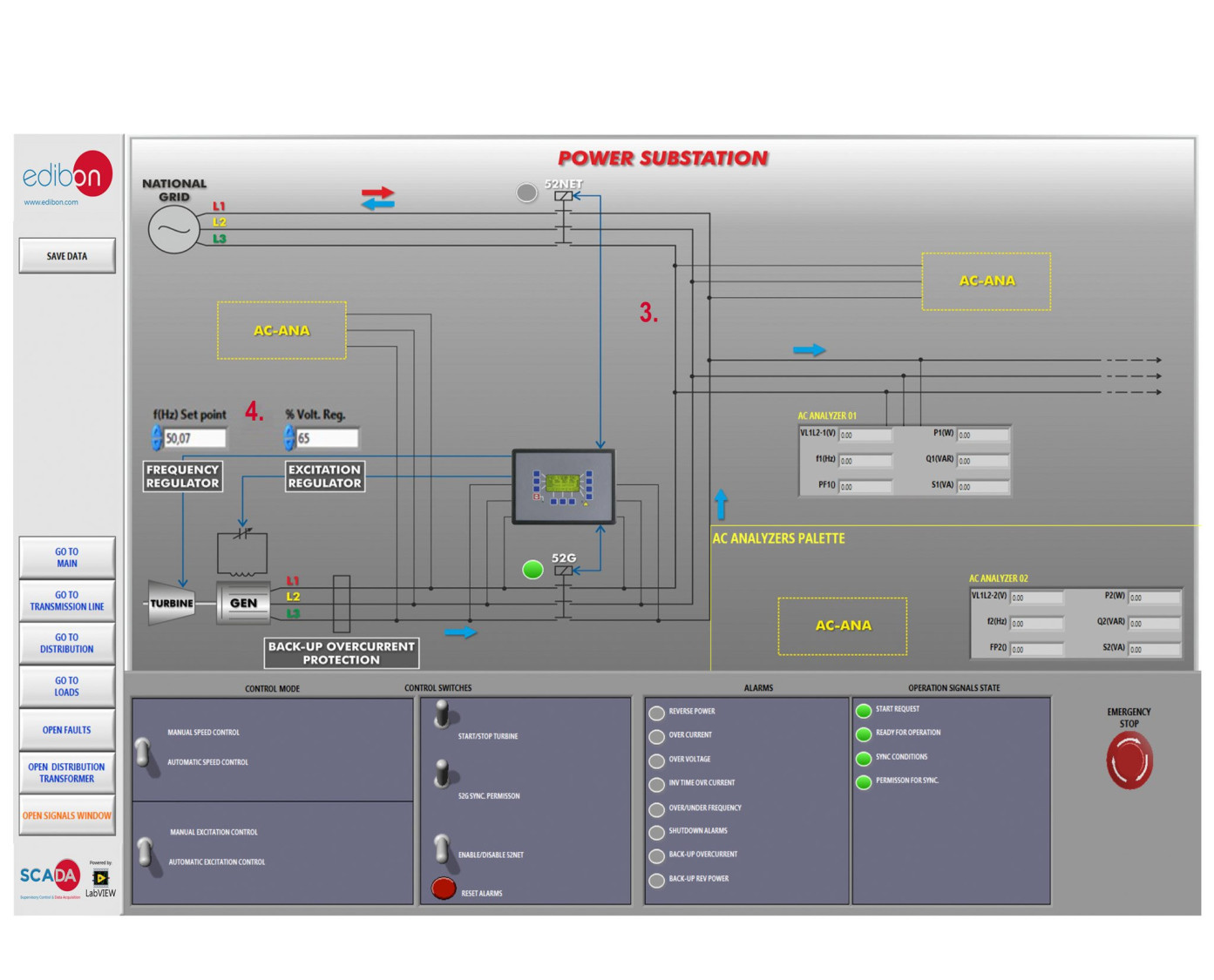

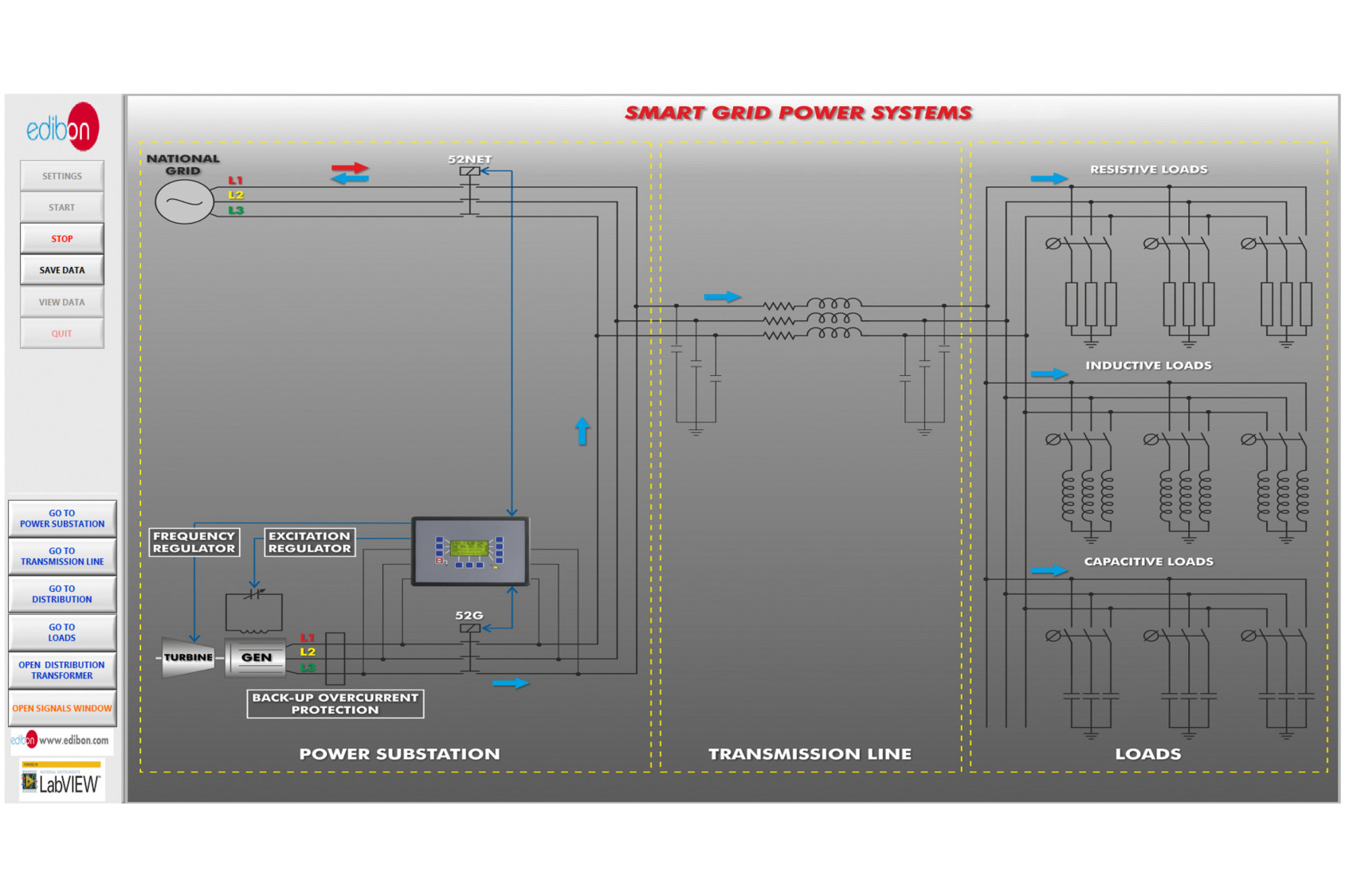

Le logiciel de contrôle SCADA permet d'effectuer les opérations les plus importantes des systèmes électriques réels telles que le contrôle de la vitesse et de la tension de la turbine et du générateur synchrone, les manoeuvres de couplage du générateur avec le réseau (synchronisation), les opérations autonomes avec le générateur, la commutation des charges, les mesures de courant et de tension en différents points du système électrique, etc.

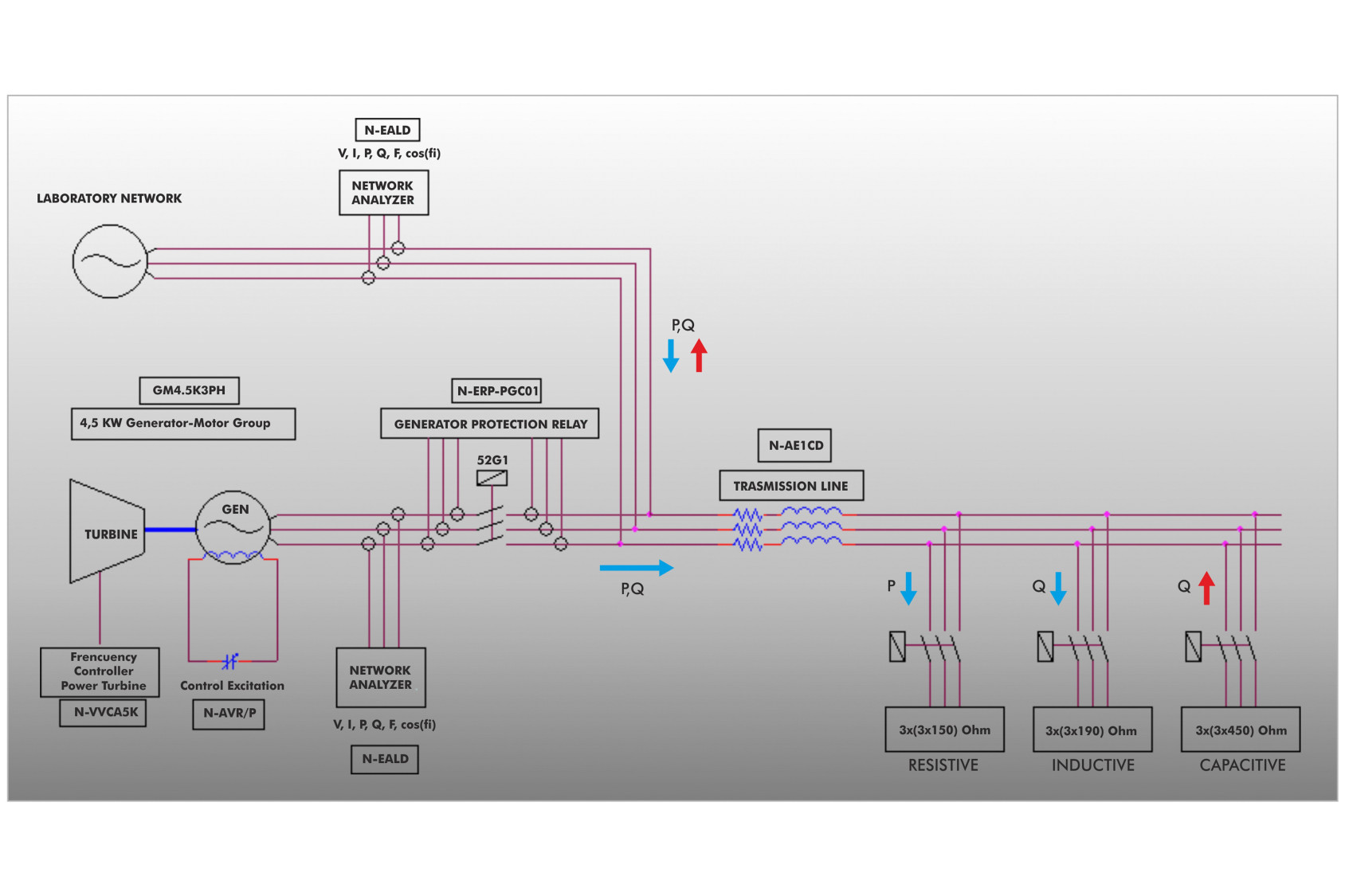

Voici une description des modules les plus importants inclus dans cette application :

• N-PSUB3. Sous-station de Production d'Électricité Module 3. il s'agit d'un dispositif industriel de contrôle et de protection des groupes électrogènes avec plus de 150 variables configurables. L'unité de relais offre différents niveaux d'accès à configurer. Par exemple, l'utilisateur peut régler les seuils de protection de surintensité (50/51), de sur/sous-tension, de sur/sous-fréquence (81), de puissance inverse, de sur/sous-vitesse de la turbine (12), le nombre de pôles de la machine, la puissance nominale, etc. En outre, pour des réglages plus avancés, il est possible de régler les paramètres du système de contrôle PID dans différentes conditions de fonctionnement du groupe turbine-générateur. Par exemple, lorsque le générateur fonctionne en mode autonome ou en mode parallèle, différents PID sont utilisés. Pendant la mise en service du générateur, le logiciel fourni permet de surveiller les signaux PID de tension et de fréquence, les perturbations, l'analyse et les réglages en temps réel.
• Pendant le démarrage du groupe moteur-générateur, il est possible de surveiller les signaux PID, d'analyser les perturbations du générateur et de refaire les réglages en temps réel grâce au relais fourni.
• En raison de la versatilité de l'unité de relais de protection et de contrôle du générateur, EDIBON a configuré ce dispositif pour qu'il fonctionne correctement à partir de zéro avec le groupe moteur-générateur.
• En outre, il est fourni un fichier de réglage de relais pour restaurer le relais à la configuration initiale. Sur cette façon, l'utilisateur peut modifier n'importe quel paramètre du relais et récupérer la configuration initiale.
• Contrôleur de vitesse de turbine : Ce dispositif permet de contrôler manuellement et automatiquement la vitesse de la turbine. Le contrôle manuel permet à l'utilisateur de gérer la vitesse de la turbine grâce à un potentiomètre inclus dans ce module. En revanche, la fonction de contrôle automatique est assurée par le module de protection et de contrôle du générateur avec un signal analogique de 0 - 10 V. De cette façon, l'utilisateur peut soit étudier le fonctionnement du système de manière autonome, comme une vraie centrale électrique, ou prendre le contrôle manuel du système pour étudier les effets des changements de vitesse de la turbine sur la production électrique.
• Régulateur automatique de tension : Ce dispositif est conçu pour le contrôle manuel et automatique de l'excitation du courant du générateur synchrone. synchrone. Le régulateur est doté d'un commutateur qui permet à l'utilisateur de sélectionner le mode de contrôle. Si le mode de contrôle manuel est sélectionné l'excitation de courant du générateur synchrone peut être contrôlée manuellement avec un potentiomètre et les effets de la tension de sortie du générateur peuvent être observés. Le mode de contrôle automatique permet à l'unité de relais de protection et de contrôle du générateur de prendre le contrôle de l'excitation du courant. De cette façon, l'utilisateur peut étudier le fonctionnement du système complet fonctionnant de manière autonome, comme une vraie centrale électrique, ou il peut prendre le contrôle de l'installation pour étudier les effets du changement d'excitation du générateur synchrone dans le système électrique.
• N-AE1CD. Unité Digital de Simulation de Lignes de Transmission : Ce module représente les concepts de base du fonctionnement des lignes de transmission triphasées à haute tension de l'énergie électrique. Il se compose de résistances, d'inductances et de capacités qui peuvent être configurées pour simuler différentes lignes de transmission. Chacune des phases est représentée suivant le modèle théorique des paramètres concentrés, par une association en série de résistances et des inductances, ainsi qu'une association parallèle entre chacune d'elles dans un effet de capacité. En outre, ce module dispose de plusieurs commutateurs pour provoquer une, deux ou trois lignes brisées pour étudier les effets de déséquilibre dans le système électrique.
• N-EALD. Module Analyseur de Réseaux Electriques avec Oscilloscope et Acquisition de Données : Cet appareil permet de mesurer tous les paramètres électriques du générateur synchrone tels que comme les tensions de phase et de ligne, les courants de ligne, les puissances active, réactive et apparente, la fréquence, les harmoniques, etc.
