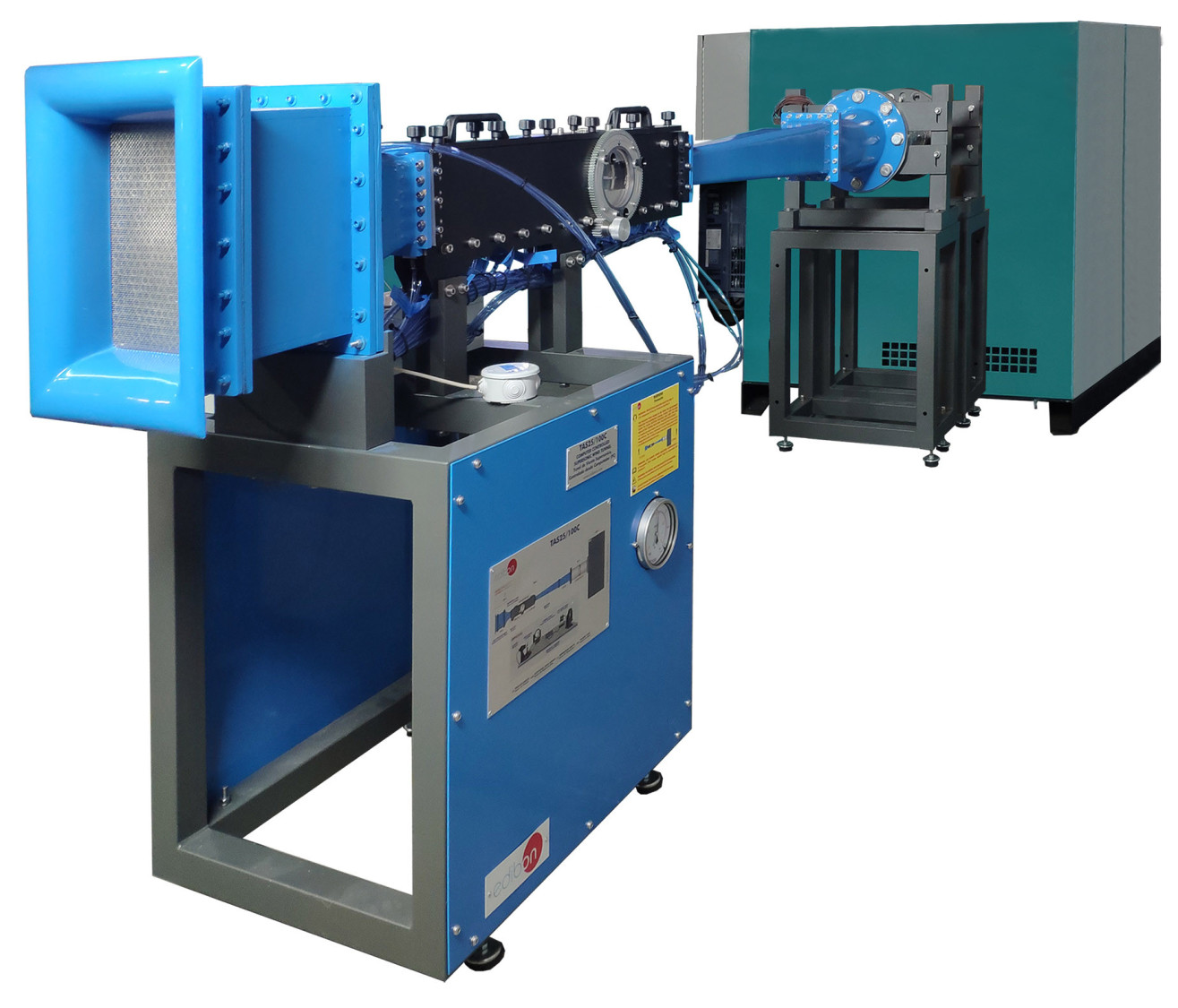

TAS25/100C Soufflerie Supersonique Contrôlée par Ordinateur

La Soufflerie Supersonique Contrôlée par Ordinateur (PC), "TAS25/100C", est une soufflerie ouverte pour l'étude des propriétés aérodynamiques de différents corps de traînée exposés aux écoulements subsoniques et supersoniques. La circulation de l'air est assurée par une pompe à vide ou une soufflante qui intègre un régulateur de puissance.

L'air est mis en circulation par une pompe à vide ou une soufflerie contrôlée par ordinateur, située à la sortie du tunnel. À l'entrée du tunnel, l'air est situé dans une buse, qui possède un redresseur de flux, dans lequel le fluide est accéléré. Ensuite, on trouve la section de travail transparente, qui consiste en une section où les modèles de résistance sont montés, et l'air accéléré circule autour de ces modèles. Les modèles inclus ont des formes différentes : fusée

formes: fusée, projectile, coin simple et double avec différentes inclinaisons.

Trois profils supérieurs différents de la section de travail sont inclus pour générer des vitesses différentes jusqu'à deux fois la vitesse du son (Mach 2).

Avec l'éléments supplémentaires recommandés, Accessoires pour l'optique de Schlieren, "TAS25/100-SO", il est possible d'observer et de photographier directement l'écoulement supersonique et les fronts de choc qui se forment autour des modèles aérodynamiques, ce qui permet un plus grand nombre d'expériences.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
