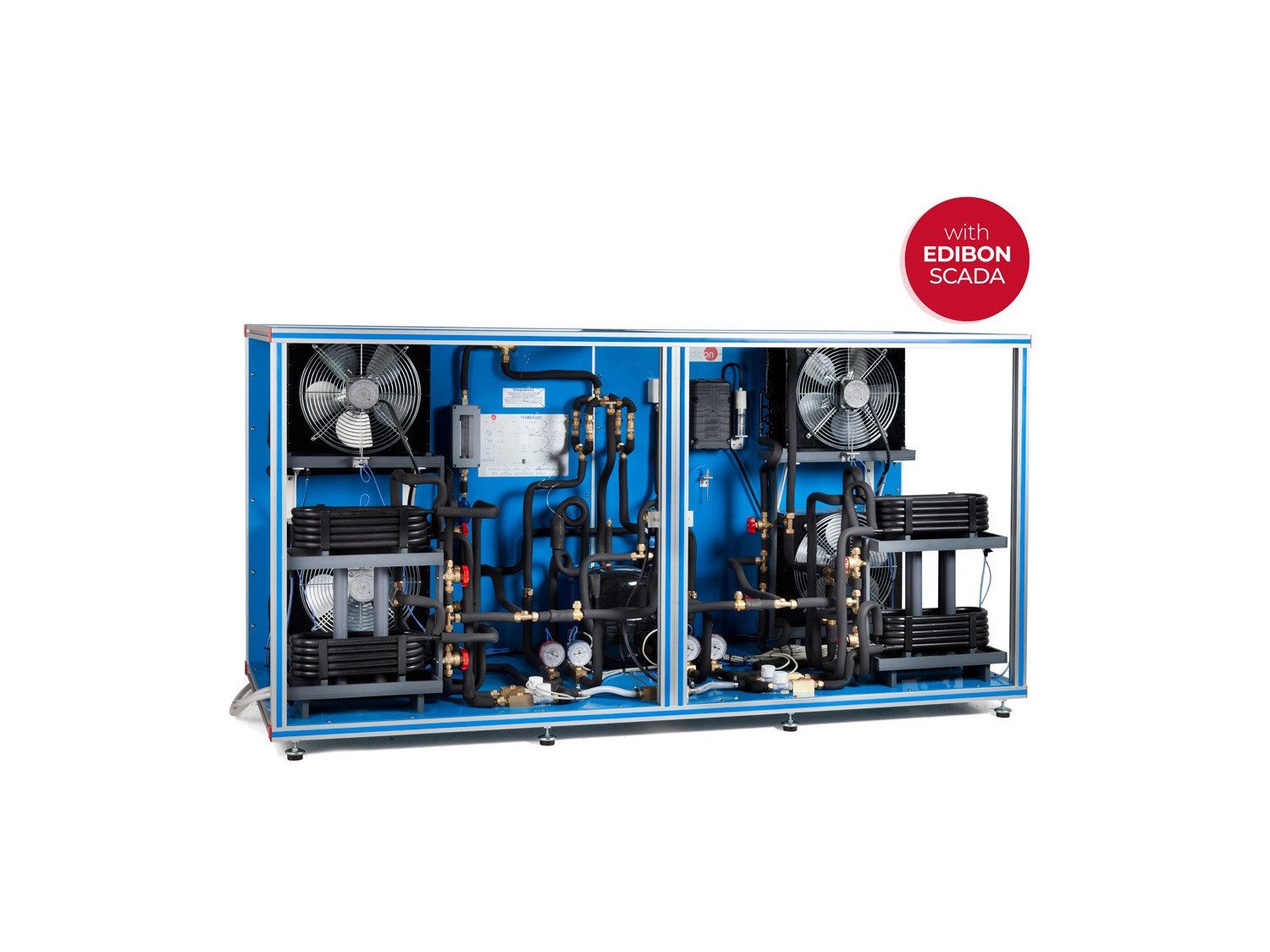

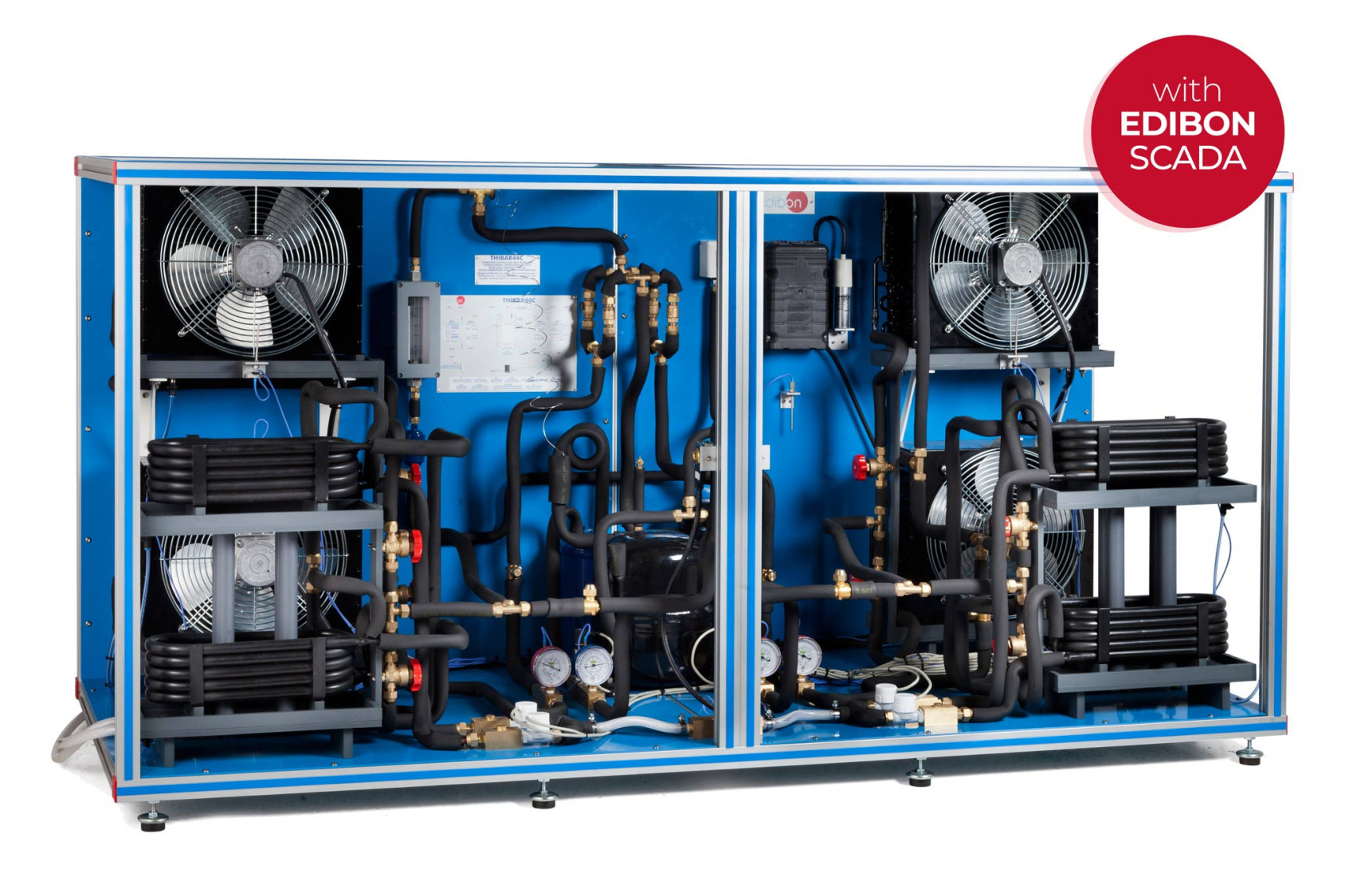

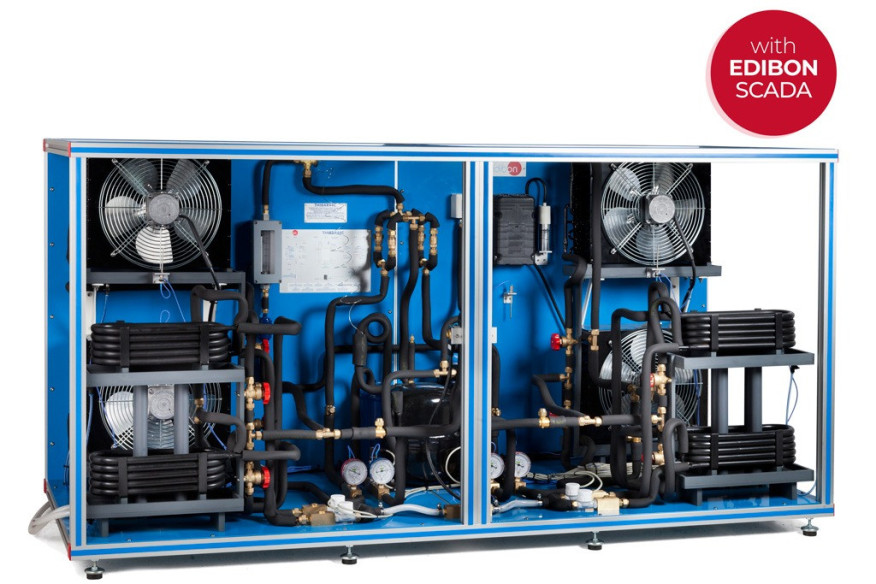

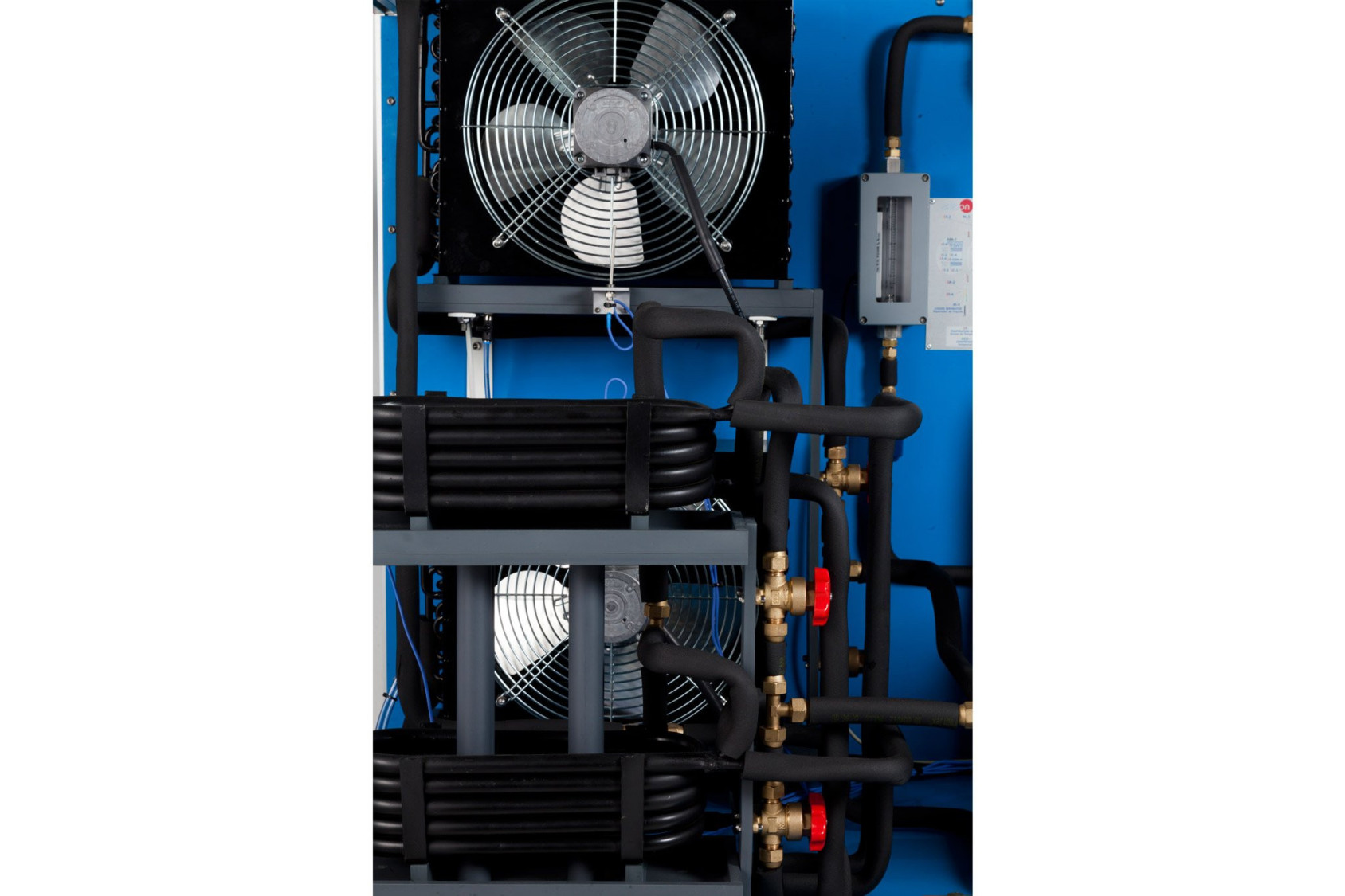

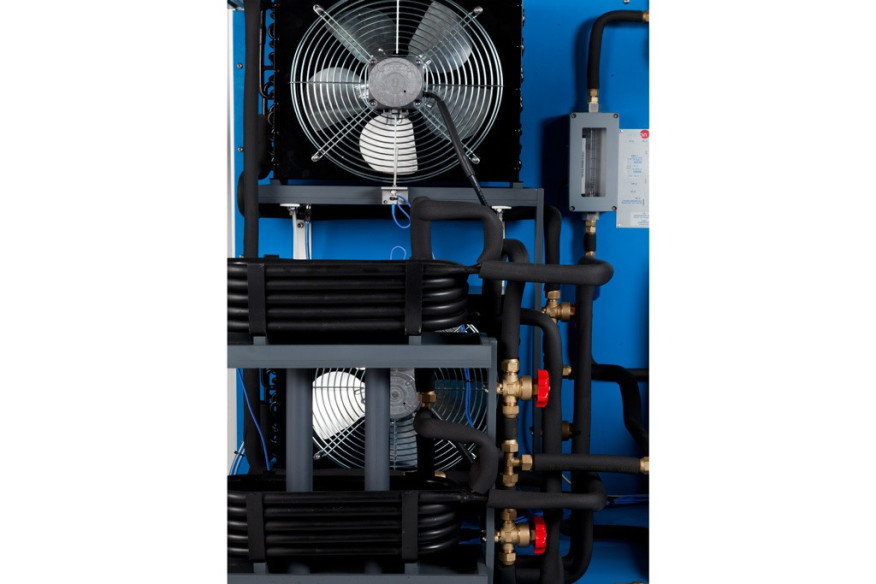

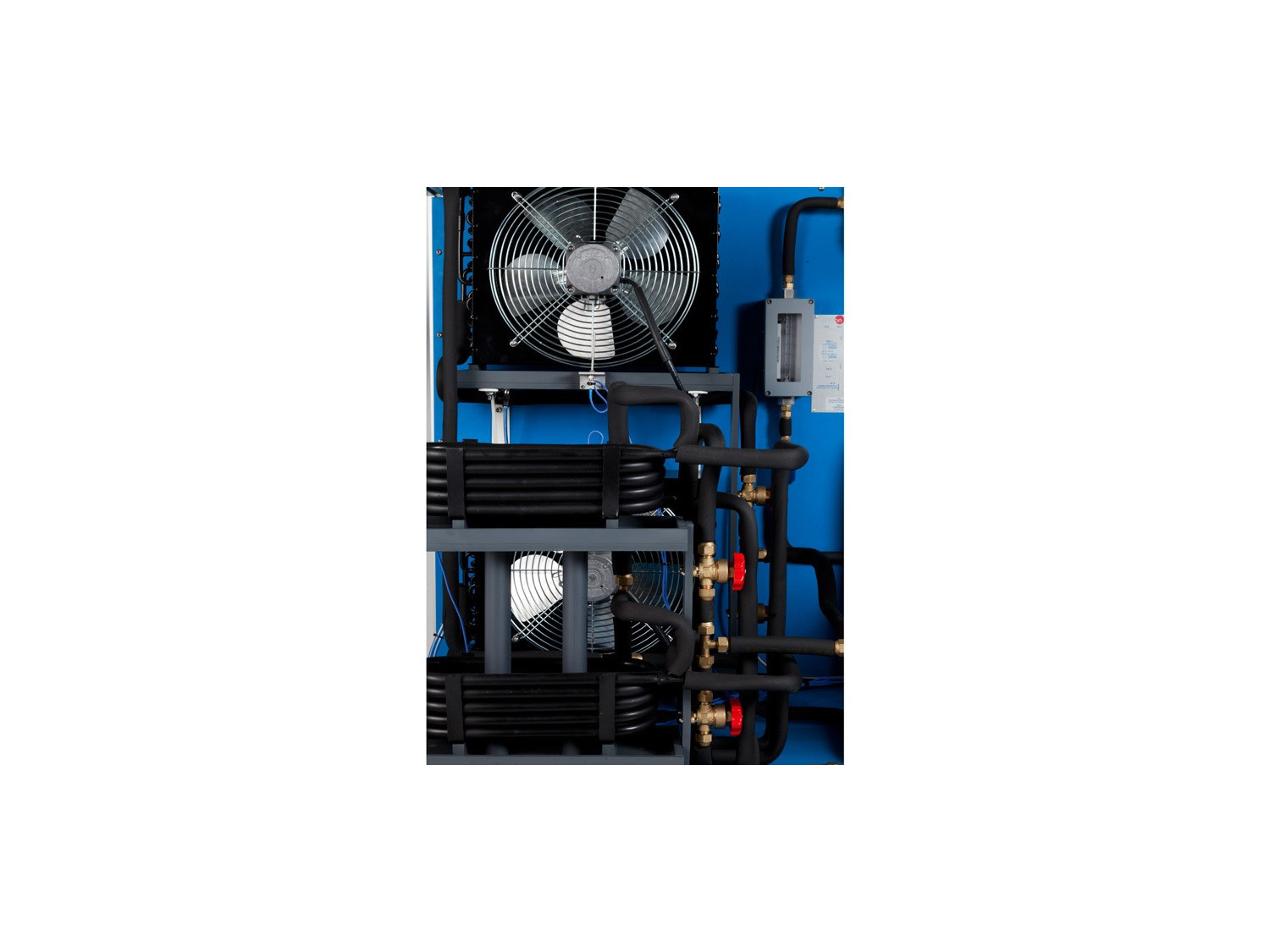

Détail de l'unité

COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C

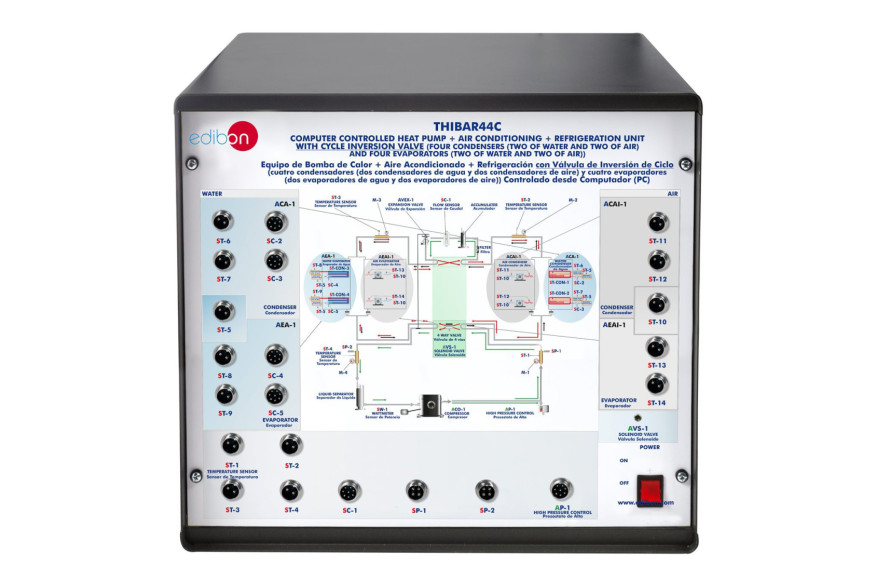

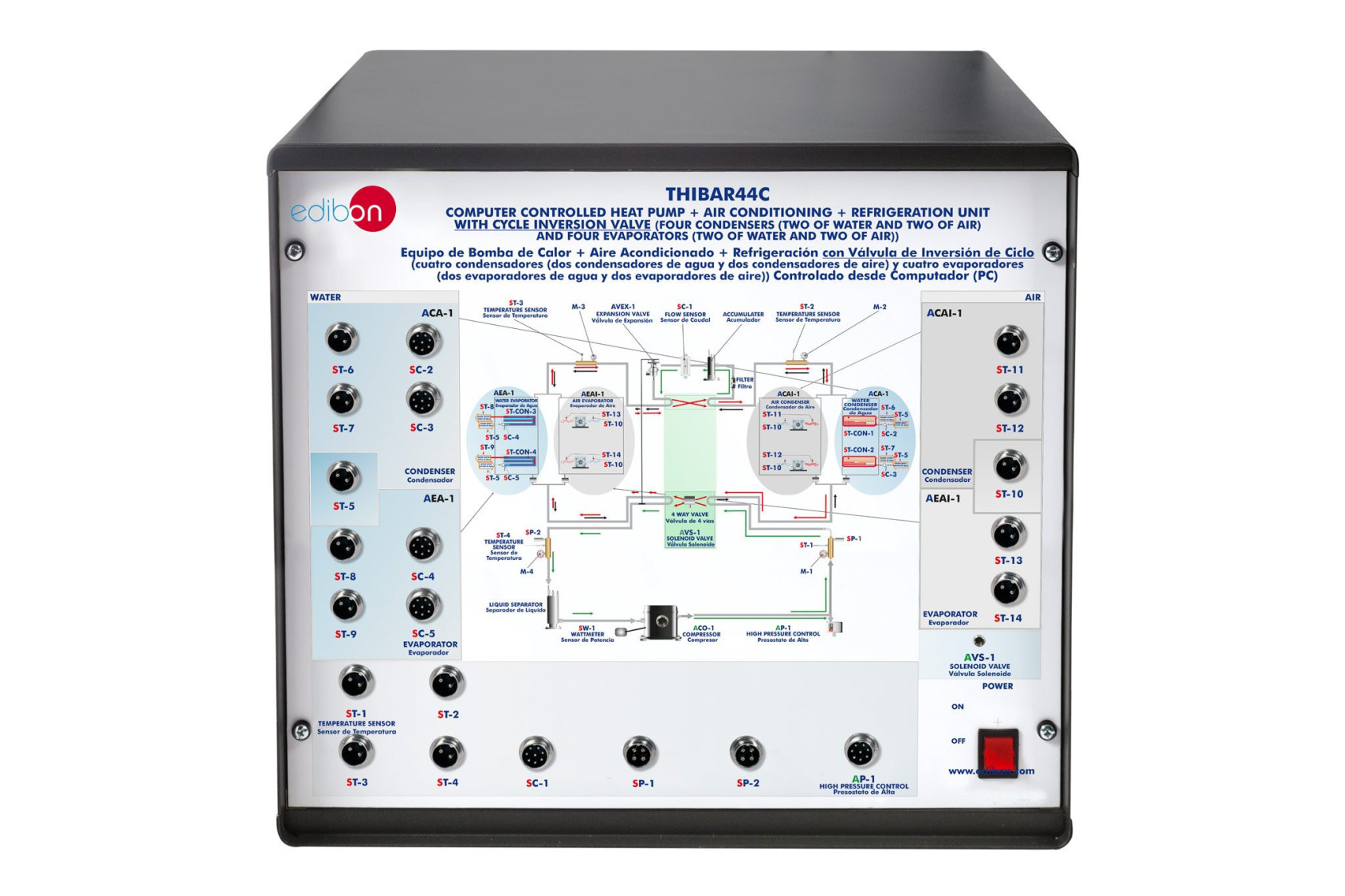

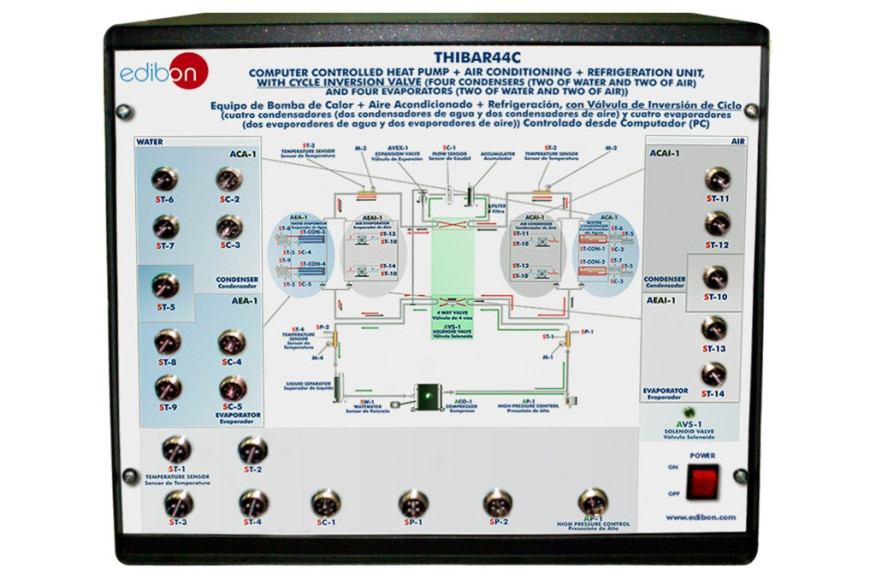

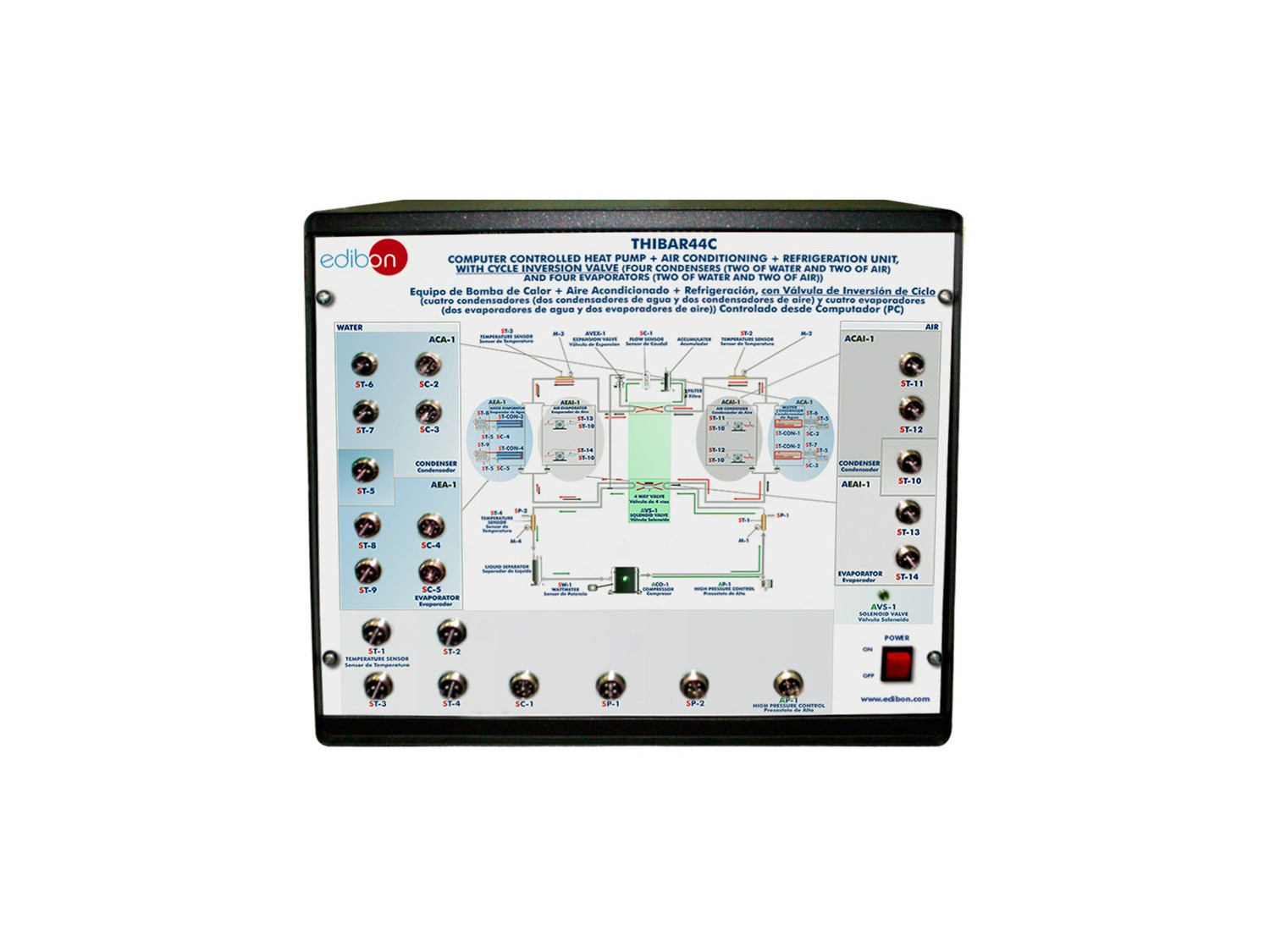

THIBAR44C/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C

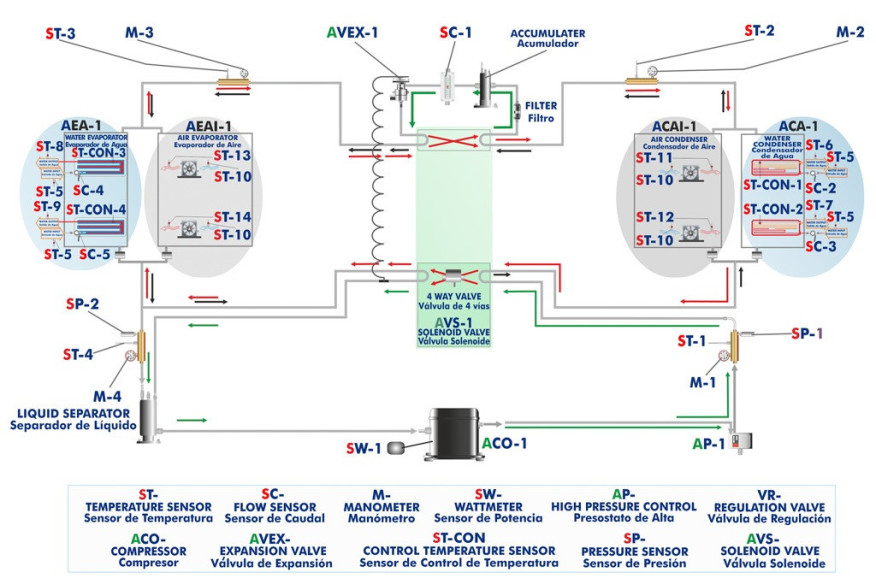

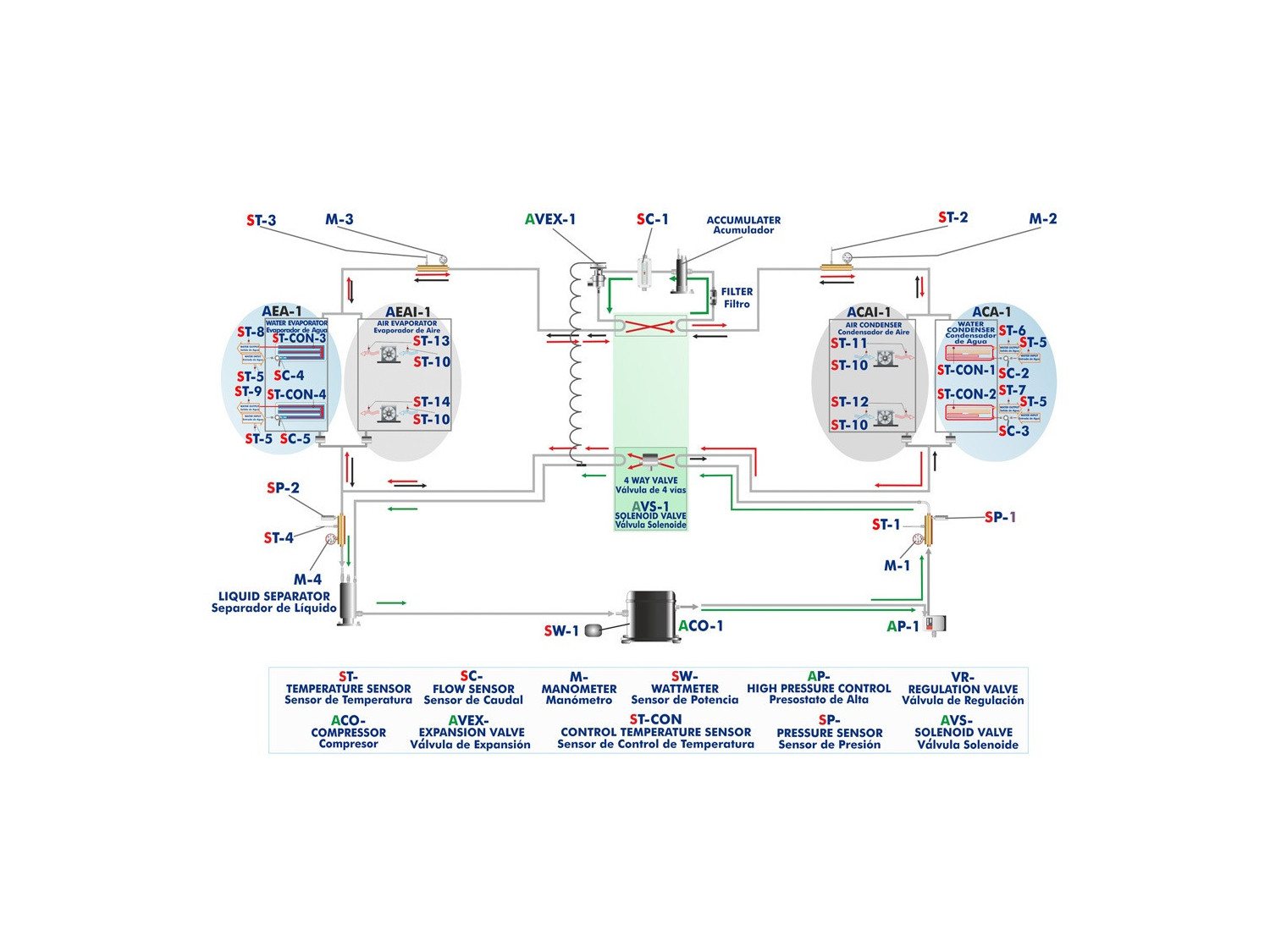

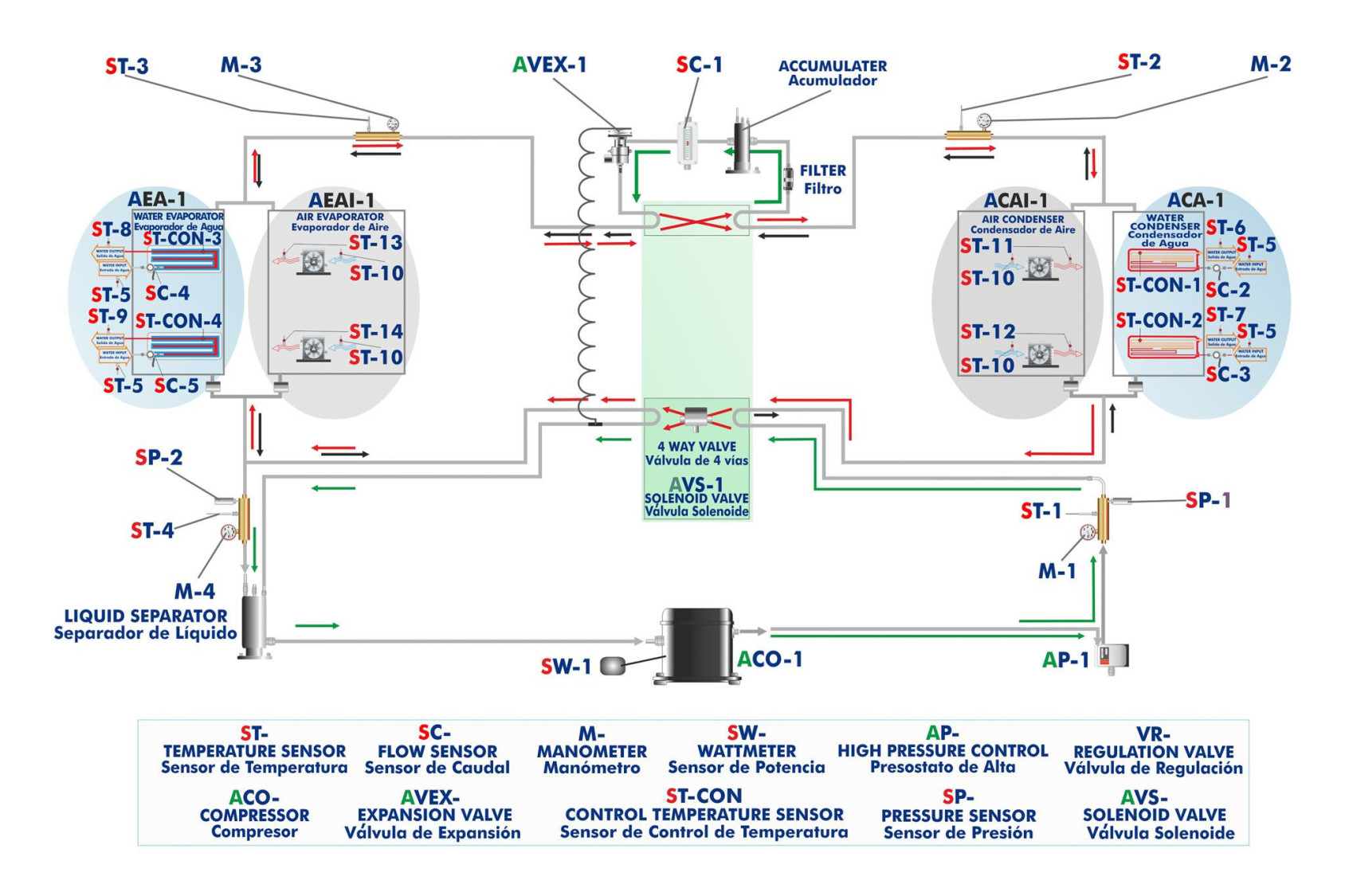

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C

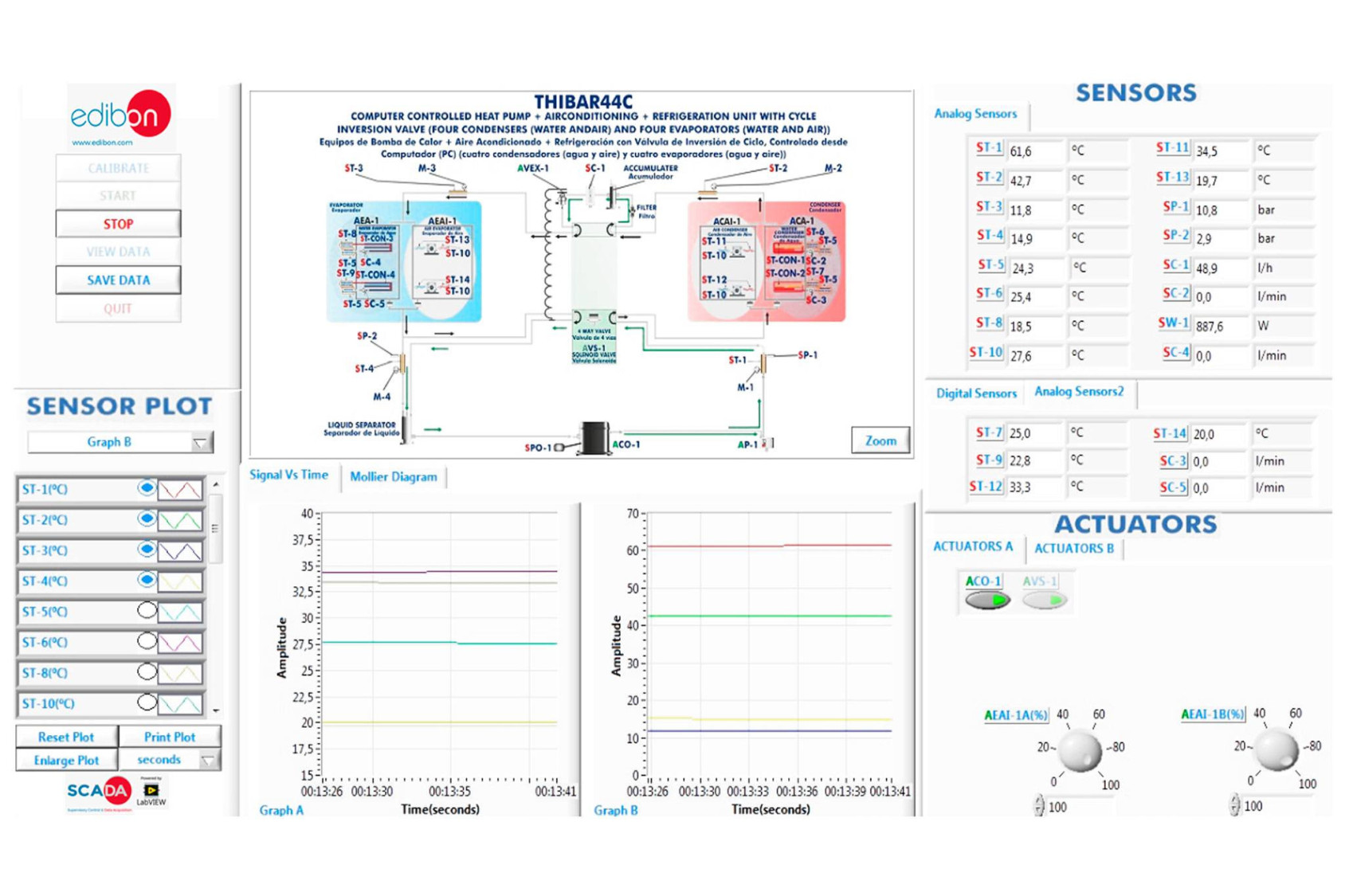

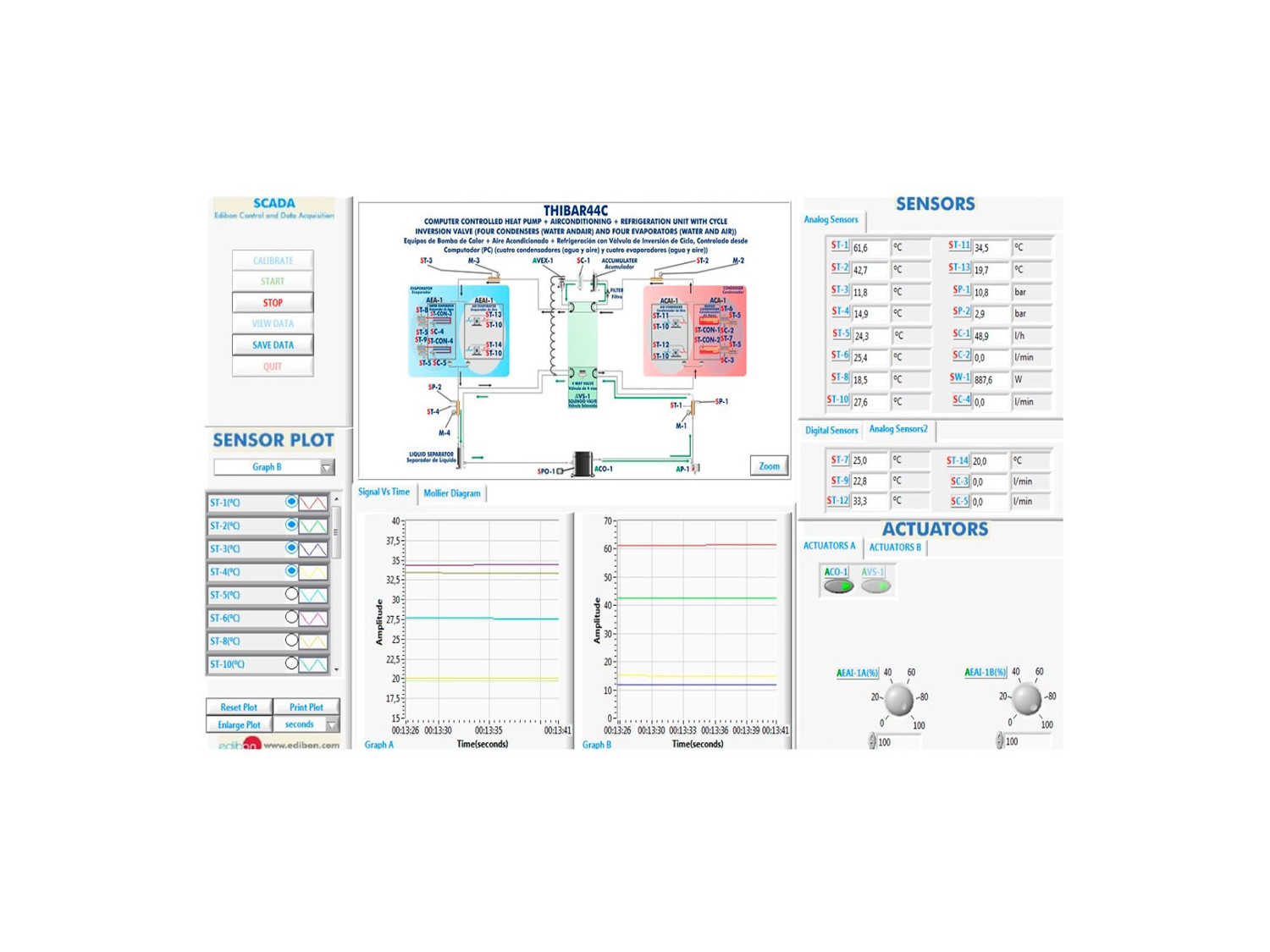

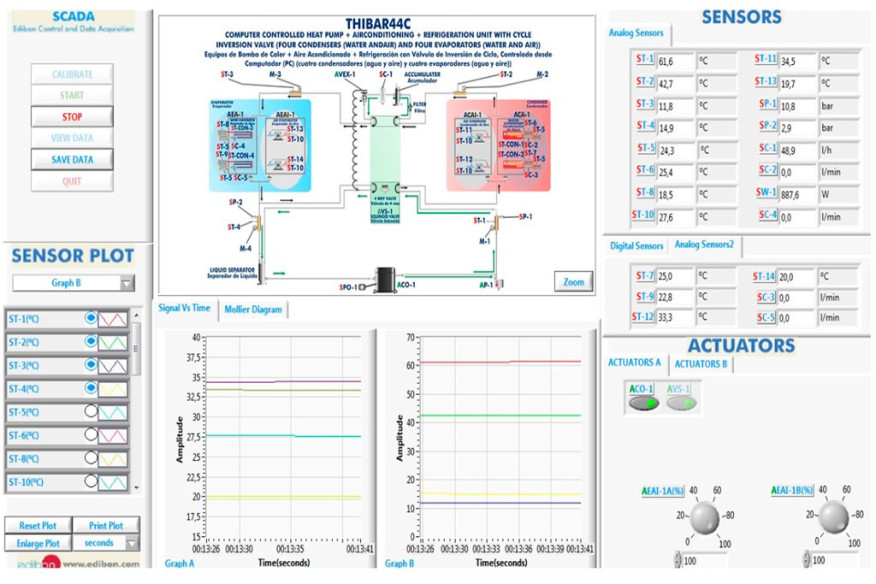

THIBAR44C/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C
COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C
COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C
COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C
COMPUTER CONTROLLED RERVERSIBLE HEAT PUMP + AIR CONDITIONING  - THIBAR44C

SYSTEMES INNOVANTS

L’unité Pompe à Chaleur Réversible + Climatisation + Réfrigération avec 4 condenseurs et 4 évaporateurs (d’Eau/d’Air), Contrôlé par Ordinateur (PC),"THIBAR44C", a été conçu par EDIBON pour étudier les processus thermodynamiques qui se produisent dans un circuit pouvant fonctionner comme pompe à chaleur, climatiseur et système de réfrigération, et dans lequel circule un fluide frigorigène.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’unité Pompe à Chaleur Réversible + Climatisation + Réfrigération avec 4 condenseurs et 4 évaporateurs (d’Eau/d’Air), Contrôlé par Ordinateur (PC), "THIBAR44C", conçu par EDIBON, a pour objectif d’initier l’étudiant à l’étude des pompes à chaleur, de la climatisation et de la réfrigération, ainsi que d’analyser et de déterminer les paramètres caractéristiques de fonctionnement de l’unité en fonction des deux types de fluides utilisés dans les processus d’évaporation et de condensation (air et eau).

Cet unité peut avoir différentes applications, selon le type de source froide ou de source chaude utilisée dans les processus d’évaporation et de condensation.

Cet unité se compose des étapes suivantes :

  • Compression : Cette étape commence lorsque le fluide frigorigène entre dans le compresseur. Ce fluide est comprimé, ce qui entraîne une augmentation de sa pression et de sa température. Pour mesurer ces variables, l’unité dispose d’un capteur de pression, d’un manomètre et d’un capteur de température.
  • Condensation : Le fluide frigorigène a deux possibilités : être dirigé vers le condenseur à air ou vers le condenseur à eau. Le fluide frigorigène cède sa chaleur à l’eau (ou à l’air) qui circule dans le condenseur. À la fin de cette étape, la pression et la température du fluide frigorigène sont mesurées à l’aide d’un manomètre et d’un capteur de température.
  • Détente : Le fluide frigorigène circule à travers un accumulateur et un filtre destinés à retenir les particules de condensat, ainsi qu’un capteur de débit. Il passe ensuite par la vanne de détente, qui provoque une chute de la pression et de la température du fluide frigorigène. À la fin de cette étape, la pression et la température du fluide frigorigène sont mesurées à l’aide d’un manomètre et d’un capteur de température.
  • Évaporation : Le fluide frigorigène a deux possibilités : être dirigé vers l’évaporateur à air ou vers l’évaporateur à eau. Le fluide frigorigène absorbe la chaleur de l’eau (ou de l’air) qui circule dans l’évaporateur. À la fin de cette étape, la pression et la température du fluide frigorigène sont mesurées à l’aide d’un capteur de pression, d’un manomètre et d’un capteur de température. Enfin, le fluide frigorigène passe par un séparateur de liquide afin de retenir les particules liquides avant d’entrer dans le compresseur.

Les condenseurs et les évaporateurs sont équipés de différents capteurs permettant la mesure des paramètres les plus importants (températures et débits). De plus, l’unité comprend un pressostat de haute pression afin d’éviter une surpression dans le système, ainsi qu’une vanne à quatre voies permettant d’inverser le sens de circulation du fluide frigorigène et de réaliser l’inversion du cycle.

La vanne à quatre voies (ou vanne d’inversion de cycle) permet d’obtenir différentes configurations de pompe à chaleur, de climatisation et de réfrigération au sein d’un seul unité.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination du COP (coefficient de performance) d’une pompe à chaleur. L’eau comme source de chaleur. (Pompe à chaleur eau-eau).
  2. Détermination du COP (coefficient de performance) d’une pompe à chaleur. L’air comme source de chaleur. (Pompe à chaleur eau-air).
  3. Détermination du COP (coefficient de performance) d’une pompe à chaleur. L’air comme source de chaleur. (Pompe à chaleur air-air).
  4. Détermination du COP (coefficient de performance) d’une pompe à chaleur. L’eau comme source de chaleur. (Pompe à chaleur air-eau).
  5. Représentation des courbes de rendement de la pompe à chaleur avec différentes températures d’entrée et de sortie. L’eau comme source de chaleur. (Pompe à chaleur eau-eau).
  6. Représentation des courbes de rendement de la pompe à chaleur avec différentes températures d’entrée et de sortie. L’air comme source de chaleur. (Pompe à chaleur air-eau).
  7. Représentation des courbes de rendement de la pompe à chaleur avec différentes températures d’entrée et de sortie. L’eau comme source de chaleur. (Pompe à chaleur air-eau).
  8. Représentation des courbes de rendement de la pompe à chaleur avec différentes températures d’entrée et de sortie. L’air comme source de chaleur. (Pompe à chaleur air-air).
  9. Tracé du cycle de compression de la vapeur de réfrigération sur un diagramme P-H. Comparaison avec le cycle idéal. L’eau comme source de chaleur. (Pompe à chaleur eau-eau).
  10. Tracé du cycle de compression de la vapeur de réfrigération sur un diagramme P-H. Comparaison avec le cycle idéal. L’air comme source de chaleur. (Pompe à chaleur eau-air).
  11. Tracé du cycle de compression de la vapeur de réfrigération sur un diagramme P-H. Comparaison avec le cycle idéal. L’eau comme source de chaleur. (Pompe à chaleur air-eau).
  12. Représentation du cycle de compression de la vapeur de réfrigération dans un diagramme P-H. Comparaison avec le cycle idéal. L’air comme source de chaleur. (Pompe à chaleur air-air).
  13. Représentation des courbes de rendement de la pompe à chaleur en fonction des propriétés du réfrigérant, à différentes températures d’évaporation et de condensation. L’eau comme source de chaleur. (Pompe à chaleur eau-eau).
  14. Représentation des courbes de rendement de la pompe à chaleur en fonction des propriétés du réfrigérant à différentes températures d’évaporation et de condensation. L’air comme source de chaleur. (Pompe à chaleur eau-air).
  15. Représentation des courbes de rendement de la pompe à chaleur en fonction des propriétés du réfrigérant à différentes températures d’évaporation et de condensation. L’eau comme source de chaleur. (Pompe à chaleur air-eau).
  16. Représentation des courbes de rendement de la pompe à chaleur en fonction des propriétés du réfrigérant à différentes températures d’évaporation et de condensation. L’air comme source de chaleur. (Pompe à chaleur air-air).
  17. Pratiques avec inversion du cycle.
  18. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Propriétés du réfrigérant R-513a.
  2. Diagramme enthalpie-pression pour le réfrigérant R-513a.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité THIBAR44C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité THIBAR44C.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
