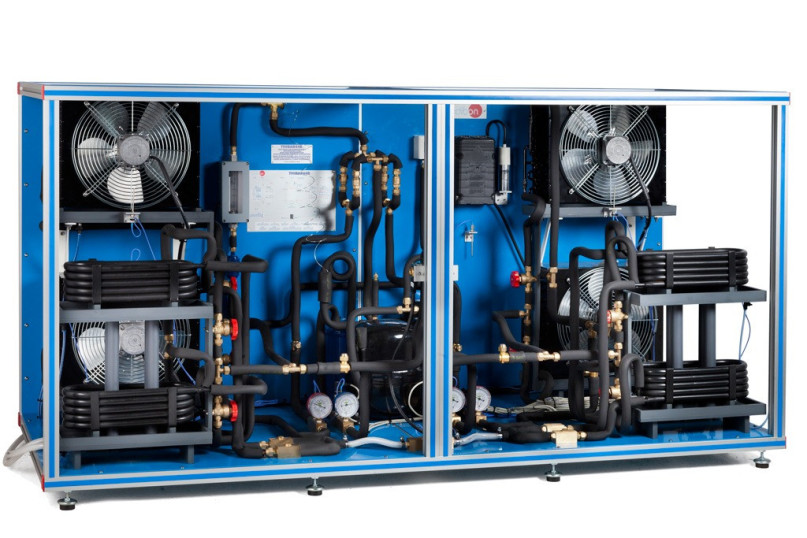

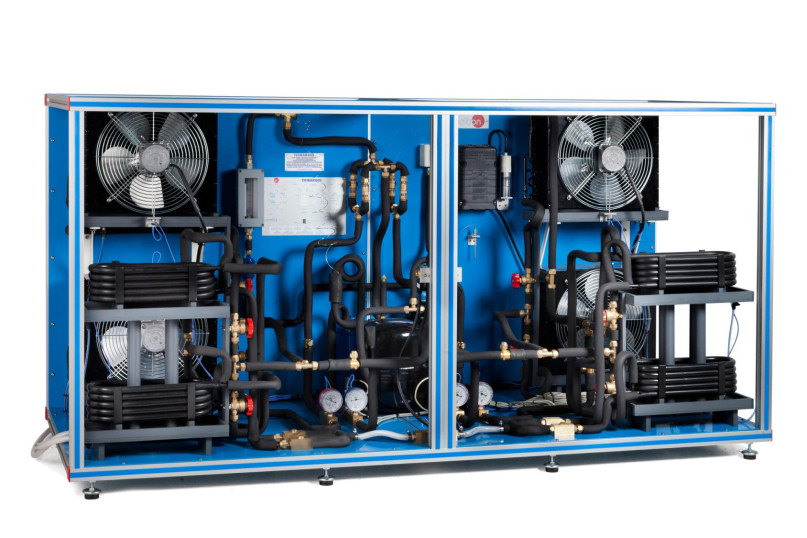

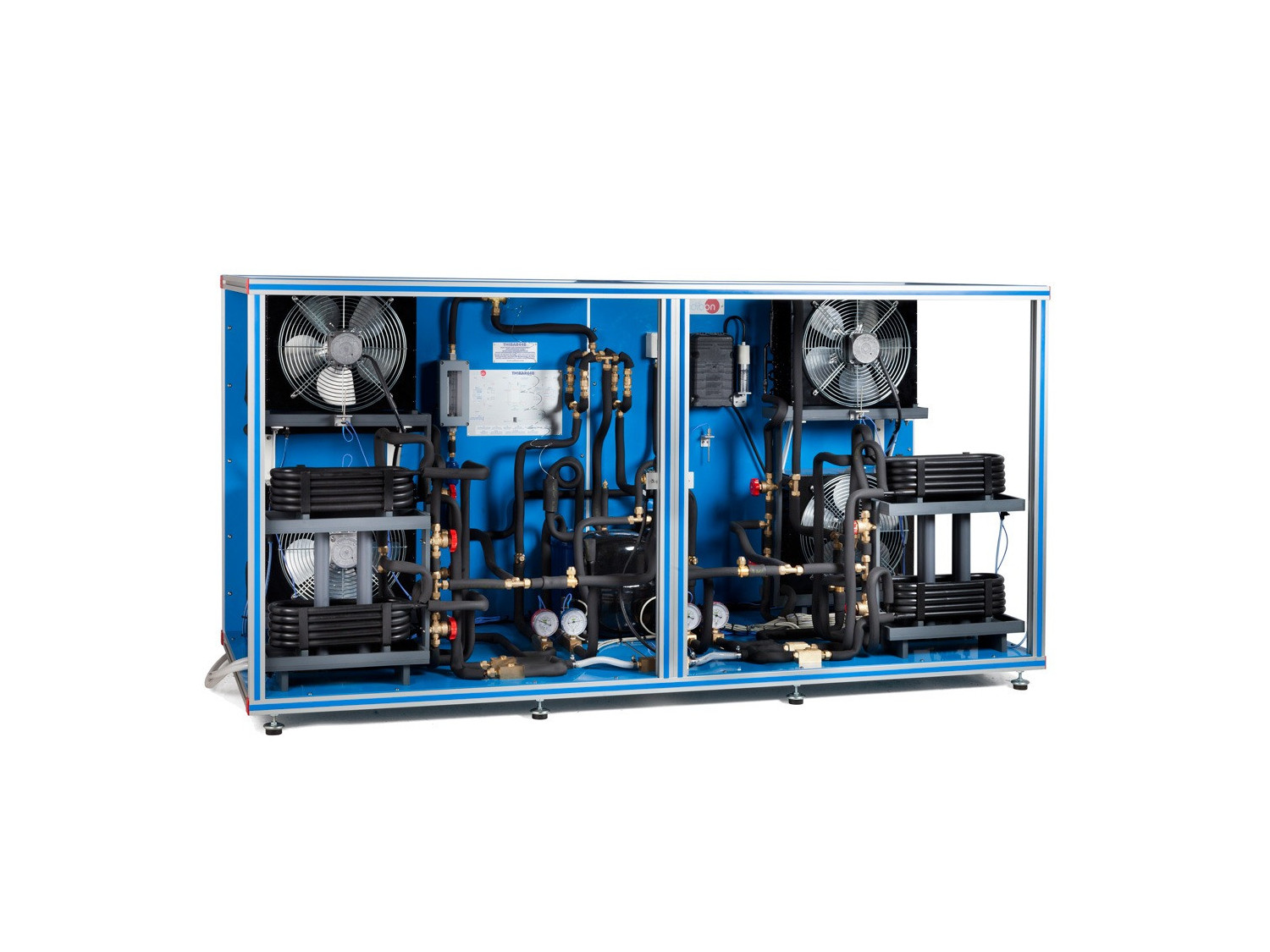

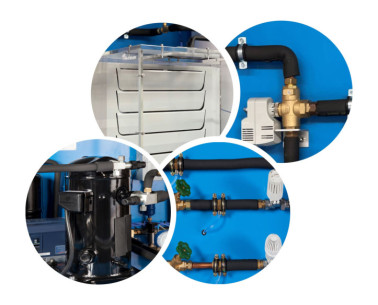

L’unité Pompe à Chaleur Réversible + Climatisation+ Réfrigération avec 4 Condenseurs et 4 Évaporateurs (d’Eau/d’Air), "THIBAR44B", conçue par EDIBON, a pour objectif d’initier l’étudiant à l’étude des pompes à chaleur, de la climatisation et de la réfrigération, ainsi que d’analyser et de déterminer les paramètres caractéristiques de fonctionnement de l’unité en fonction des deux types de fluides utilisés dans les processus d’évaporation et de condensation (air et eau).
Cet unité peut avoir différentes applications, en fonction du type de source froide ou de source chaude utilisé dans les processus d’évaporation et de condensation.
Cet unité comprend les étapes suivantes :
- Compression : Cette étape commence lorsque le réfrigérant entre dans le compresseur. Ce réfrigérant est comprimé, ce qui augmente sa pression et sa température. Pour mesurer ces variables, l’unité dispose d’un manomètre et d’un capteur de température.
- Condensation : Le réfrigérant a deux possibilités : être dévié vers le condenseur à air ou vers le condenseur à eau. Le réfrigérant cède sa chaleur à l’eau (ou à l’air) qui circule dans le condenseur. À la fin de cette étape, la pression et la température du réfrigérant sont mesurées à l’aide d’un manomètre et d’un capteur de température.
- Expansion : Le réfrigérant circule dans un accumulateur et un filtre, afin de retenir les particules de condensat, ainsi que dans un débitmètre. Il passe ensuite par la vanne d’expansion, qui provoque une chute de pression et de température du réfrigérant. À la fin de cette étape, la pression et la température du réfrigérant sont mesurées à l’aide d’un manomètre et d’un capteur de température.
- Évaporation : Le réfrigérant a deux possibilités : être dévié vers l’évaporateur d’air ou vers l’évaporateur d’eau. Le réfrigérant absorbe la chaleur de l’eau (ou de l’air) qui circule dans l’évaporateur. À la fin de cette étape, la pression et la température du réfrigérant sont mesurées à l’aide d’un manomètre et d’un capteur de température. Enfin, le réfrigérant passe par un séparateur de liquides afin de retenir les particules liquides avant de passer dans le compresseur.
L’unité comprend un pressostat haute pression pour éviter une pression excessive dans l’unité et une vanne à quatre voies pour changer la direction du réfrigérant et inverser le cycle.
La vanne à quatre voies (ou vanne d’inversion de cycle) permet d’obtenir différentes combinaisons de pompe à chaleur, de climatisation et de réfrigération dans un seul équipement.
