BS7-PLC Module de test de Tachymètres pour PLC

6.2.3.- INSTRUMENTATION ET CONTRÔLE AVEC PLC
TACHOMETERS TEST MODULE FOR PLC - BS7-PLC

SYSTEMES INNOVANTS

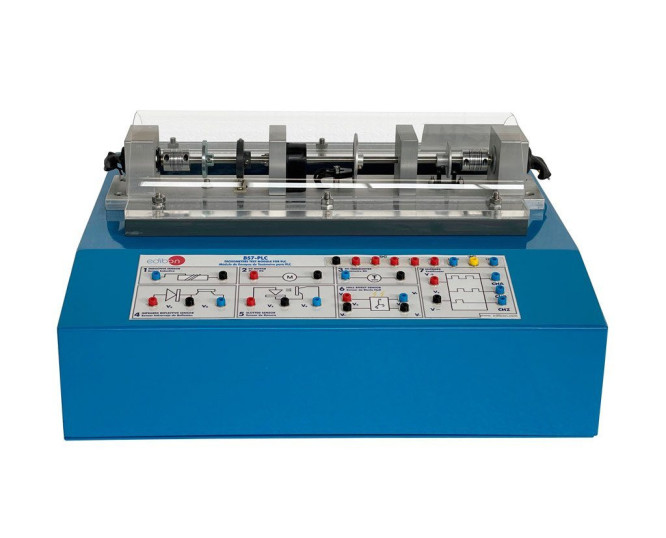

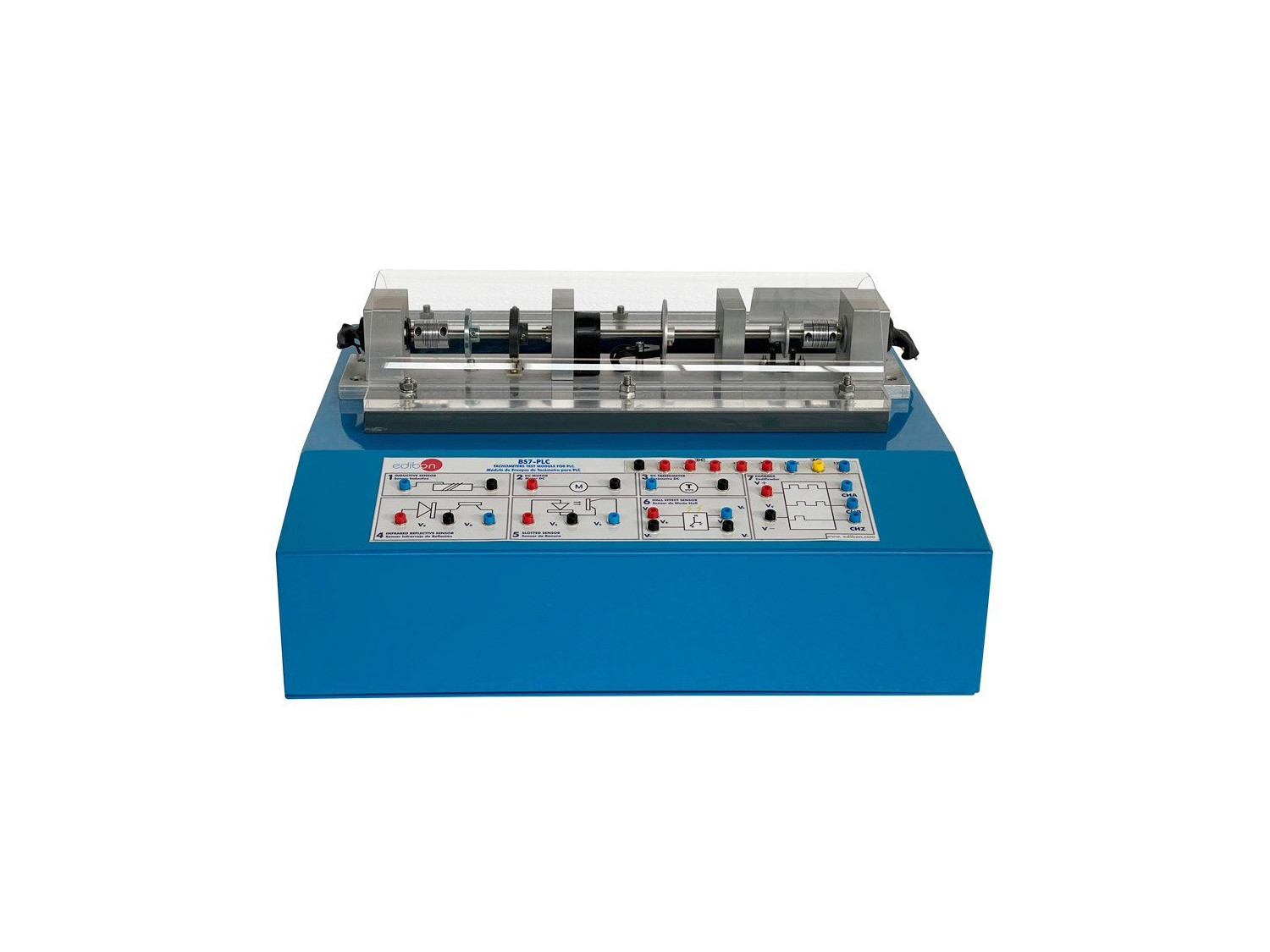

Le "BS7-PLC" a été conçu par EDIBON pour étudier les techniques de mesure de vitesse linéaire et angulaire à travers un PLC.

Voir description générale

Description Générale

Le "BS7-PLC" a été conçu par EDIBON pour étudier les techniques de mesure de vitesse linéaire et angulaire à travers un PLC.

Cette unité est une unité avec un moteur miniature pour déplacer un essieu à différentes vitesses, pouvant ajuster la vitesse du moteur en changeant la tension qui est fournie au moteur de l’actionneur.

La vitesse de rotation peut être mesurée à l’aide des différents transducteurs de mesure fixés sur l’essieu. Le signal de sortie du tachymètre est conditionné pour être connecté à l’automate. La vitesse des essieux est contrôlée par l’automate en fonction du signal obtenu par un tachymètre.

* Modèles d’automates disponibles de différents fabricants : PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Moteur à courant continu. Fournir la force de mouvement à l’ensemble des capteurs du module "BS7", couplé à l’axe central de l’unité.
  2. Tachymètre CC. Utiliser un moteur à courant continu comme tachymètre pour mesurer les révolutions de l’axe central du module "BS7".
  3. Capteur inductif.
  4. Capteur optique rétroréfléchissant. Pour mesurer les révolutions de l’axe central du module à l’aide d’un capteur optique à réflexion lumineuse.
  5. Obtenir la valeur de la vitesse de l’essieu central à l’aide d’un capteur optique à fente par interruption de la lumière.
  6. Obtenir la valeur de la vitesse de l’essieu central à l’aide d’un capteur de position à effet Hall.
  7. Mesurer les révolutions de l’axe central du module à l’aide de l’encodeur.
  8. Utilisation des entrées et sorties analogiques de l’automate pour lire et écrire des signaux analogiques.
  9. Lire le signal du tachymètre avec le PLC.
  10. Contrôle manuel de l’actionneur via le PLC.
  11. Contrôle PID de la valeur de la vitesse angulaire via le PLC.
  12. Observez les effets du contrôle de la vitesse angulaire sur les modifications des paramètres PID.
