La Centrifuge de Disques, Contrôlée par Ordinateur (PC), "QCDIC", conçue par EDIBON, permet l’étude complète du processus de séparation des émulsions par centrifugation, en reproduisant avec précision les principes de fonctionnement des centrifugeuses industrielles. Sa configuration intègre tous les éléments nécessaires pour générer, alimenter et séparer un mélange biphasique. Ainsi, l’unité facilite l’analyse pratique des phénomènes de sédimentation accélérée, de l’influence de la vitesse angulaire et du débit d’alimentation, ainsi que du comportement des émulsions soumises à un champ centrifuge.

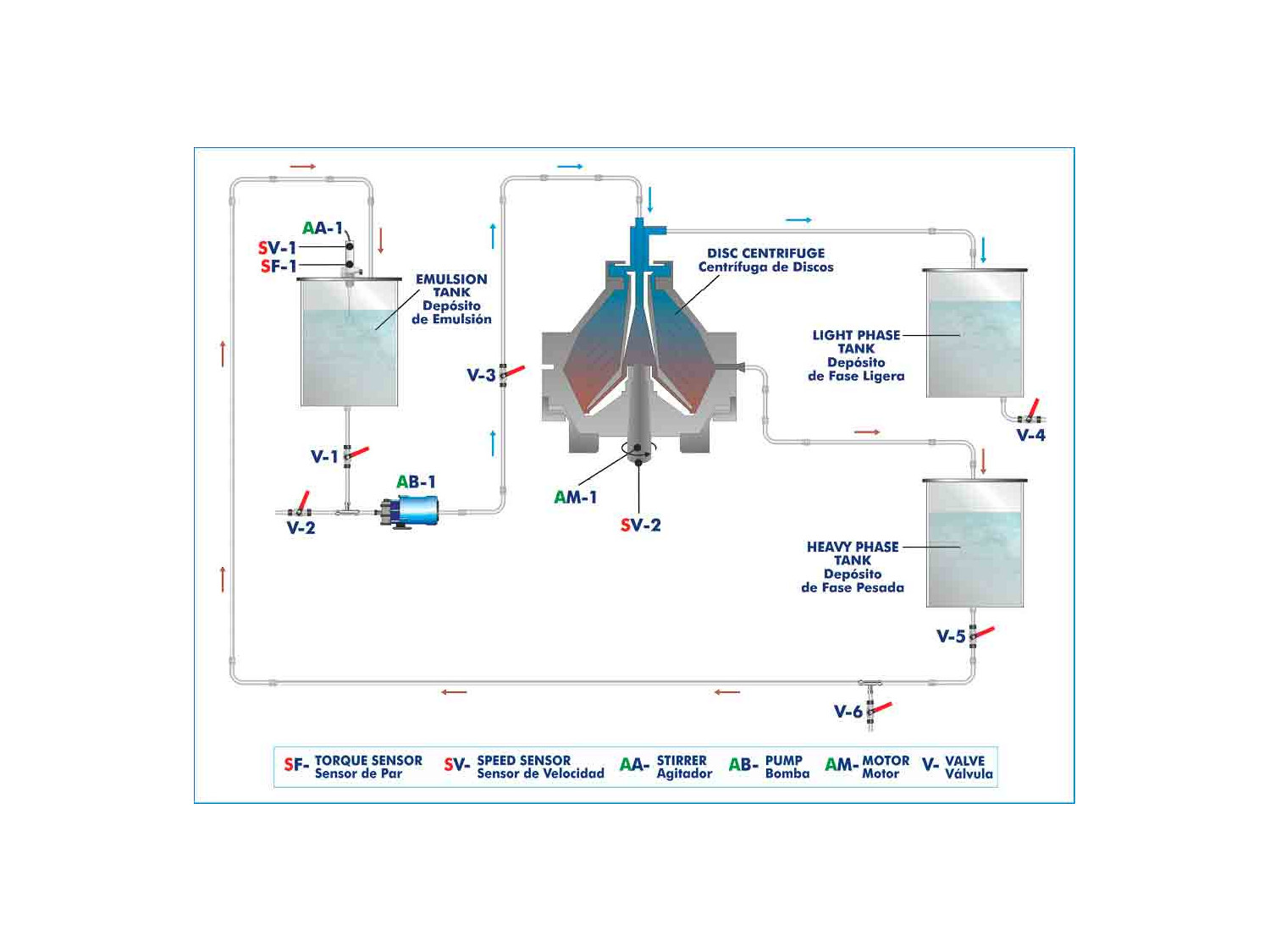

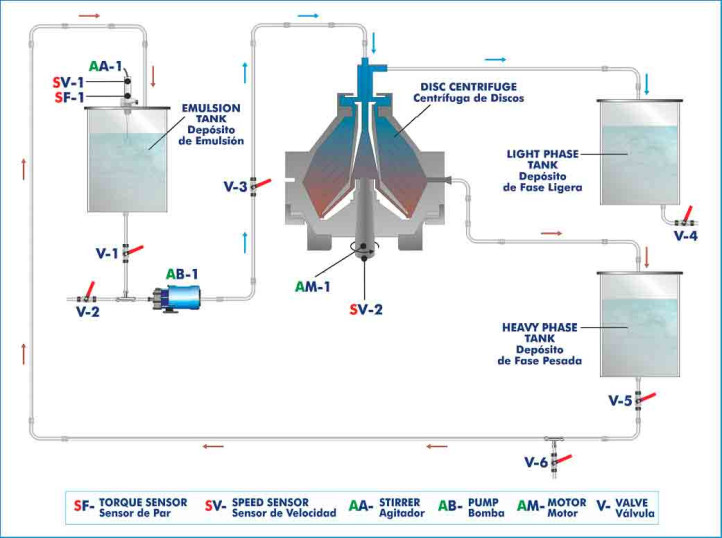

Le processus commence dans le réservoir d’agitation, où deux liquides non miscibles, tels que l’eau et l’huile, sont versés. Un agitateur motorisé, contrôlé depuis le logiciel, mélange les deux phases de manière uniforme et reproductible. Cet actionneur permet d’étudier comment l’intensité de l’agitation influence la stabilité de l’émulsion, en réduisant la taille moyenne des gouttelettes et en prolongeant leur homogénéité avant le processus de séparation.
Ensuite, l’émulsion est acheminée par une pompe contrôlée par ordinateur (PC) vers la centrifuge de disques. Ce deuxième actionneur permet de régler le débit d’alimentation, ce qui rend possible l’analyse de l’influence du flux et du temps de séjour sur l’efficacité de la séparation.
L’émulsion pénètre dans la centrifuge par la partie supérieure et se distribue à l’intérieur à travers le fond du répartiteur. À l’intérieur, les canaux inclinés entre les disques réduisent le parcours de sédimentation et accélèrent la séparation des phases, en favorisant le déplacement des particules les plus denses vers l’extérieur tandis que les plus légères restent dans la zone centrale. Les liquides séparés s’écoulent par des canaux de sortie indépendants et sont recueillis dans des réservoirs distincts. La centrifuge de disques, entraînée par le troisième actionneur de l’unité, permet d’ajuster la vitesse de rotation depuis l’ordinateur afin d’analyser son effet direct sur l’efficacité de la séparation.
Tout au long du processus, trois capteurs enregistrent en temps réel les variables fondamentales : la vitesse de rotation de l’agitateur, la vitesse de la centrifuge et le couple du moteur. Cette surveillance continue permet d’évaluer la relation entre les conditions de fonctionnement et l’efficacité de la séparation, en fournissant des informations précises sur le comportement dynamique du processus.
Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
