AEL-SGSB Application de Stockage de Batterie de Smart Grids

5.5.- STOCKAGE DE L'ÉNERGIE
SMART GRIDS BATTERY STORAGE APPLICATION - AEL-SGSB

SYSTEMES INNOVANTS

L'Application de Stockage de Batterie de Smart Grids, "AEL-SGSB", a été conçue par EDIBON pour étudier les systèmes de stockage d'énergie de pointe avec batterie intelligente et onduleur de réseau.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Le stockage d’énergie : un élément clé pour l’avenir énergétique
Le stockage d’énergie : un élément clé pour l’avenir énergétique
L’électrification de la société et le développement constant des énergies renouvelables transforment en profondeur le paysage énergétique mondial. Cette transition vers des sources d’énergie propres et durables soulève un défi majeur : comment stocker efficacement, de manière sûre et durable,...
Lire plus
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Chez EDIBON, nous réaffirmons notre engagement en faveur du progrès des énergies propres et renouvelables, avec un accent particulier sur l'hydrogène vert en tant que moteur clé pour un avenir plus durable. Nous sommes fiers d'avoir été choisis pour équiper le premier laboratoire d'hydrogène vert...
Lire plus
Recyclage et systèmes de stockage d'énergie
Recyclage et systèmes de stockage d'énergie
La transition vers les véhicules électriques (VE) a pris une ampleur considérable à travers le monde, promettant une réduction des émissions de gaz à effet de serre et un chemin vers un avenir plus durable. Cependant, alors que la demande pour les VE s'accélère, le besoin de grandes quantités de...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus

Description Générale

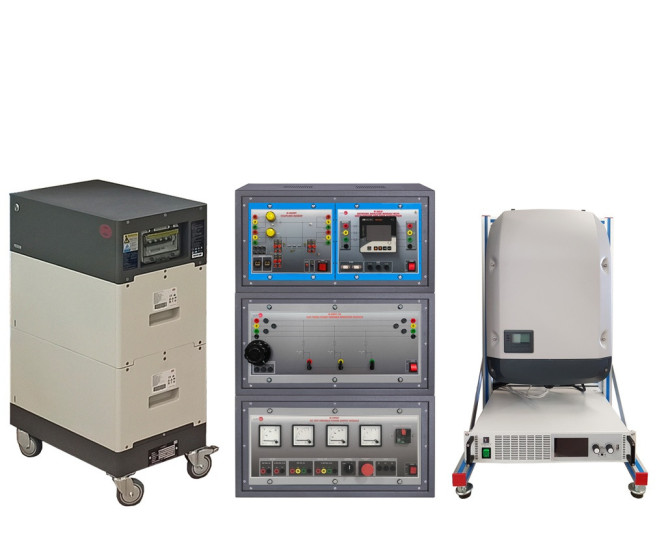

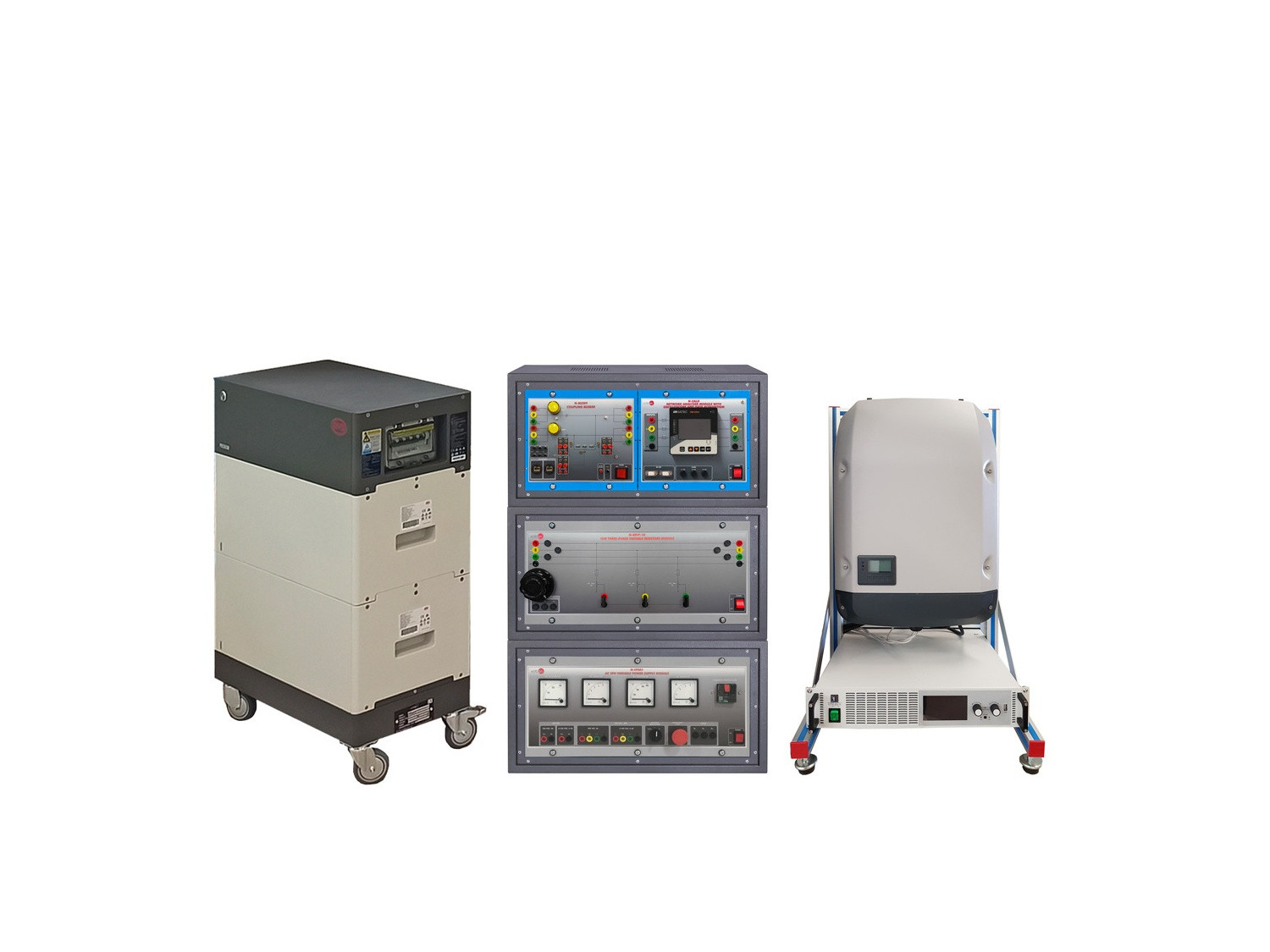

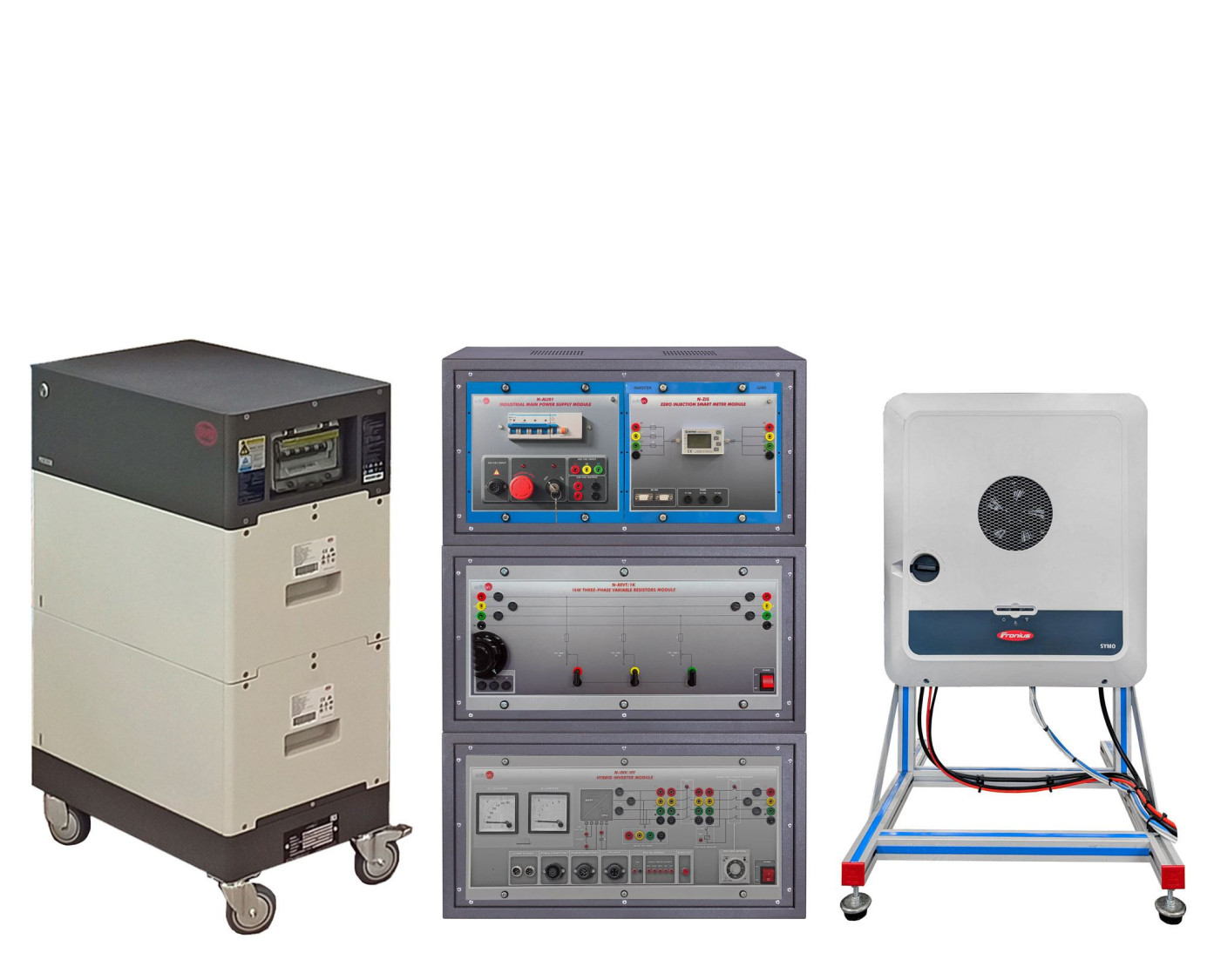

L'Application de Stockage de Batterie de Smart Grids, "AEL-SGSB", a été conçue par EDIBON pour étudier les systèmes de stockage d'énergie de pointe avec batterie intelligente et onduleur de réseau. Cet onduleur de réseau a la capacité de fournir de l'énergie au réseau et peut fonctionner en fournissant de l'énergie à l'utilisateur et à la batterie. Ces onduleurs sont connus sous le nom d’Onduleurs Hybrides et représentent l’avenir des Systèmes Intelligents de Stockage et de Gestion de l’Énergie.

Cette application permet à l'utilisateur d'acquérir les connaissances et les compétences essentielles sur les systèmes de stockage d'énergie intelligents à l'aide des modules suivants ,modules tels que l'onduleur de réseau, la batterie, les charges variables, l'analyseur de réseau et la double barre de bus pour la distribution d'énergie. À cette fin, le système comprend un manuel spécifique expliquant, au niveau théorique, les aspects relatifs aux composants de ce système tels que la batterie, le contrôle de la charge et la gestion automatique de l'énergie par le système de contrôle de la charge.

Cette application peut travailler avec d'autres sources de production d'énergie pour étudier le mix énergétique, leurs avantages et les problèmes développés lorsque des sources alternatives sont interconnectées dans un système électrique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Configuration de l’Inverter Hybride.
  • Objectif : Apprendre comment accéder et configurer les paramètres opérationnels d’un véritable inverter hybride.
  • Tâches :
  • Configurer les limites de puissance de charge et de décharge.
  • Définir le niveau maximal de l’État de Charge (SOC) de la batterie.
  • Surveiller le comportement de l’inverter dans différents scénarios énergétiques.
  1. Gestion de la Batterie et Analyse du SOC.
  • Objectif : Comprendre les cycles de charge et de décharge de la batterie et leur impact sur la stabilité du système.
  • Tâches :
  • Surveiller la variation du SOC dans le temps.
  • Évaluer les flux d’énergie lors des événements de charge/décharge.
  • Tester les seuils de coupure de l’inverter en fonction du SOC.
  1. Réponse à une Coupure de Courant et Récupération du Système.
  • Objectif : Simuler une coupure de courant et analyser comment le système passe en mode îlot et se rétablit automatiquement.
  • Tâches :
  • Déclencher une déconnexion du réseau à l’aide du module de réseau virtuel.
  • Observer la transition du système vers le mode sauvegarde par batterie.
  • Restaurer la connexion au réseau et évaluer le comportement de reconnexion.
  1. Contrôle d’Injection Zéro avec un Compteur Intelligent.
  • Objectif : Configurer le système pour empêcher l’injection d’énergie dans le réseau en utilisant un contrôle dynamique de la puissance.
  • Tâches :
  • Connecter l’inverter à un compteur intelligent.
  • Fixer la limite d’injection à 0 W.
  • Évaluer la régulation de l’inverter et la performance en limitation de puissance.
  1. Mesure et Analyse des Flux d’Énergie.
  • Objectif : Utiliser l’analyseur intégré pour mesurer les flux d’énergie en temps réel.
  • Tâches :
  • Mesurer la puissance CA en entrée et en sortie.
  • Identifier la consommation provenant de la charge, du réseau et de la batterie.
  • Analyser l’équilibre énergétique et l’efficacité du système.
  1. Simulation du Comportement des Panneaux Solaires avec une Source d’Alimentation Programmable.
  • Objectif : Émuler la génération PV à l’aide d’une source de courant ajustable.
  • Tâches :
  • Configurer le module PSPS/A pour simuler un ensemble photovoltaïque.
  • Définir les paramètres solaires : Voc, Isc, MPP.
  • Étudier la réponse de l’inverter sous différentes conditions solaires.
  1. Effet de la Variabilité de l’Irradiance sur la Production d’Énergie.
  • Objectif : Analyser comment les changements d’irradiance affectent la génération d’énergie.
  • Tâches :
  • Simuler différents moments de la journée en ajustant le PSPS/A.
  • Enregistrer les variations de la puissance de sortie du PV.
  • Relier la baisse ou l’augmentation de puissance aux réglages d’irradiance.
  1. Vérification du Suivi MPPT.
  • Objectif : Vérifier la capacité de l’inverter à suivre le Point de Puissance Maximale (MPPT) dans des conditions changeantes.
  • Tâches :
  • Introduire des changements progressifs d’irradiance et observer la stabilisation du MPPT.
  • Enregistrer l’efficacité du suivi.
  • Comparer les valeurs réelles du MPP avec celles attendues.
  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.

Qualité

Service après vente

Demander des informations
