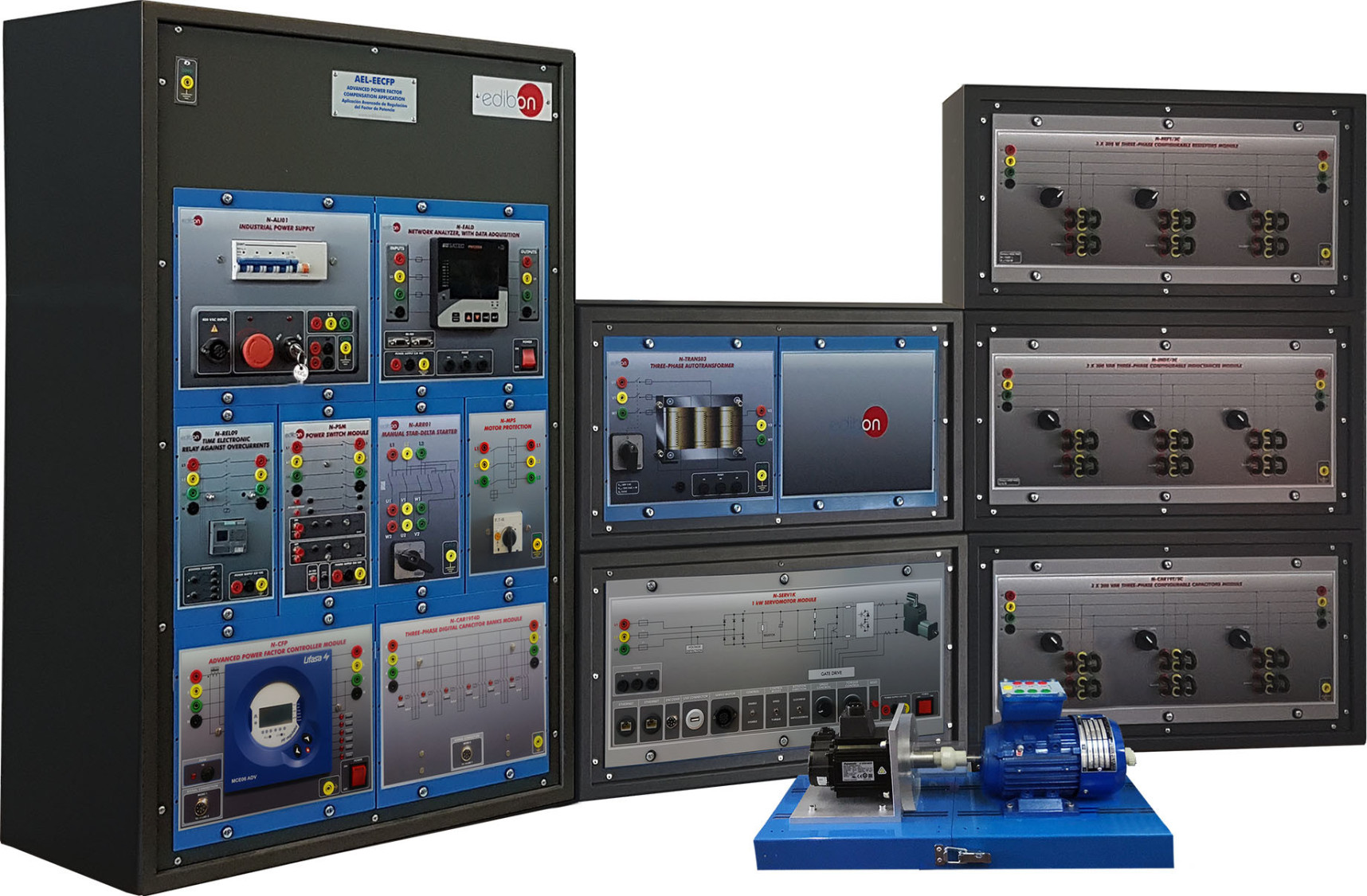

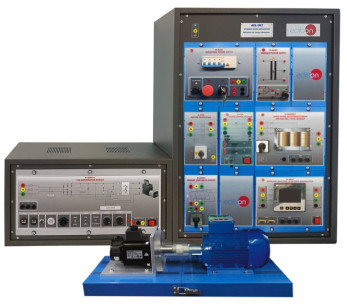

AEL-EECFP Application Avancée de Régulation du Facteur de Puissance

5.1.3.3.- DISTRIBUTION D'ÉNERGIE ET CHARGES
ADVANCED POWER FACTOR COMPENSATION APPLICATION - AEL-EECFP

SYSTEMES INNOVANTS

L'Application Avancée de Régulation du Facteur de Puissance "AEL-EECFP", a été conçu en complément de l'AEL-RPC pour étudier en profondeur la compensation du facteur de puissance avec la présence de charges dynamiques.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

SMART GRID. What is about?
SMART GRID. What is about?
With the new smart bidirectional meters, all protection and control devices and the wide use of Internet, the grid has become an intelligent (smart) grid.
Lire plus
NEW Renewable Energies leaflet
NEW Renewable Energies leaflet
The growing concern over pollution and climate change has exponentially increased the interest about clean energies. Computer Controlled Renewable Energies units (with SCADA), designed by EDIBON, are not only an effective learning tool to understand all energy related processes, but also a...
Lire plus

Description Générale

Les consommateurs industriels font une consommation d'énergie dont le facteur de puissance est variable. Si votre facteur de puissance tombe en dessous d'une valeur prédéfinie, les pertes d'énergie dans les lignes de transmission augmentent. C'est pourquoi les consommateurs doivent payer une pénalité. Pour éviter ces problèmes, les consommateurs industriels installent des dispositifs de correction du facteur de puissance.

L'Application Avancée de Régulation du Facteur de Puissance "AEL-EECFP", a été conçu en complément de l'AEL-RPC pour étudier en profondeur la compensation du facteur de puissance avec la présence de charges dynamiques.

Le moteur à induction triphasé est le plus utilisé dans l'industrie. Pour cette raison, un servomoteur et un moteur asynchrone sont inclus dans cette application. Avec ce groupe, l'utilisateur peut régler différentes conditions de charge sur le moteur en modifiant le facteur de puissance.

La compensation du facteur de puissance (lorsque le moteur asynchrone fonctionne) est nécessaire pour éviter une puissance réactive excessive. L'utilisateur peut donc le faire manuellement à travers le module condensateur triphasé.

D'autre part, il offre las possibilité de compenser automatiquement le facteur de puissance avec le module de batterie de condensateurs numériques triphasés et le contrôleur de facteur de puissance avancé. Ce module mesure les valeurs de courant et de tension du réseau et calcule le facteur de puissance optimal. Ce module permet la connexion de six étages de condensateurs, qui permettent la régulation du facteur de puissance en fonction de la valeur désirée.

Des exercices et pratiques guidées

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

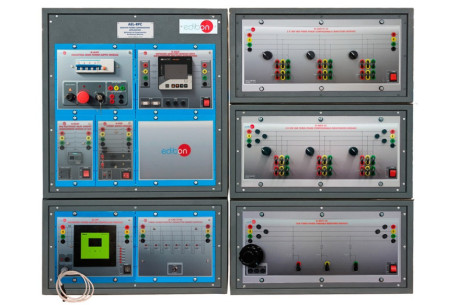

Quelques possibilités pratiques de l'équipement de base (AEL-RPC):

  1. Câblage de la connexion en étoile et en triangle de la charge capacitive et inductive.
  2. Configuration et test du relais de surintensité et du disjoncteur de puissance.
  3. Mesure de la puissance active consommée par un récepteur dans un circuit résistif.
  4. Mesure de la puissance réactive consommée par un récepteur dans un circuit inductif pur.
  5. Mesure de la puissance réactive consommée par un récepteur dans un circuit capacitif pur.
  6. Mesure de la puissance apparente, active et réactive consommée par un récepteur dans un circuit RL.
  7. Mesure du facteur de puissance d’un récepteur dans un circuit RL.
  8. Calcul et câblage de la charge capacitive nécessaire pour effectuer la correction du facteur de puissance approprié.
  9. Comparaison de la puissance active consommée après compensation.
  10. Comparaison de la puissance réactive consommée après compensation.
  11. Mesure du facteur de puissance après compensation.
  12. Détermination des première et deuxième puissances maximales.
  13. Détermination de la puissance maximale en cas de charge asymétrique.

Quelques possibilités pratiques avec des modules spécifiques de l'AEL-EECFP:

  1. Mesure du réseau de puissance réactive maximale et minimale.
  2. Etude des charges dynamiques du manuel de compensation de puissance réactive: servo-moteur couplé à induction.
  3. Mesure de la puissance réactive consommée par un récepteur capacitif.
  4. Comparaison de la puissance réactive avant et après le facteur de puissance de compensation manuelle.
  5. Configuration optimale du contrôleur de puissance réactive.
  6. Vérification de l'unité de commande de compensation appliquant différents niveaux de puissance réactive.
  7. Compensation automatique de la puissance réactive (amélioration du facteur de puissance).
  8. Comparaison de l'énergie active consommée après compensation automatique.
  9. Comparaison de l'énergie réactive consommée après compensation automatique.
  10. Mesure après le facteur de puissance de compensation automatique.
  11. Comparaison des résultats entre la compensation manuelle et automatique.
  12. L'utilisateur peut effectuer d'autres exercices lui-même conçu.

ÉLÉMENTS REQUIS

ÉLÉMENTS SUPPLÉMENTAIRES RECOMMANDÉS

UNITÉS SIMILAIRES DISPONIBLES

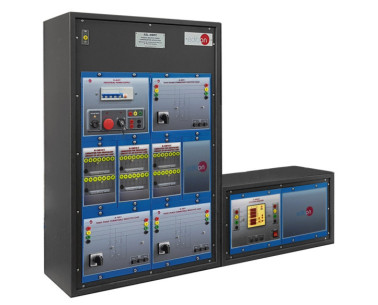

MANUAL REACTIVE POWER COMPENSATION APPLICATION - AEL-MRPC
