CECI Unité pour les Contrôleurs Industriels

INDUSTRIAL CONTROLLERS UNIT - CECI

SYSTEMES INNOVANTS

Équipement de Contrôleurs Industriels, "CECI", est basé sur une structure de conception modulaire dont la fonctionnalité est diviséeen différents modules pour permettre à l'étudiant de mieux comprendre l'unité.

Voir description générale

NOUVELLES LIÉES

Description Générale

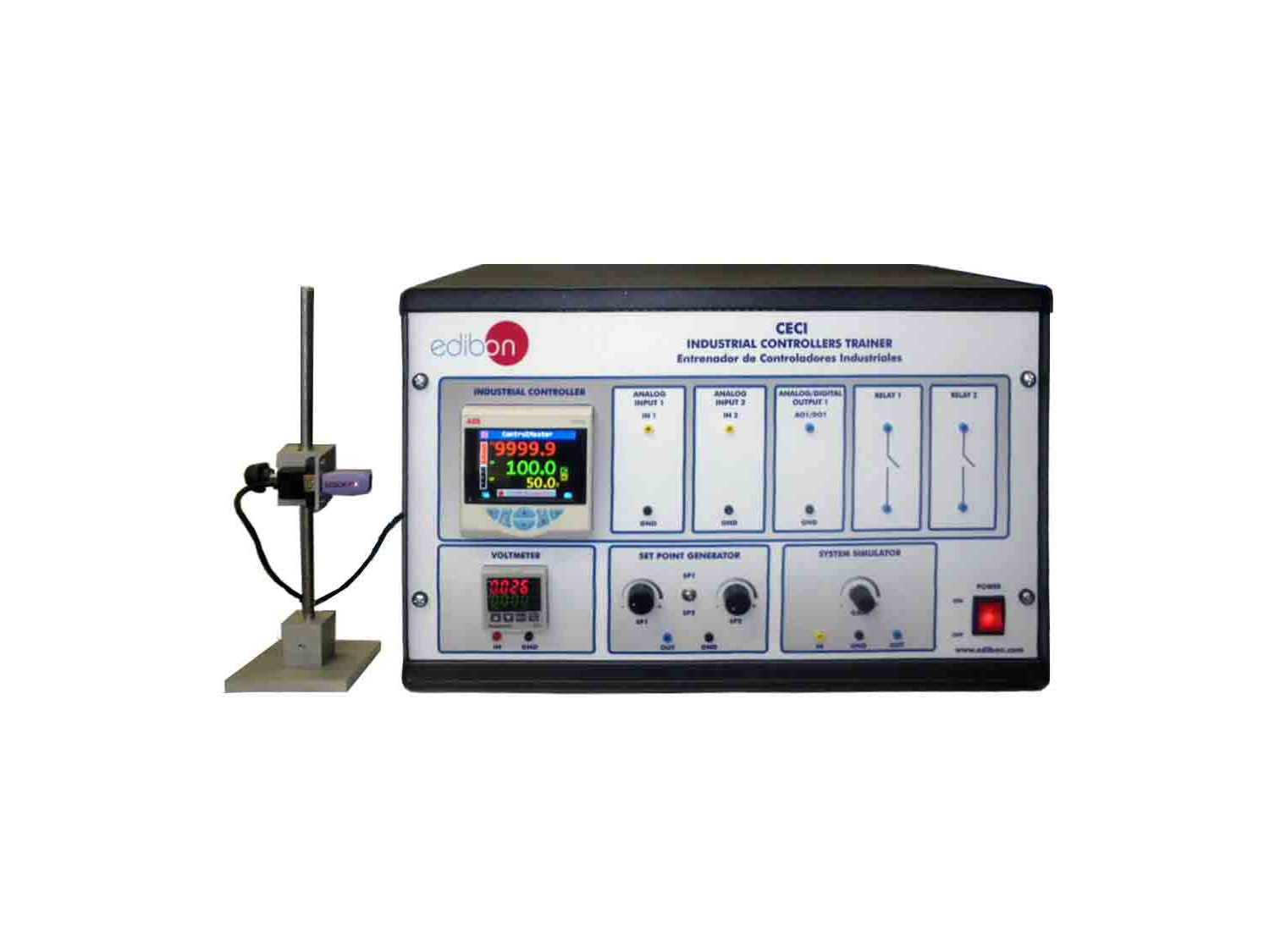

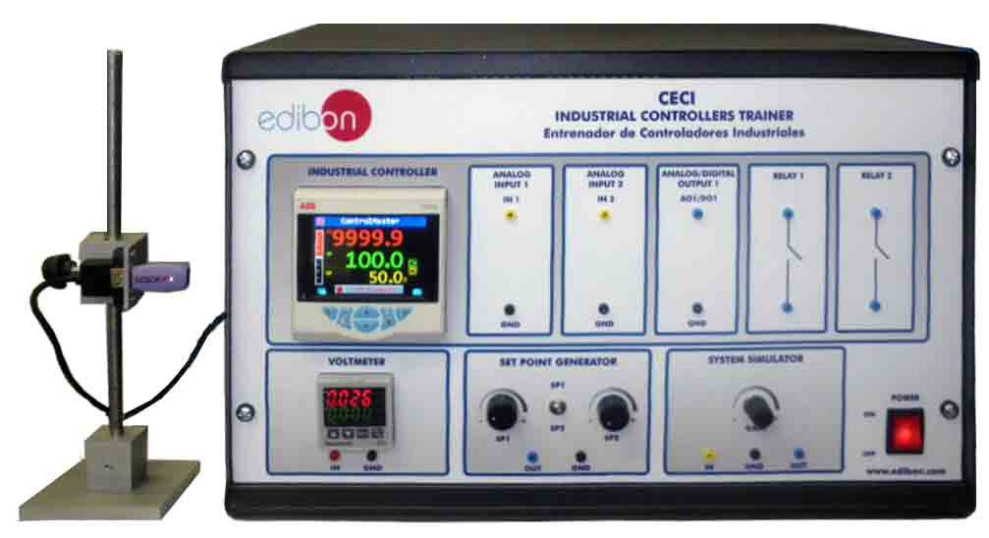

Équipement de Contrôleurs Industriels, "CECI", est basé sur une structure de conception modulaire dont la fonctionnalité est diviséeen différents modules pour permettre à l'étudiant de mieux comprendre l'unité. Les modules inclus sont: contrôleur industriel, voltmètrenumérique, générateur de point de consigne, simulateur de système et module de communication.

  • Contrôleur industriel: comprend deux entrées analogiques et une sortie analogique / numérique. Les broches des entrées analogiques sont utilisé pour connecter la valeur du processus et les signaux de consigne. La fiche de la sortie analogique / numérique est utiliséepour le signal O / P Le contrôleur dispose également de deux relais configurables. En plus de pouvoir être configurés par le logiciel,les paramètres du Le contrôleur industriel peut également être configuré via le panneau avant.
  • Voltmètre numérique: ce module permet de visualiser l'amplitude d'un signal CC.
  • Générateur de consigne: ce module permet de générer un signal de pas en commutant entre deux tensions sélectionnables différentes. Les niveaux de tension peuvent être ajustés au moyen de deux potentiomètres.
  • Simulateur de système: ce module représente un système de premier ordre avec délai. La constante de temps du système est de 20s.Le gain du système peut être ajusté à l'aide du potentiomètre correspondant.
  • Module de communication: ce module est constitué d’un adaptateur infrarouge vers USB monté sur une structure mobile. Lastructure nous permet de fixer l’adaptateur pour l’aligner sur le contrôleur.

Le logiciel fourni avec l'unité "CECI" est le logiciel commercial ABB Device Type Manager (DTM), un logiciel de configuration pour lesversions de contrôleurs industriels Control Master. Ce logiciel permet aux étudiants d'apprendre en utilisant un logiciel réel pour lescontrôleurs industriels.

Le logiciel permet de sélectionner le type de contrôle, les paramètres du contrôleur industriel, d'ajuster les alertes et les alarmes, le type deboucle du système, etc. L'accès à la configuration de différents paramètres se fait par un schéma compréhensible de blocs du processusdu système.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. l'installation, le raccordement et la familiarité avec le logiciel.
  2. Etude de la fonction de transfert (statique et dynamique).
  3. La connaissance du générateur de valeur de consigne, la génération d'un signal carré de deux signaux analogiques.
  4. Familiarisation avec la navigation d'un contrôleur industriel (tendances de l'écran d'affichage de l'opérateur d'écran de la page, etc.).
  5. Réponse à un échelon d'un premier système de commande.
  6. Configuration d'entrée / sortie de commande analogique industriel (cuisinière électrique, les unités d'ingénierie, détecteur de défaut, etc.).
  7. Commande manuelle d'un système du premier ordre par le contrôleur industriel (en boucle ouverte).
  8. Contrôle automatique de PID d'un premier système de commande en utilisant le contrôleur industriel (en boucle fermée).
  9. L'obtention des paramètres PID automatiquement par autocalibrage.
  10. Réglage de la génération d'alarme et de diagnostic.
  11. Régler un contrôleur industriel par l'intermédiaire du panneau avant (au niveau du paramètre de niveau de configuration, les fonctions de contrôle de niveau, etc.).
  12. Réglage à distance via un automate industriel configuration logicielle (niveau des paramètres de niveau de configuration, les fonctions de contrôle de niveau, etc.).
