TPAP Unité de Protection en Installations d'Eau Potable

L’Unité de Protection en Installations d'Eau Potable , "TPAP", a été conçu par EDIBON pour étudier des situations dans lesquelles les installations d’eau potable seraient contaminées par des eaux usées. Il est spécialement conçu pour la formation dans le secteur de la plomberie.

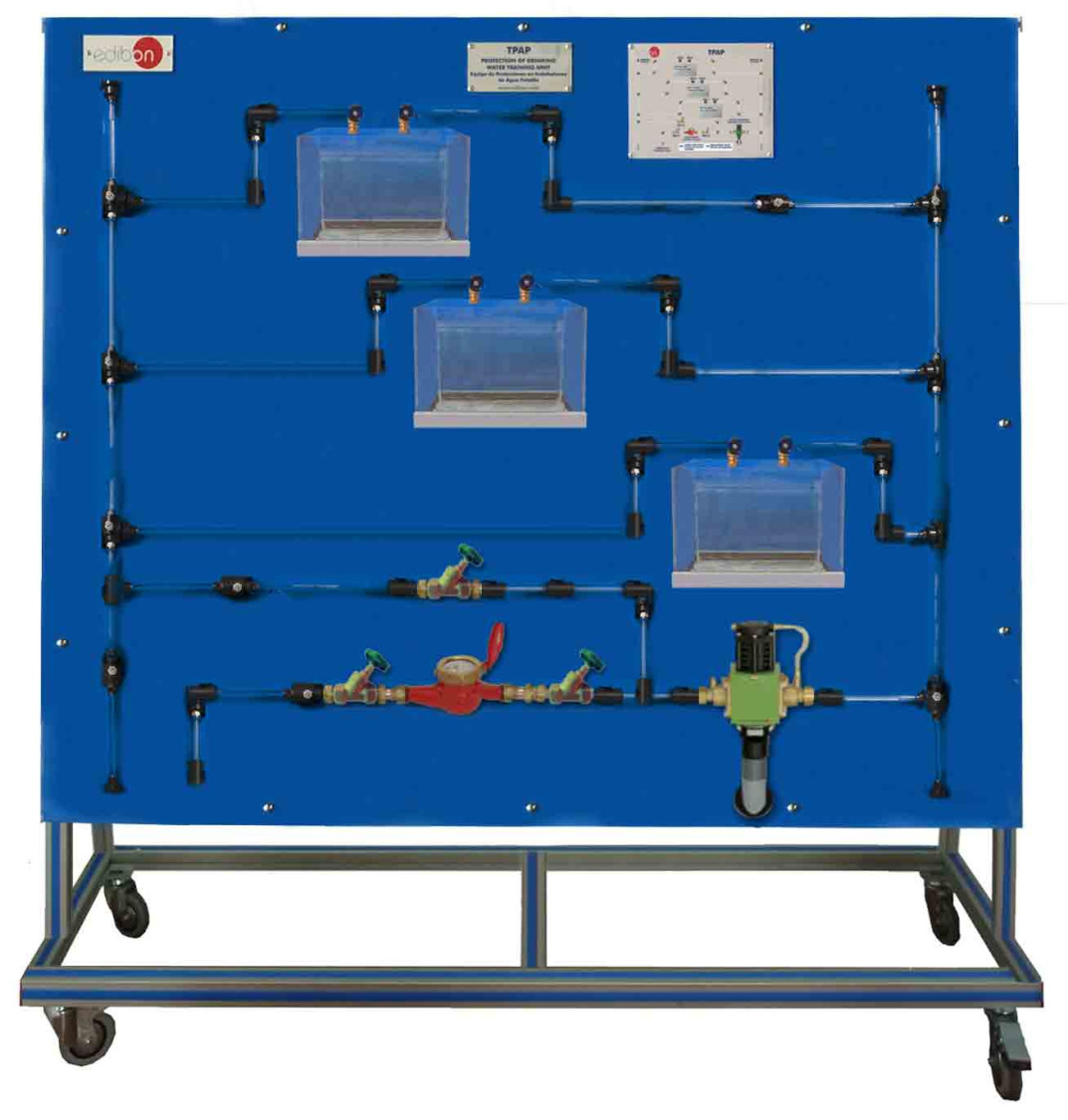

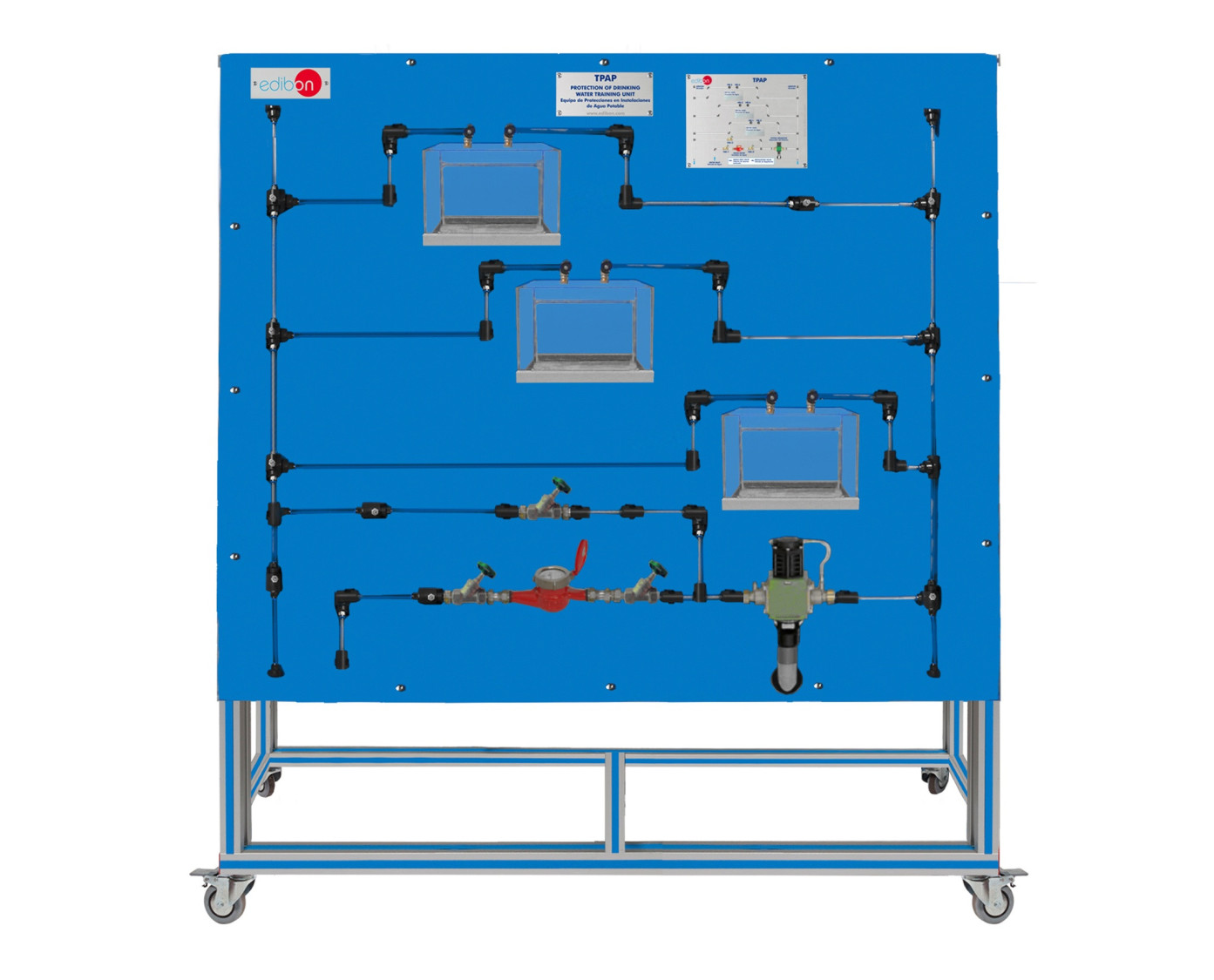

L’Unité de Protection en Installations d'Eau Potable, "TPAP", simule une installation d’eau potable d’une habitation de quatre étages. Au niveau le plus bas, au sous-sol, se trouve l’arrivée d’eau potable à partir de laquelle l’eau est distribuée. L’eau traverse un compteur industriel, qui enregistre le débit qui le traverse, puis se dirige vers six vannes de sortie reliées à trois réservoirs en méthacrylate.

La contamination de l’eau potable est simulée par une éventuelle rupture de canalisation ou une chute de pression, qui provoquerait le reflux des eaux usées dans la canalisation d’eau potable.

L’unité comprend des dispositifs de protection contre le reflux des eaux usées, des séparateurs de canalisations qui garantissent que l’eau entrant dans l’installation, à environ 1,5 bar, ne retourne pas vers le réseau public d’alimentation, ainsi que des clapets anti-retour qui ferment complètement le passage du fluide circulant dans un sens tout en permettant son passage libre dans l’autre sens. Il comprend également des purgeurs d’air, au moyen de conduits de ventilation permettant d’éliminer l’air présent dans les canalisations, ainsi que deux robinets de vidange.
