IGHT Unité d'expérimentation de Chauffe-eau Instantané à Gaz

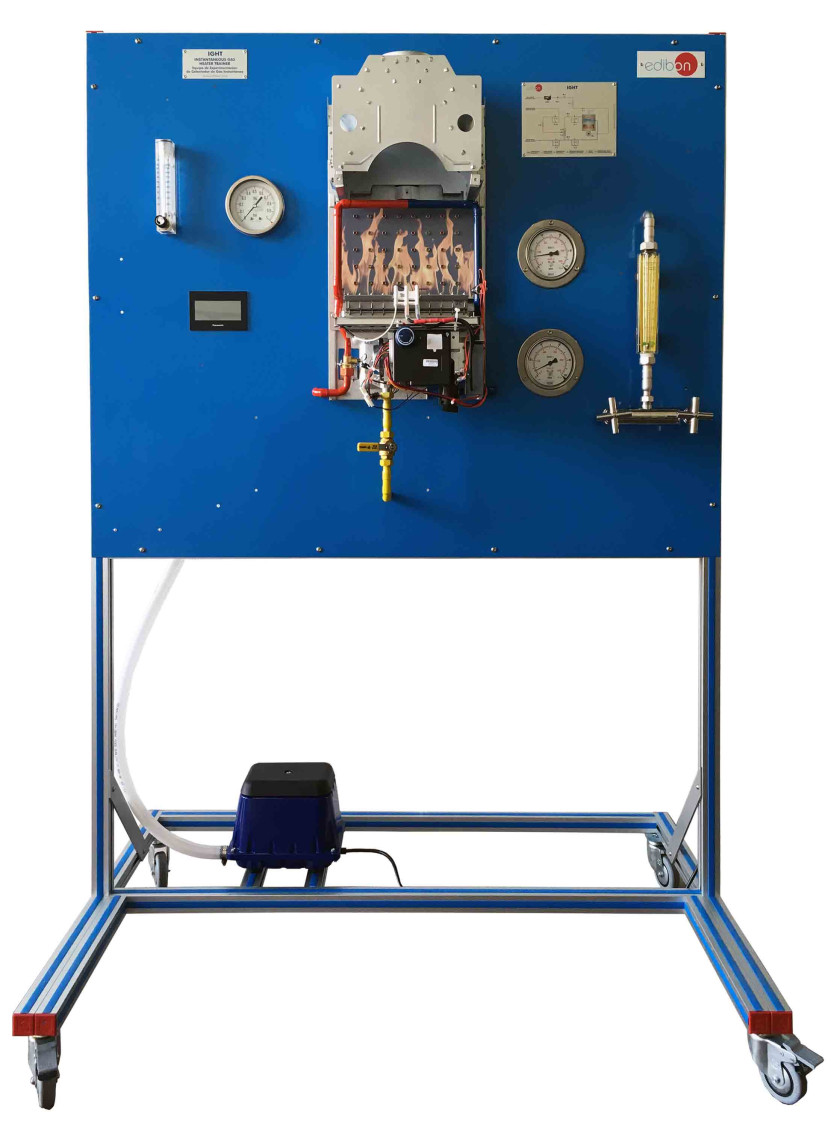

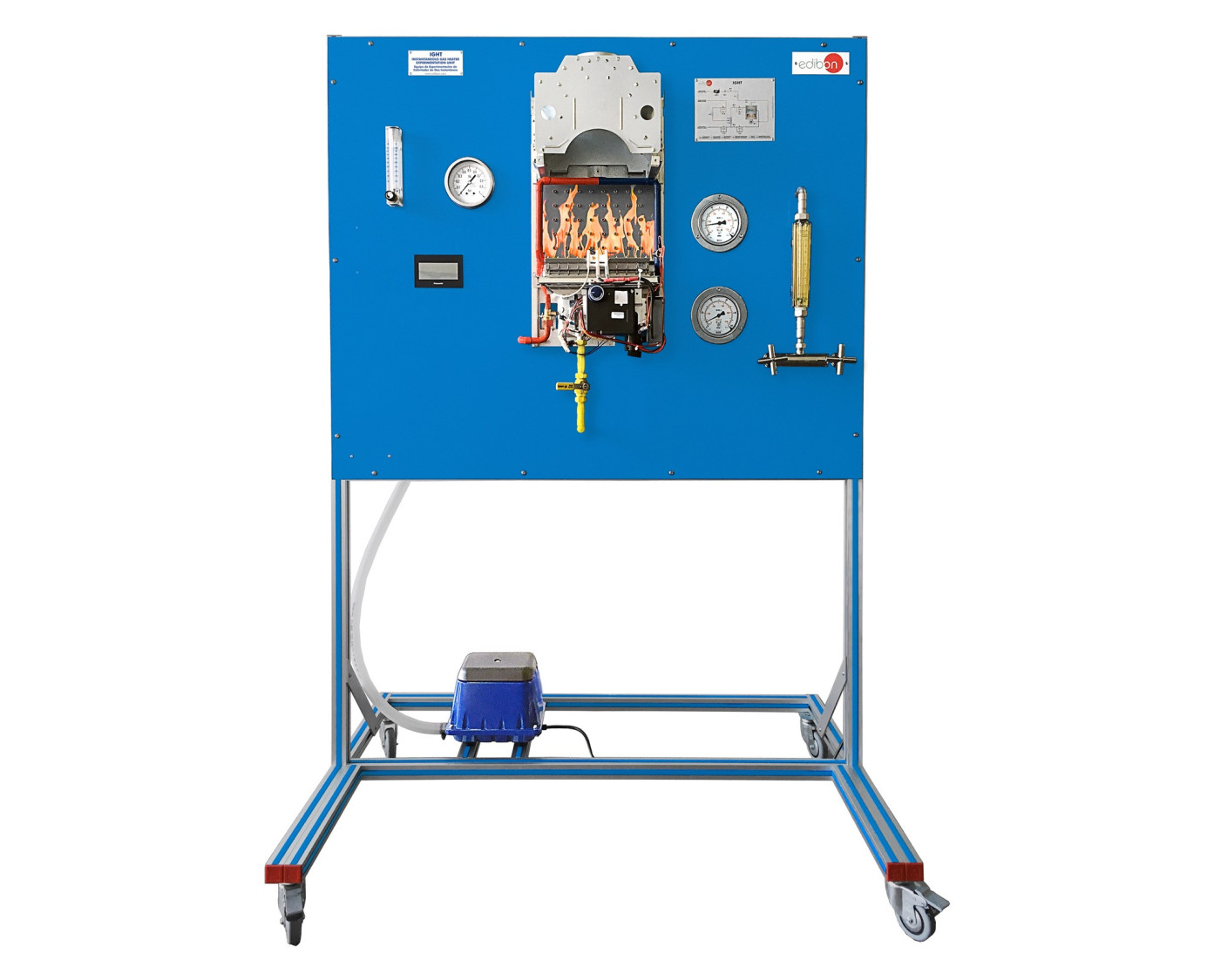

L’Unité d’expérimentation de Chauffe-eau Instantané à Gaz, "IGHT", conçu par EDIBON, consiste en un équipement didactique monté sur roulettes afin de faciliter sa mobilité, représentant un système expérimental avec un chauffe-eau instantané à gaz.

L’équipement fonctionne avec de l’air, simulant ainsi le fonctionnement du chauffe-eau, ce qui permet son utilisation dans des salles de classe et des laboratoires sans présenter aucun danger.

Pour fournir l’air de service, l’équipement dispose d’une pompe à diaphragme qui apporte l’air nécessaire afin de faire fonctionner le système de manière autonome.

L’élément principal de l’équipement est un chauffe-eau instantané à gaz actionné par une pompe à diaphragme fournissant l’air de service à la pression de fonctionnement requise par le chauffe-eau. Un régulateur de pression contrôle la pression de service dans le chauffe-eau, tandis qu’un ensemble de diodes LED simule la flamme produite dans celui-ci. De plus, le chauffe-eau est présenté sans carter ni échangeur de chaleur afin de faciliter la compréhension des concepts étudiés.

L’équipement simule, au moyen d’un automate programmable industriel (API/PLC), les pannes typiques et réelles qui se produisent dans ce type de dispositifs. Il dispose également d’un ensemble d’électrovannes simulant des défauts dans les conduites alimentant le chauffe-eau. Le PLC intégré à l’équipement simule aléatoirement jusqu’à 14 pannes possibles selon trois modes de fonctionnement différents et comprend un écran tactile de sélection. Par ailleurs, l’équipement est installé sur un panneau totalement accessible et monté sur roulettes pour faciliter son déplacement.

En outre, cet équipement simule toutes les mesures de sécurité nécessaires : veilleuse, sonde anti-refoulement des gaz de combustion, détecteur de flamme par thermocouple, pressostat, thermostat limiteur de température, etc.
