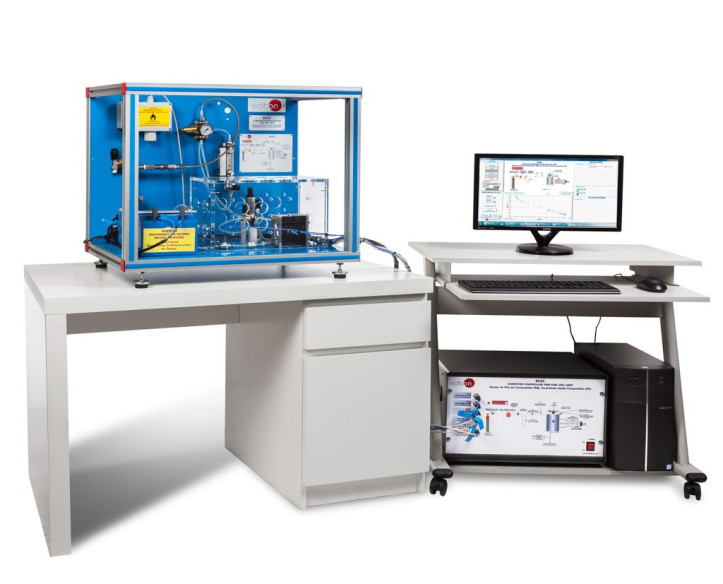

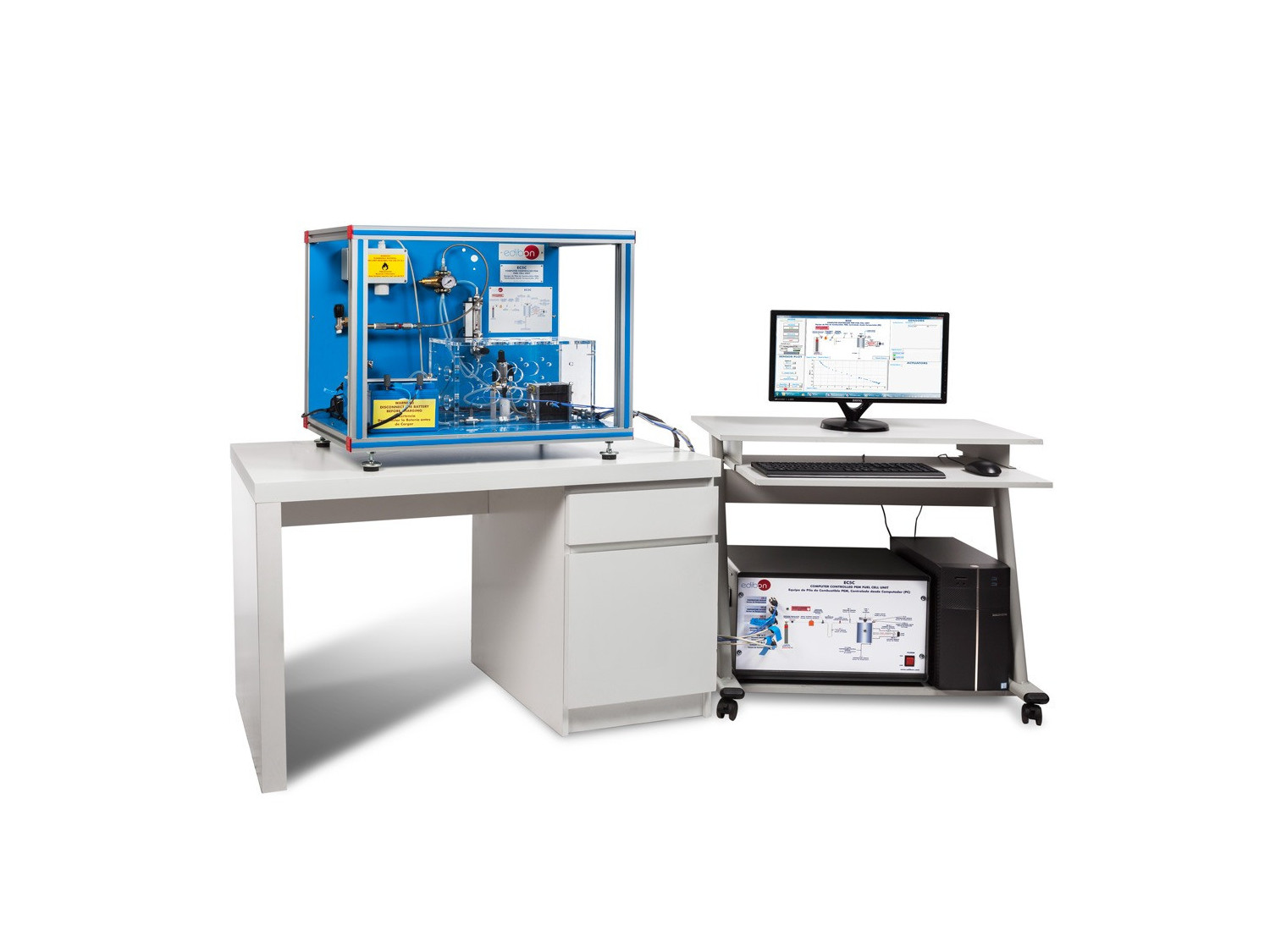

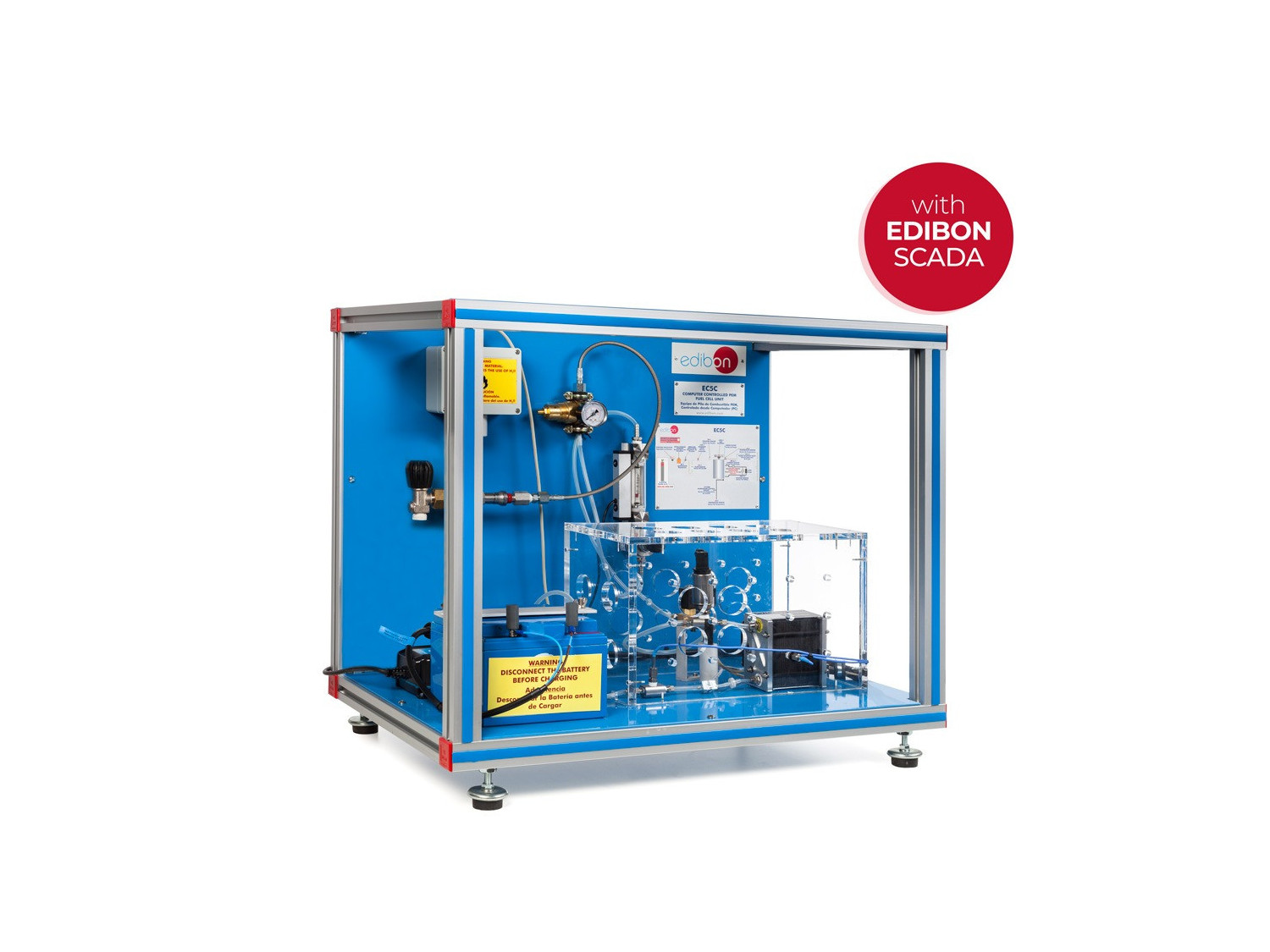

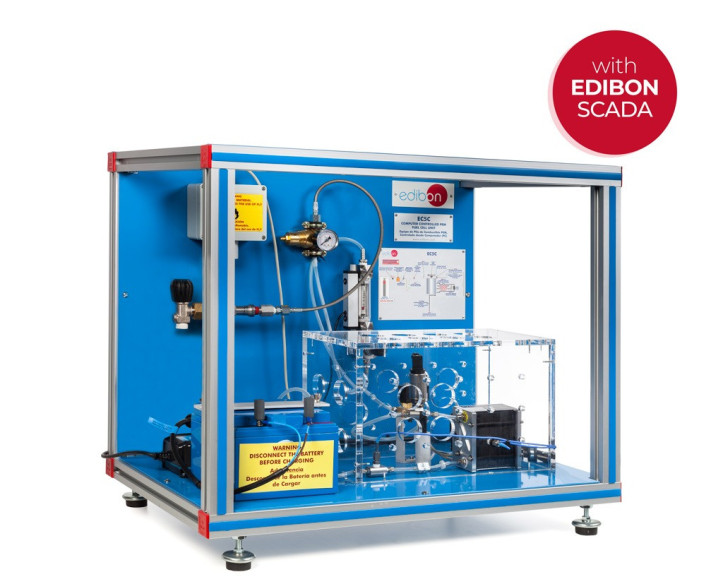

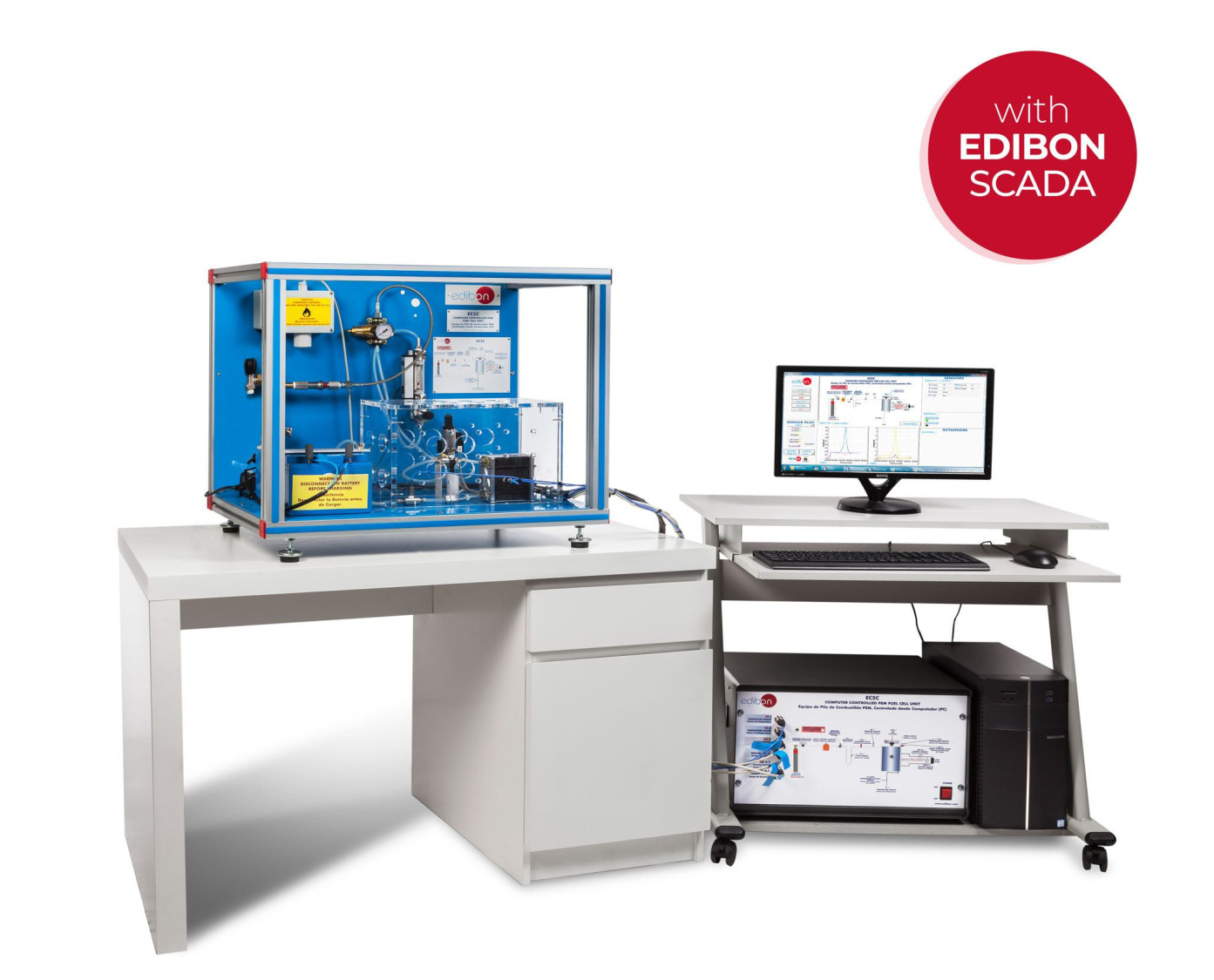

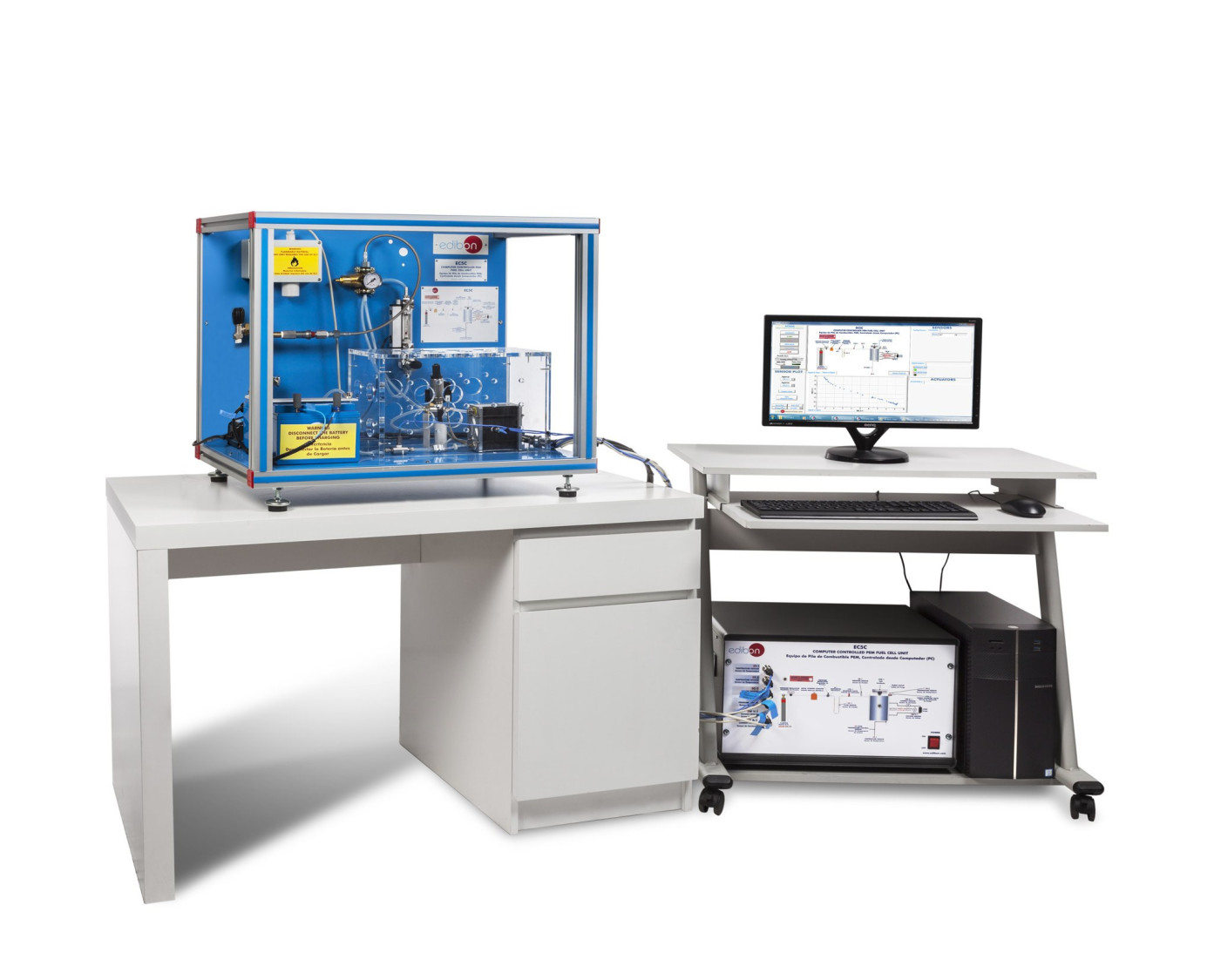

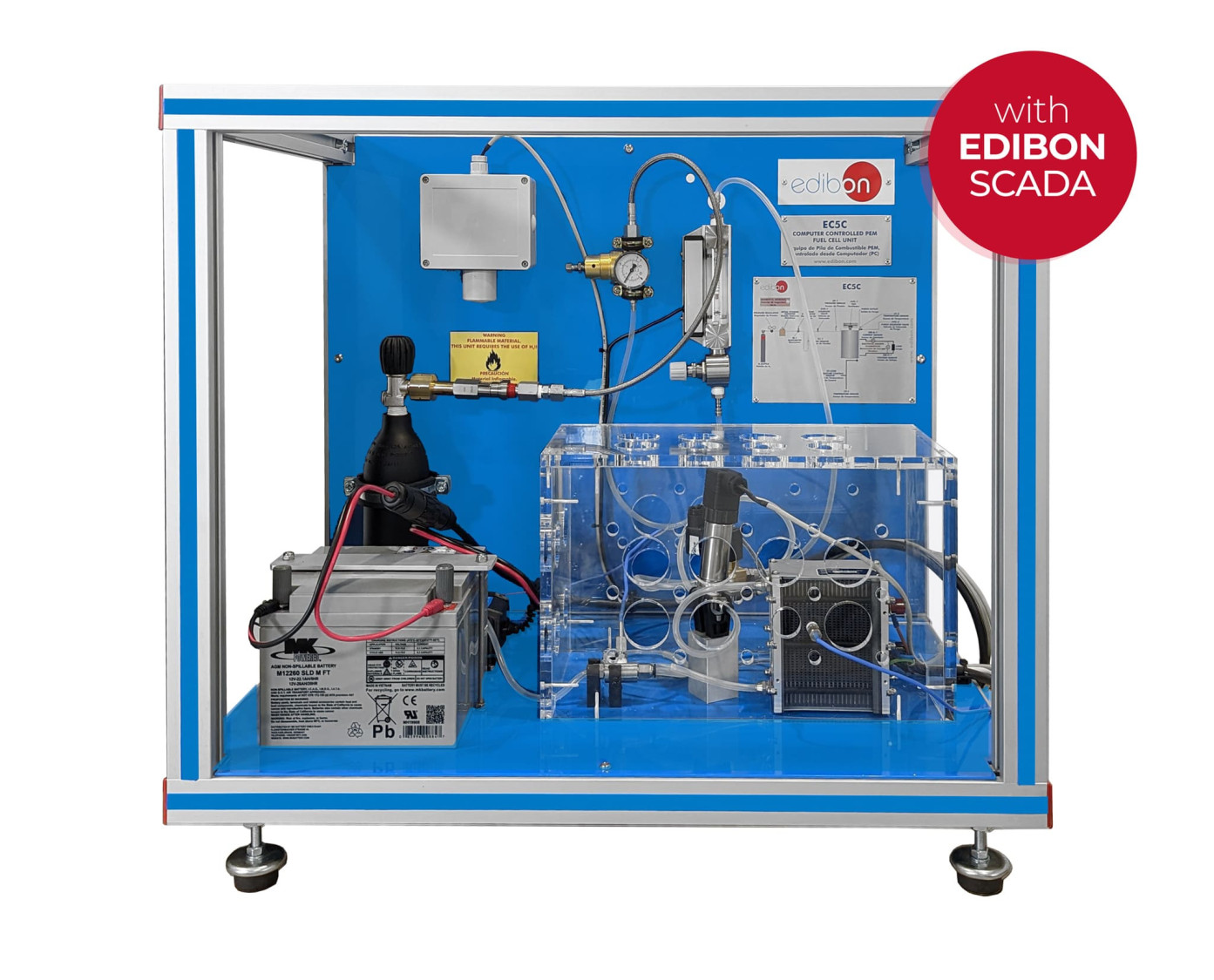

Complete EC5C unit

COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C

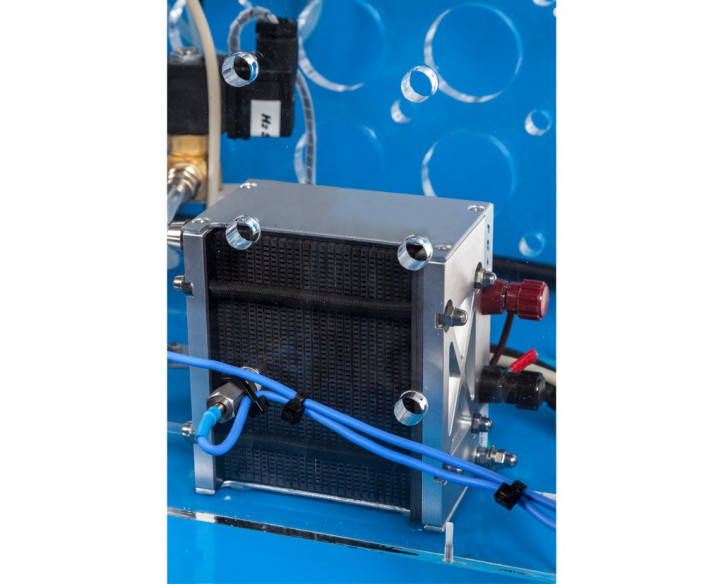

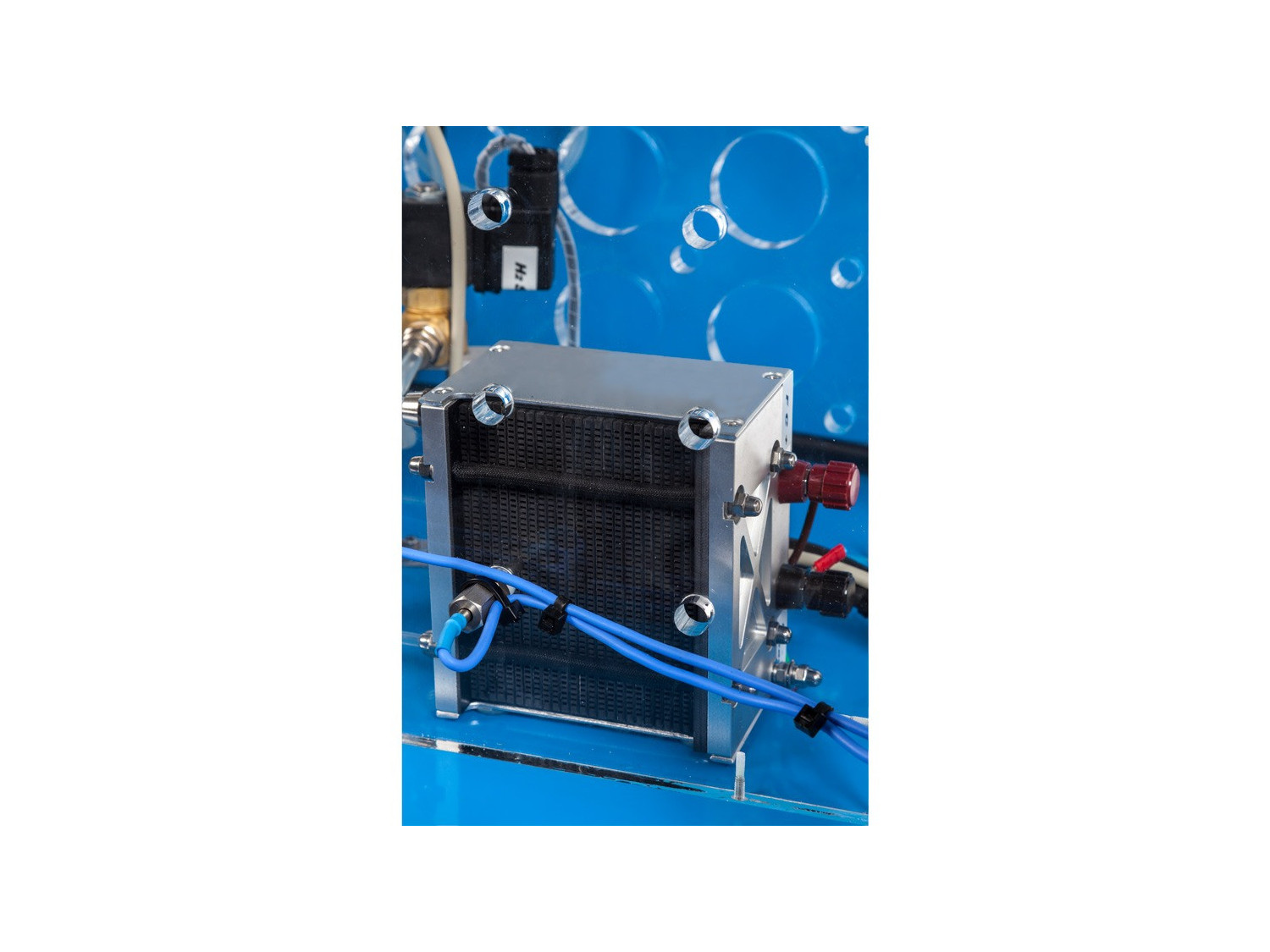

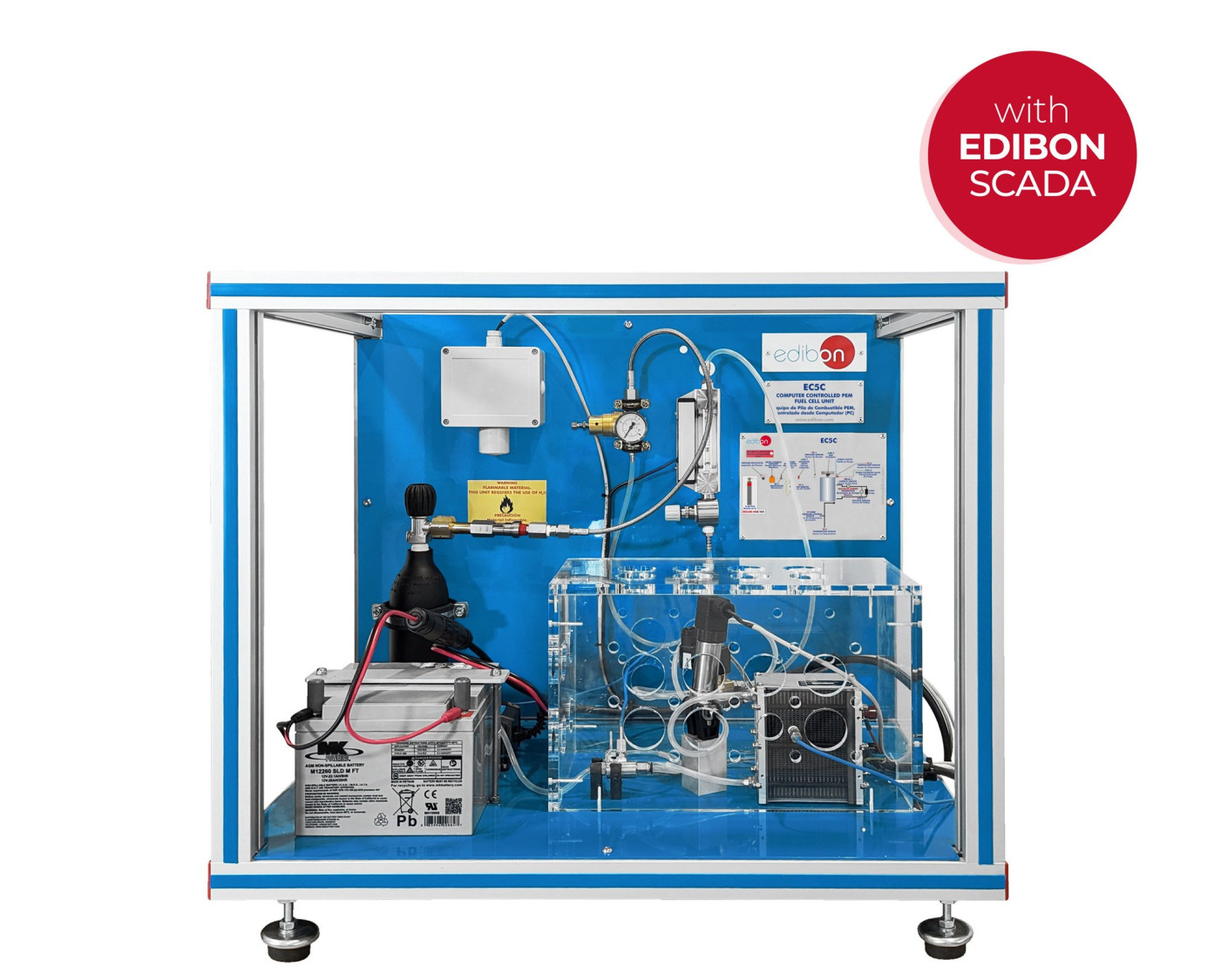

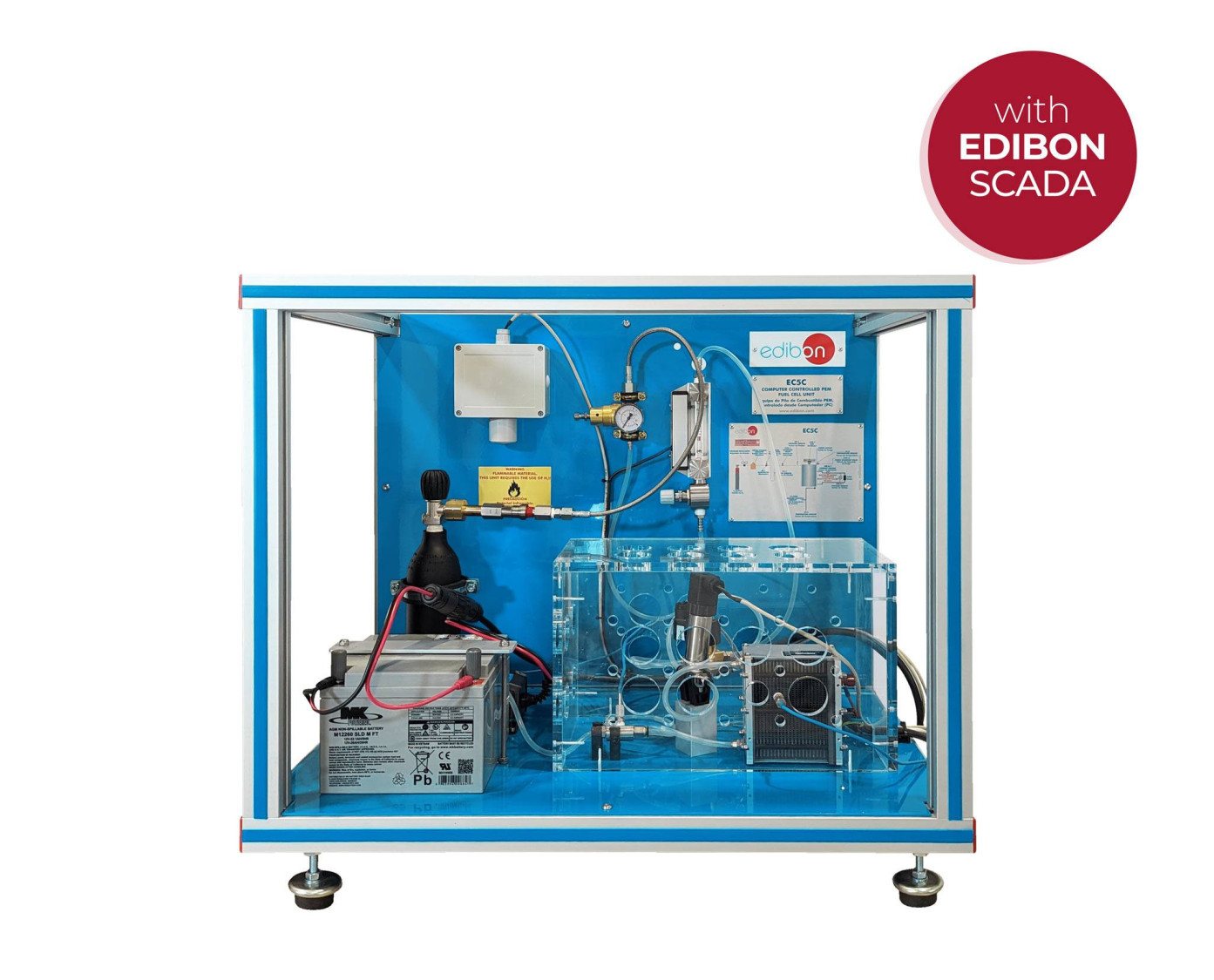

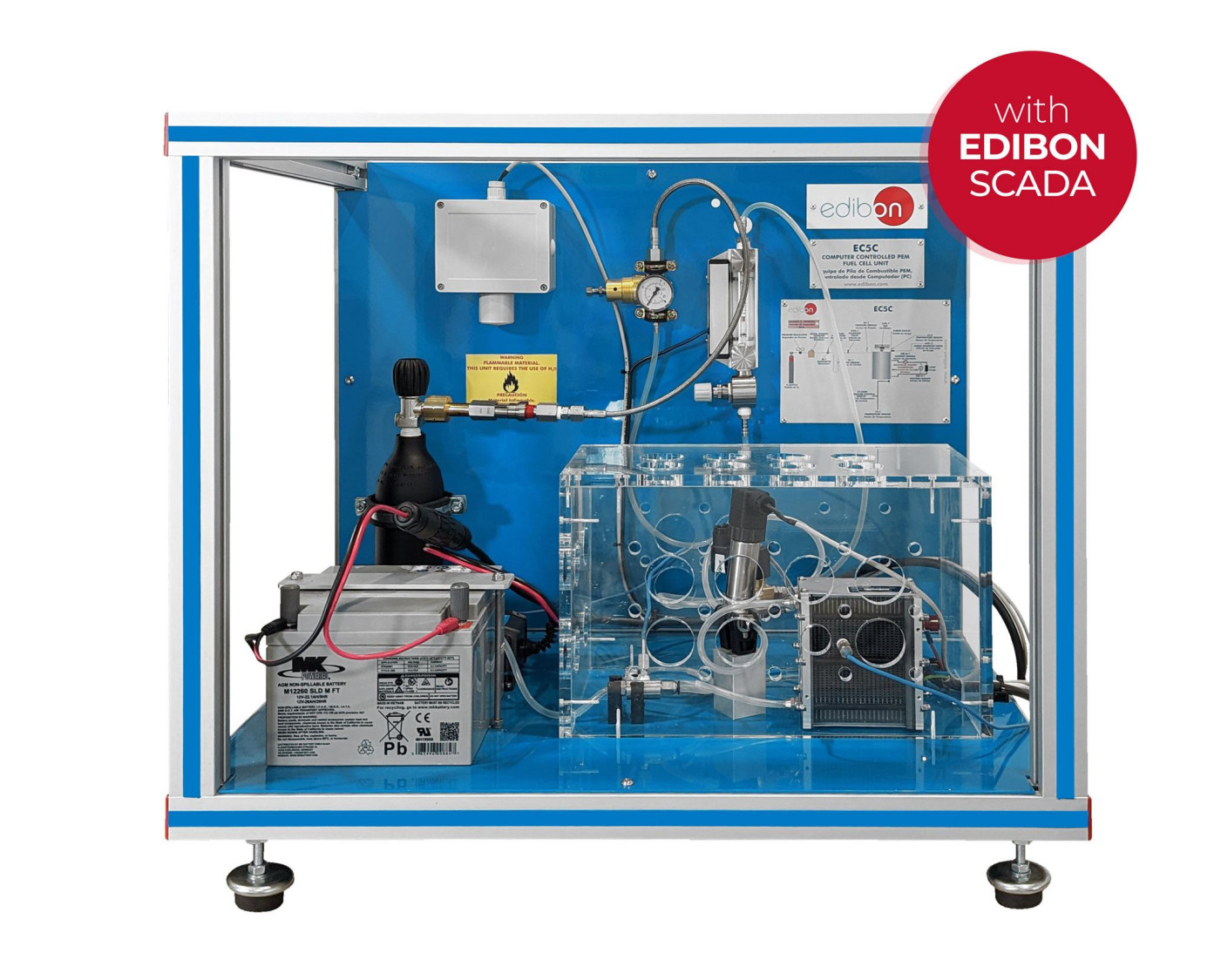

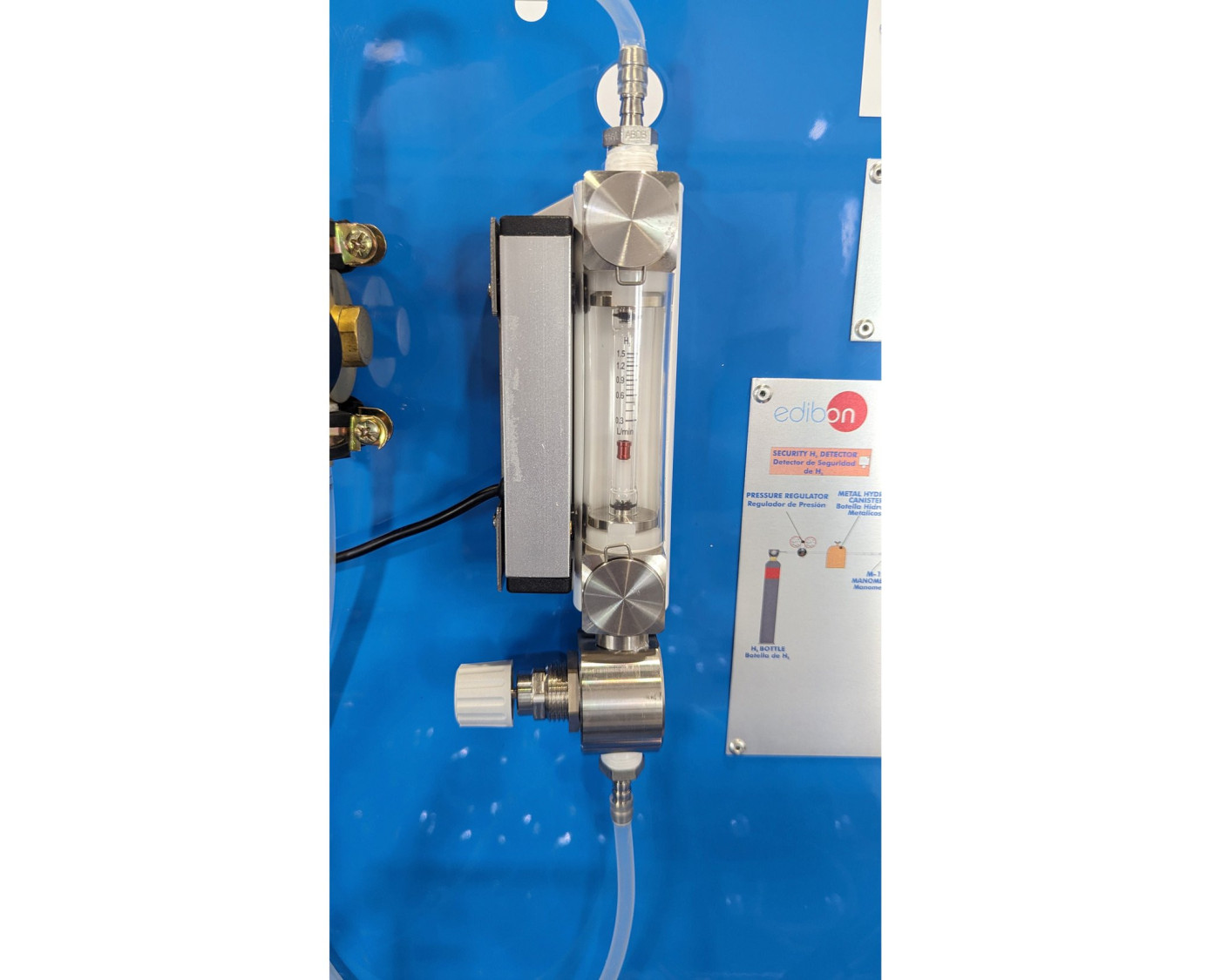

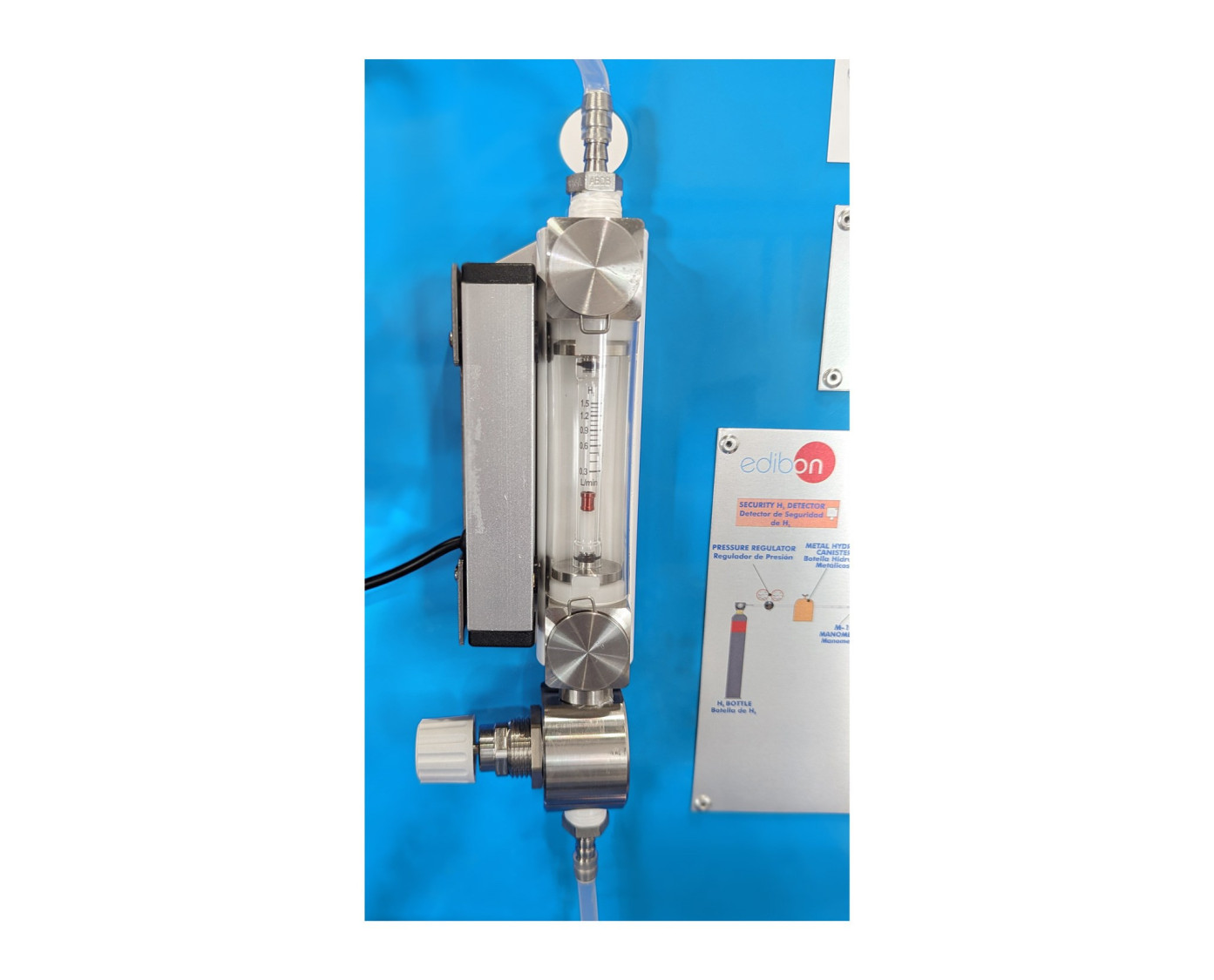

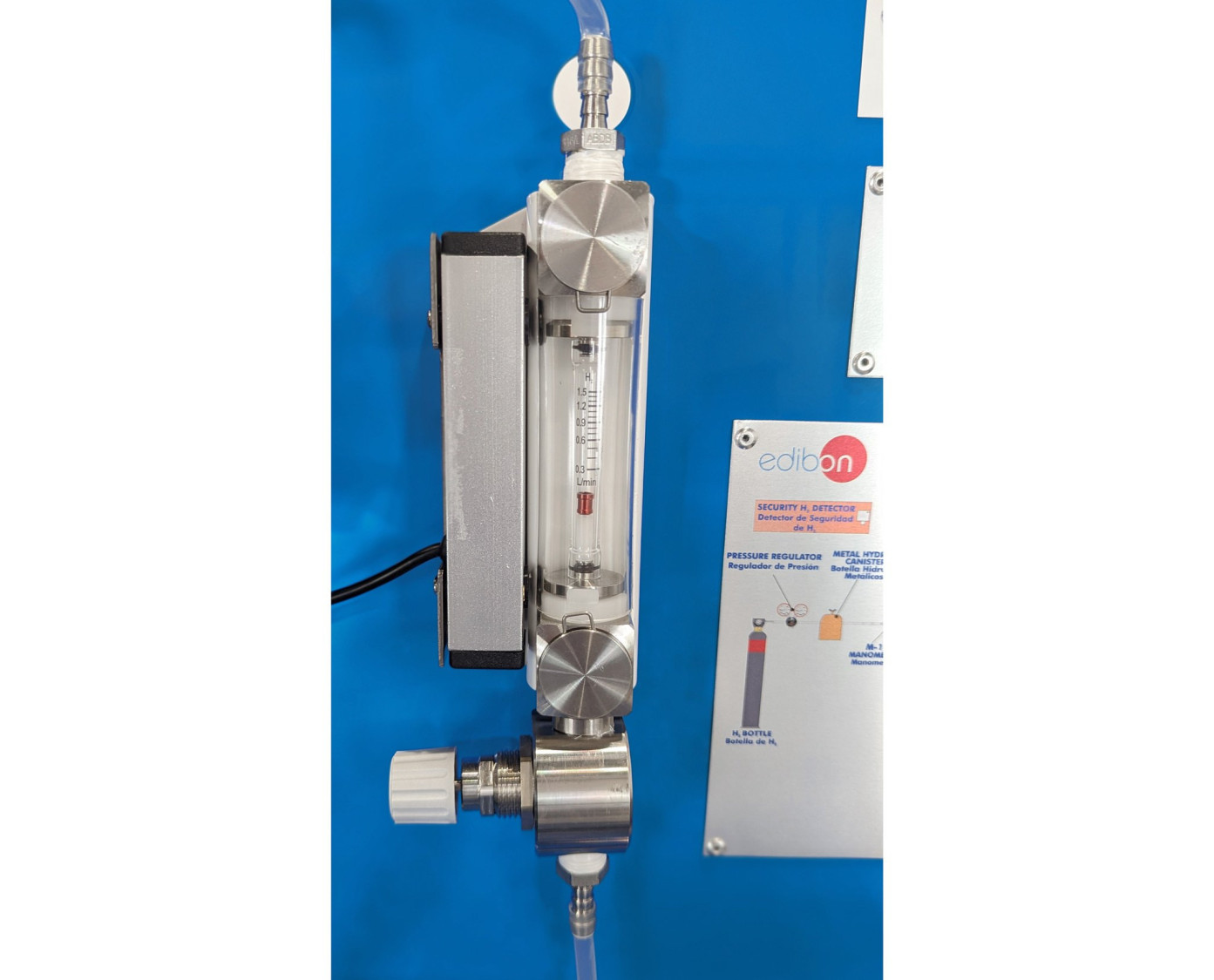

Unit details

COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C

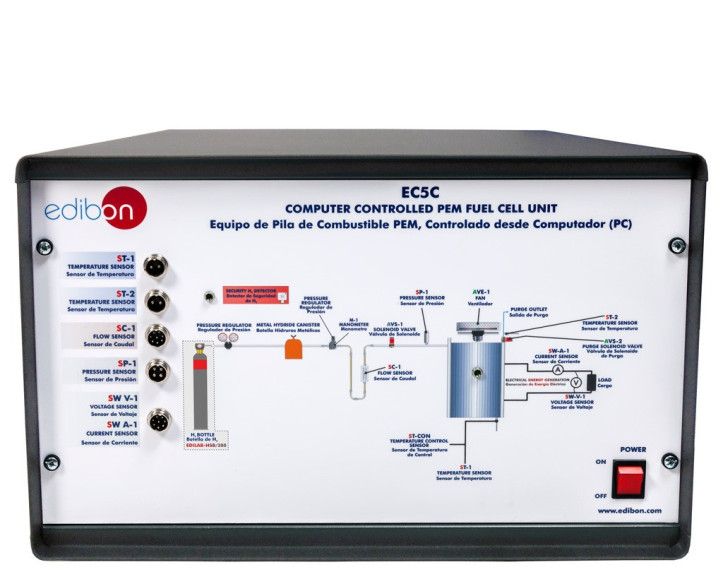

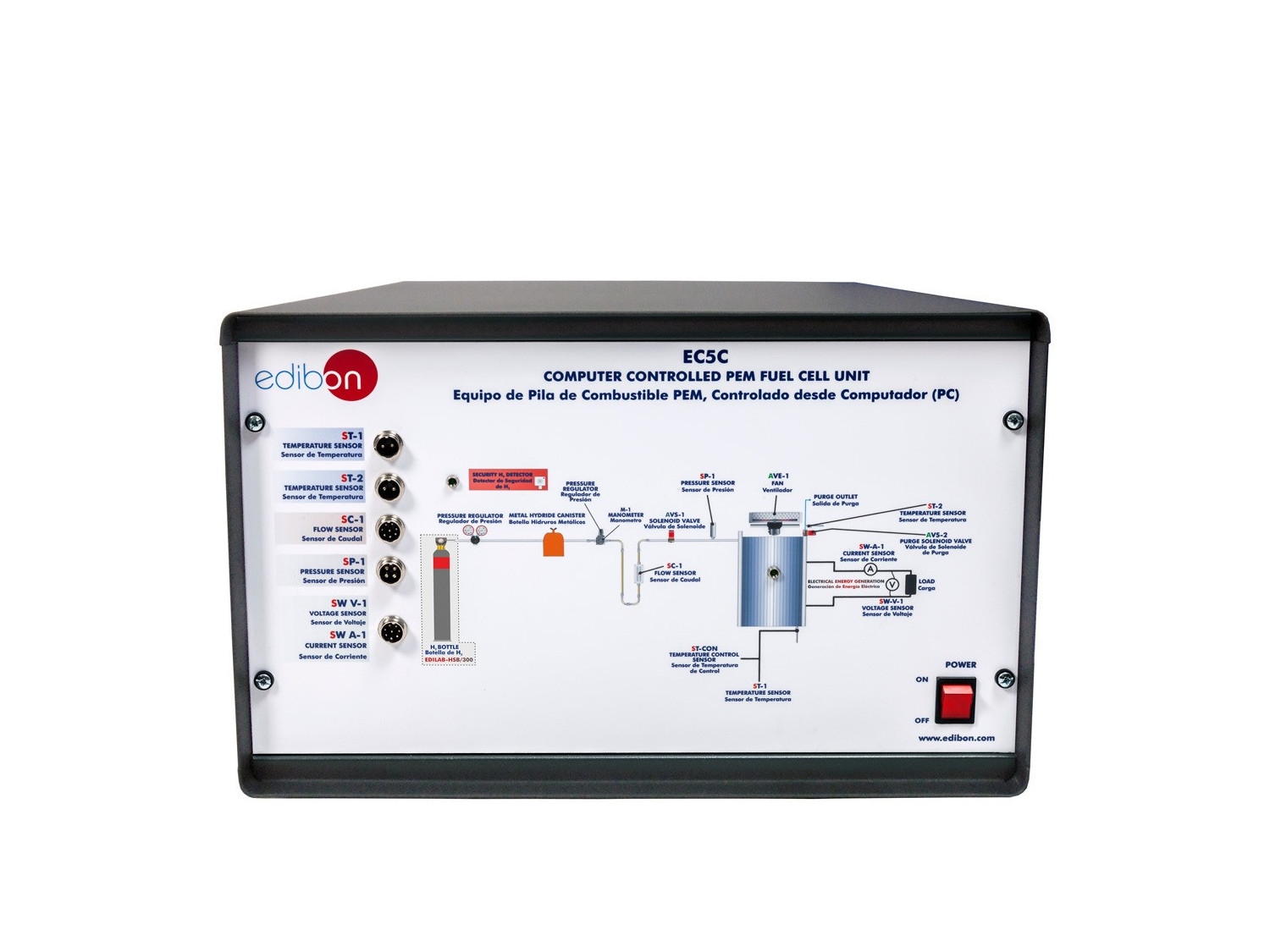

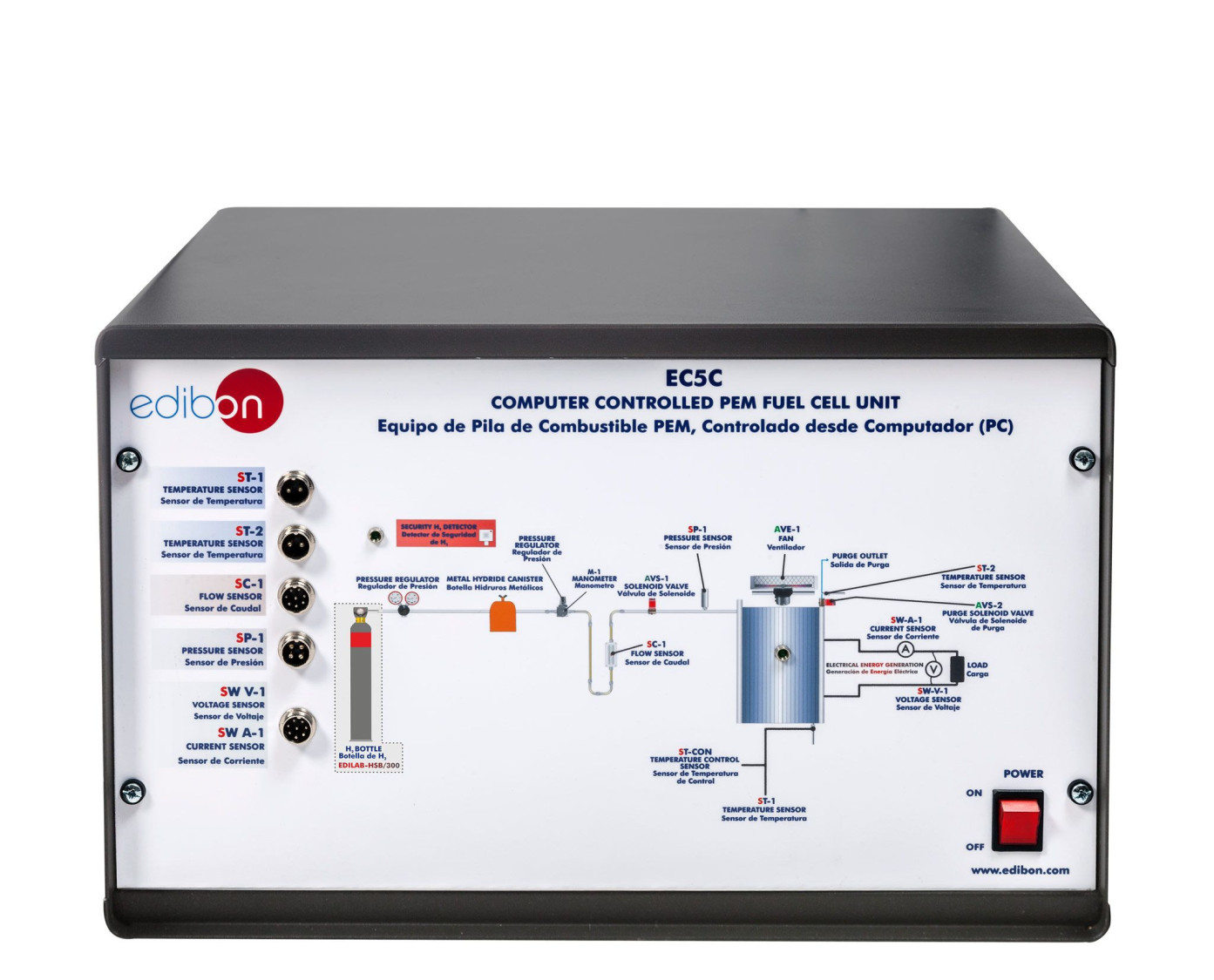

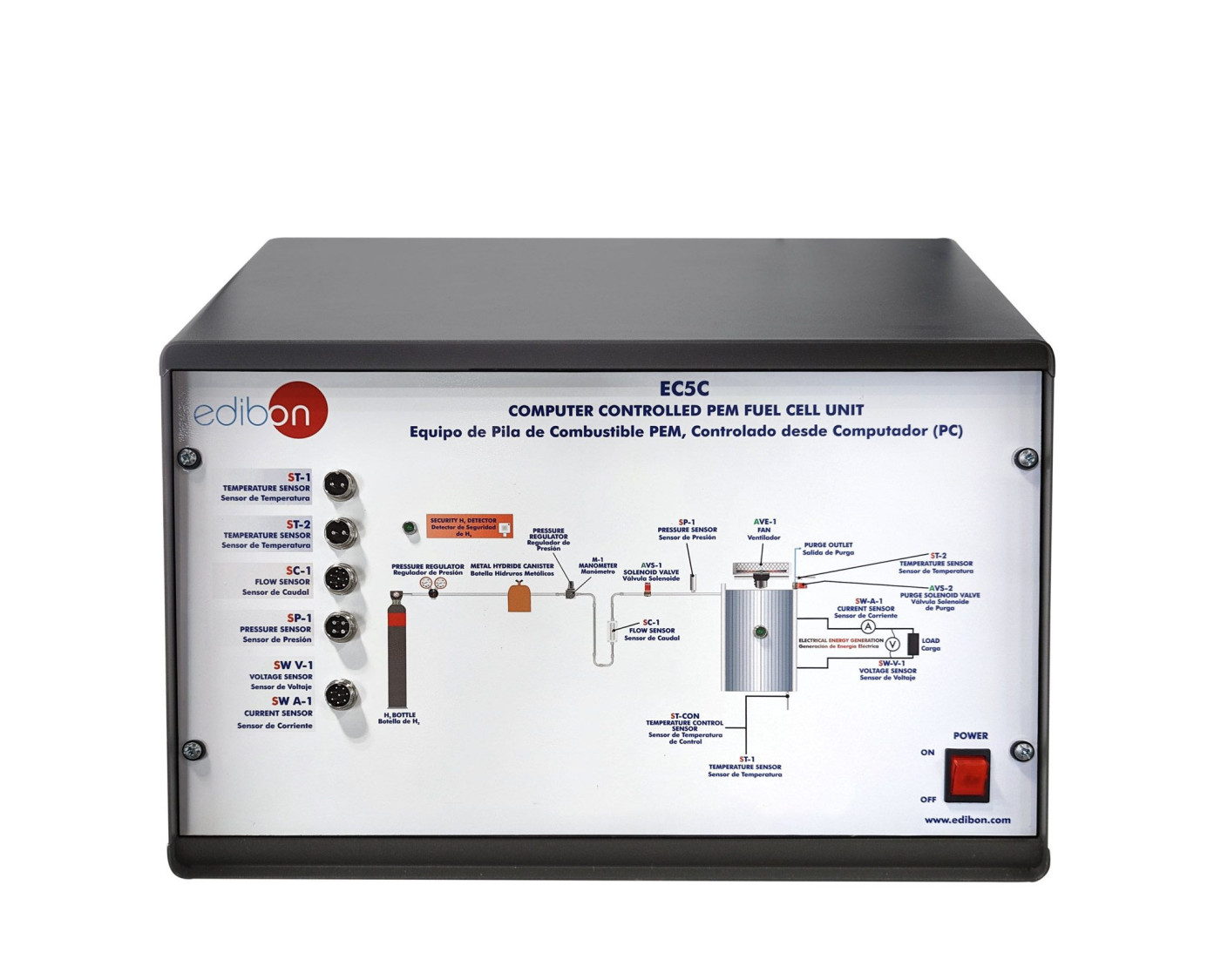

EC5C/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C

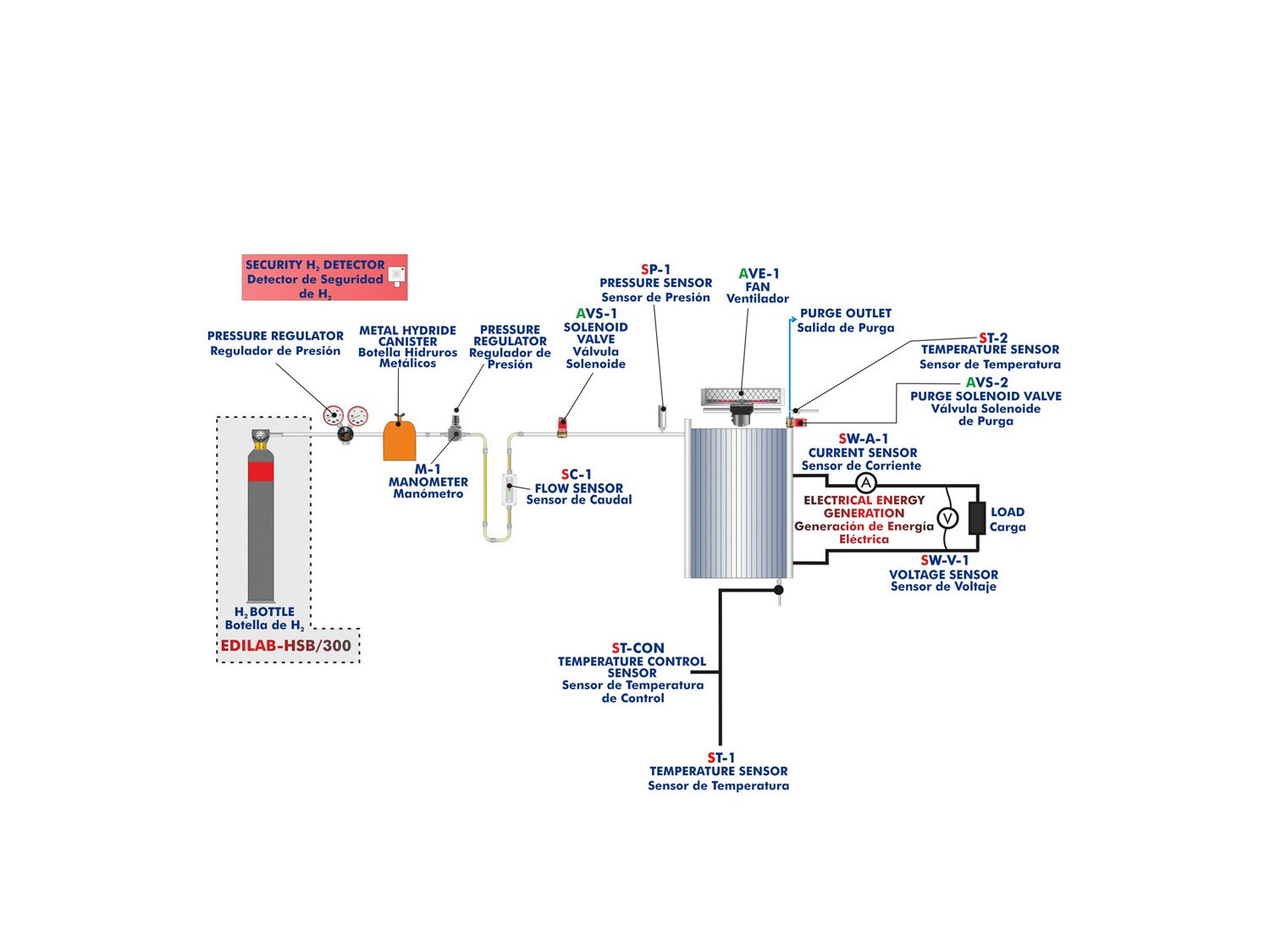

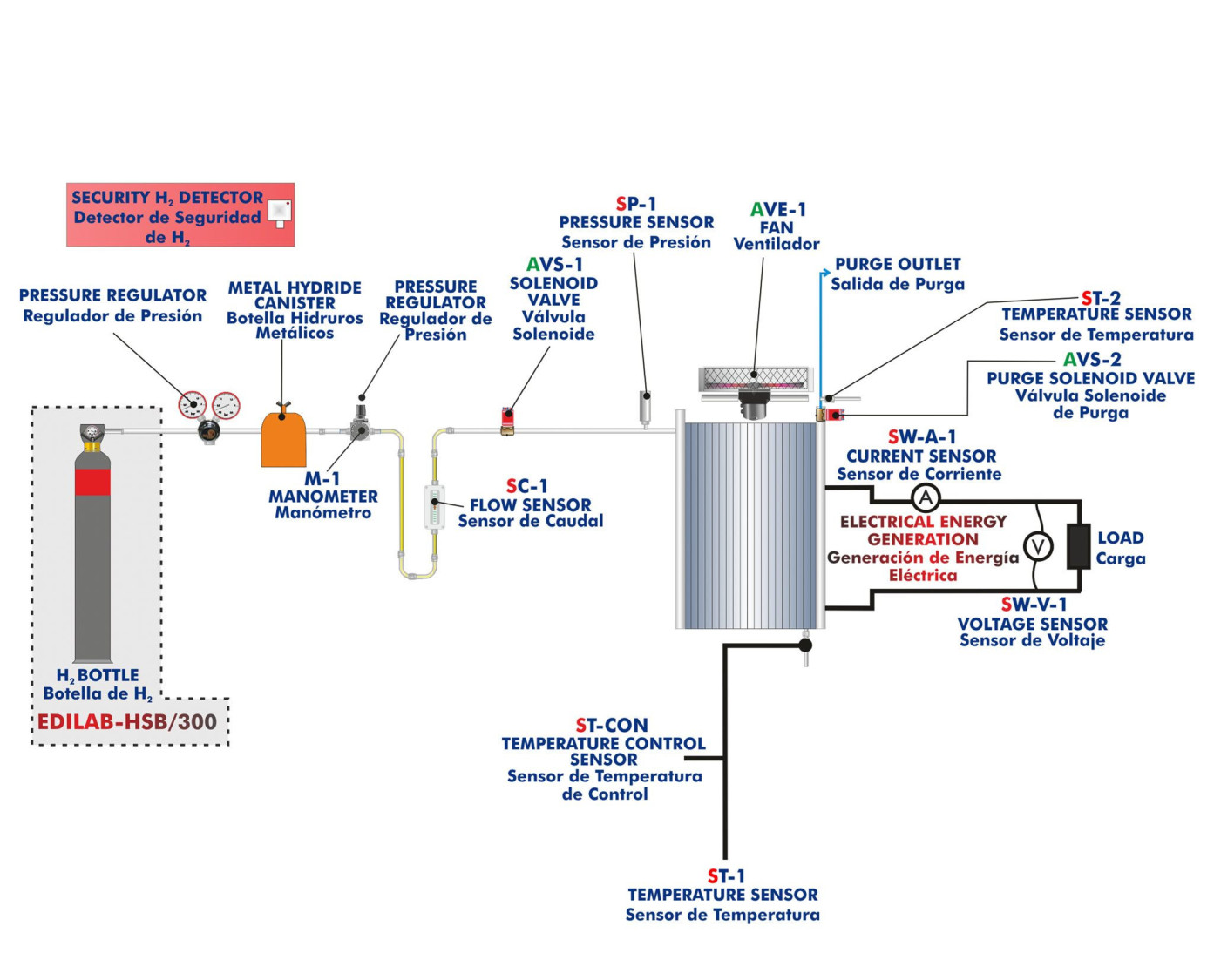

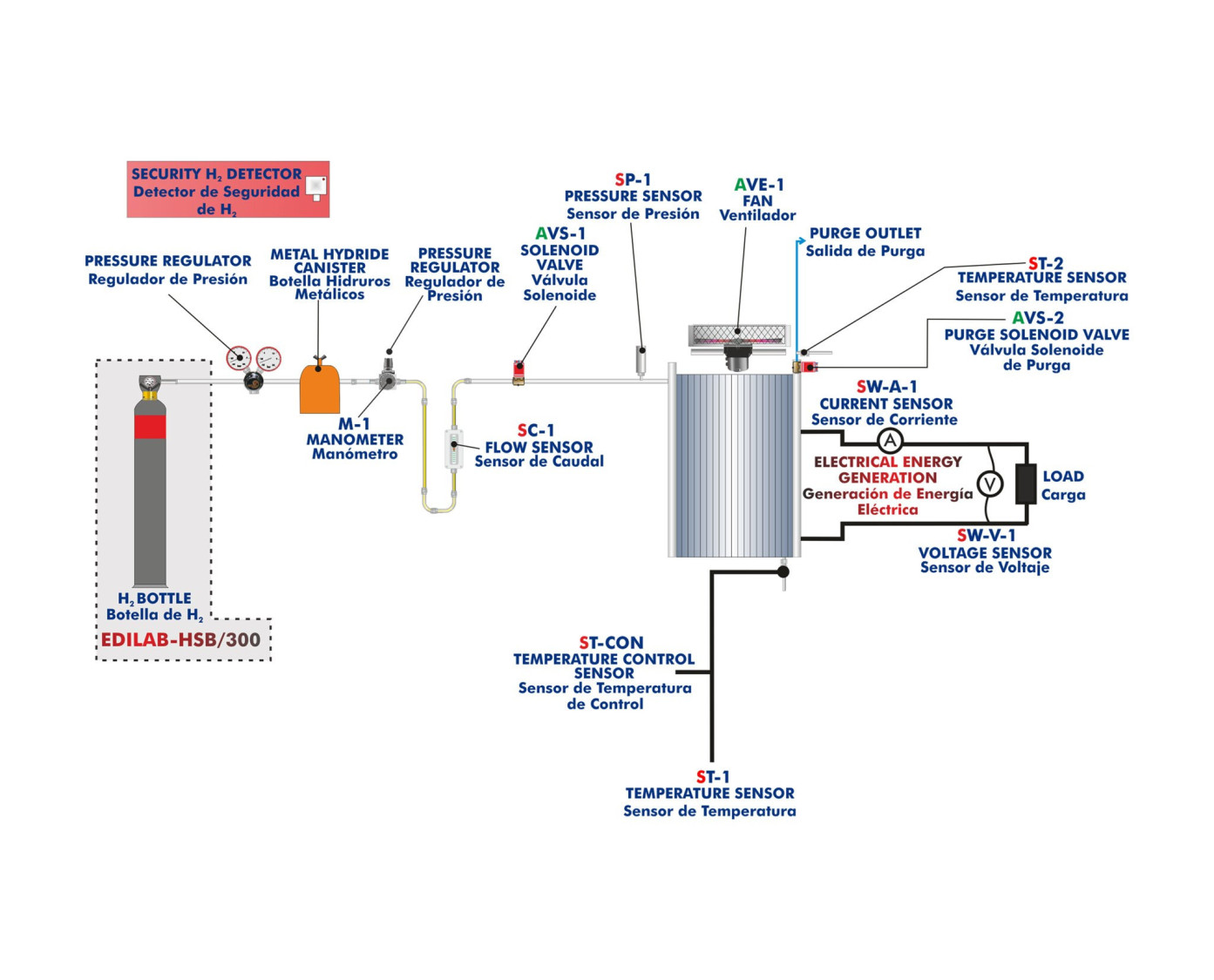

Process diagram and unit elements allocation

COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C

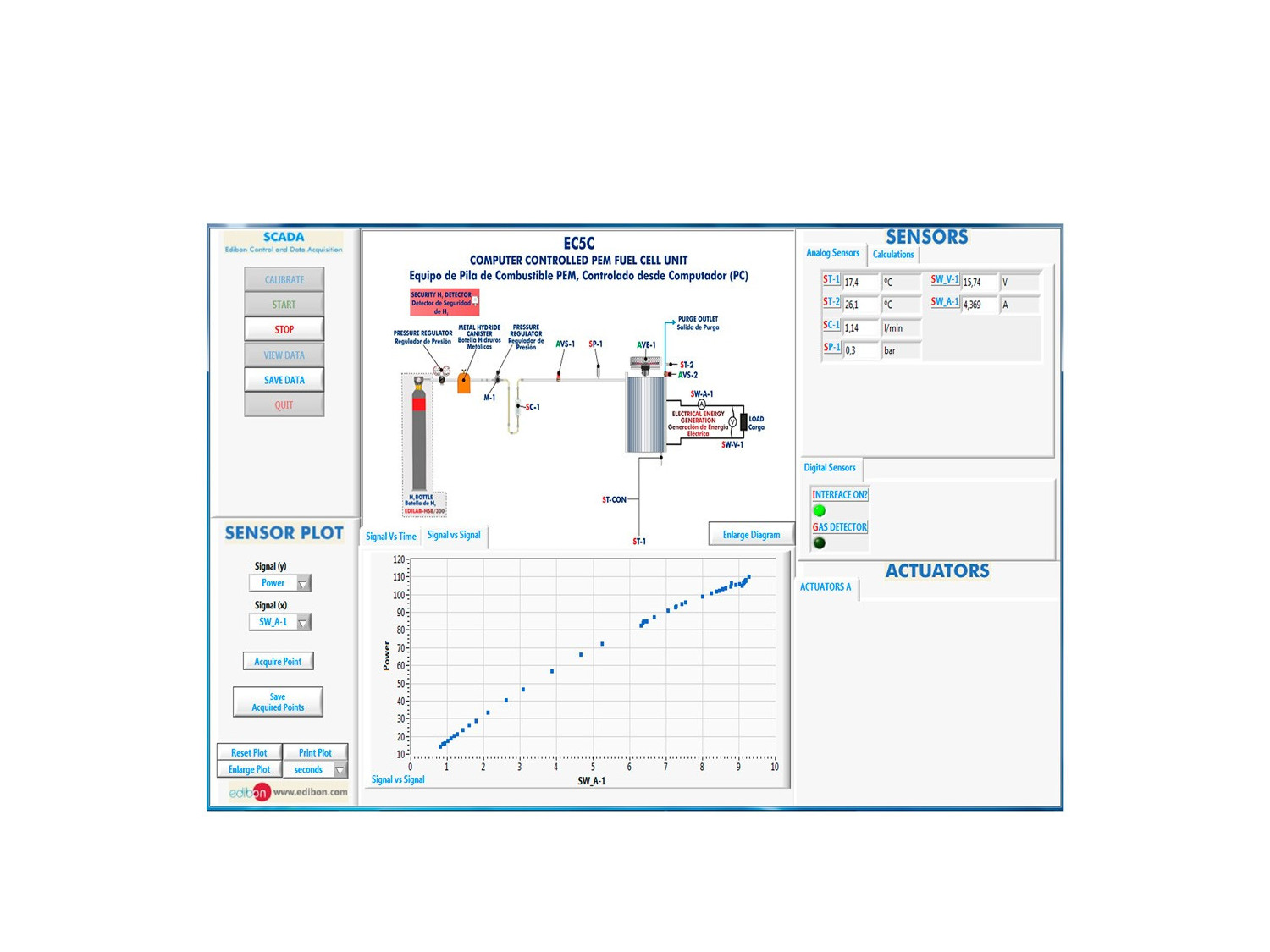

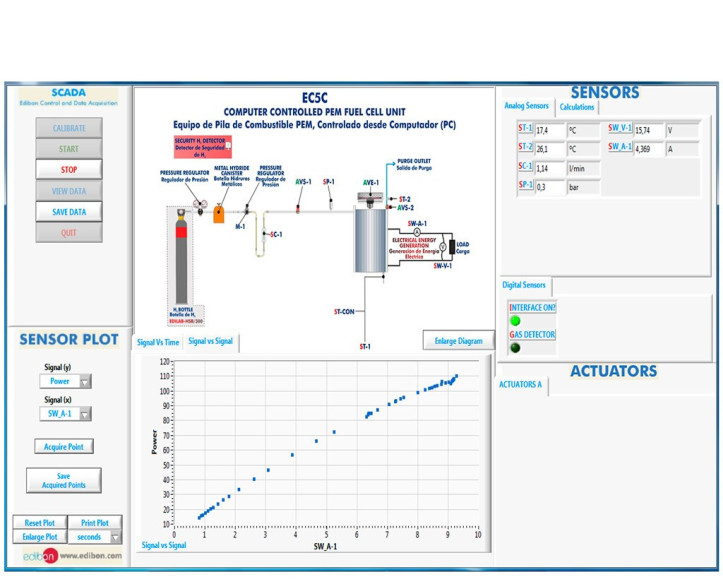

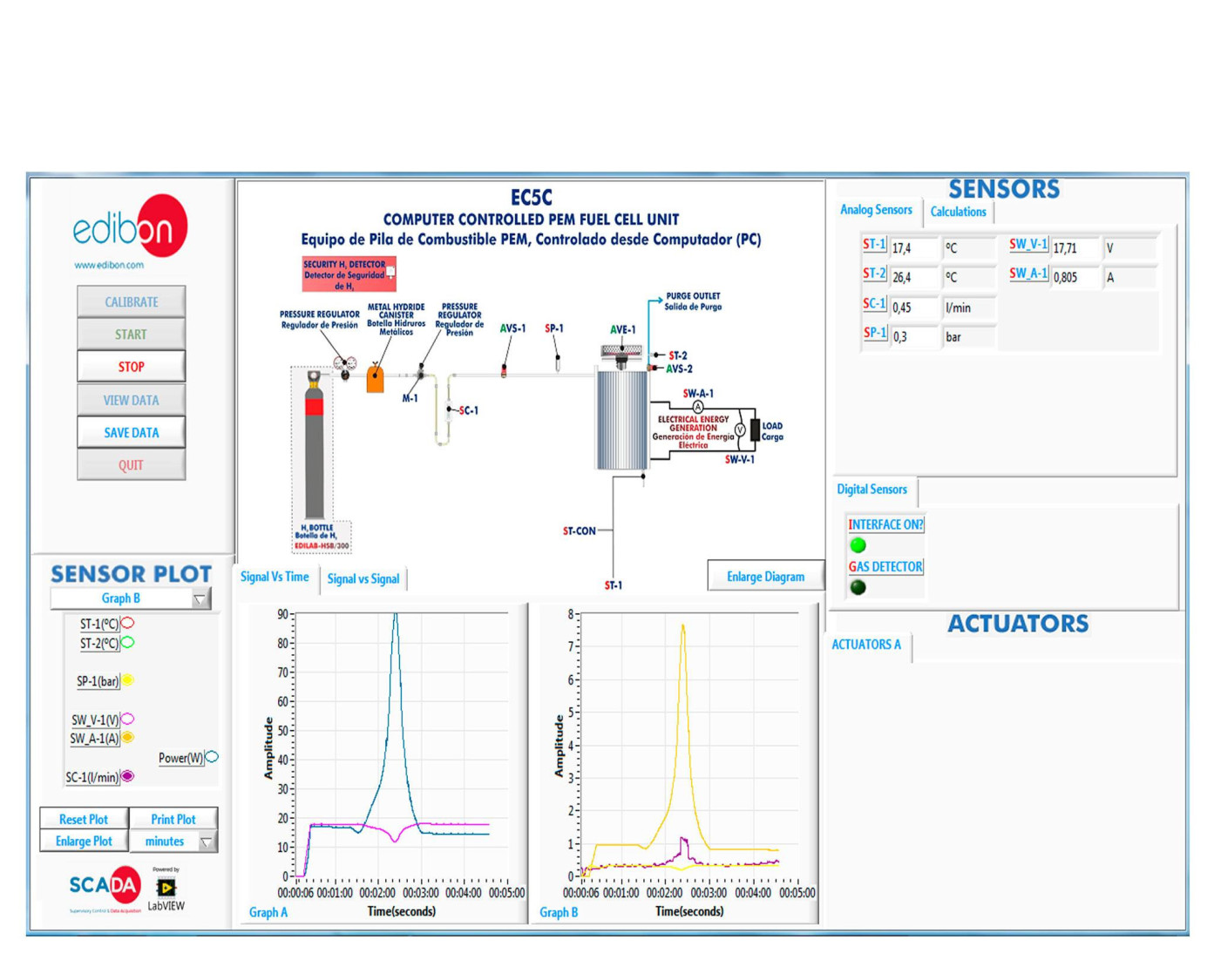

EC5C/SOF. EC5C Software. Main Screen

COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C
COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C
COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C
COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C
COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C
COMPUTER CONTROLLED PEM FUEL CELL UNIT - EC5C

SYSTEMES INNOVANTS

Avec l´Unité de Piles à Combustible PEM, Contrôlée par Ordinateur (PC), "EC5C", les principes fondamentaux peuvent être étudiés du fonctionnement d'une pile à combustible de type PEM (membrane d'échange de protons).

Voir description générale

NOUVELLES LIÉES

Description Générale

L´Unité de Piles à Combustible PEM, Contrôlée par Ordinateur (PC), "EC5C", a été conçu pour permettre aux étudiants la compréhension de la technologie des piles à combustible, en particulier celle des piles à combustible à membrane d'échange protonique (PEM). Il permet également de calculer plusieurs paramètres fondamentaux de la pile à combustible PEM, tels que la densité de puissance, de courbes de polarisation, de rendement, etc. et la variation de certains de ces paramètres dans fonction de la consommation des réactifs et de la puissance développée.

L'équipement "EC5C" est fourni avec une pile à combustible à membrane d'échange (PEM) d'une puissance nominale de 100 W. La pile se compose de 24 cellules en forme de de plaques avec des canaux qui permettent la circulation de l'air à travers la membrane.

La membrane facilite l'écoulement de l'hydrogène, ce qui génère la libération d'électrons. Entre chaque paire des cellules, il existe des plaques électriquement conductrices séparées qui permettent un tel flux d'électrons.

Les cellules s'auto-humidifient et ne nécessitent aucune humidification externe.

La cheminée est équipée d'un ventilateur capable de fournir l'air nécessaire au bon fonctionnement et le maintien d'une température adéquate.

Le stockage de l'hydrogène représente un des points importants de l'économie d'hydrogène. C'est pourquoi une bouteille d'hydrure métallique (300 LN) est incluse.

Ainsi, grâce à la l'absorption de l'hydrogène à l'intérieur, l'hydrogène est stocké en toute sécurité et certifié.

Comme la pression de décharge de la bouteille d'hydrure métallique est de 15 à 20 bars, l'équipement "EC5C" comprend deux régulateurs de pression: un préparé pour être installé dans la bouteille de H2 afin de réguler la pression de sortie à 5 - 50 bar et une autre installée à la sortie du Des hydrures métalliques pour réguler la pression dans la cheminée, avec une plage de 0,50 - 0,55 bar.

Deux électrovannes sont incluses. L'un d'entre eux est situé avant la pile, qui contrôle le et que lorsque l'équipement est éteint, la vanne est fermée pour éviter d'éventuelles fuites d'hydrogène. L'autre vanne est située à la sortie de la cheminée et se purge vers l'extérieur l'excédent d'eau et d'hydrogène pour le bon fonctionnement.

Il dispose d'un système de régulation de la charge qui permet d'étudier l'énergie électrique produite et la représentation des courbes caractéristiques de fonctionnement et leur comparaison avec les théorique. Ce système consiste en un rhéostat à puissance variable, qui nous permet de faire varier l'énergie produite.

Une batterie fournit 12 V à l'interface de l'équipement.

L'ensemble du circuit électrique de la pile est protégé par une unité de court-circuit en cas de surcharge de courant (12 A) et de déconnexion par basse tension (12 V).

Il intègre un détecteur de fuite d'hydrogène avec une plage de détection de 0 à 2% vol. et de 0 à 100% E.I.L. respectivement.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude des principes fondamentaux du fonctionnement d'une pile à combustible à base de PEM.
  2. Étude de la structure et des grands principes d'un cylindre à hydrure métallique.
  3. Calcul du rendement d'une pile à combustible.
  4. Étude de l'influence de la consommation d'air et d'hydrogène dans le rendement d'une pile à combustible.
  5. Étude de l'influence de l'énergie produite dans le rendement d'une pile à combustible.
  6. Détermination des caractéristiques densité de courant - tension d'une pile à combustible.
  7. Densité de puissance d'une seule pile et d'un empilement de piles.
  8. Résentation de la courbe de polarisation d'une pile à combustible.
  9. Étude de l'influence des flux de réactifs dans la production d'énergie électrique.
  10. Étude de l'utilisation des réactifs et des phénomènes de transport.
  11. Étalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EC5C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EC5C.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
