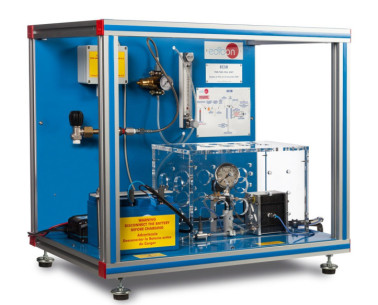

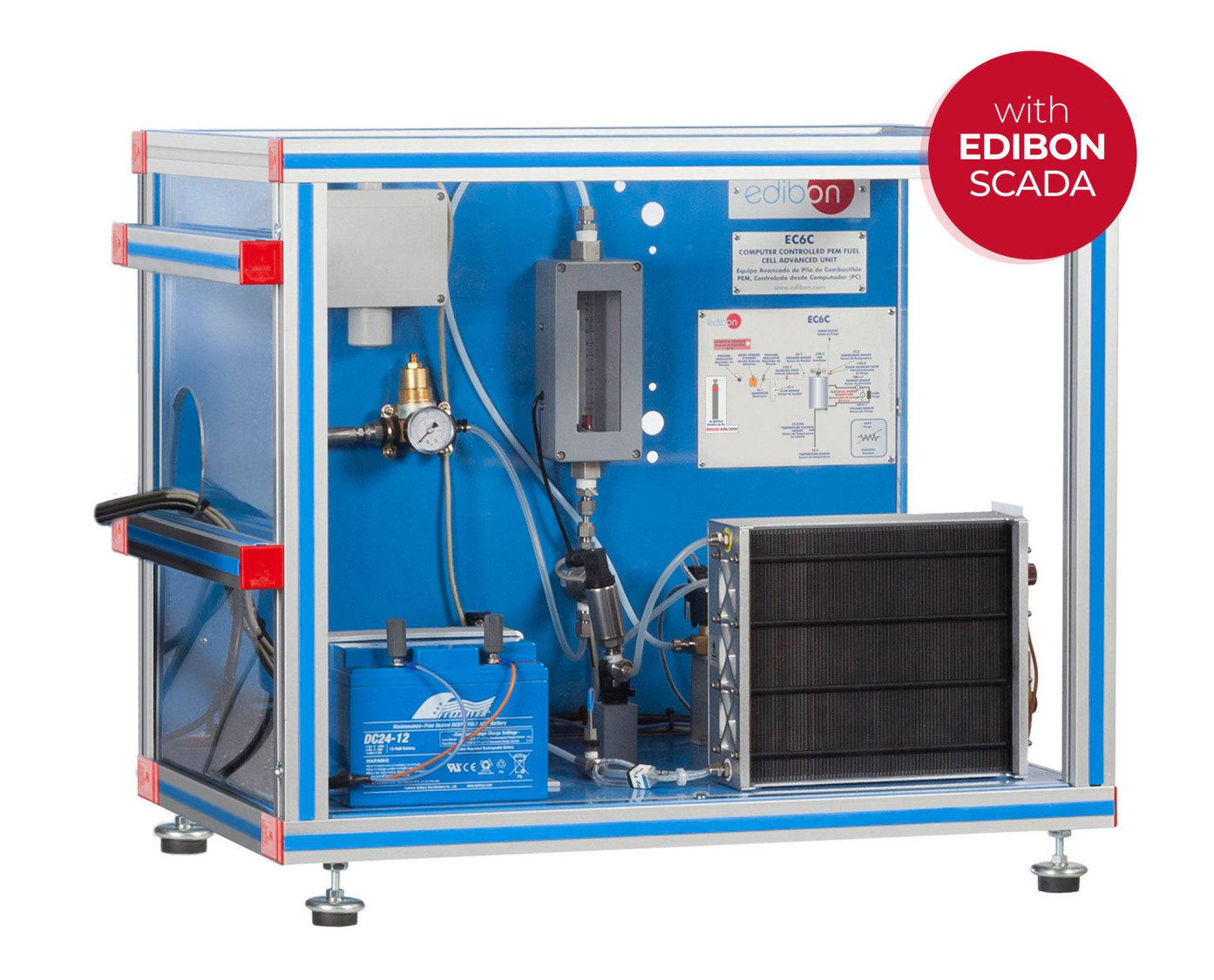

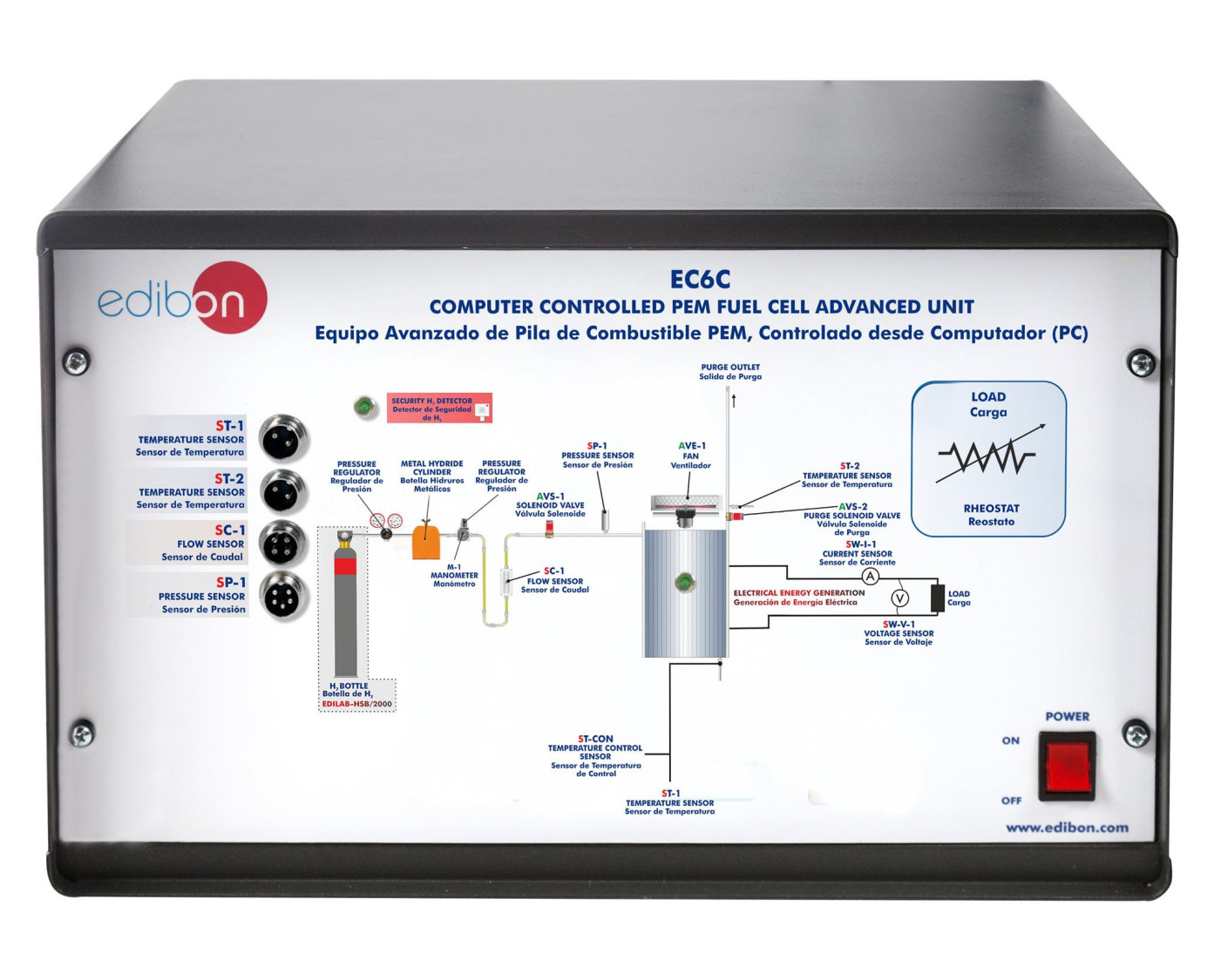

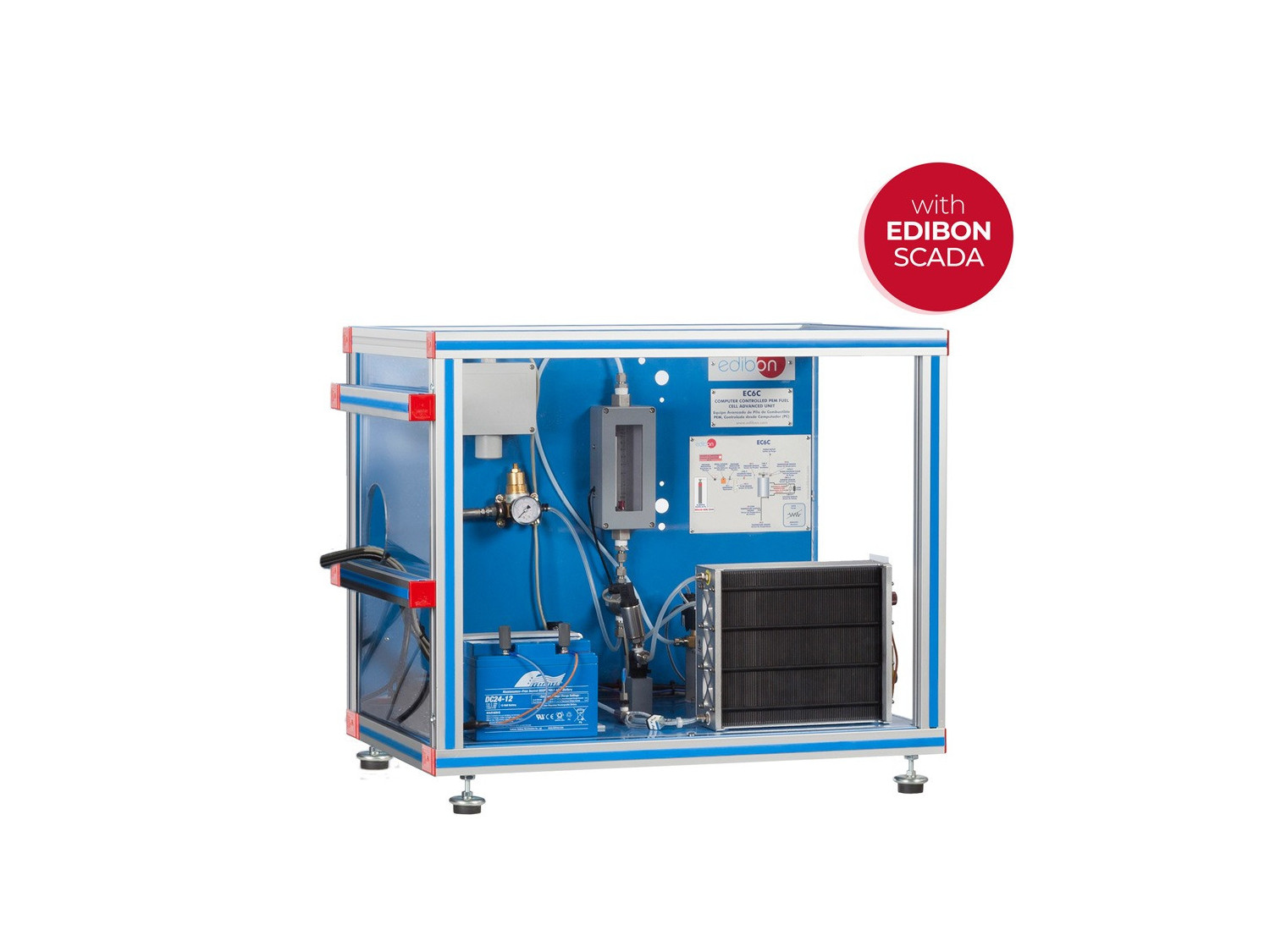

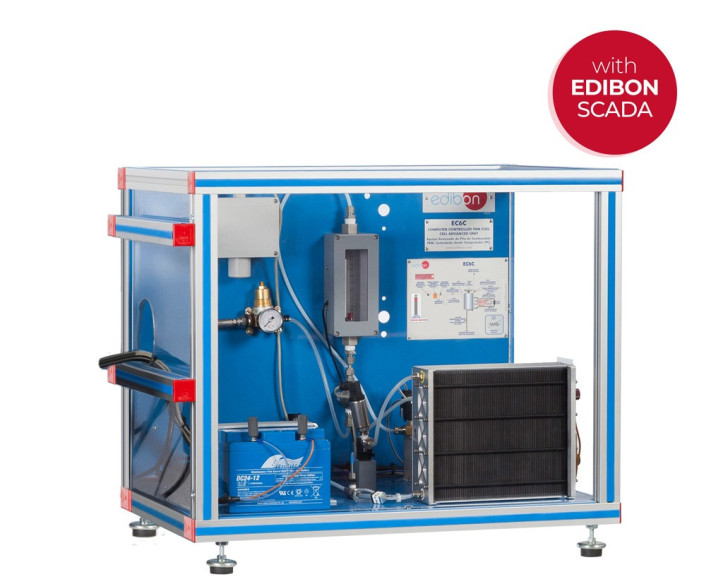

EC6C Unité Avancé de Piles à Combustible PEM, Contrôlée par Ordinateur (PC)

L’Unité Avancé de Piles à Combustible PEM, Contrôlé par Ordinateur (PC), "EC6C", a été conçu pour permettre aux étudiants de comprendre la technologie des piles à combustible, en particulier celle des piles à combustible à membrane échangeuse de protons (PEM). Il permet également le calcul de divers paramètres fondamentaux de la pile à combustible PEM, tels que la densité de puissance, les courbes de polarisation, le rendement, etc. et la variation de certains de ces paramètres en fonction de la consommation de réactif et de la puissance produite.

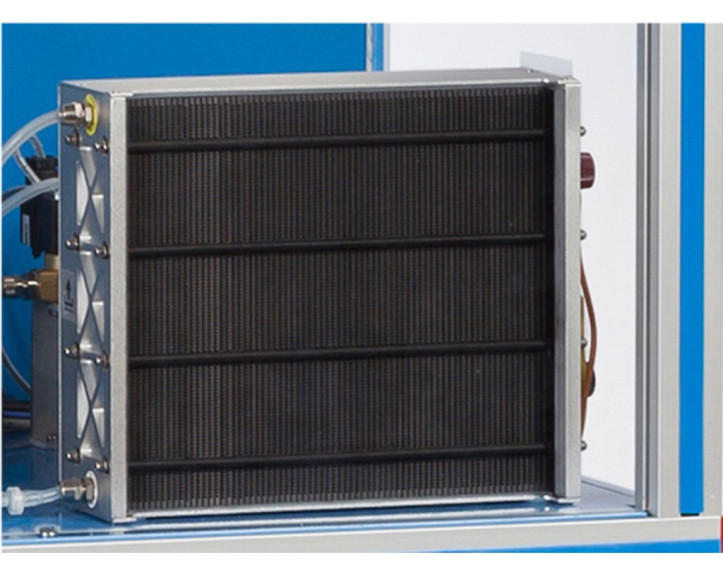

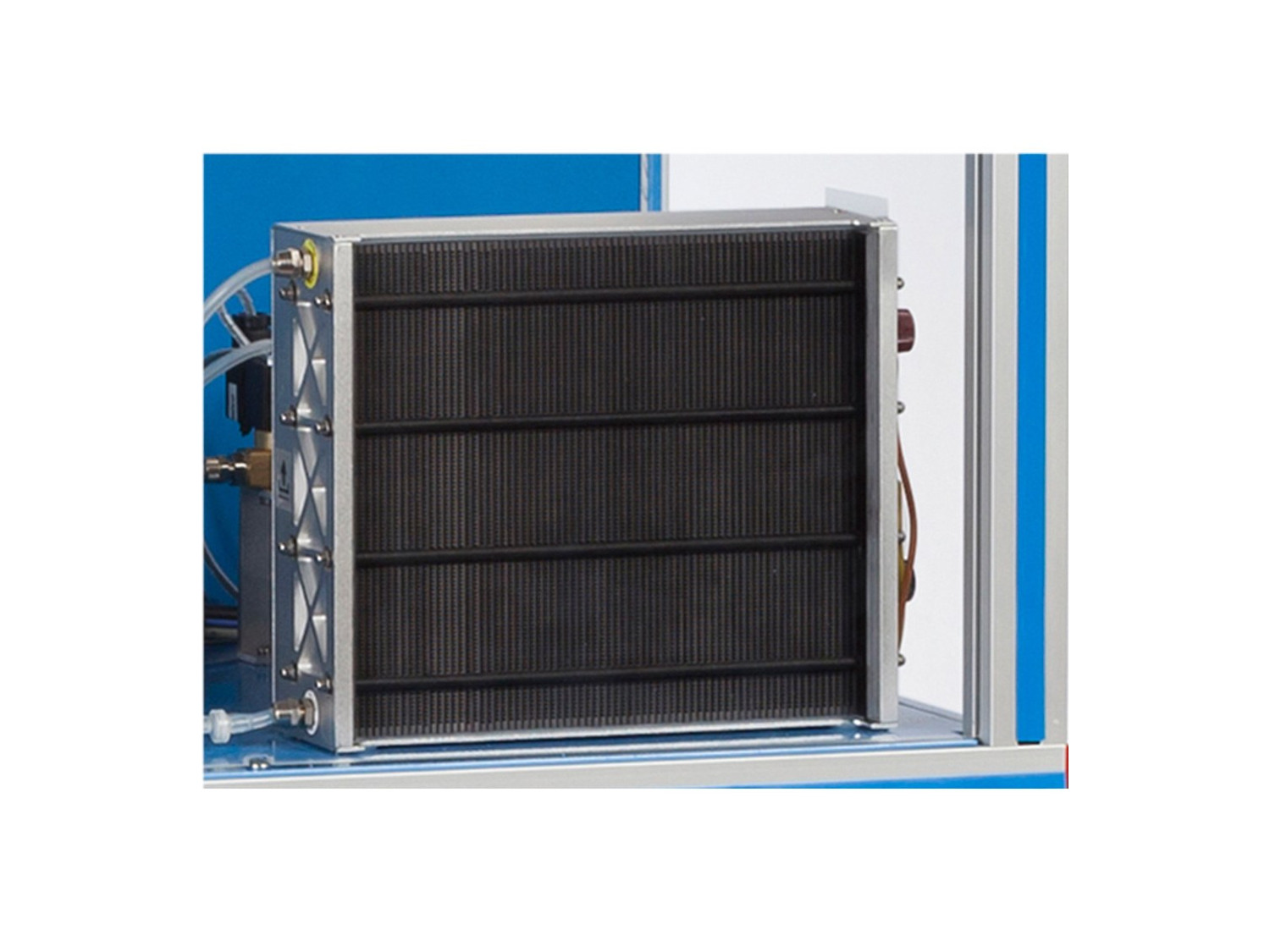

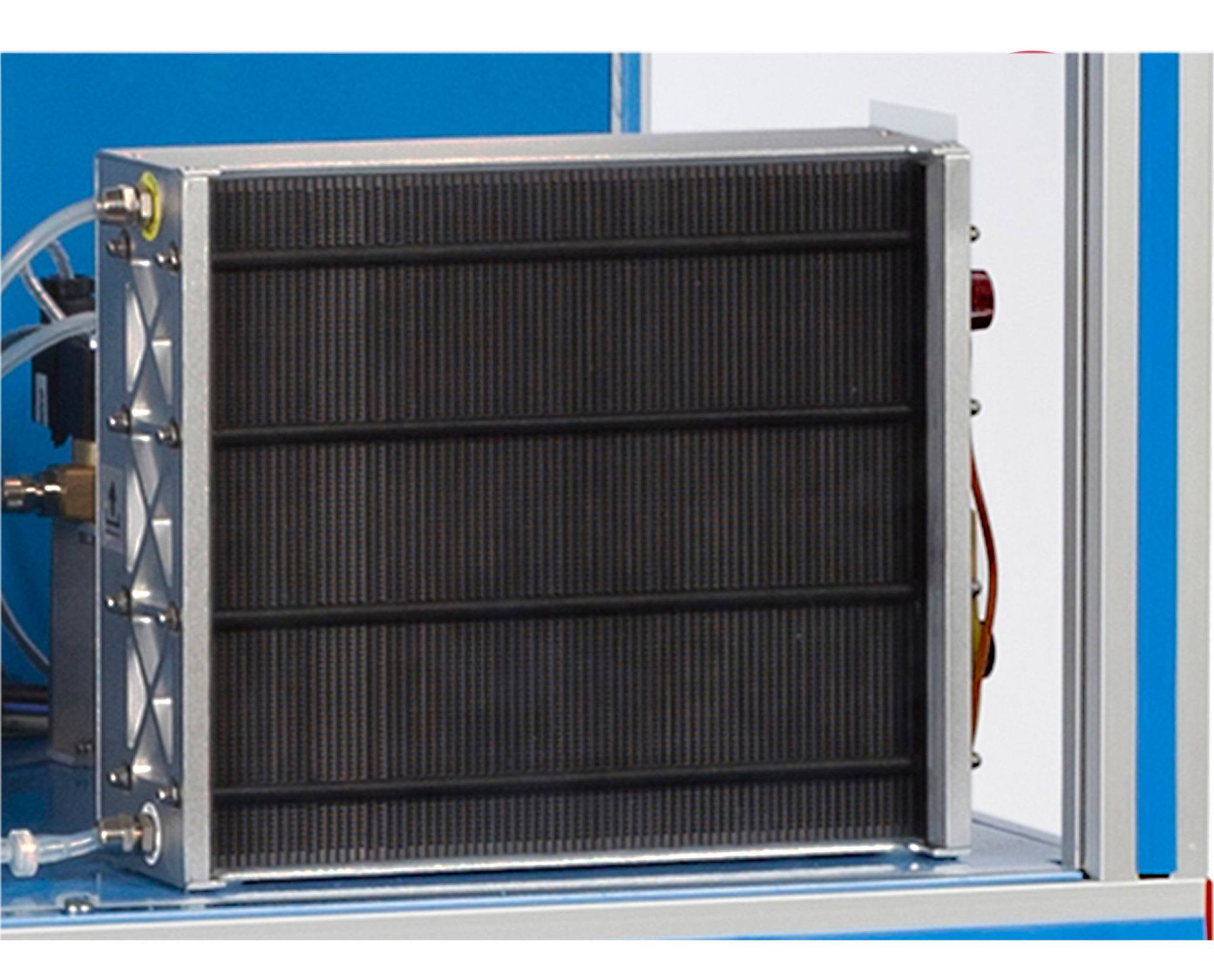

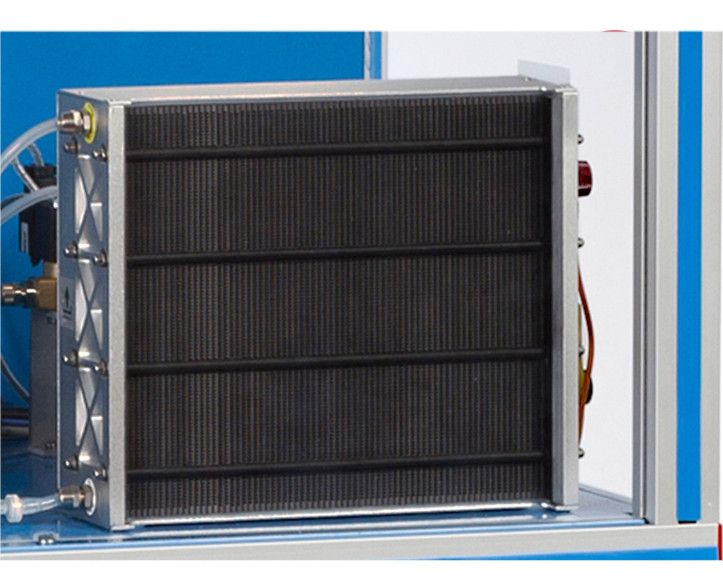

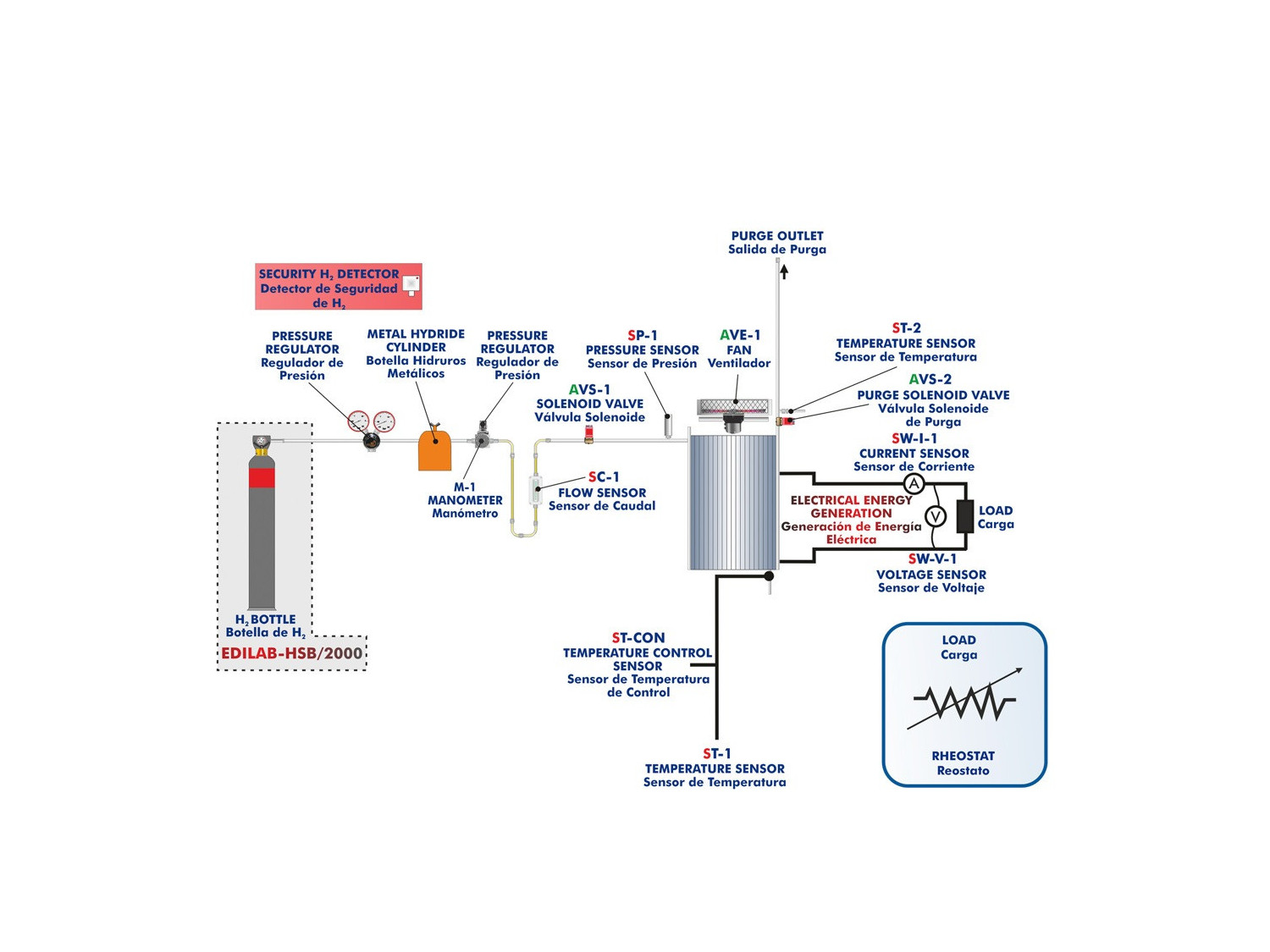

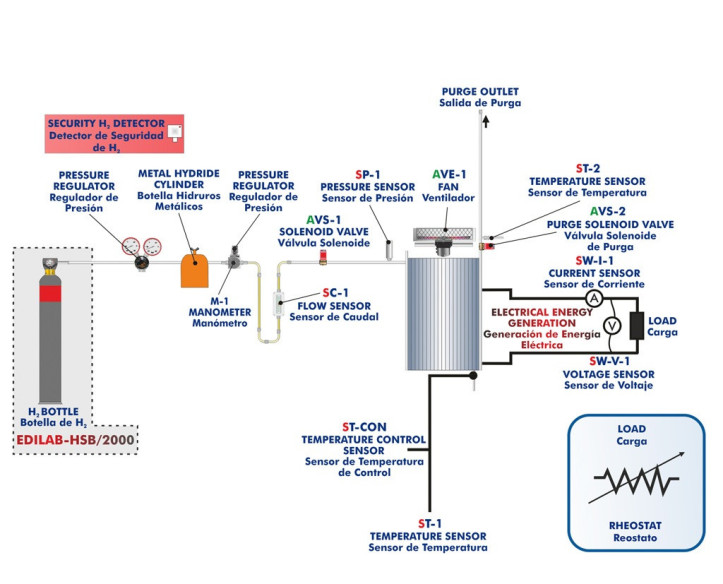

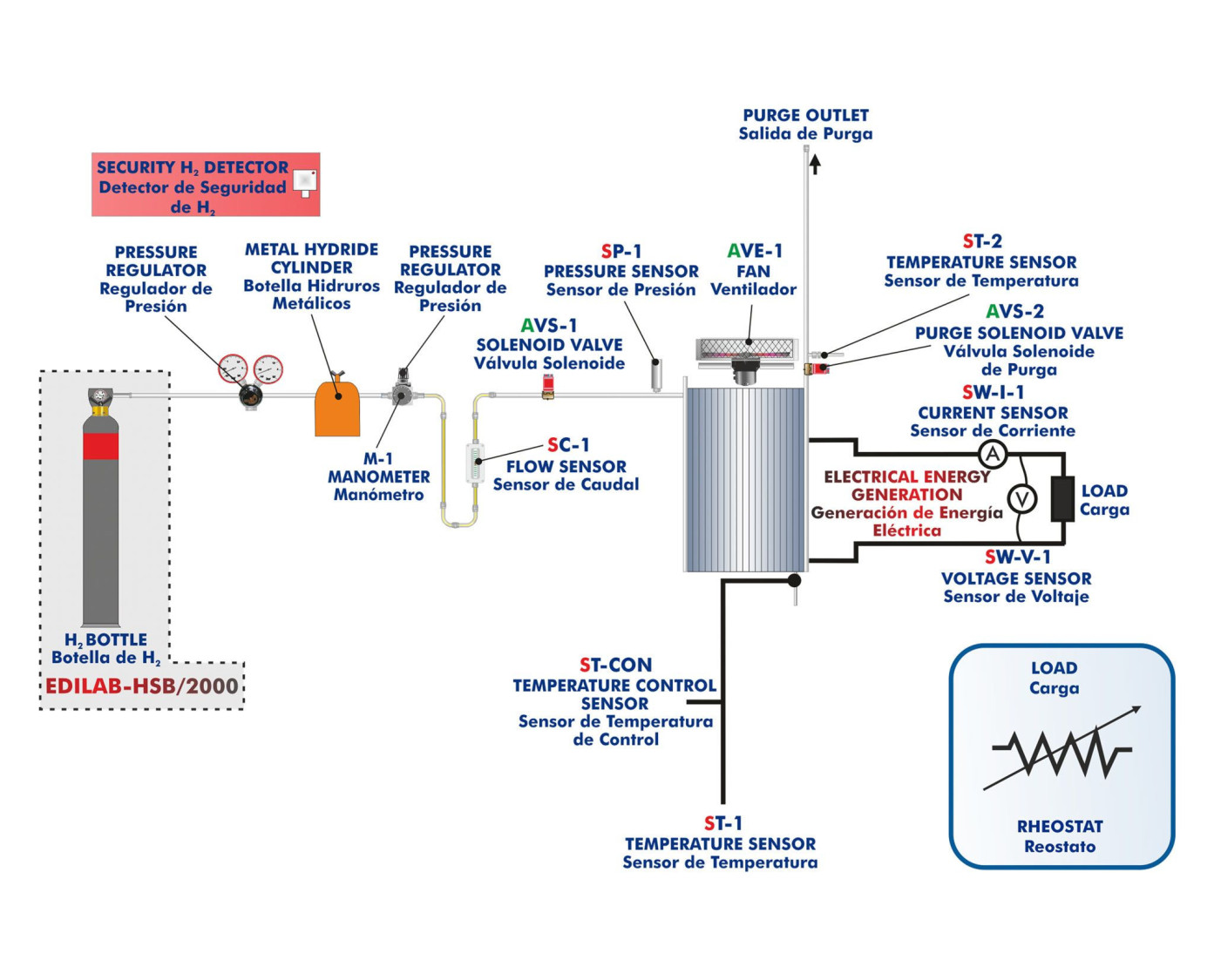

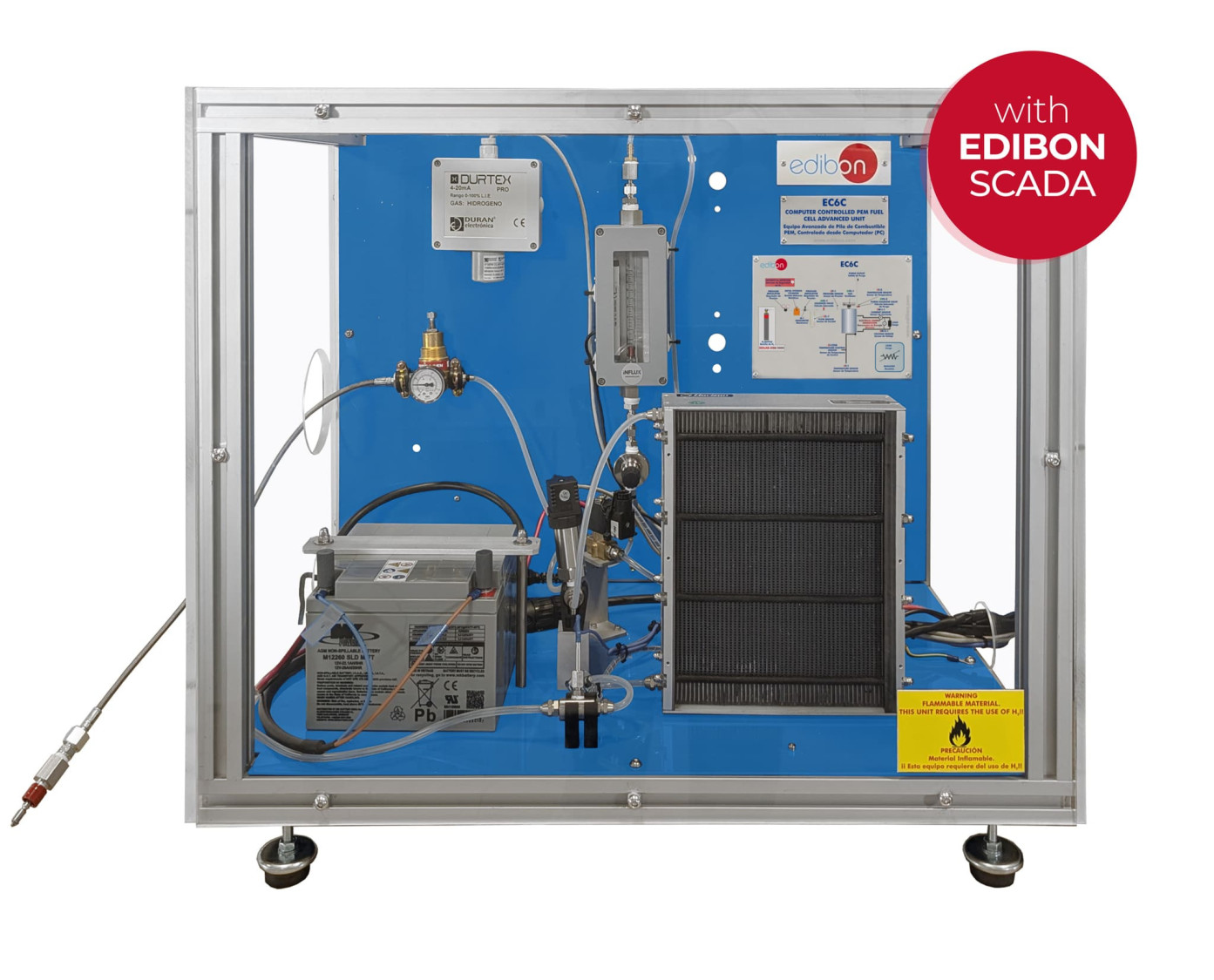

L’Unité "EC6C" est fournie avec un ensemble de piles à combustible à membrane échangeuse de protons (PEM) d’une puissance nominale de 1000 W. La pile est constituée de 72 cellules en forme de plaque avec des canaux qui permettent à l’air de circuler à travers la membrane. La membrane facilite le flux d’hydrogène, ce qui génère la libération d’électrons. Entre chaque paire de cellules se trouvent des plaques électriquement conductrices séparées qui permettent la circulation des électrons.

Les cellules sont auto-humidifiantes et ne nécessitent aucune humidification externe.

La cheminée est équipée d’un ventilateur capable de fournir l’air nécessaire au bon fonctionnement et le maintien d’une température adéquate.

Le stockage de l’hydrogène représente l’un des points importants de l’économie de l’hydrogène. Pour cette raison, un bouteille d’hydrure métallique (2000 LN) est inclus.

L’hydrogène est stocké en toute sécurité et certifié grâce à l’absorption de l’hydrogène à l’intérieur de la bouteille. Comme la pression de décharge du bouteille d’hydrure métallique est de 15 – 20 bar, l’unité "EC6C" comprend deux régulateurs de pression : un préparé pour être installé sur le bouteille H2 pour réguler la pression de sortie à 5 – 50 bar et un installé sur la sortie du bouteille d’hydrure métallique pour réguler la pression d’entrée dans la cheminée, avec une plage de 0 – 1 bar.

Deux électrovannes sont incluses. L’une d’elles, située avant la cheminée, contrôle l’entrée d’hydrogène. Lorsque l’unité est éteint, cette vanne est fermée pour éviter d’éventuelles fuites d’hydrogène. L’autre vanne est située à la sortie de la cheminée et purge l’eau et l’hydrogène en excès vers l’extérieur pour un fonctionnement correct.

Deux électrovannes sont incluses. L’une d’entre elles, située en amont de la cheminée, contrôle l’entrée d’hydrogène. Lorsque l’unité est éteint, cette vanne est fermée pour éviter toute fuite éventuelle d’hydrogène. L’autre vanne est située à la sortie de la cheminée et purge l’excès d’eau et d’hydrogène vers l’extérieur pour un bon fonctionnement.

Une batterie fournit 12 V à la console électronique de l’appareil.

L’ensemble du circuit électrique de la pile est protégé par un dispositif de court-circuit en cas de surcharge de courant (30 A) et de déconnexion basse tension (36 V).

Il intègre un détecteur de fuites à l’hydrogène avec une plage de détection de 0 à 2 % Vol et de 0 à 100 % L.I.E. (limite inférieure d’explosivité) respectivement.

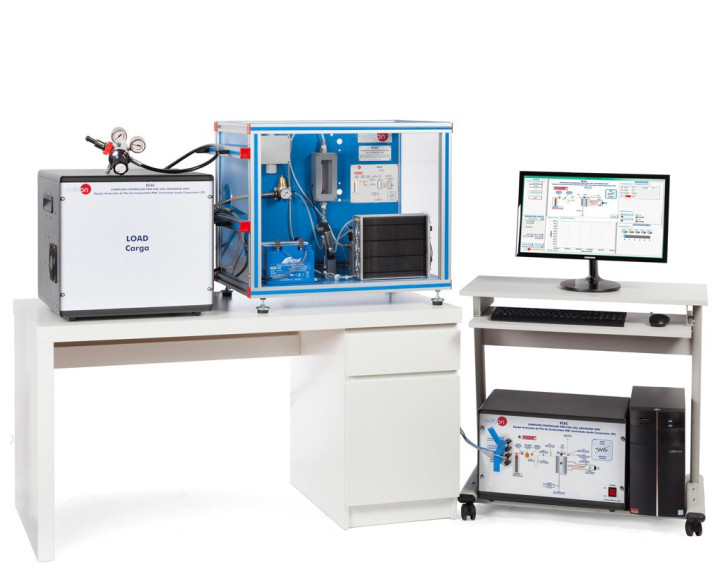

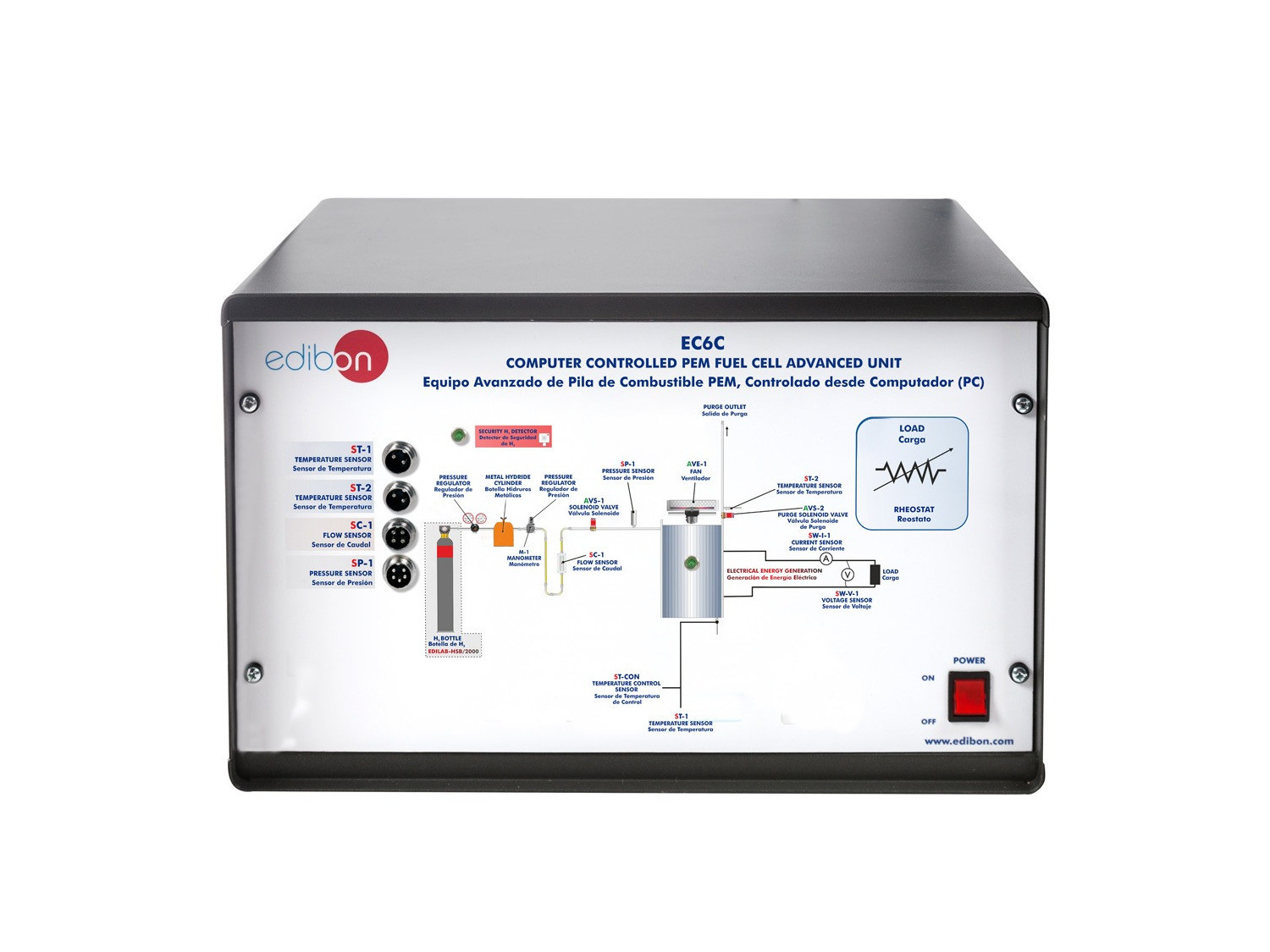

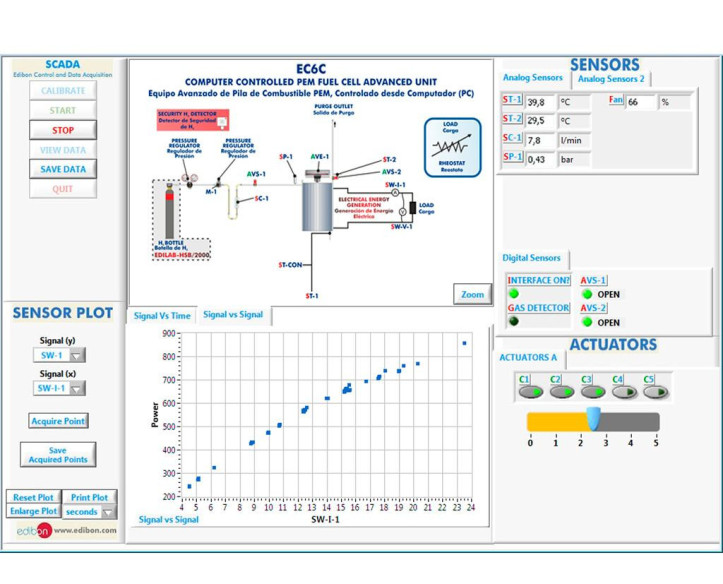

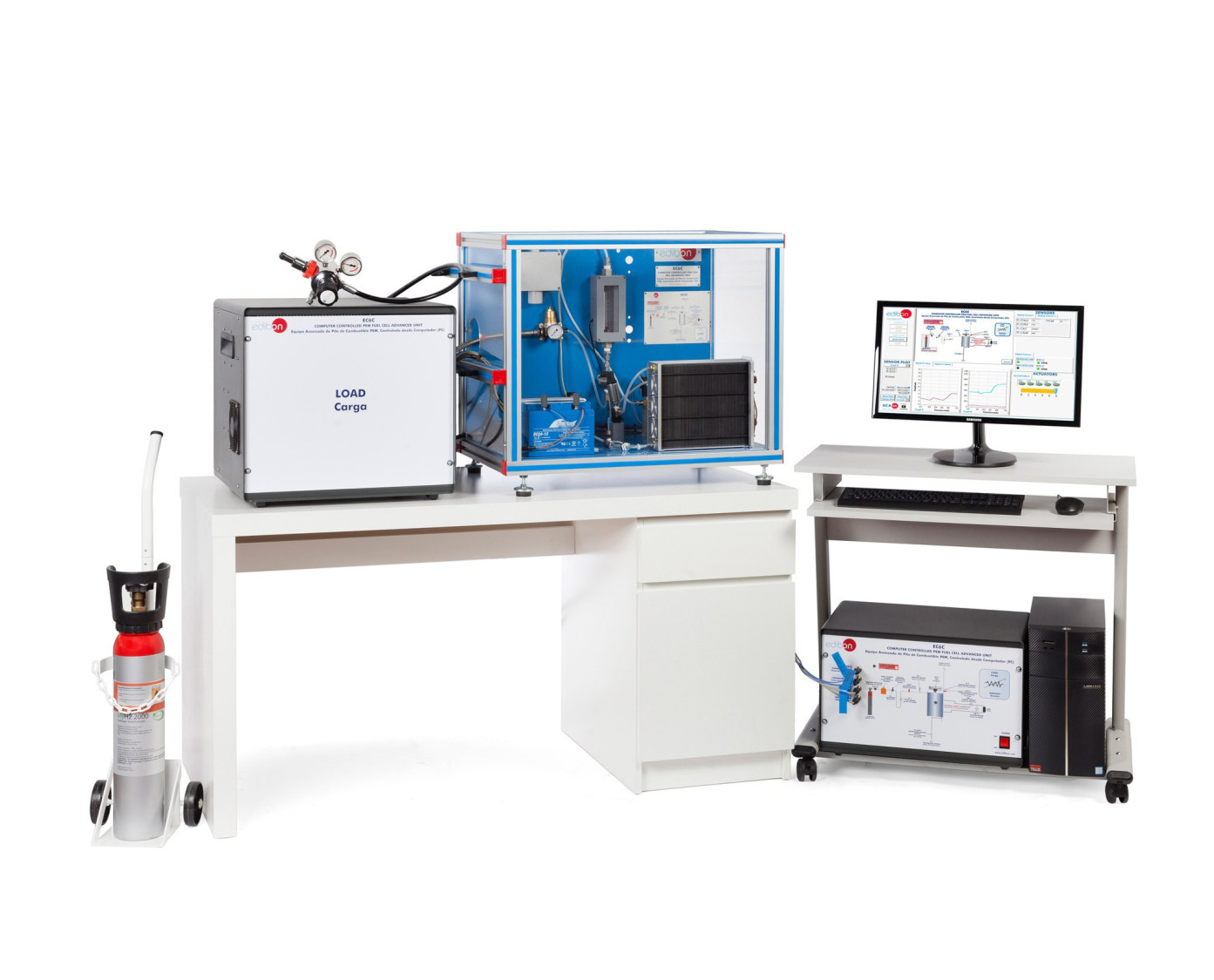

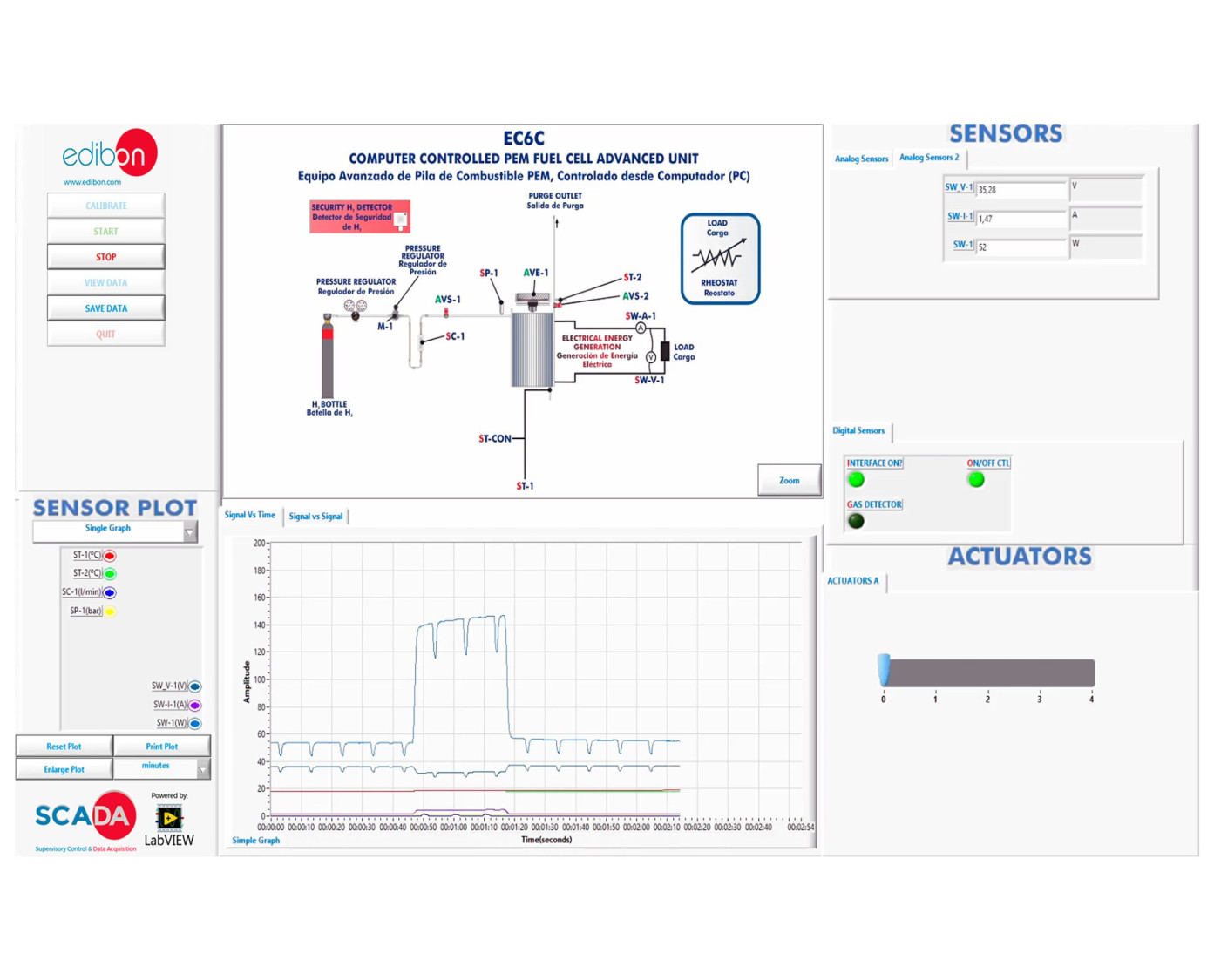

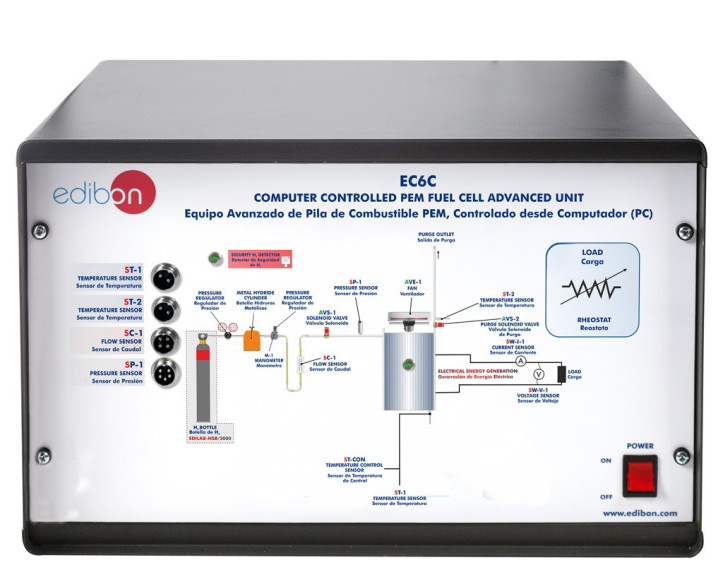

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
