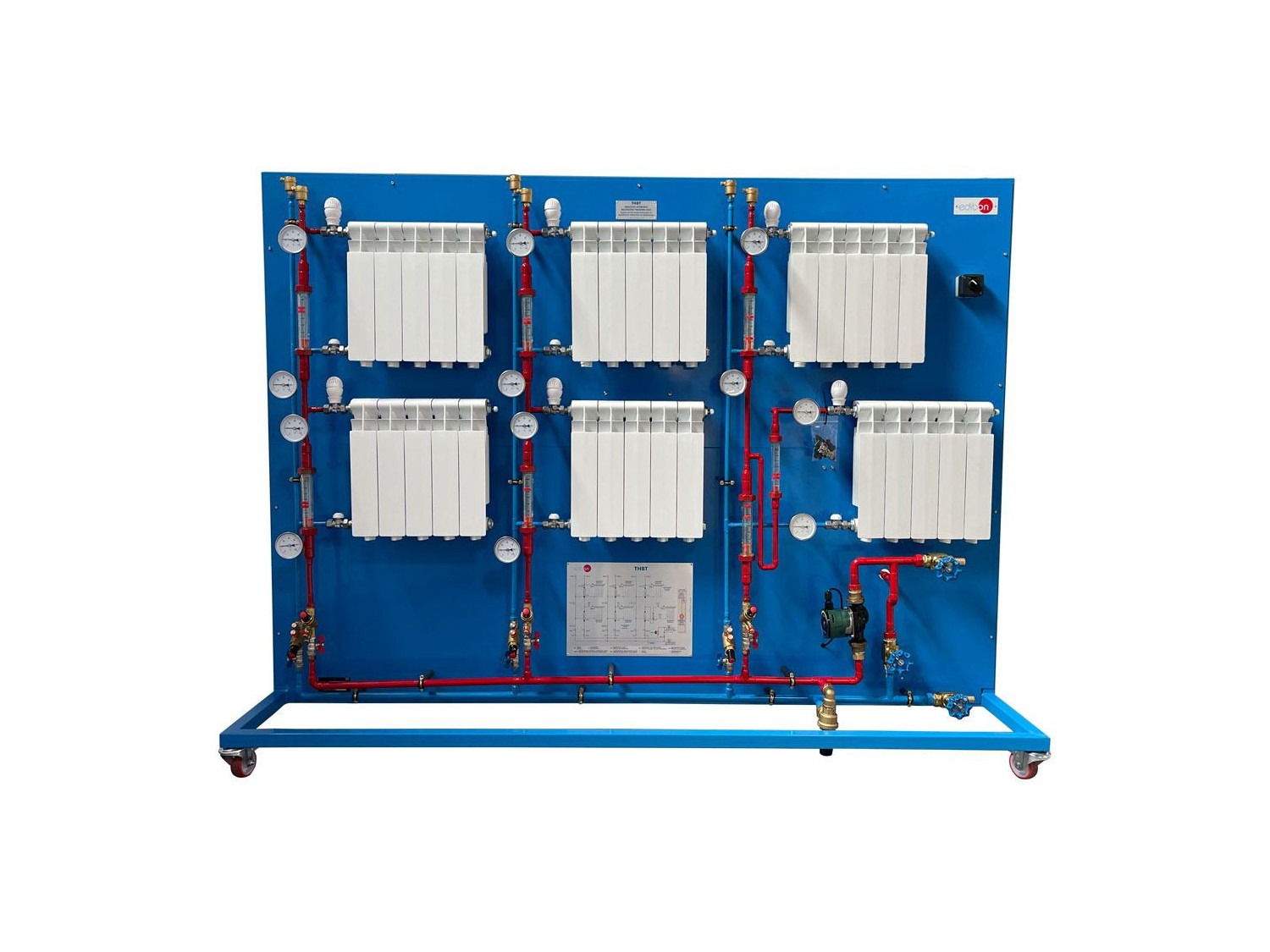

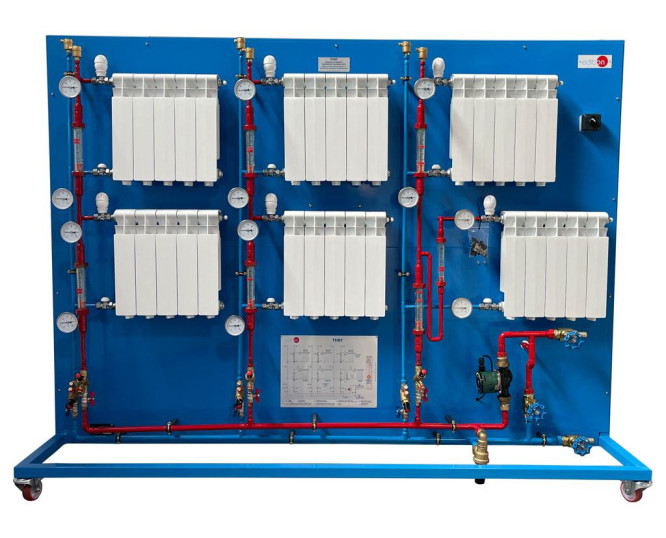

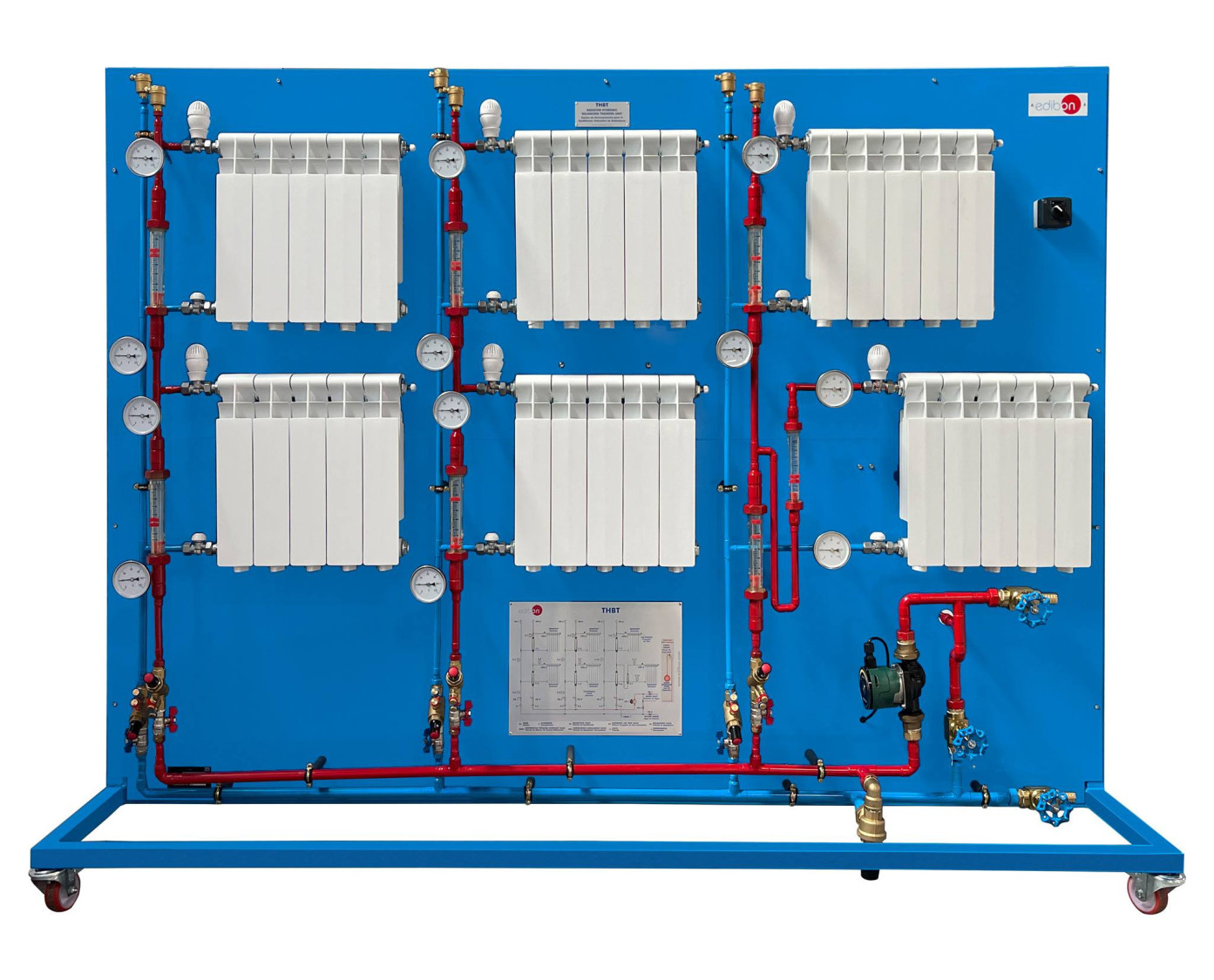

THBT Unité de Formation pour l'Équilibrage Hydraulique des Radiateurs

L'Unité de Formation pour l’Équilibrage Hydraulique des Radiateurs, "THBT", conçu par EDIBON, permet de déterminer la quantité d’eau nécessaire pour garantir que tous les radiateurs d’une installation soient alimentés en eau chaude en quantité suffisante.

L’équilibrage hydraulique est réalisé à l’aide de vannes d’équilibrage qui régulent avec précision le débit du fluide caloporteur vers les différents radiateurs, de vannes thermostatiques qui permettent de réguler la température en fonction du débit de fluide caloporteur autorisé par la vanne, et de clapets anti-retour qui bloquent le passage du fluide dans un sens et le libèrent dans le sens opposé.

L’installation comprend différents circuits de chauffage composés de radiateurs, de vannes d’équilibrage, d’une vanne de décharge à pression différentielle, de purgeurs automatiques et d’une pompe de circulation. Les circuits sont constitués de composants disponibles dans le commerce et chaque circuit peut être fermé de manière indépendante. Lorsque le circuit est rempli, il est indépendant du réseau d’alimentation en eau ou des prises d’alimentation et de retour du chauffage, bien qu’il puisse également être utilisé en association avec un circuit de chauffage.

Chaque radiateur est équipé d’une vanne thermostatique avec sa tête thermostatique correspondante, d’un purgeur d’air et d’un clapet anti-retour réglable.
