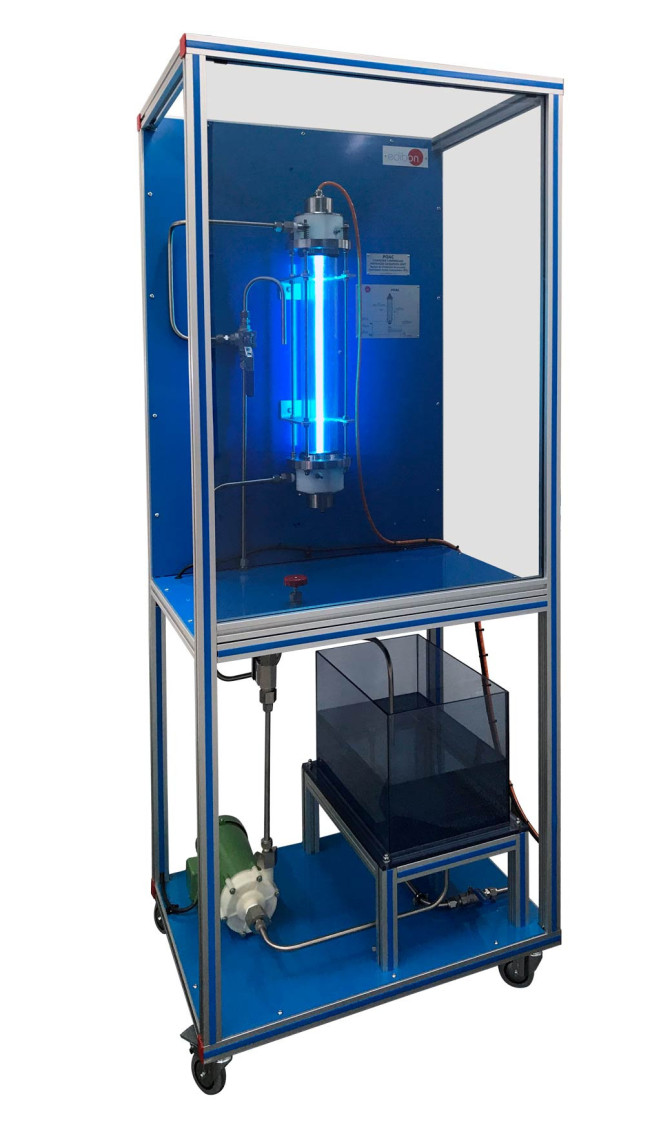

Unité : POAC. Unité d'Oxydation Avancée, Contrôlée par Ordinateur (PC)

Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)

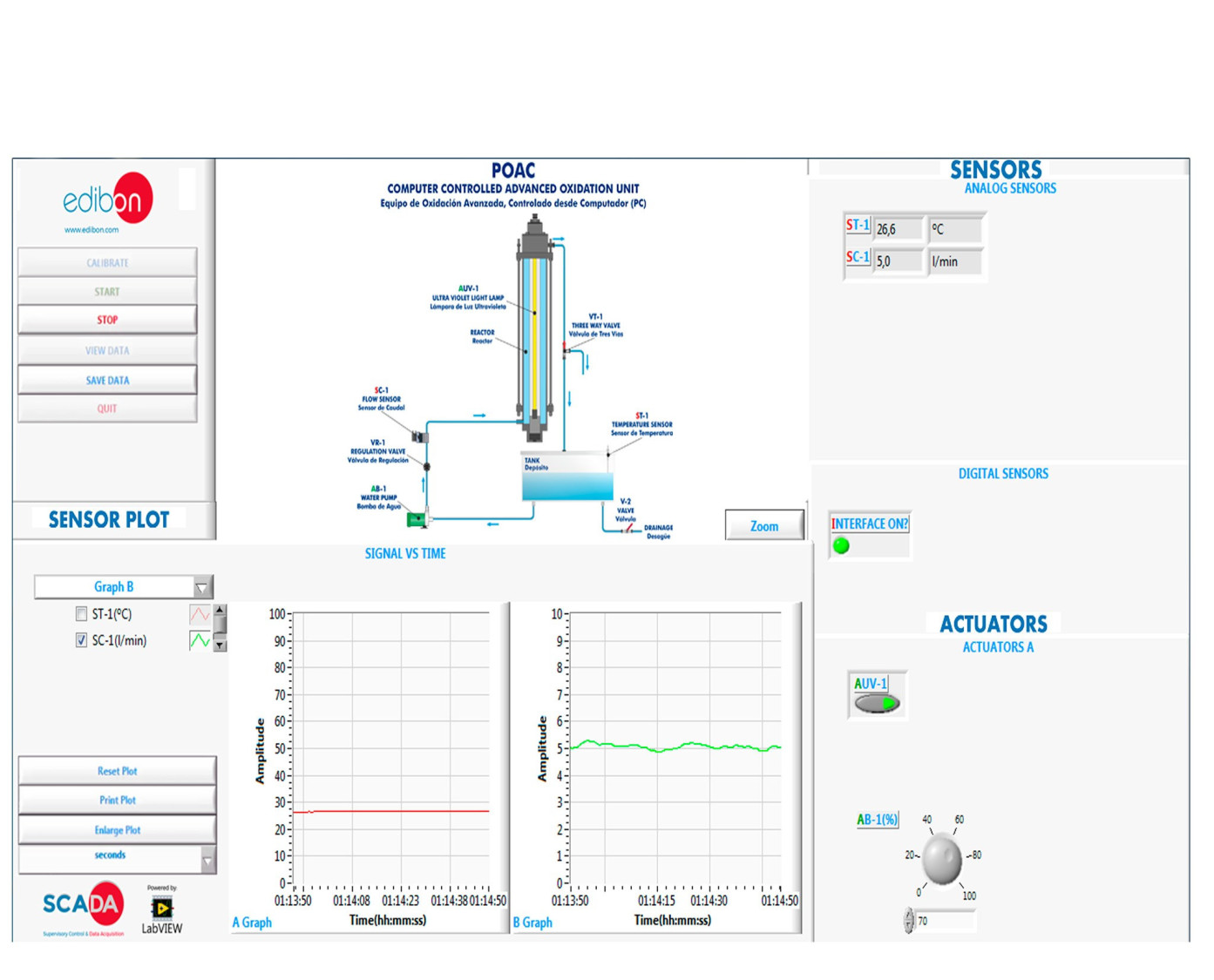

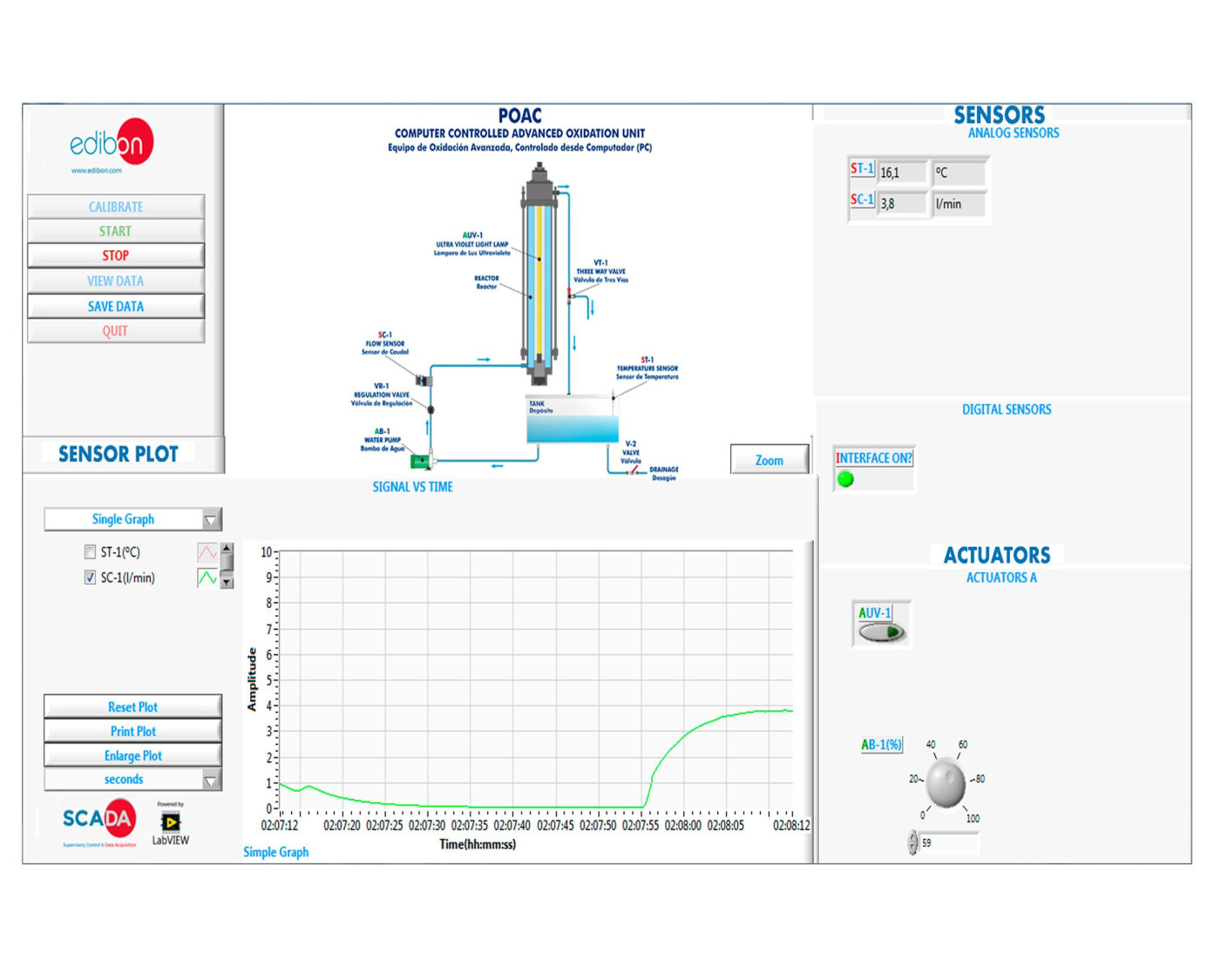

POAC/SOF. Écrans principaux du logiciel

Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)

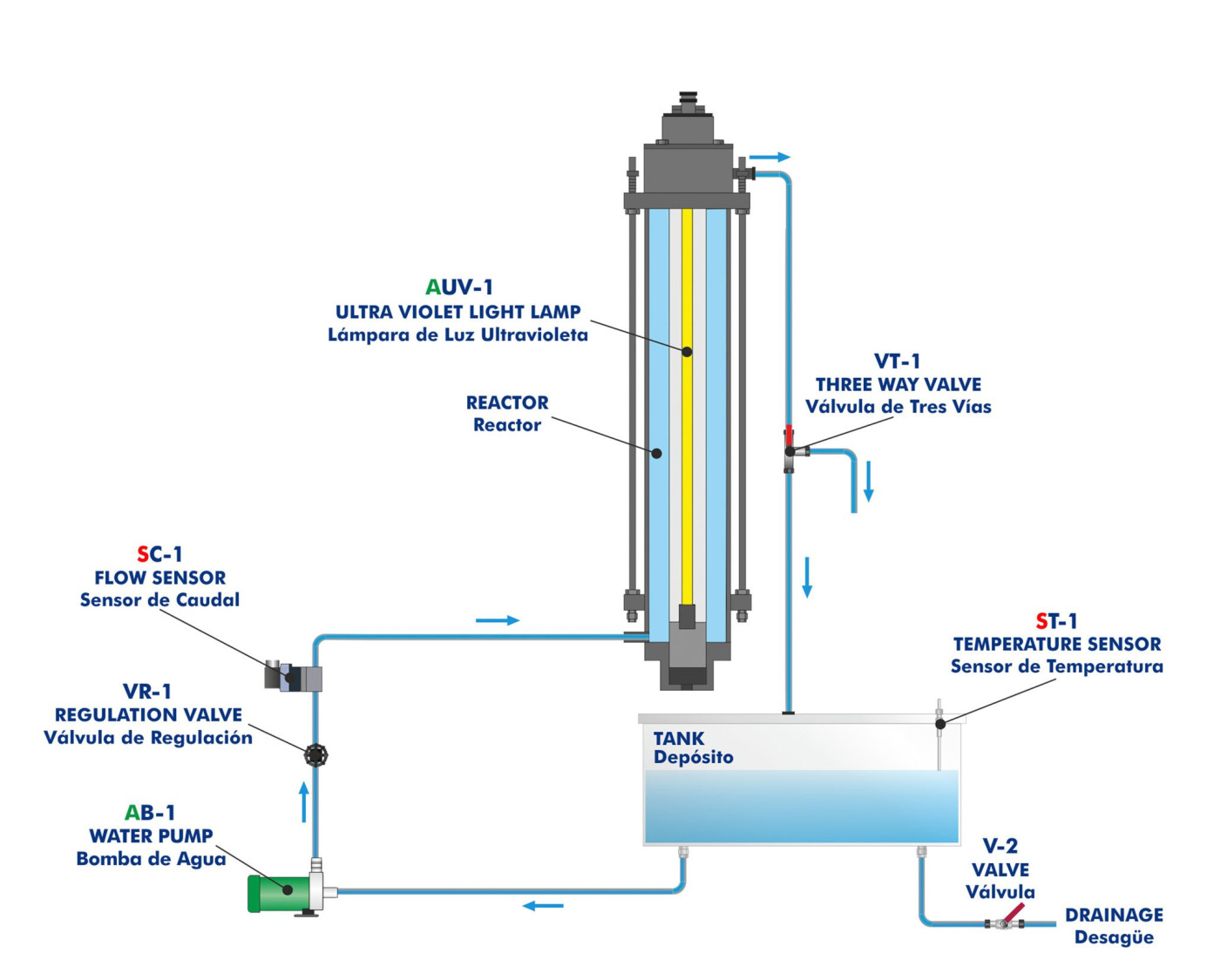

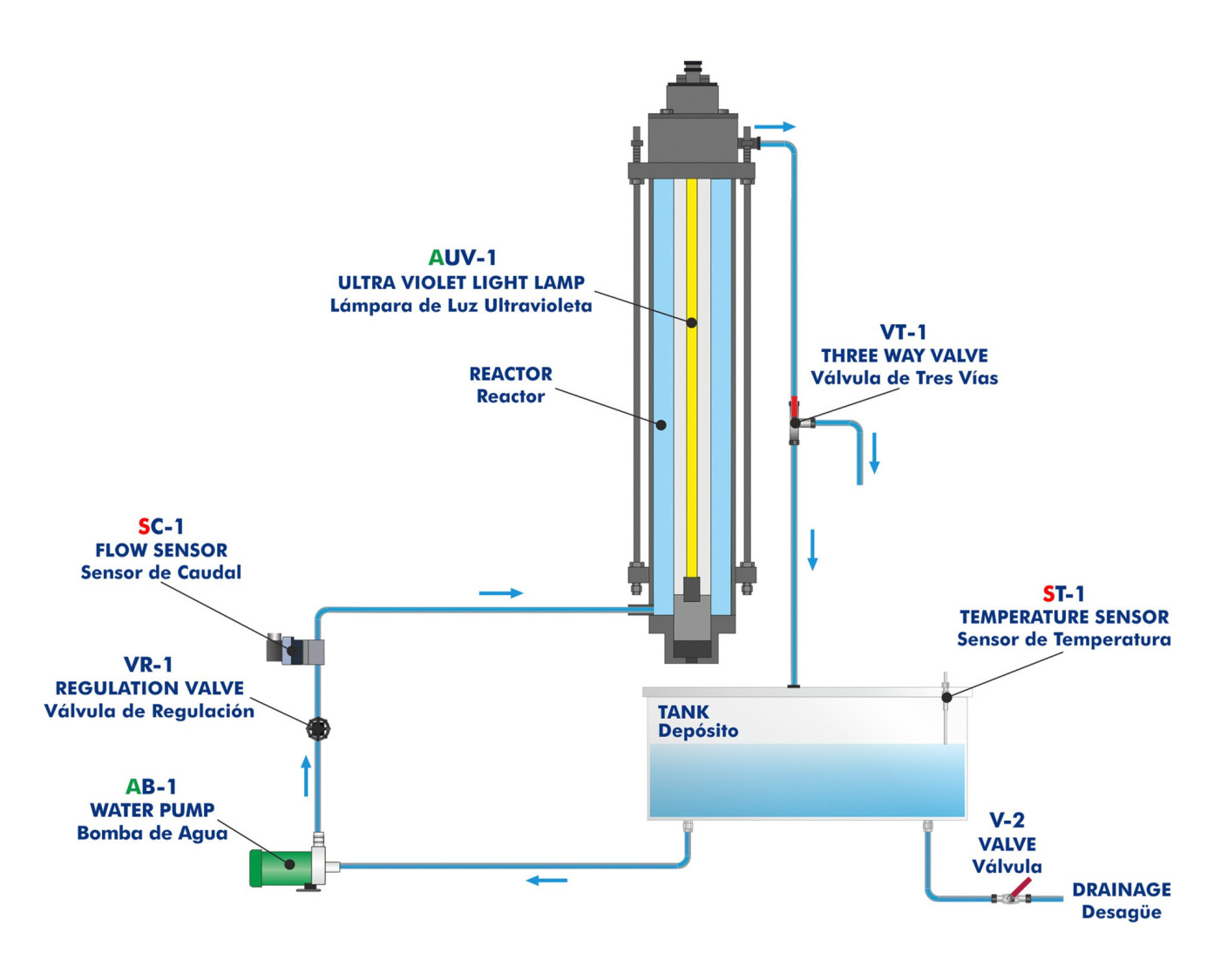

Diagramme de processus et affectation d'éléments unitaires

Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)

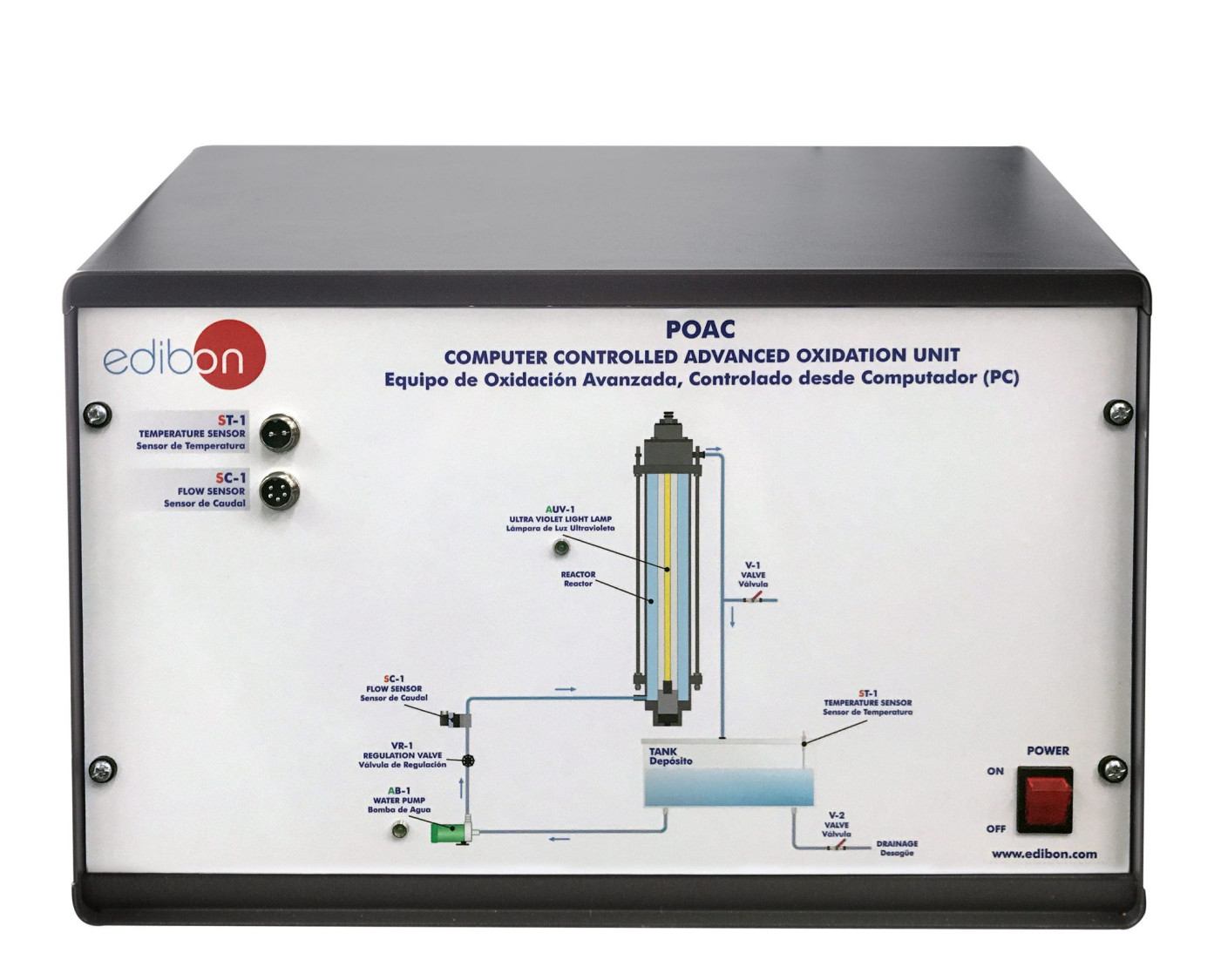

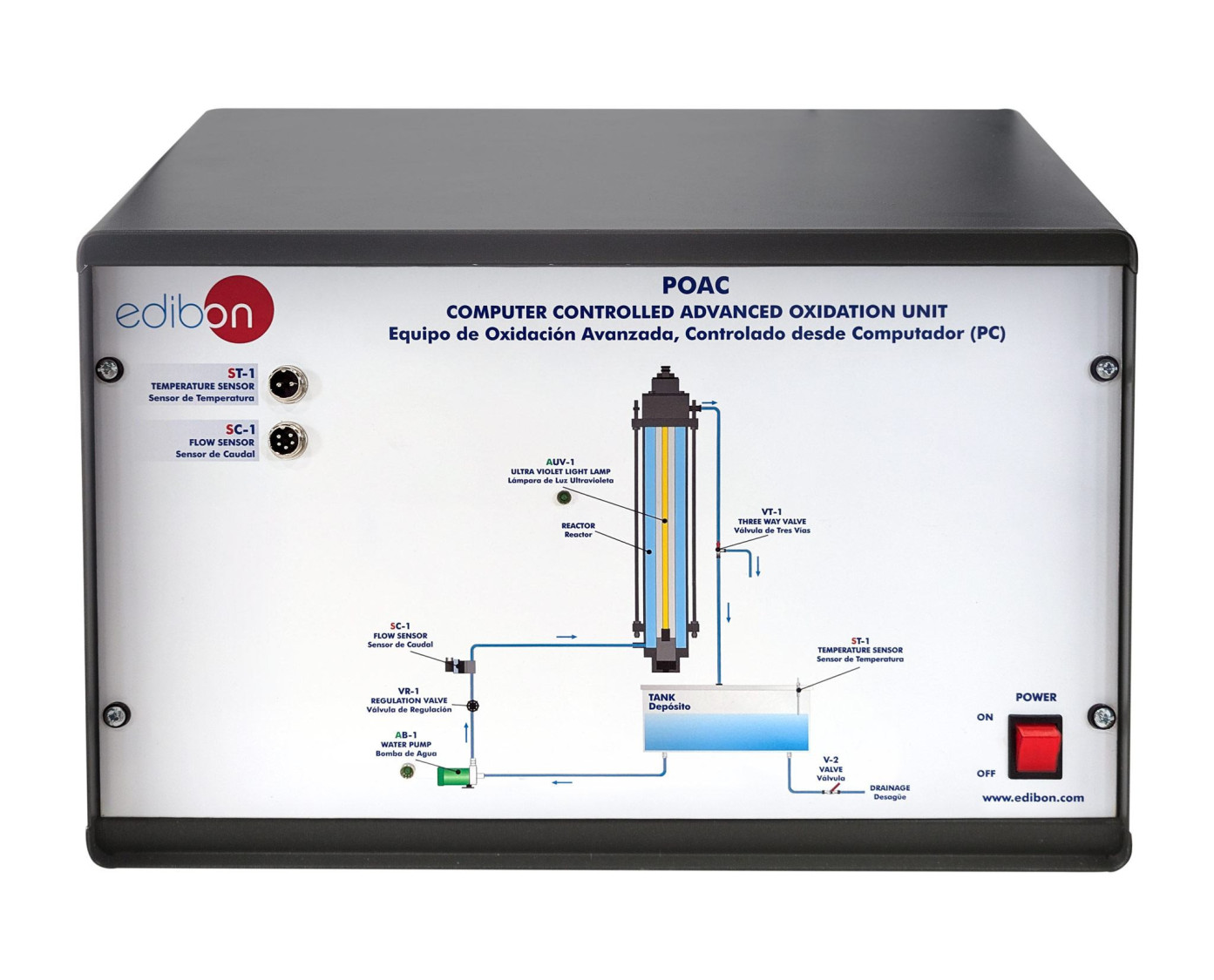

POAC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)

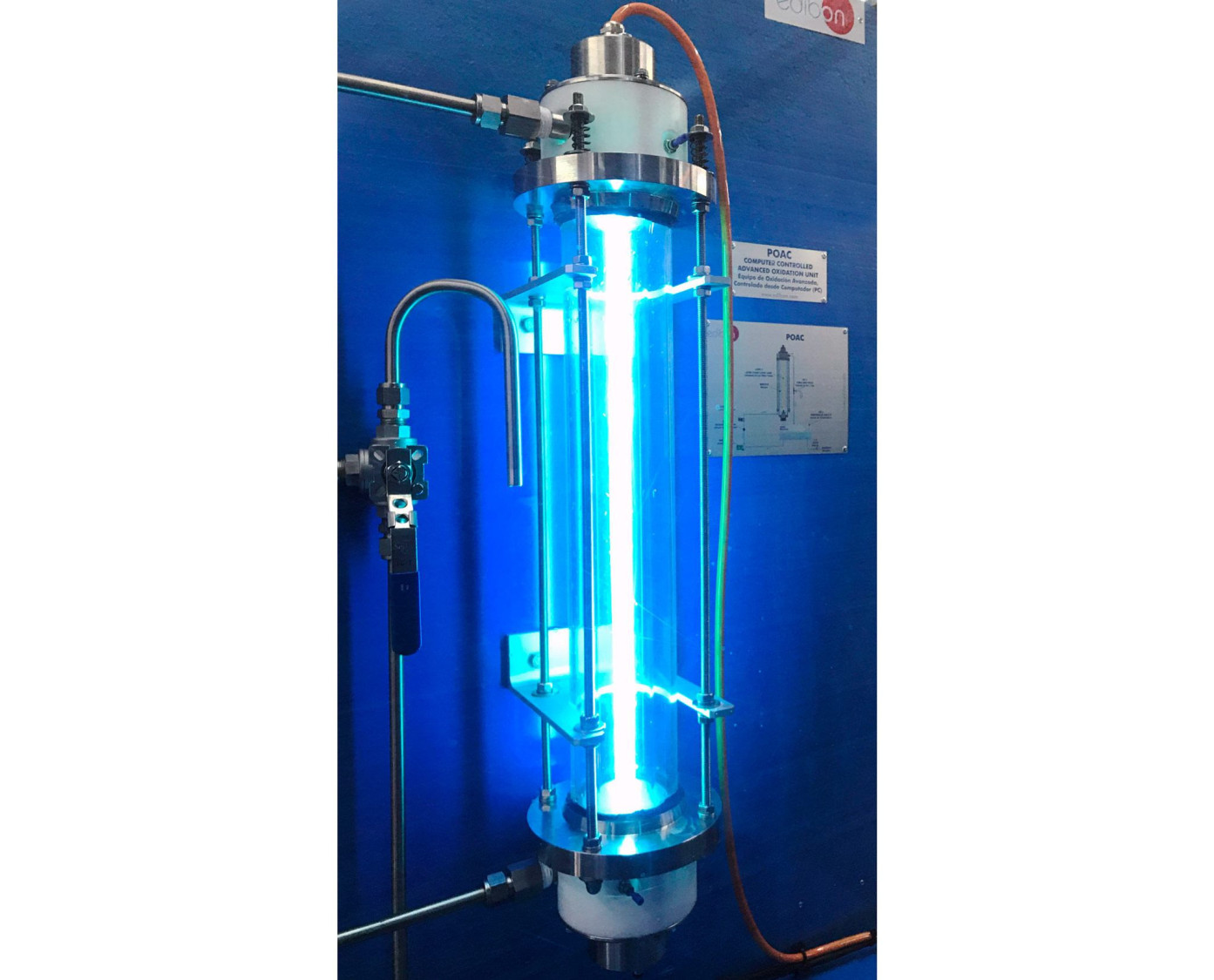

Détail de l'unité

Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)
Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)
Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)
Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)
Unité d'Oxydation Avancée,Contrôlée par Ordinateur (PC)

SYSTEMES INNOVANTS

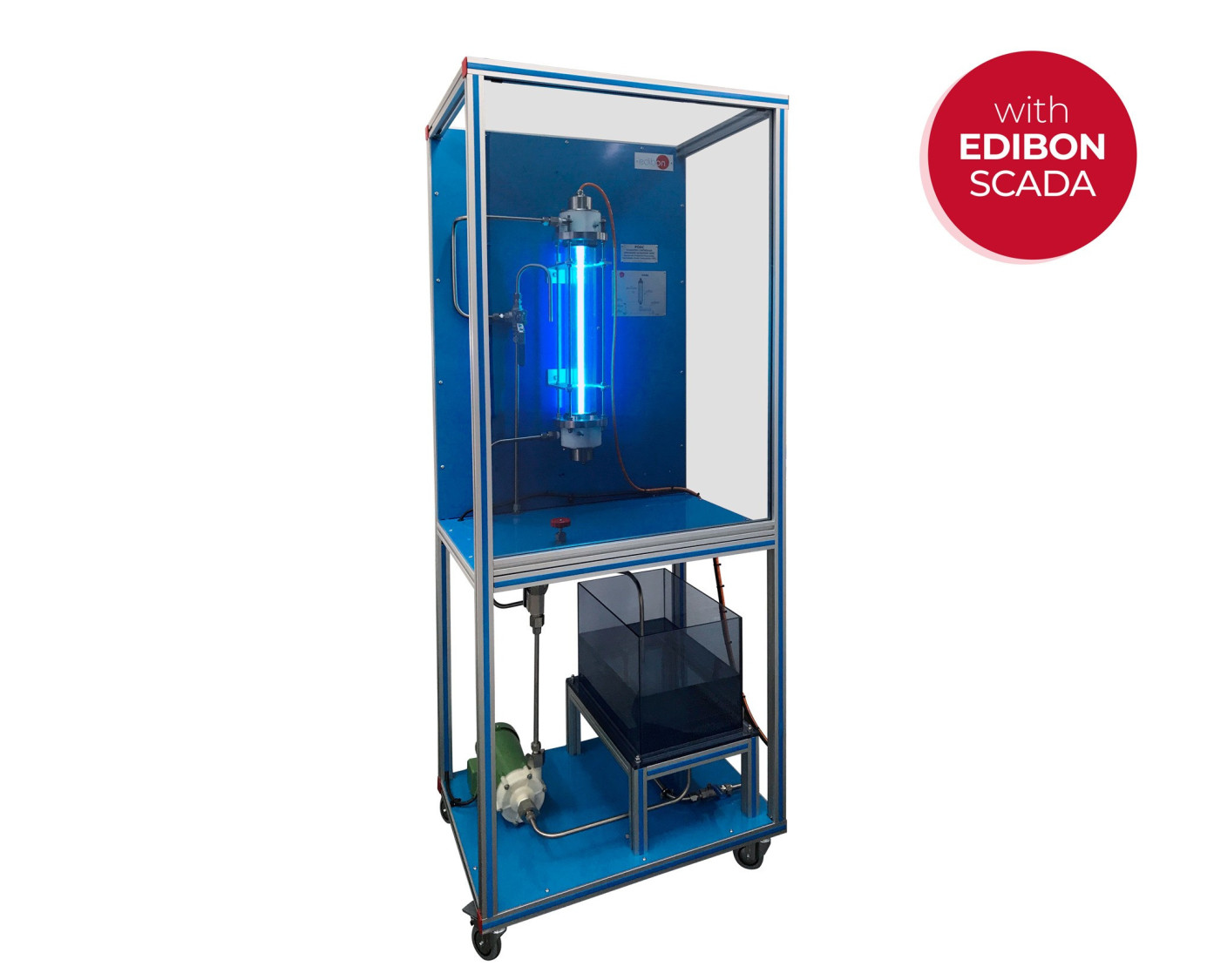

L'Unité d'Oxydation Avancée, Contrôlée par Ordinateur (PC), "POAC", conçue par EDIBON, permet d'étudier l'oxydation avancée comme méthode d'élimination des substances organiques.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

L’adsorption du CO₂ : Une nécessité actuelle
L’adsorption du CO₂ : Une nécessité actuelle
Dans un monde où le changement climatique représente l’une des plus grandes menaces pour notre avenir, l’adsorption du dioxyde de carbone (CO₂) est devenue une priorité urgente. L’augmentation de la concentration de CO₂ dans l’atmosphère, principalement due aux activités humaines telles que la...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
La Captation Directe de l'Air (DAC) est une technologie innovante qui élimine le CO₂ directement de l'air en utilisant des réactions chimiques avec des solvants liquides ou des absorbants solides. Malgré des défis tels que des coûts élevés et une consommation d'énergie importante, la DAC offre...
Lire plus
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Installations de Traitement des Eaux Usées Alors que les usines de traitement de l'eau potable se concentrent sur la fourniture d'eau potable sûre, les installations de traitement des eaux usées gèrent le traitement de l'eau usée avant qu'elle ne soit à nouveau libérée dans l'environnement. Ces...
Lire plus
Setting up at Universidad de Oviedo
Setting up at Universidad de Oviedo
We want to present the installation that we have made in the Department of Chemical Engineering and Environmental Technology of the Oviedo University (UNIOVI) We are very proud to contribute to student learning and to be able to work in projects like this.
Lire plus

Description Générale

L'Unité d'Oxydation Avancée, Contrôlée par Ordinateur (PC), "POAC", conçue par EDIBON, génère des radicaux hydroxyles (OH-) par rayonnement ultraviolet avec du peroxyde d'hydrogène.

L'eau brute est enrichie en peroxyde d'hydrogène dans un réservoir transparent et est acheminée par une pompe contrôlée par ordinateur vers un réacteur où est logée une lampe ultraviolette avec tube protecteur en quartz.

Le réacteur est équipé d'un collecteur à sa partie inférieure qui permet à l'eau brute de s'écouler et de former un film ascendant sur les parois internes du réacteur. Lors de cette ascension, l'eau reçoit un rayonnement ultraviolet, formant des radicaux hydroxyles qui oxydent les substances solubles non biodégradables de l'eau à traiter.

Le réacteur est ouvert par sa partie inférieure. L'eau s'écoule vers le réservoir, formant un circuit fermé. Un capteur de débit permet de mesurer le débit d'eau brute dans le circuit.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude visuelle du procédé d'oxydation avancée pour le traitement des eaux usées.
  2. Etude de l'oxydation avancée avec du peroxyde d'hydrogène et de la lumière UV.
  3. Influence de la quantité de peroxyde d'hydrogène dans le processus d'oxydation.
  4. Analyse de la cinétique de réaction.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Calibrage des capteurs.
  2. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  3. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  4. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  5. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  6. Cette unité peut être utilisée pour faire de la recherche appliquée.
  7. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  8. Contrôle du processus de l'unité POAC via la boîte d'interface de contrôle sans l'ordinateur.
  9. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité POAC.
  10. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  11. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
