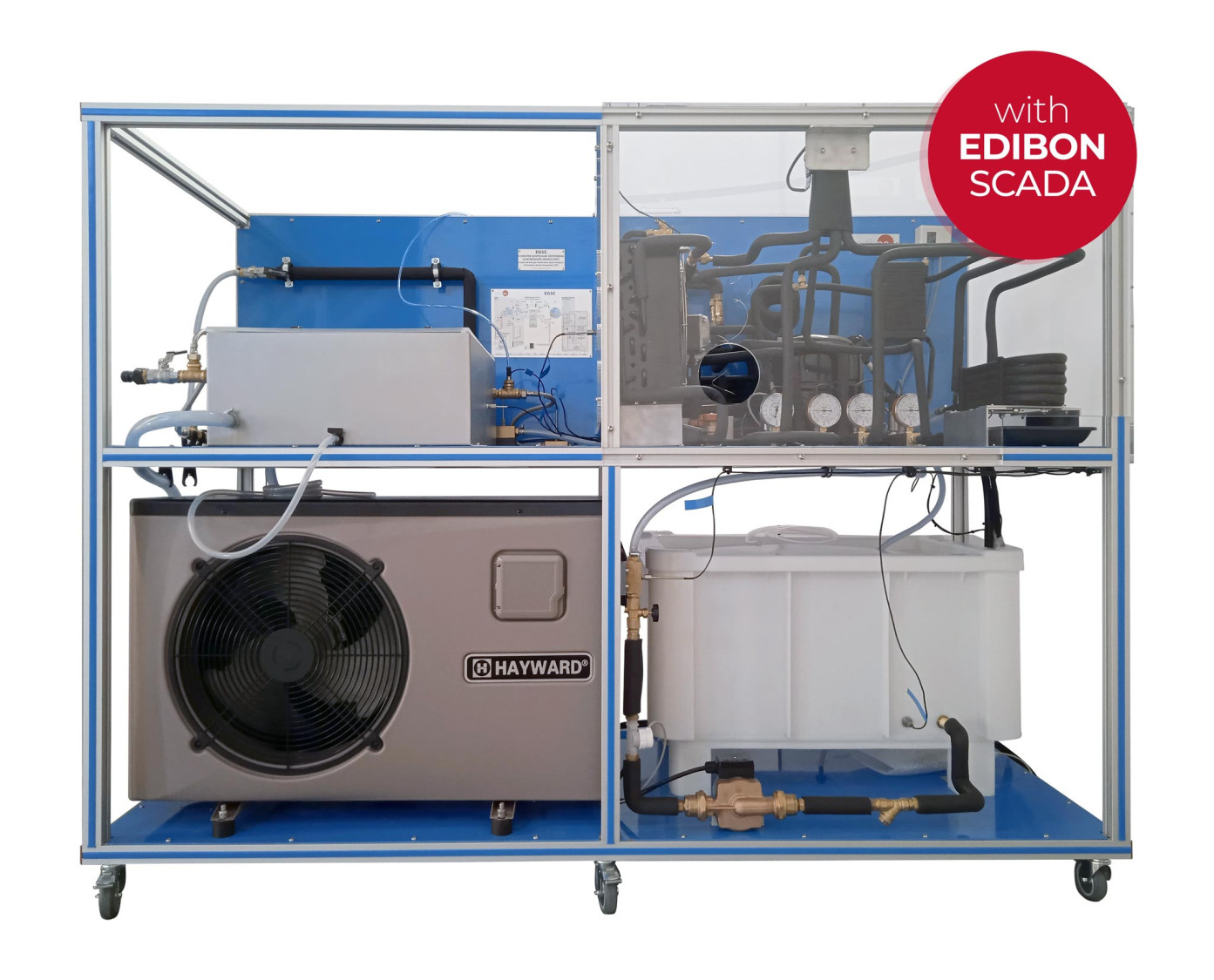

Unit: EG5C. Computer Controlled Geothermal (low enthalpy) Energy Unit, with SCADA

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

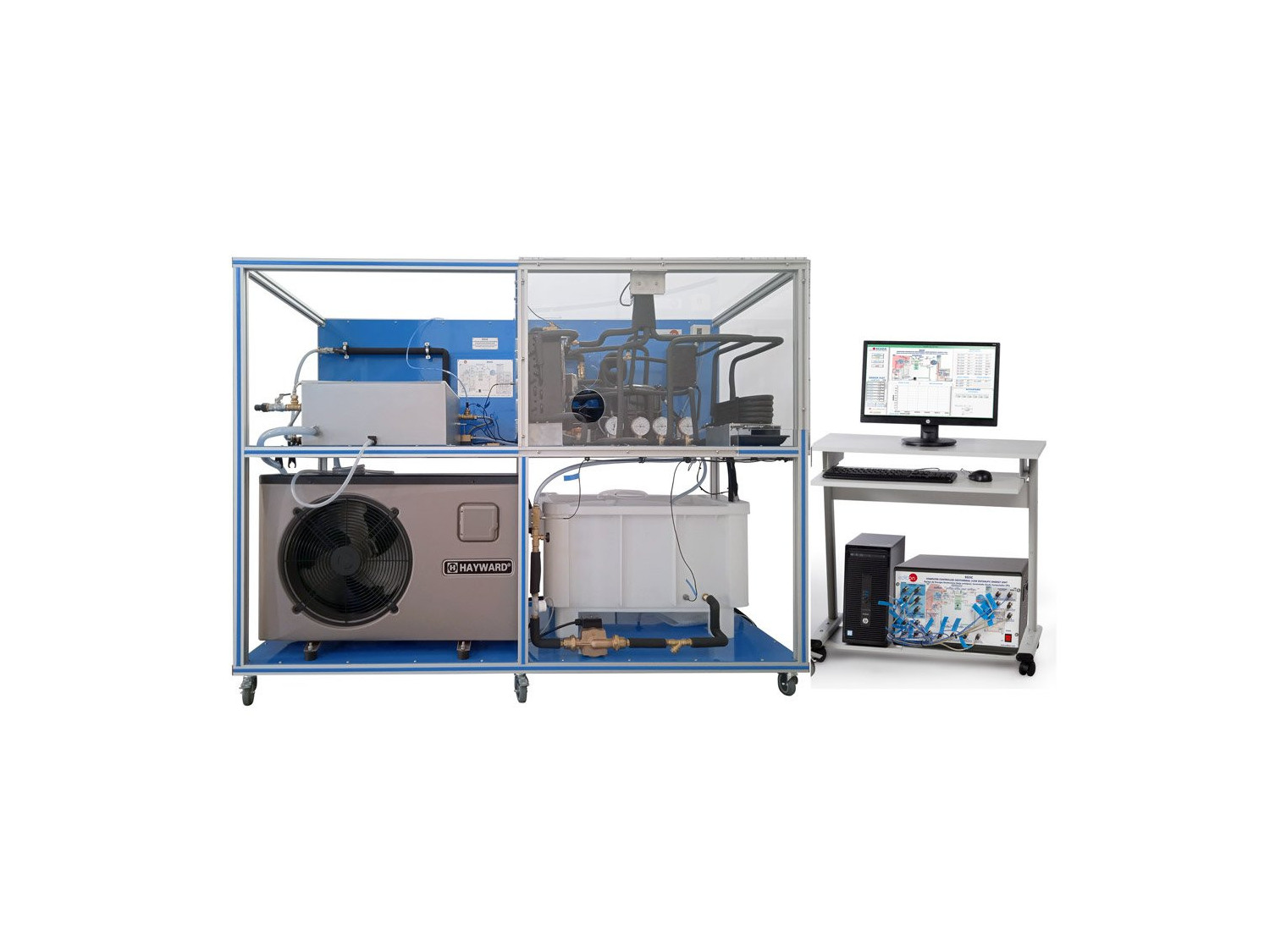

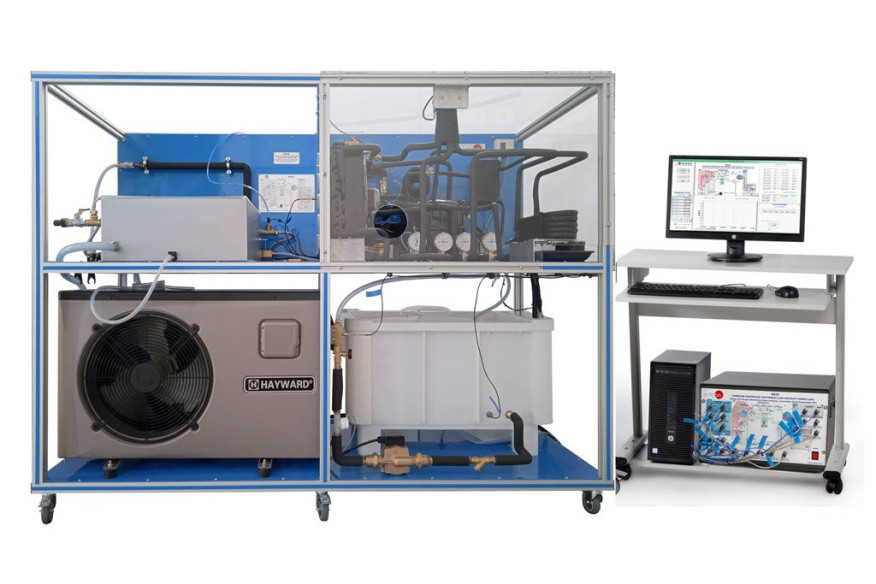

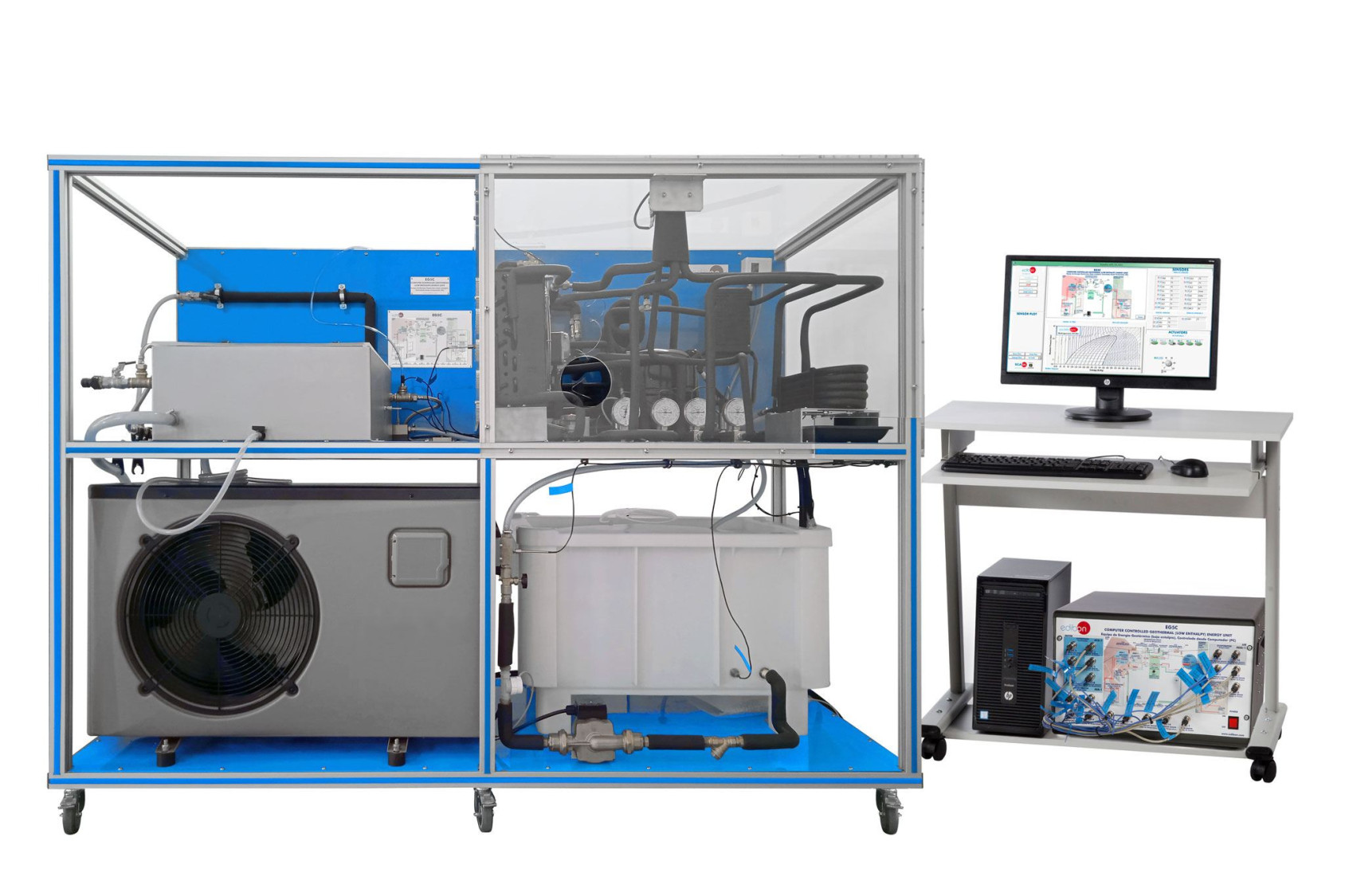

Complete EG5C unit

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

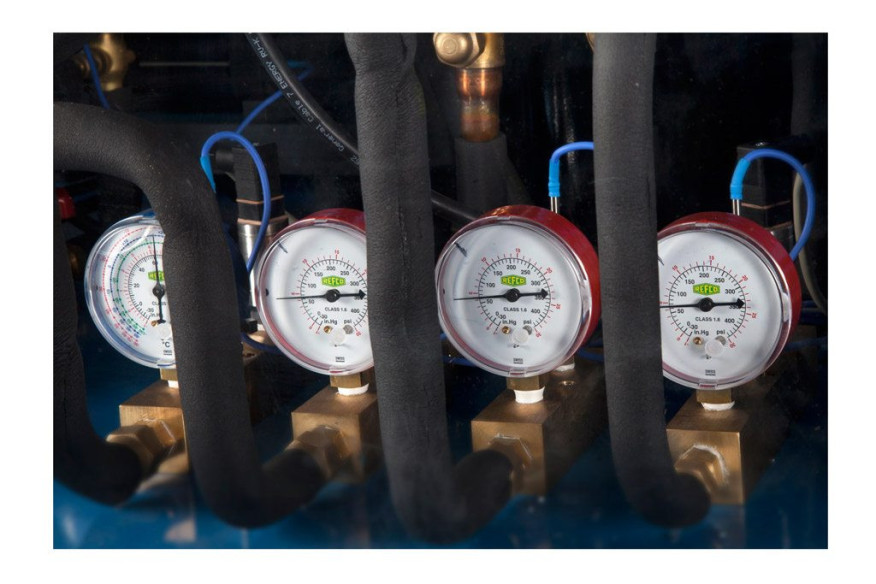

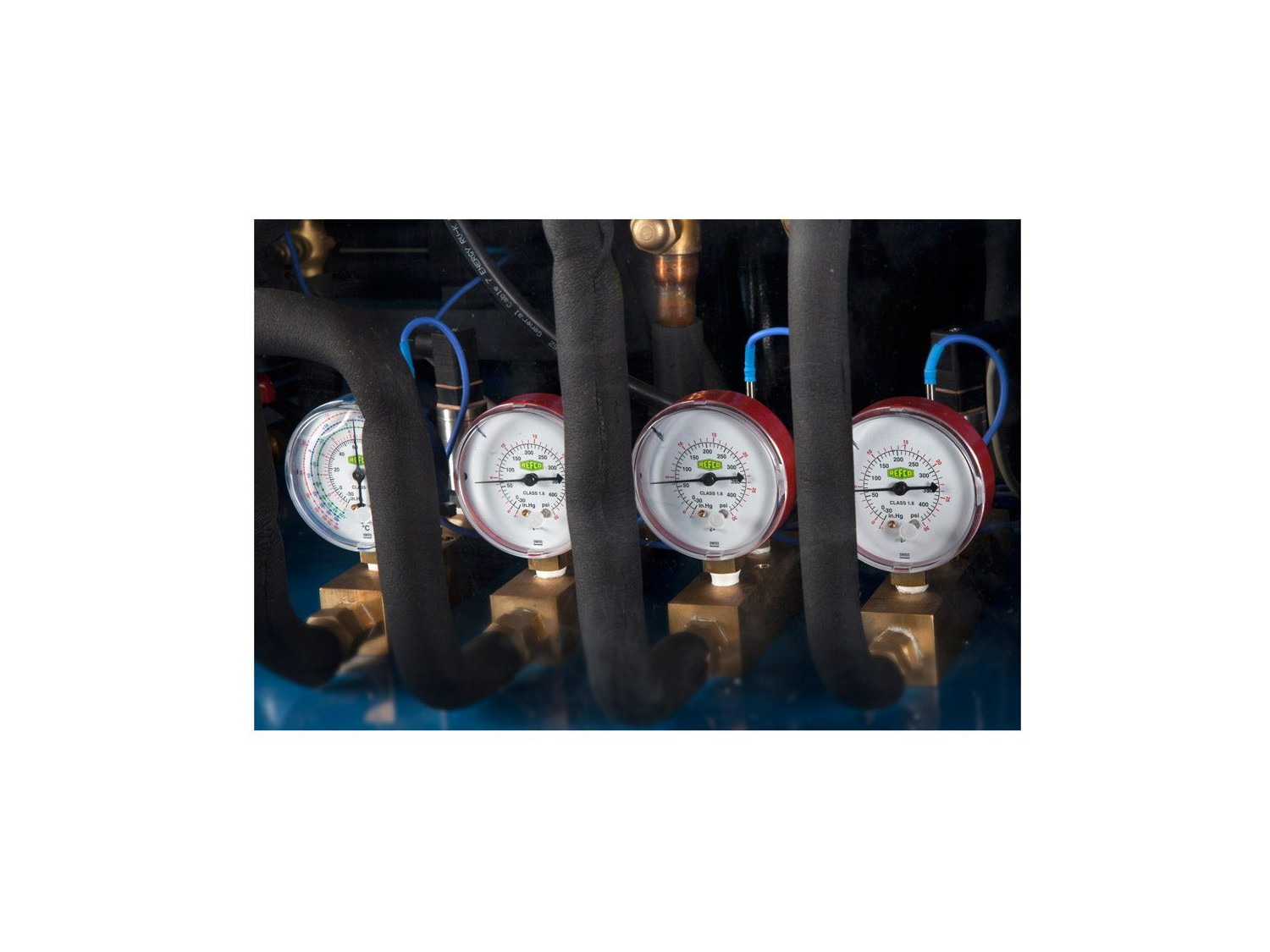

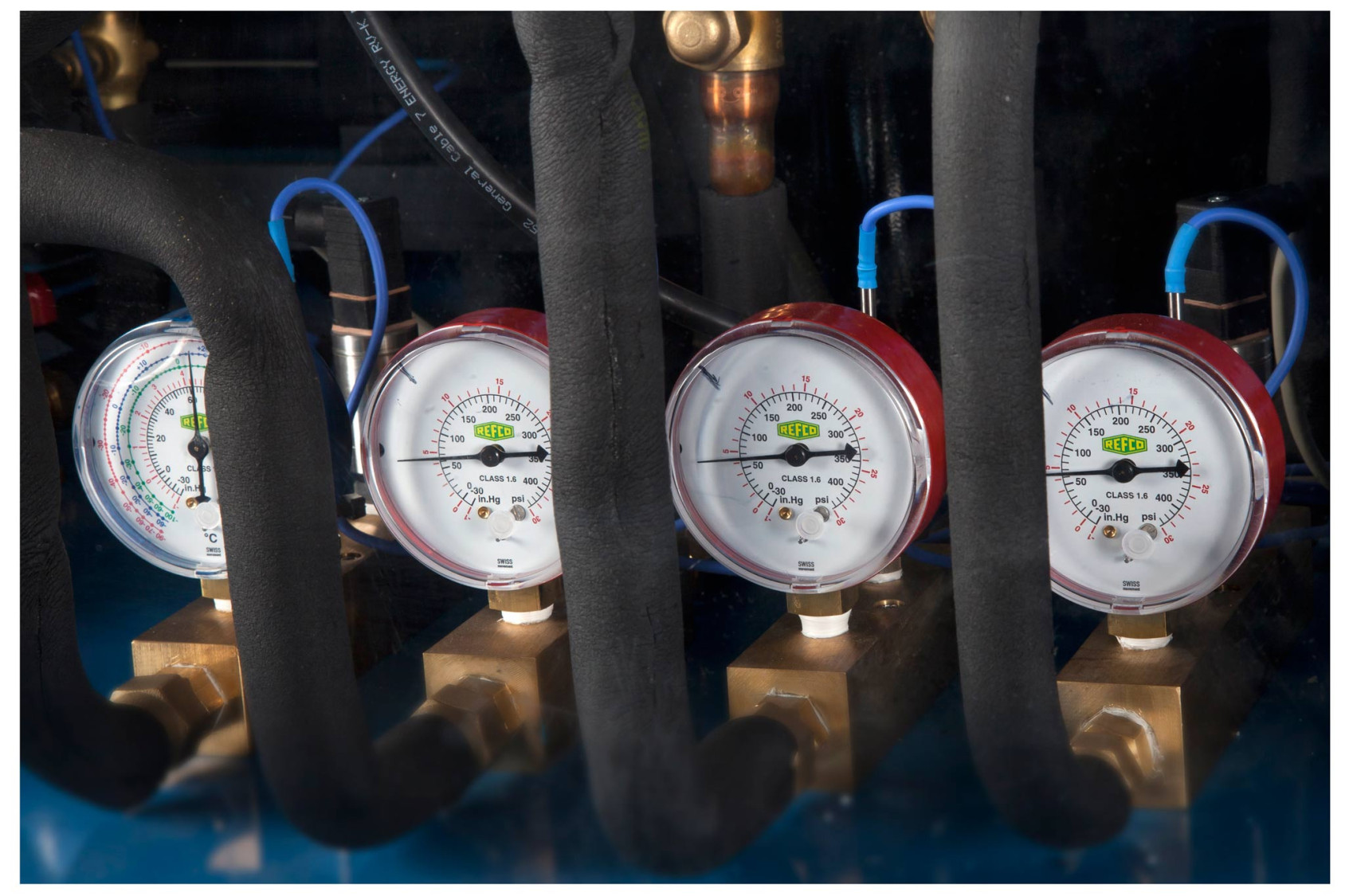

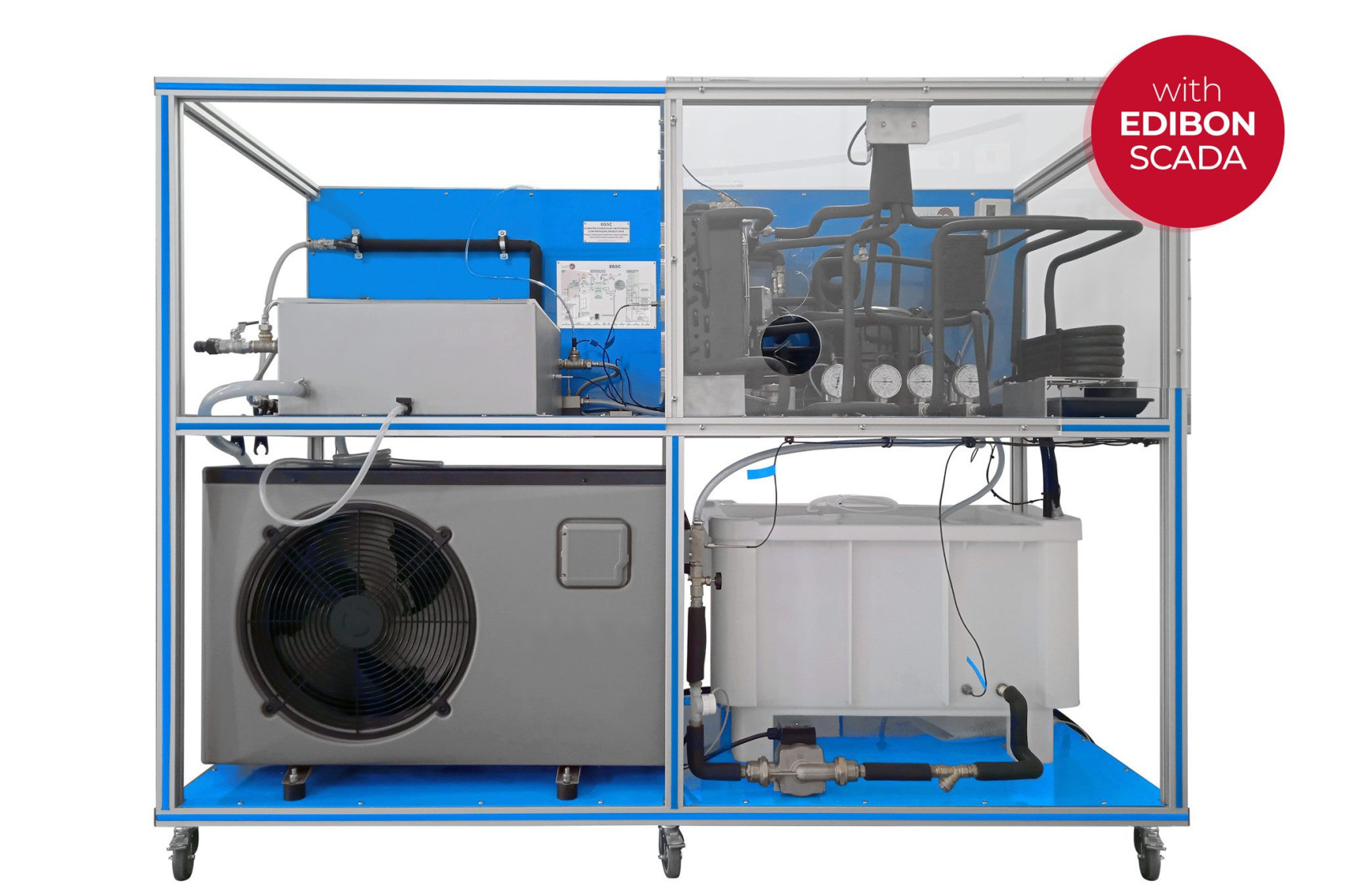

Unit details

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

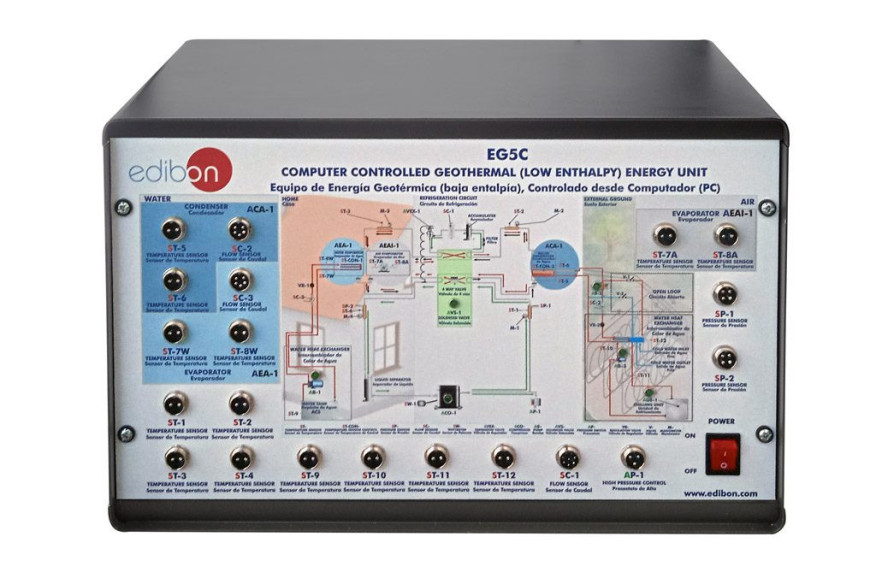

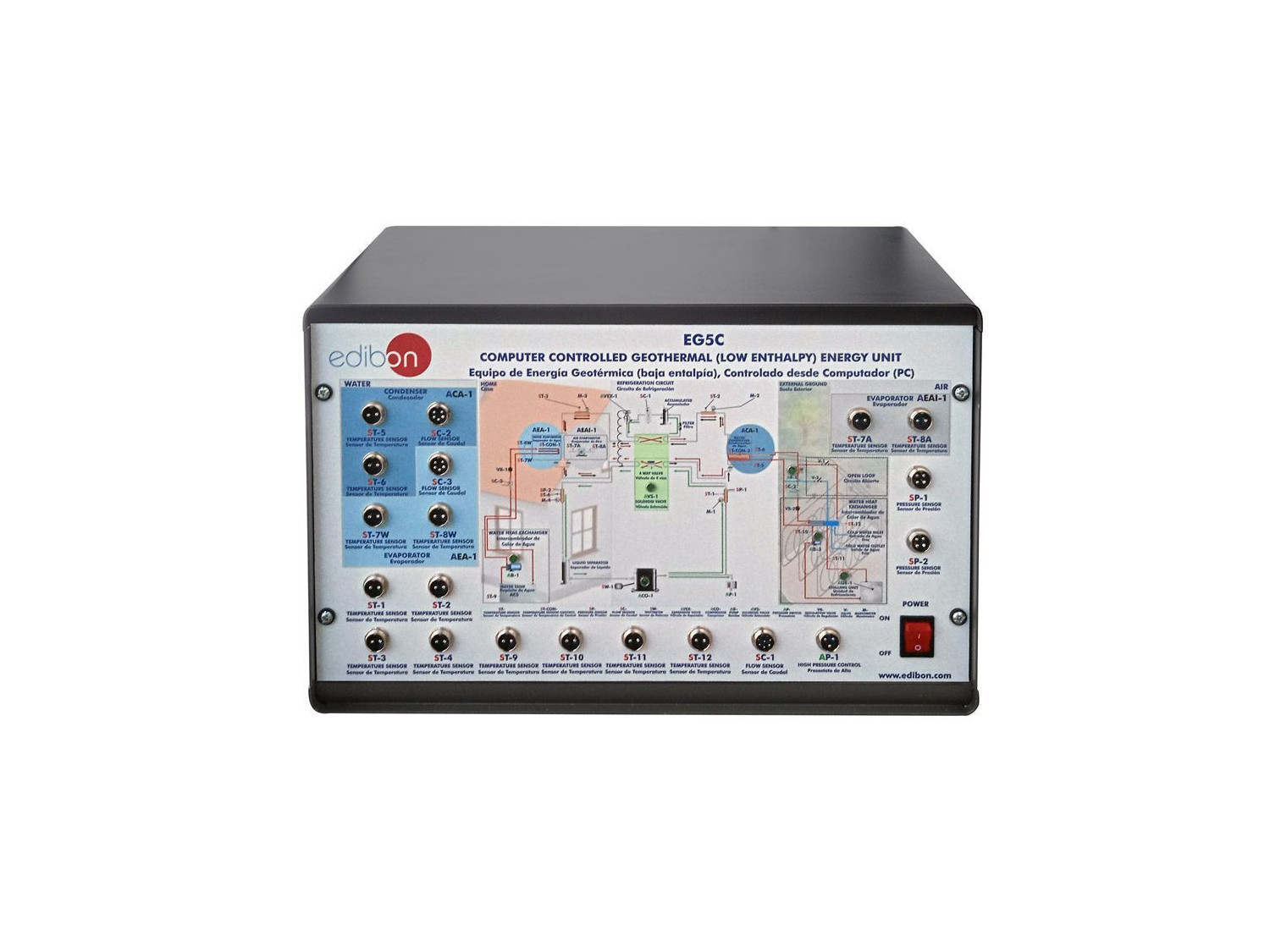

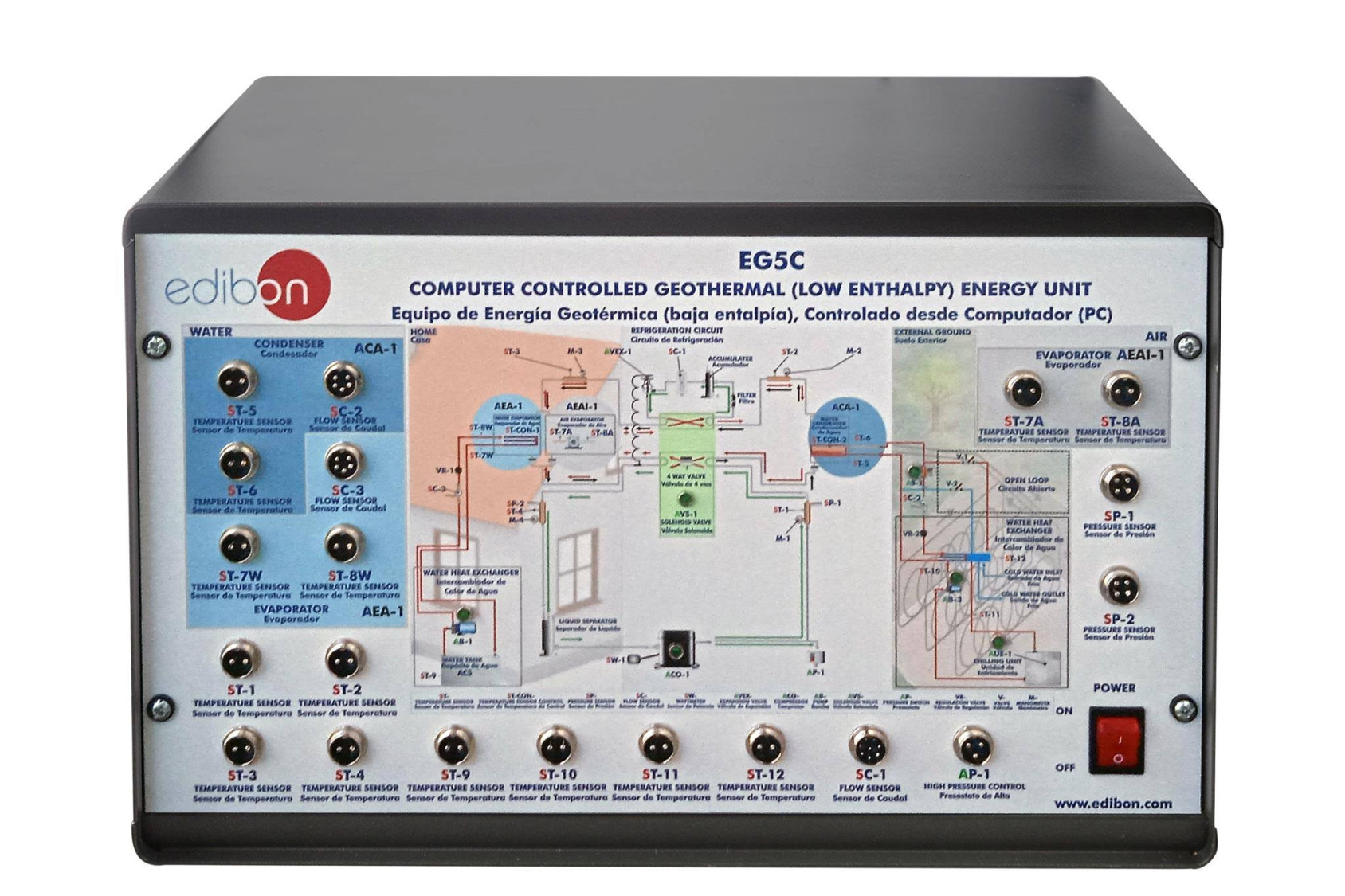

EG5C/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

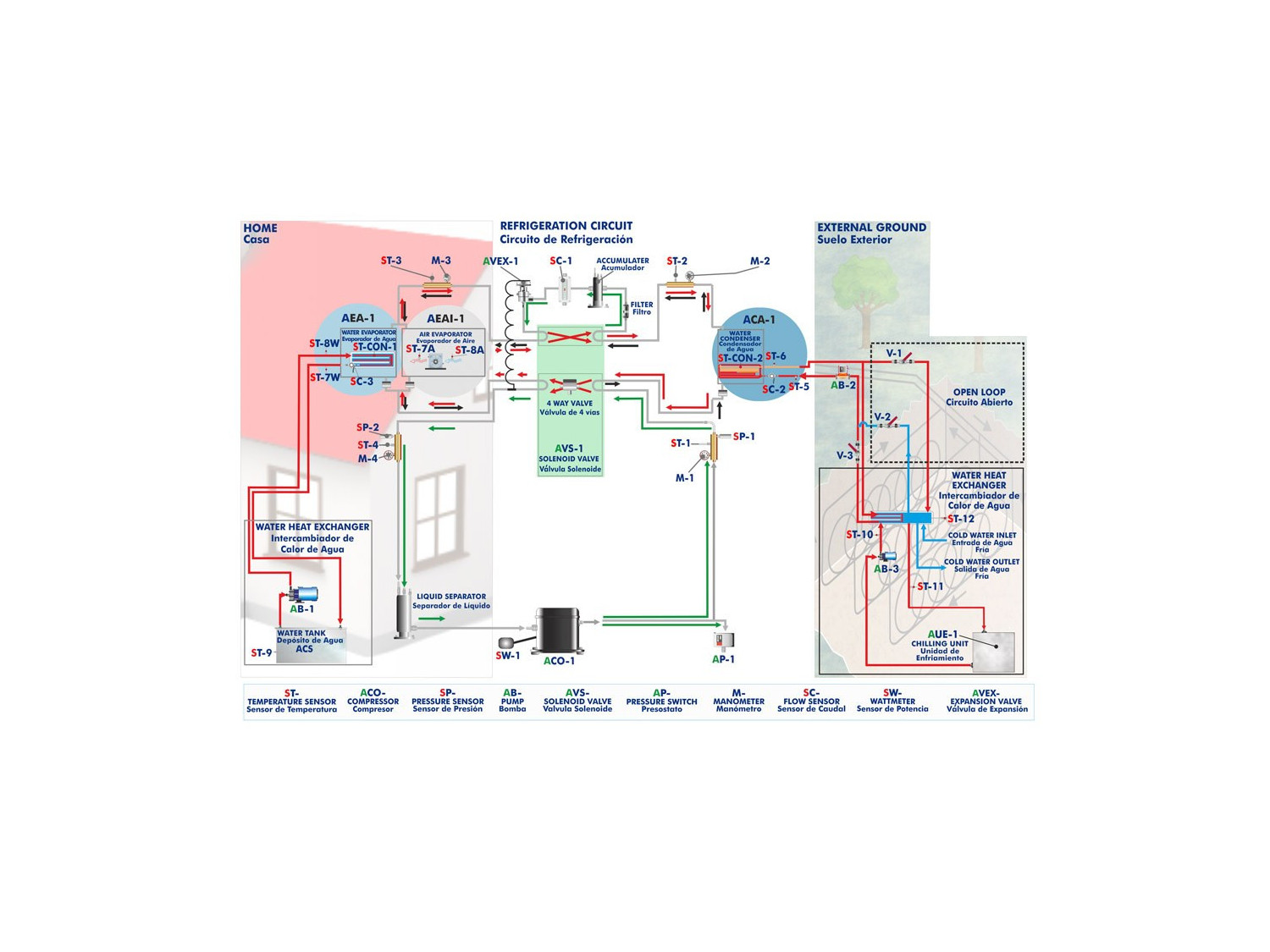

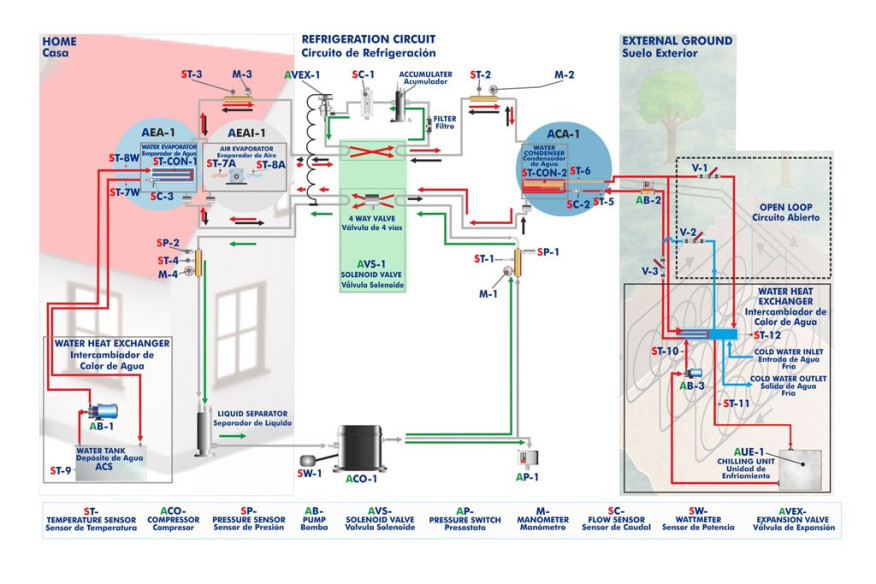

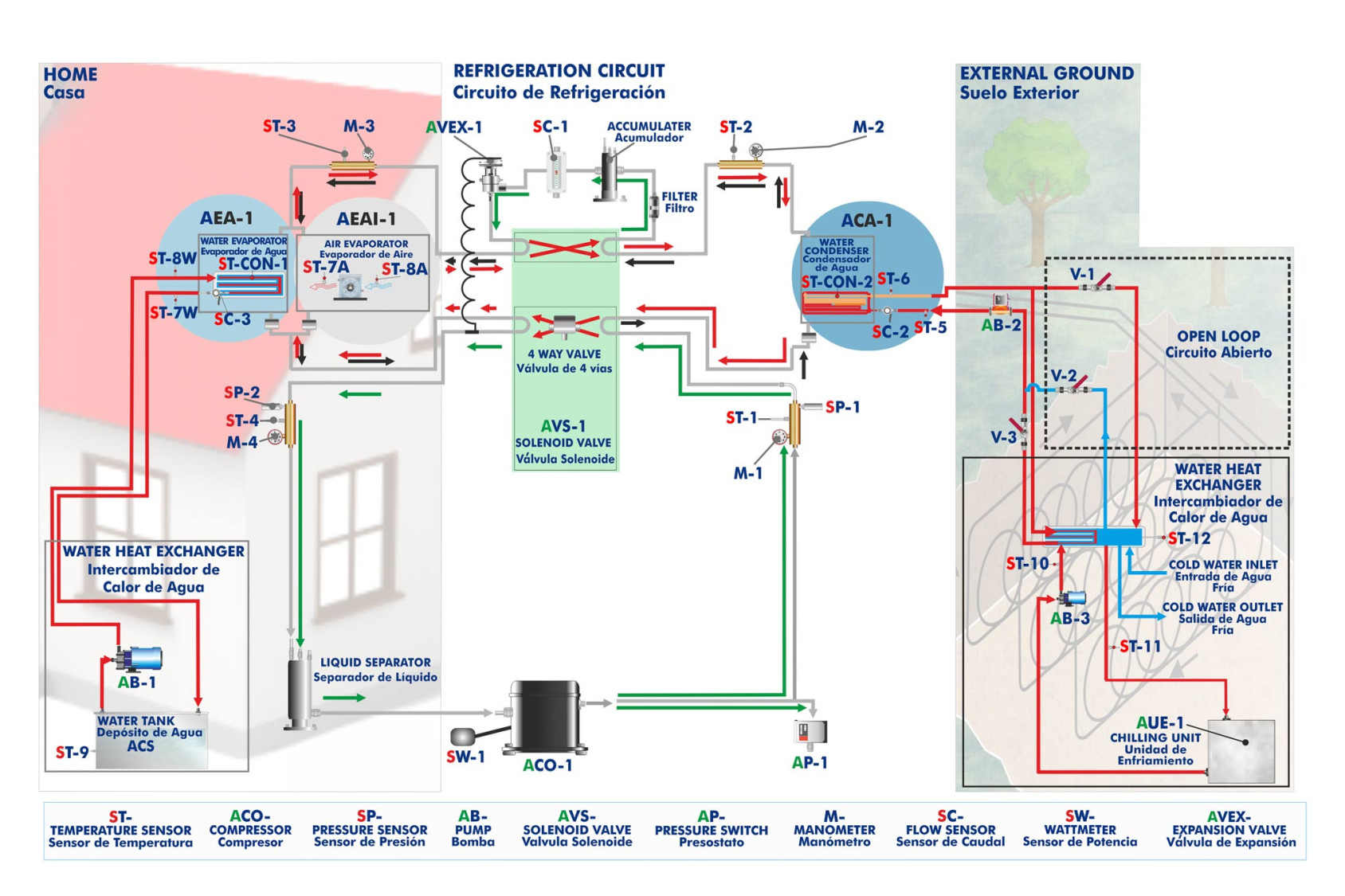

Process diagram and unit elements allocation

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

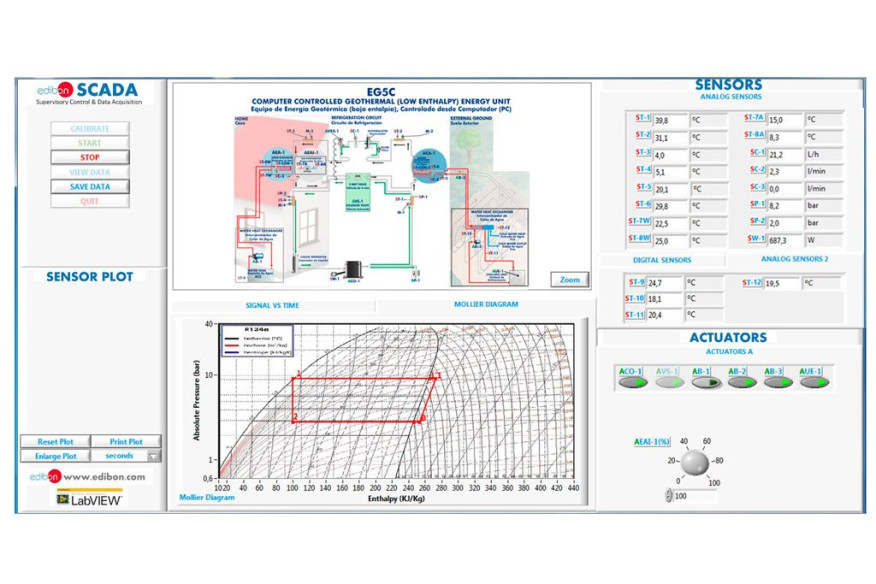

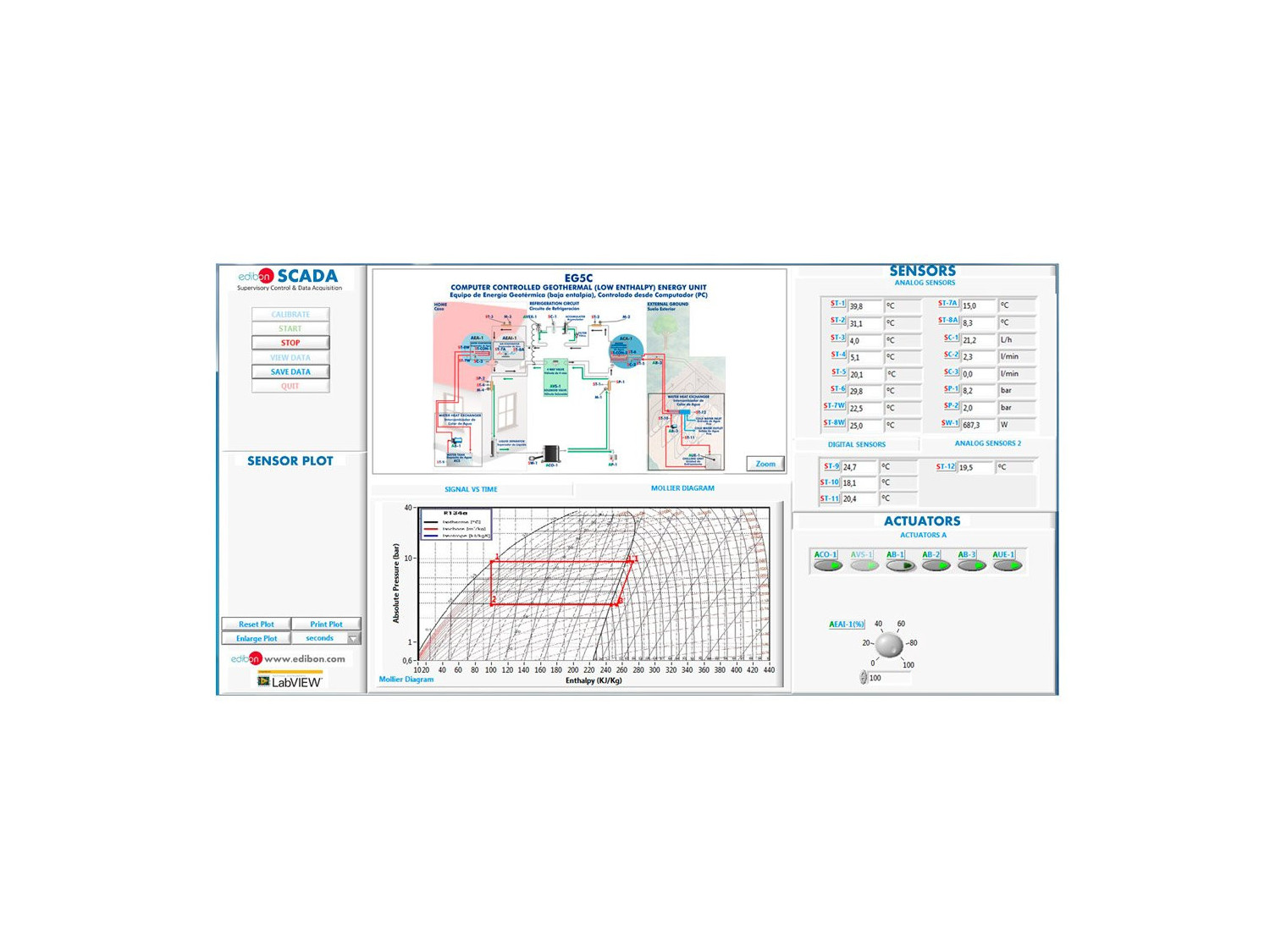

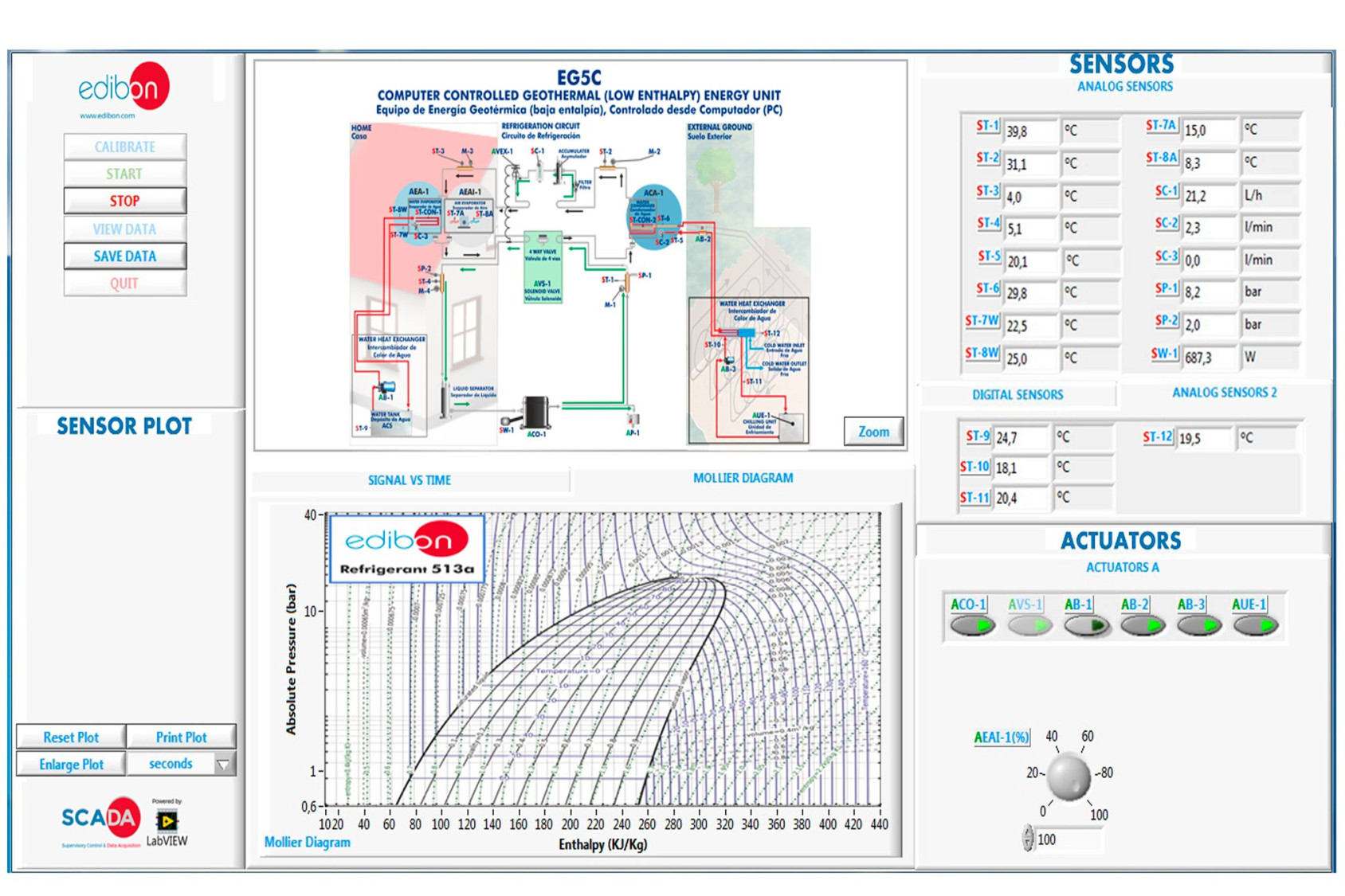

EG5C/SOF. EG5C Software. Main Screen

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

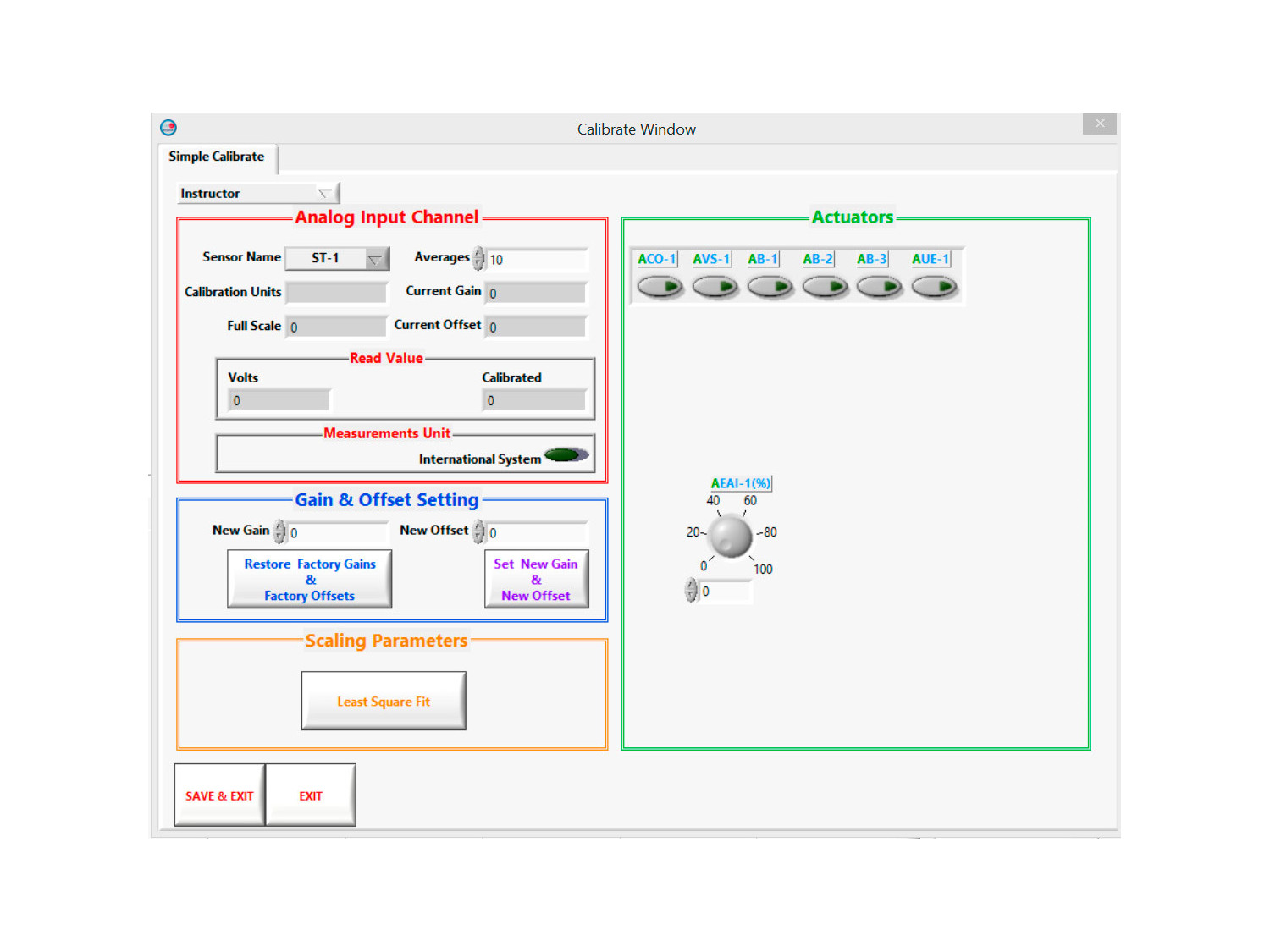

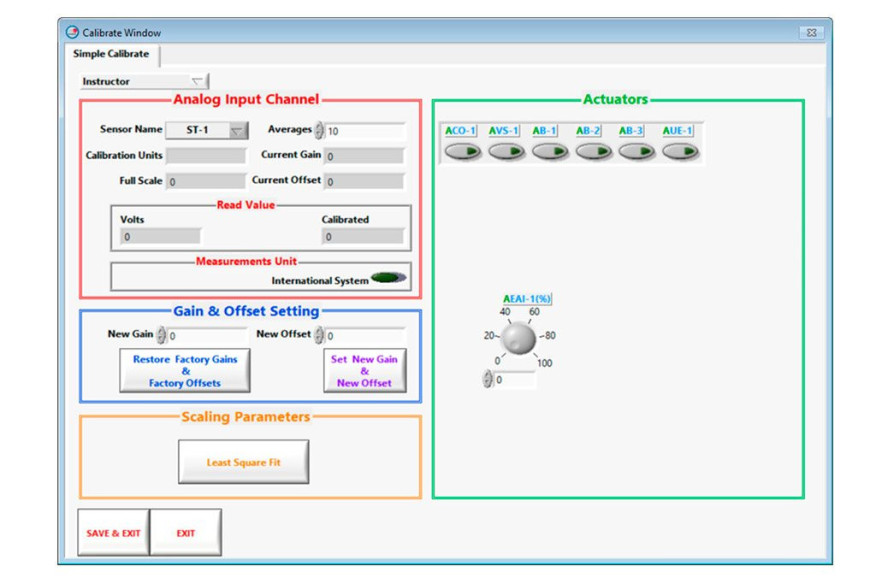

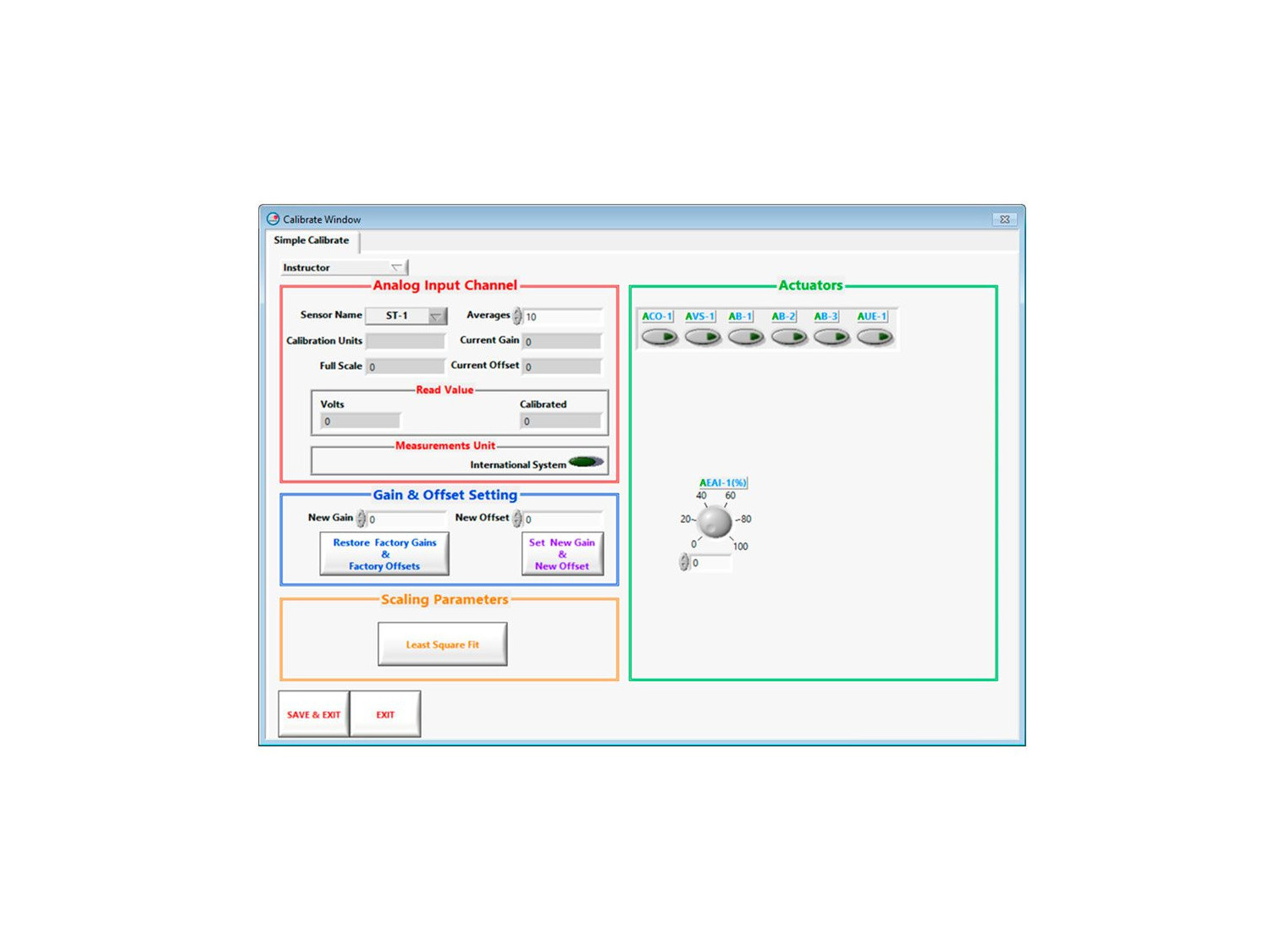

Software for Sensors Calibration. The teacher and the students can calibrate the unit with a password provided by EDIBON. The teacher can restore the factory calibration any time.

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C

SYSTEMES INNOVANTS

L'Unité d´Énergie Géothermique (basse enthalpie), Contrôlée par Ordinateur (PC), "EG5C", développé par EDIBON, a l'objectif est d'initier l'étudiant à une énergie renouvelable qui occupe une place de plus en plus importante sur le marché, comme la géothermie et, en L'utilisation de cette énergie pour la climatisation des maisons est un problème particulier.

Voir description générale

Description Générale

L'Unité d´Énergie Géothermique (basse enthalpie), Contrôlée par Ordinateur (PC), "EG5C", d'EDIBON est composé d'un circuit de refroidissement, d'un petit réservoir avec des tuyaux de bain d'eau (bain) et une unité de refroidissement (pompe à chaleur), avec ceux qui simulent l'intérieur de la terre. Il existe un autre réservoir où l'eau est stockée l'eau chaude (ECS) chauffée par l'unité.

Le circuit de réfrigération se compose d'un compresseur, d'un condenseur/évaporateur d'air et deux condenseurs/évaporateurs à eau. Cela est dû au fait que l'unité a une vanne à quatre voies capable de déterminer si les conditions ambiantes sont hivernales ou l'été. En fonction de cela, il envoie le gaz réfrigérant vers l'un ou l'autre des échangeurs, préparés pour fonctionner comme évaporateurs ou condenseurs de liquide Liquide de refroidissement.

Le sol est simulé par un petit réservoir qui baigne quelques tuyaux et une pompe de chaleur. Le réservoir contient de l'eau à une température fixe, comme la terre à une profondeur d'environ 20 m (15 °C approx). Cette eau va dans un bain, chauffant ou en refroidissant l'eau qui circule dans les tubes immergés dans le bain.

Enfin, il y a un réservoir dans lequel est stockée l'eau chauffée par l'unité, simulant l'eau chaude d'une maison.

L'unité est équipé d'une vanne d'inversion de cycle qui nous permet de simuler les conditions hivernales et estivales, comme cela a déjà été fait. cité ci-dessus. Comme la température de la terre à une profondeur de 20 m est toujours de 15°C, en hiver cette température sera supérieure à la température ambiante dans la rue, le sol est donc utilisé pour le chauffage (utilisation en mode chauffage). Au contraire aura lieu en été, lorsque la température extérieure dépasse 15°C, de sorte que l'eau du sol sera utilisée pour le refroidissement (mode réfrigération).

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude de l’énergie géothermique utilisant un système de pompe à chaleur géothermique pour le chauffage et/ou le refroidissement.
  2. Etude du système avec différentes températures du sol.
  3. Détermination de la puissance d’entrée, de la chaleur produite et du coefficient de performance, fonctionnant en mode chauffage. Pompe à chaleur eau-eau.
  4. Détermination de la puissance d’entrée, de la chaleur produite et du coefficient de performance, fonctionnant en mode refroidissement. Pompe à chaleur eau-eau.
  5. Détermination de la puissance d’entrée et évaluation des températures de l’air, fonctionnant en mode chauffage. Pompe à chaleur eau/air.
  6. Détermination de la puissance d’entrée et évaluation de la température de l’air, fonctionnant en mode refroidissement. Pompe à chaleur eau/air.
  7. Préparation des courbes de performance de la pompe à chaleur, fonctionnant en mode chauffage, avec différentes températures d’entrée et de sortie. Pompe à chaleur eau-eau.
  8. Préparation des courbes de performance de la pompe à chaleur, fonctionnant en mode refroidissement, avec différentes températures d’entrée et de sortie. Pompe à chaleur eau-eau.
  9. Détente du cycle de compression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. Pompe à chaleur eau-eau. Mode chauffage.
  10. Décompression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. Pompe à chaleur eau-air. Mode de chauffage.
  11. Préparation des courbes de performance de la pompe à chaleur en fonction des propriétés du réfrigérant et à différentes températures de condensation et d’évaporation. Pompe à chaleur eau-eau. Mode chauffage.
  12. Préparation des courbes de performance de la pompe à chaleur en fonction des propriétés du fluide frigorigène et à différentes températures de condensation et d’évaporation. Pompe à chaleur eau-eau. Mode refroidissement.
  13. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EG5C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EG5C.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
