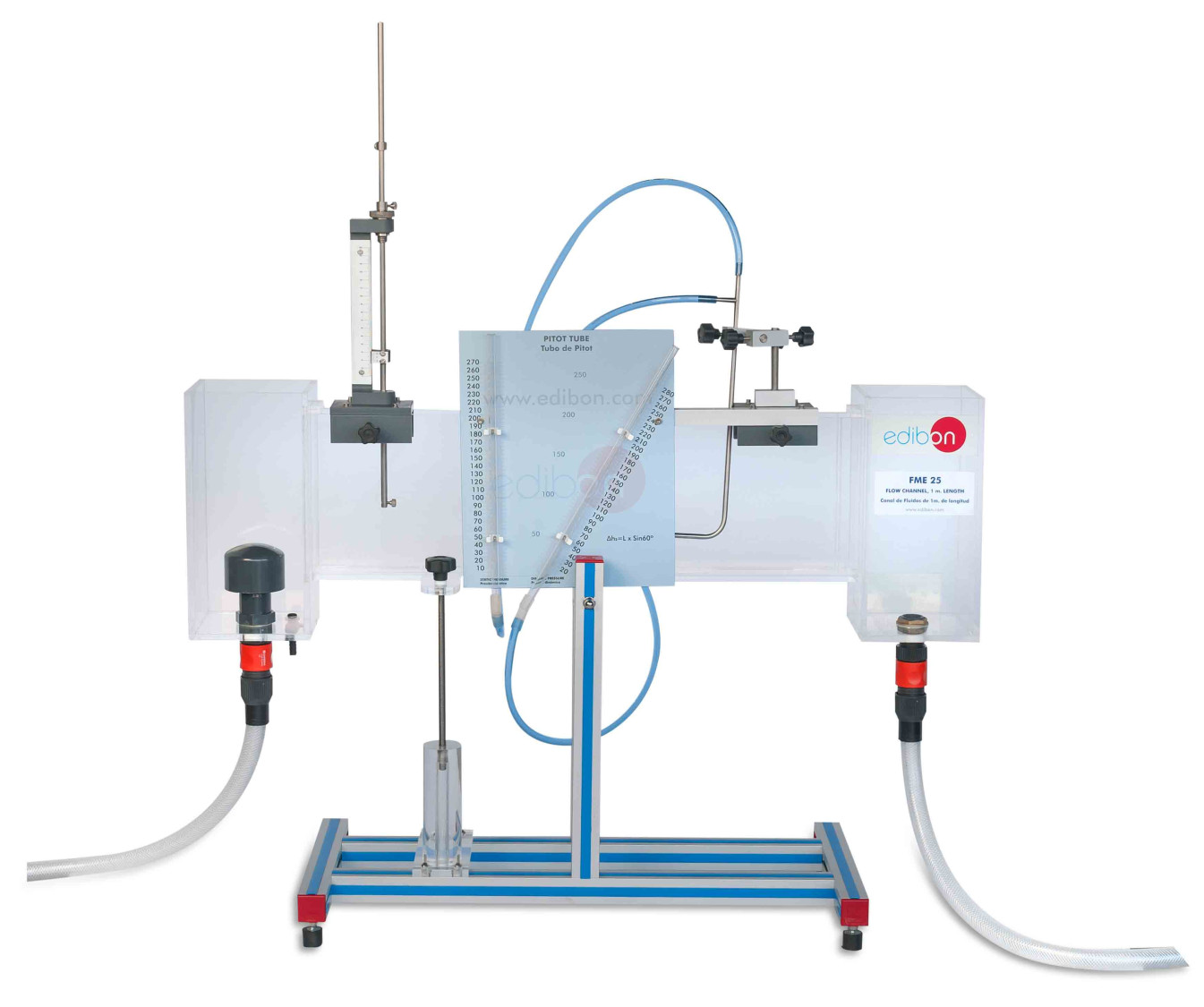

Unité complète FME25

FLOW CHANNEL, LENGTH: 1 M - FME25

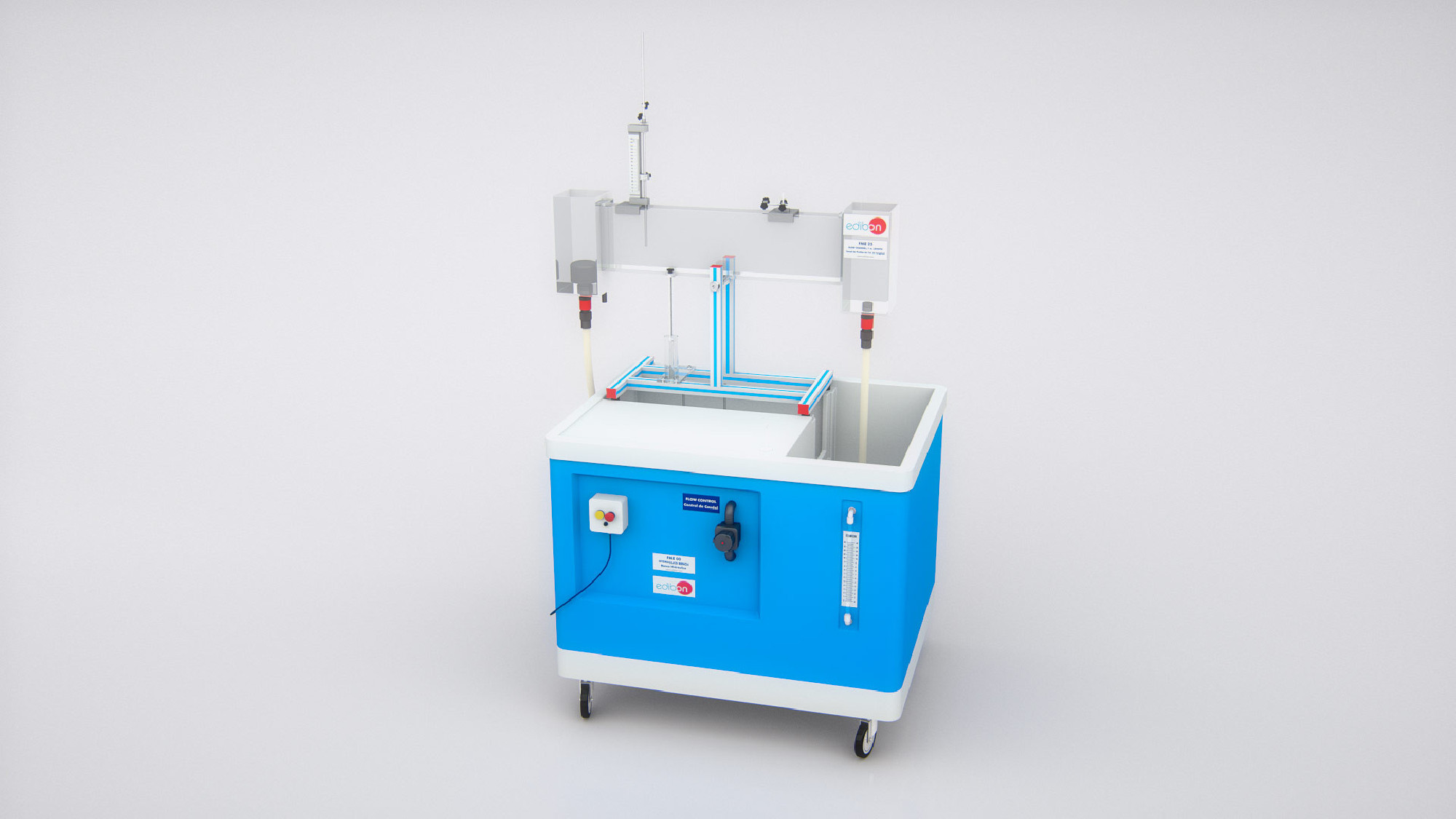

FME25 Unité avec unité de service FME00

FLOW CHANNEL, LENGTH: 1 M - FME25
FLOW CHANNEL, LENGTH: 1 M - FME25

SYSTEMES INNOVANTS

Canal de Fluides, Longueur : 1 m, "FME25", conçu par EDIBON, permet d'étudier le comportement de l’eau s’écoulant dans un canal d’un mètre.

Voir description générale

NOUVELLES LIÉES

Description Générale

Canal de Fluides, Longueur : 1 m, "FME25", conçu par EDIBON, permet d'étudier le comportement de l’eau s’écoulant dans un canal d’un mètre.

Il se compose essentiellement d’un canal de section rectangulaire avec des parois transparentes, à travers lequel l’eau s’écoule.

Il dispose d’un mécanisme qui permet de faire varier la forme du canal et il peut être placé directement sur le Banc Hydraulique.

L’eau est prélevée du réservoir du Banc Hydraulique (FME00) ou du Source d’Alimentation Hydraulique de Base (FME00/B) au moyen d’une pompe et, à travers le tuyau, elle est conduite vers le réservoir, où il y a une décantation du débit. Après cela, l’eau circule dans le canal et retourne dans le réservoir de stockage. Le circuit fermé est donc bouclé.

Il existe un mécanisme qui permet de régler la pente du canal.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure de la hauteur et de la vitesse de l’eau le long du canal.
  2. Mesure des débits à l’aide de déversoirs à paroi mince.
  3. Mesure des débits à l’aide de modifications de la section du canal : déversoirs à paroi épaisse.
  4. Débit sur les barrages de déversoir.
  5. Contrôle du débit à l’aide de vannes.
  6. Contrôle du niveau à l’aide de siphons.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Étude des aspects fondamentaux de l’écoulement des fluides.
  2. Mesure du niveau et de la vitesse de l’eau le long du canal.
  3. Mesure du débit à l’aide d’un tube de Pitot.
  4. Détermination de la pression statique et totale.
  5. Utilisation d’ouvrages hydrauliques pour contrôler le niveau.
  6. Etude des effets des changements graduels et brusques de section (pertes d’énergie).
  7. Utilisation d’une contraction pour mesurer le débit.
  8. Utilisation de structures hydrauliques pour mesurer le débit dans un canal ouvert.
  9. Etude des schémas d’écoulement associés aux écoulements autour des ouvrages hydrauliques.
  10. Comparaison entre le flux théorique et expérimental.
