L'Application des Installations d’Automatisation KNX dans les Bâtiments, "AEL-KNX", conçu par EDIBON, offre aux étudiants, aux enseignants et aux professionnels de l'automatisation une opportunité unique d'entrer dans le monde du développement de projets d'automatisation des bâtiments KNX, de l'interconnexion des appareils KNX et de la programmation avec l'outil logiciel ETS.

Voir description générale

NOUVELLES LIÉES

Description Générale

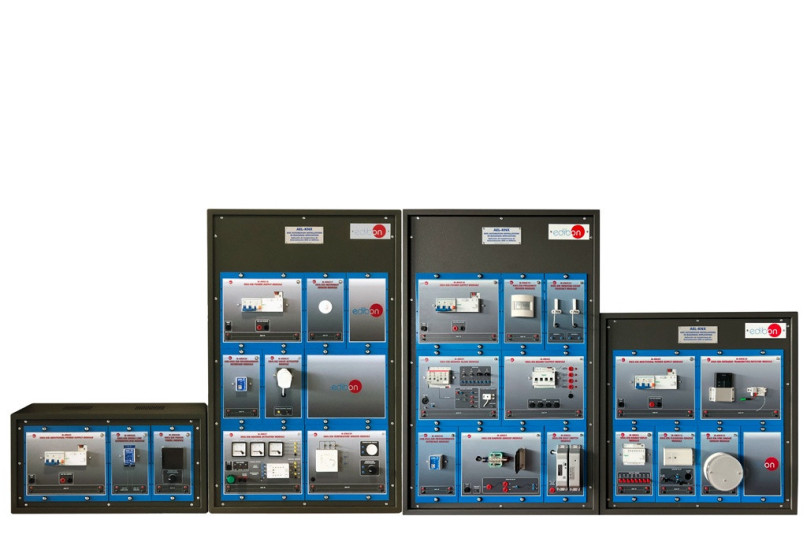

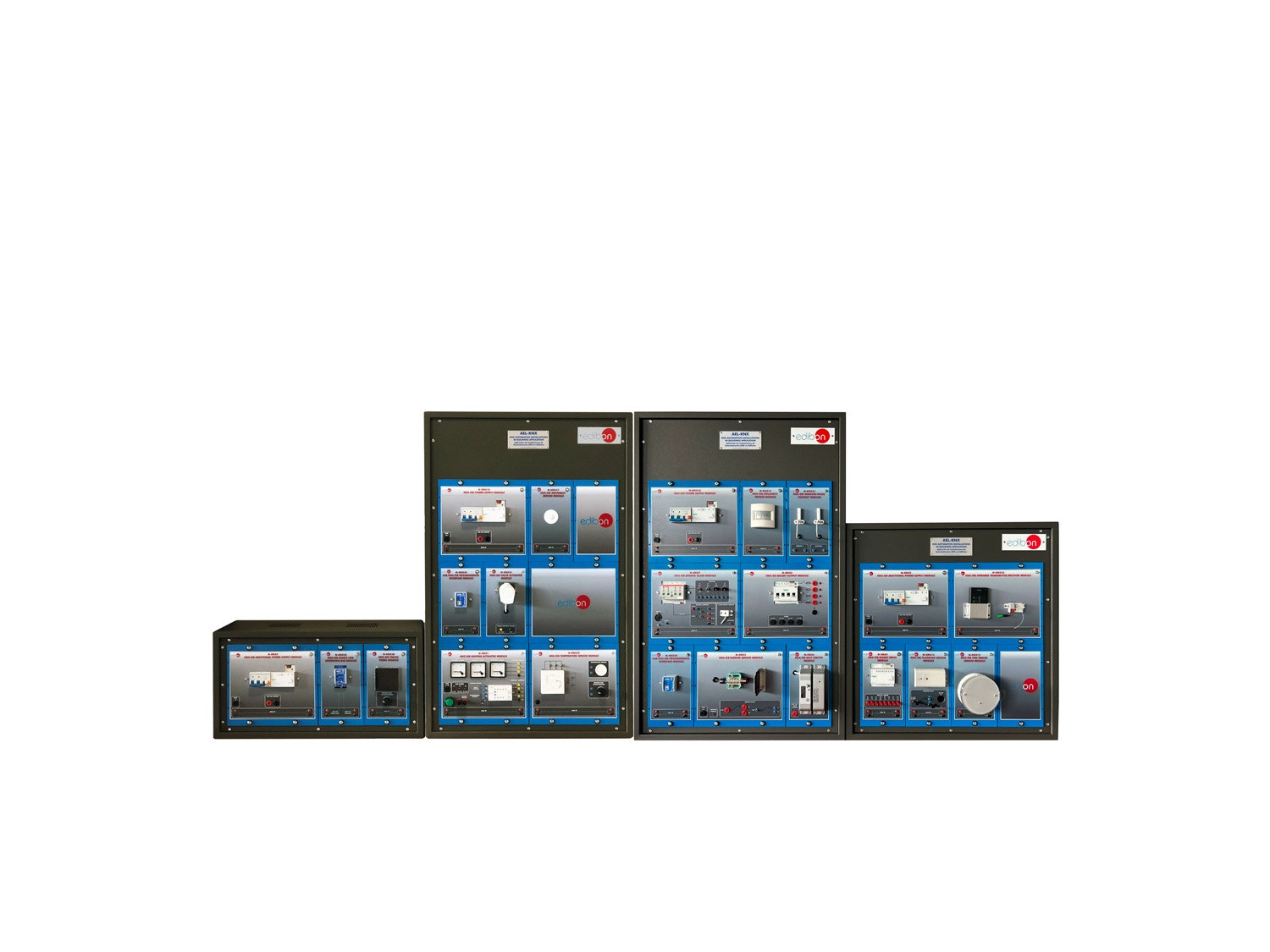

L'Application des Installations d’Automatisation KNX dans les Bâtiments, "AEL-KNX", conçu par EDIBON, offre aux étudiants, aux enseignants et aux professionnels de l'automatisation une opportunité unique d'entrer dans le monde du développement de projets d'automatisation des bâtiments KNX, de l'interconnexion des appareils KNX et de la programmation avec l'outil logiciel ETS. Des connexions électriques de base à la programmation avancée, les utilisateurs formés avec cette unité acquerront des compétences pratiques et théoriques cruciales pour la conception de projets et la maintenance de systèmes d'automatisation.

La pertinence de KNX dans l’automatisation des bâtiments est indéniable. Pour cette raison, en utilisant l'unité "AEL-KNX", il sera possible d'effectuer du contrôle précis de l'éclairage, de la climatisation, de la sécurité, du contrôle des volets, etc. jusqu'à la gestion complète des bâtiments à travers un Système de Gestion de Bâtiment (BMS).

Nous disposons de plusieurs modules KNX regroupés de manière stratégique afin d’étudier les différentes solutions appliquées dans les installations d’automatisation réelles. C’est pourquoi différentes configurations sont recommandées en fonction des exigences techniques et pédagogiques.

La fourniture minimale comprend deux éléments principaux : l’Unité de Base AEL-KNX, "AEL-KNX-UB", et au moins un des éléments requis de l’Unité de Base AEL-KNX, "AEL-KNX-UB".

L’Unité de Base AEL-KNX, "AEL-KNX-UB", comprend les éléments suivants :

  • N-KNX34. Module d’Interface de Programmation USB KNX/EIB.
  • N-KNX18. Module d’Alimentation KNX/EIB.
  • N-KNX4. Module d’Entrée Binaire KNX/EIB.
  • N-KNX5. Module de Sortie Binaire KNX/EIB. (2 unités)
  • N-KNX30. Module de Panneau Tactile KNX/EIB.
  • N-KNX35. Module Transmetteur/Récepteur Infrarouge KNX/EIB.
  • MED65. Multimètre Digital.

Éléments requis de l’Unité de Base AEL-KNX, "AEl-KNX-UB" (au moins un) (Non inclus) :

  • AEL-KNX-LIC. Application de Formation au Contrôle d’Éclairage avec KNX. Etude de programmation et de contrôle d'éclairage, gestion des passerelles de communication pour le contrôle d'éclairage DALI.
  • Cette application est conçue pour faciliter l’étude et la compréhension des pratiques de câblage KNX spécifiquement adaptées aux systèmes de contrôle d’éclairage. Cette unité constitue un outil précieux à des fins éducatives et professionnelles, fournissant une expérience pratique et une connaissance des techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le contexte des applications de contrôle d’éclairage. Gradation directe via capteurs d’éclairage et boutons poussoirs, utilisation de passerelles KNX/DALI pour l’intégration de cette technologie dans les projets d’éclairage KNX.
  • AEL-KNX-HVAC. Application de Formation au Contrôle HVAC avec KNX. Etude de la programmation et de la gestion efficace des systèmes HVAC. L'importance du paramétrage correct des différents contrôleurs de climatisation.
  • Cette application est conçue pour faciliter l’étude et la compréhension des systèmes de contrôle de chauffage, ventilation et climatisation (HVAC) basés sur KNX. Cette unité constitue un outil précieux à des fins éducatives et professionnelles, fournissant une expérience pratique et une connaissance des techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le contexte des applications HVAC.
  • AEL-KNX-BC. Application de Formation au Contrôle des Volets avec KNX. Mise en place de stratégies pour optimiser l'utilisation de la lumière naturelle, programmation de scènes, etc.
  • Cette application est conçue pour faciliter l’étude et la compréhension des systèmes de contrôle de stores basés sur KNX. Cette unité constitue une ressource précieuse à des fins éducatives et professionnelles, fournissant une expérience pratique et une connaissance du techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le cadre de systèmes de commande de stores.
  • AEL-KNX-SFC. Application de Formation en Contrôle de Sécurité avec KNX : Incendie, Anti-intrusion, Inondations, etc. Pratiques impliquant l'utilisation de détecteurs pour assurer la sécurité des bâtiments. Alarmes anti-intrusion, alarmes incendie, alarmes inondations, etc.
  • Cette application est conçue pour fournir une expérience pratique et des connaissances sur les pratiques de câblage KNX spécifiques aux systèmes de sécurité. Elle est destinée à des fins éducatives et professionnelles, permettant aux utilisateurs d’étudier et de comprendre les techniques de câblage, de programmation et de mise en service associées à l’intégration de la technologie KNX dans les applications liées à la sécurité.
  • AEL-KNX-BMS. Application de Formation en Contrôle de Bâtiments via BMS. Permet d'explorer la manière dont KNX contribue à la gestion intégrée des bâtiments. Cet ensemble de dispositifs est essentiel dans les grands systèmes où la visualisation et la gestion des variables système sont essentielles.
  • Cette application est conçue pour fournir des connaissances et une expérience dans les pratiques de programmation KNX spécifiquement adaptées aux systèmes de gestion de bâtiment (BMS). Cette unité constitue une ressource précieuse pour les établissements d’enseignement et professionnels et les centres de formation axés sur l’automatisation des bâtiments, permettant aux étudiants de comprendre les complexités du câblage, de la programmation et de la mise en service des appareils KNX dans le contexte des applications BMS.

L'application "AEL-KNX" comprend un manuel qui sert de guide d'apprentissage pour une installation correcte des appareils KNX. De plus, il explique étape par étape comment câbler les appareils et comment les programmer en fonction de leur tâche. Tous les exercices de programmation KNX sont basés sur le logiciel de programmation standard ETS.

Cette application de formation offre une immersion complète dans le monde de KNX, préparant les étudiants, ingénieurs et professionnels de l'industrie à des défis pratiques dans le domaine de l'automatisation des bâtiments.

Accessoires

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Quelques possibilités pratiques avec l'Application de Formation au Contrôle d’Éclairage avec KNX, "AEL-KNX-LIC" :

  1. Réalisation du Contrôle Binaire des Luminaires : Intégration des luminaires LED dans l'installation, programmation du contrôle à l'aide du module de sortie binaire KNX. Application de techniques de câblage pour une connexion sécurisée.
  2. Connexion du Sapteur de Luminosité : connexion du capteur de luminosité KNX, configuration pour l'ajustement automatique de l'éclairage en fonction des conditions de lumière ambiante.
  3. Interaction Manuelle avec Bouton-poussoir KNX : connexion et intégration d'un bouton-poussoir KNX, programmation pour l'allumage et l'extinction manuels des lumières de la pièce.
  4. Installation du Contrôleur d'Ambiance KNX avec Écran Tactile : configuration du contrôleur d'ambiance KNX avec écran tactile, exploration des fonctions et capacités de programmation.
  5. Connexion et Intégration KNX/DALI : connexion d'un contrôleur d'éclairage DALI, intégration dans le système KNX pour un contrôle unifié des luminaires DALI.

Création de projet en ETS et définition de topologie :

  1. Création d'un nouveau projet dans ETS : développement d'un nouveau projet à partir de zéro avec le logiciel ETS et définition des fonctionnalités générales et établissement de la topologie de base du système KNX.
  2. Définition de la Topologie du Bus : configuration de la topologie du bus KNX, identification des appareils et établissement des adresses physiques.
  3. Attribution d'Adresses Physiques : attribution d'adresses physiques aux appareils KNX du projet et suivi des normes et recommandations d'adressage.
  4. Vérification de la Topologie : vérification de la cohérence de la configuration et du respect des exigences du système KNX.

Diagnostic des appareils KNX :

  1. Utilisation d'Outils de Diagnostic : utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des appareils KNX.
  2. Tests de Communication : réalisation de tests de communication entre les appareils KNX et le bus et identification et résolution d'éventuels problèmes de connexion.
  3. Analyse des Télégrammes : analyse des télégrammes envoyés et reçus par les appareils KNX, identification d'éventuelles erreurs ou interférences dans le réseau.
  4. Dépannage : diagnostic et résolution des erreurs de configuration ou de connexion dans les appareils KNX et utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  5. Journalisation d'Événements : utilisation des fonctions de journalisation d'événements pour surveiller et analyser le comportement des appareils KNX dans différentes conditions de fonctionnement.

Quelques possibilités pratiques avec KNX pour l'Application de Formation au Contrôle HVAC avec KNX, "AEL-KNX-HVAC" :

  1. Intégration de Base du Système HVAC : connexion et configuration de l'alimentation électrique et application des techniques de câblage pour assurer une installation sûre.
  2. Connexion du Contrôleur d'Ambiance KNX : intégration du contrôleur d'ambiance KNX pour la climatisation centralisée, configuration des fonctions et des paramètres de température.
  3. Connexion du Capteur de Température et de Présence : connexion et intégration du capteur de température et de présence KNX, programmation pour l'ajustement automatique de la climatisation en fonction des conditions ambiantes.
  4. Contrôle du Ventilo-convecteur KNX : connexion et configuration du contrôleur de ventilo-convecteur KNX à quatre et deux tubes, réglage des paramètres de ventilation et de température.
  5. Simulation de Température Ambiante avec Potentiomètre Intégré : utilisation du potentiomètre pour la simulation des variations de température. Évaluation de la réponse du système HVAC aux changements simulés. Utilisation de voltmètres analogiques 0-10 V pour surveiller les signaux de commande de la climatisation.
  6. Ajustement des Paramètres de Température à partir du Contrôleur à Écran Tactile : effectuer des réglages des paramètres de climatisation à partir du contrôleur à écran tactile. Exploration de fonctions avancées et configuration de scénarios.

Création de projets dans ETS et définition de topologie :

  1. Création d'Un Nouveau Projet dans ETS : développement d'un nouveau projet à partir de zéro avec le logiciel ETS et définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  2. Définition de la Topologie du Bus : configuration de la topologie du bus KNX, identification des appareils et établissement des adresses physiques.
  3. Attribution d'Adresses Physiques : attribution d'adresses physiques aux appareils KNX du projet et suivi des normes et recommandations d'adressage.
  4. Vérification de la Topologie : vérification de la cohérence de la configuration et du respect des exigences du système KNX.

Diagnostic des appareils KNX :

  1. Utilisation d'Outils de Diagnostic : utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des appareils KNX.
  2. Tests de Communication : réalisation de tests de communication entre les appareils KNX et le bus et identification et résolution d'éventuels problèmes de connexion.
  3. Analyse des Télégrammes : analyse des télégrammes envoyés et reçus par les appareils KNX, identification d'éventuelles erreurs ou interférences dans le réseau.
  4. Dépannage : diagnostic et résolution des erreurs de configuration ou de connexion dans les appareils KNX et utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  5. Journalisation d'Événements : utilisation des fonctions de journalisation d'événements pour surveiller et analyser le comportement des appareils KNX dans différentes conditions de fonctionnement.

Pratique supplémentaire avec les modules recommandés EH-RC, N-KNX10, N-VVCA :

  1. Contrôle actuel de la température de l'unité de chauffage. Connexion des signaux de commande du module ventiloconvecteur au convertisseur de fréquence, connexion du convertisseur de fréquence au ventilateur, connexion du capteur de température aux bornes d'entrée du contrôleur de ventilo-convecteur. Mise en service du système et réglage des paramètres de contrôle.
  2. Mesure de la consommation énergétique du chauffage électrique et programmation des conditions en fonction de la consommation.

Quelques possibilités pratiques avec l'Application de Formation au Contrôle des Volets avec KNX, "AEL-KNX-BC" :

  1. Intégration de Base du Système de Contrôle des Stores : connexion de l'alimentation électrique des appareils KNX dans le système de contrôle des stores.
  2. Connexion du Contrôleur d'Ambiance KNX : intégration du contrôleur d'ambiance KNX pour le contrôle centralisé des stores et la configuration des fonctions et la programmation de scénarios.
  3. Connexion du Module de Sortie Binaire KNX pour le Contrôle des Volets : connexion et configuration du module de sortie binaire KNX pour un contrôle efficace des volets. Ajustement des temps de réponse et configuration des positions.
  4. Utilisation de Capteurs de Luminosité KNX : connexion et intégration de capteurs de luminosité KNX pour l'ajustement automatique des stores en fonction de l'éclairage. Programmation des seuils et des conditions.
  5. Connexion de Modules de Boutons-poussoirs pour Interaction Manuelle : intégration de modules de boutons-poussoirs KNX pour permettre une interaction manuelle avec les stores. Programmation des fonctions montée, descente et arrêt.
  6. Moteur de Volet Roulant : Connexion et intégration : Connexion et programmation du moteur de volet roulant.

Création de projet en ETS et définition de Topologie :

  1. Création d'Un Nouveau Orojet dans ETS : développement d'un nouveau projet à partir de zéro avec le logiciel ETS et définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  2. Topologie du Bus Définition : configuration de la topologie du bus KNX, identification des appareils et établissement des adresses physiques.
  3. Attribution d'Adresses Physiques : attribution d'adresses physiques aux appareils KNX du projet et suivi des normes et recommandations d'adressage.
  4. Vérification de la Topologie : vérification de la cohérence de la configuration et du respect des exigences du système KNX.

Diagnostic des appareils KNX :

  1. Utilisation d'Outils de Diagnostic : utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des appareils KNX.
  2. Tests de Communication : réalisation de tests de communication entre les appareils KNX et le bus et identification et résolution d'éventuels problèmes de connexion.
  3. Analyse des Télégrammes : analyse des télégrammes envoyés et reçus par les appareils KNX, identification d'éventuelles erreurs ou interférences dans le réseau.
  4. Dépannage : diagnostic et résolution des erreurs de configuration ou de connexion dans les appareils KNX et utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  5. Journalisation d'Événements : utilisation des fonctions de journalisation d'événements pour surveiller et analyser le comportement des appareils KNX dans différentes conditions de fonctionnement.

Quelques possibilités pratiques avec l'Application de Formation en Contrôle de Sécurité avec KNX : Incendie, Antiintrusion, Inondations, etc, "AEL-KNX-SFC" :

  1. Intégration de Base du Système de Contrôle de Sécurité : connexion de l'alimentation électrique des appareils KNX dans le système de contrôle de sécurité.
  2. Connexion du Contrôleur d'Ambiance KNX : intégration du contrôleur d'ambiance KNX pour le contrôle centralisé des fonctions de sécurité. Configuration des fonctions et programmation de scénarios de sécurité.
  3. Connexion du Module d'Entrées Binaires KNX : connexion et intégration du module d'entrées binaires KNX pour détecter les événements de sécurité. Programmation d'actions basées sur les états détectés.
  4. Connexion du Module de Sortie Binaire KNX pour le Contrôle des Dispositifs de Sécurité : connexion et configuration du module de sortie binaire KNX pour le contrôle efficace des dispositifs de sécurité. Ajustement des temps de réponse et des paramètres d'activation.
  5. Simulation de Scénarios avec Alarm Box : utilisation du buzzer box pour simuler des situations d'alarme et évaluer la réponse du système de sécurité. Ajustement des réponses en fonction de différents événements.
  6. Connexion et Intégration de Détecteurs d'Intrusion et de Zones de Sécurité : connexion et programmation de détecteurs d'intrusion et de zones de sécurité KNX. Configuration des actions en cas de détection d'intrusion.
  7. Connexion de Sirènes et d'Alarmes : intégration et configuration de sirènes et d'alarmes pour les situations d'urgence.
  8. Connexion des Détecteurs de Fumée et d'Incendie KNX : intégration et programmation de détecteurs de fumée et d'incendie dans le système KNX. Configuration des réponses automatiques et des notifications.
  9. Connexion de Détecteurs de Température et de Présence KNX : intégration et configuration de détecteurs de température et de présence pour la sécurité de l'environnement. Programmation d'actions en cas d'événements spécifiques. 56.- Connexion des Détecteurs d'Inondation KNX : intégration et programmation de détecteurs d'inondation pour la sécurité contre les dégâts des eaux. Configuration des réponses automatiques.

Création de projet en ETS et définition de topologie :

  1. Création d'Un Nouveau Projet dans ETS : développement d'un nouveau projet à partir de zéro avec le logiciel ETS et définition des fonctionnalités générales et établissement de la topologie de base du système KNX.
  2. Définition de la Topologie du Bus : configuration de la topologie du bus KNX, identification des appareils et établissement des adresses physiques.
  3. Attribution d'Adresses Physiques : attribution d'adresses physiques aux appareils KNX du projet et suivi des normes et recommandations d'adressage.
  4. Vérification de la Topologie : vérification de la cohérence de la configuration et du respect des exigences du système KNX.

Diagnostic des appareils KNX :

  1. Utilisation d'Outils de Diagnostic : utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des appareils KNX.
  2. Tests de Communication : effectuer des tests de communication entre les appareils KNX et le bus et identifier et résoudre d'éventuels problèmes de connexion.
  3. Analyse des Télégrammes : analyse des télégrammes envoyés et reçus par les appareils KNX, identification d'éventuelles erreurs ou interférences dans le réseau.
  4. Dépannage : diagnostic et résolution des erreurs de configuration ou de connexion dans les appareils KNX et utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  5. Journalisation d'Événements : utilisation des fonctions de journalisation d'événements pour surveiller et analyser le comportement des appareils KNX dans différentes conditions de fonctionnement.

Quelques possibilités pratiques avec l'Application de Formation en Contrôle de Bâtiments via BMS, "AEL-KNXBMS" :

  1. Intégration de Base du Système BMS avec KNX : Connexion d'alimentation pour les appareils KNX et BMS.
  2. Création de Projet BMS dans ETS : Développer un nouveau projet BMS à partir de zéro dans le logiciel ETS. Définir les caractéristiques générales et établir la topologie de base du système KNX dans la gestion des bâtiments.
  3. Définition de la Topologie du Bus BMS : Configuration de la topologie du bus KNX au sein du système BMS. Identifier les appareils et attribuer des adresses physiques.
  4. Attribution d'Adresses Physiques dans le Projet BMS : attribution d'adresses physiques aux appareils KNX dans le projet BMS. Adhérer aux normes et recommandations pour un adressage efficace.
  5. Intégration de Capteurs Environnementaux dans le Système BMS : connexion et intégration de capteurs de température, d'humidité et autres capteurs environnementaux. Programmation de réponses automatiques dans le système KNX pour gérer l'environnement du bâtiment.
  6. Contrôle de l'Éclairage avec BMS : Configuration d'un contrôleur BMS pour gérer de manière avancée le système d'éclairage KNX. Programmation de scénarios et ajustement des paramètres d'éclairage.
  7. Intégration des Systèmes HVAC avec KNX : Connexion et intégration des systèmes HVAC dans le système KNX via BMS. Ajustement des paramètres de température.
  8. Gestion Efficace des Volets : Configuration des actionneurs KNX pour une gestion efficace des volets en collaboration avec le système BMS.
  9. Surveillance de la Consommation d'Énergie : connexion des compteurs d'énergie et configuration du suivi de la consommation d'énergie dans le système BMS. Programmation d'alarmes et visualisation de données.
  10. Intégration des Systèmes de Sécurité : Connexion et intégration des systèmes de sécurité (alarmes) avec le système KNX via BMS. Configuration des réponses automatiques en cas d'événements de sécurité.
  11. Utilisation des outils de diagnostic BMS dans ETS : Explorer les outils de diagnostic dans le logiciel ETS pour surveiller et diagnostiquer le réseau KNX dans le contexte du BMS. Analyse des événements et journalisation des diagnostics.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
