Description Générale

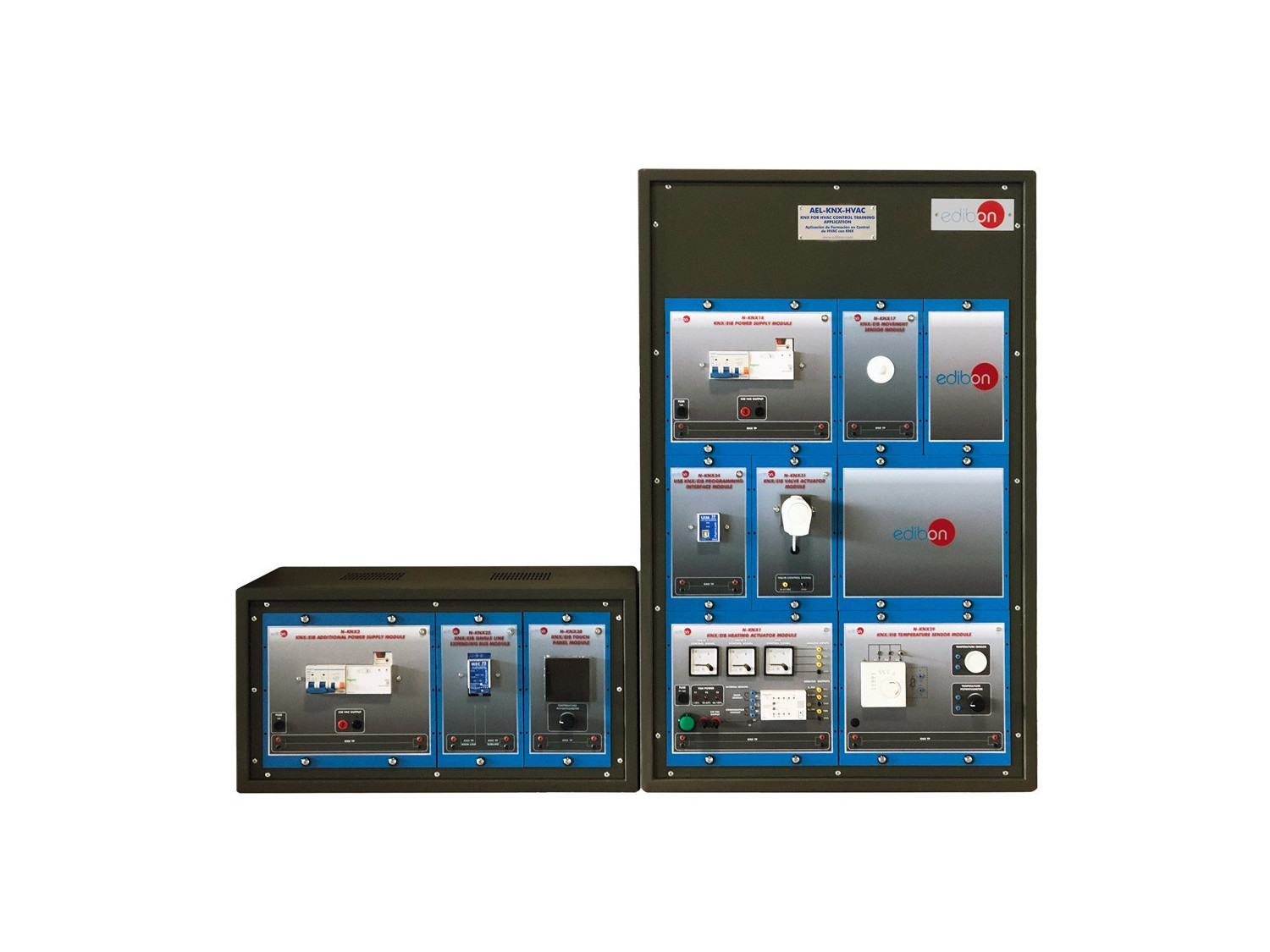

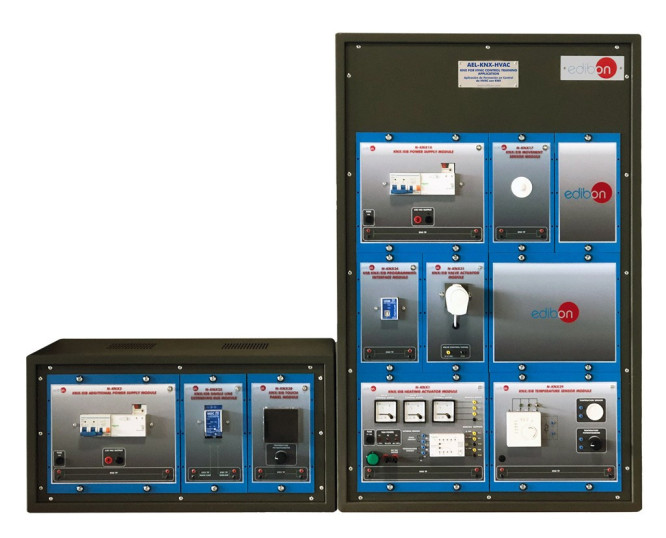

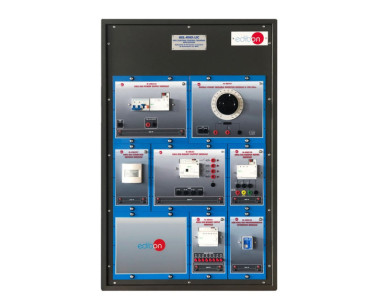

AEL-KNX-HVAC. Application de Formation au Contrôle HVAC avec KNX. Etude de la programmation et de la gestion efficace des systèmes HVAC. L'importance du paramétrage correct des différents contrôleurs de climatisation.

Cette application est conçue pour faciliter l’étude et la compréhension des systèmes de contrôle de chauffage, ventilation et climatisation (HVAC) basés sur KNX. Cette unité constitue un outil précieux à des fins éducatives et professionnelles, fournissant une expérience pratique et une connaissance des techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le contexte des applications HVAC.

Les principales caractéristiques de l’AEL-KNX-HVAC incluent :

  • Apprentissage pratique : l’unité permet aux utilisateurs d’effectuer des exercices pratiques liés aux pratiques de câblage KNX, en se concentrant sur les nuances de câblage pour les scénarios de contrôle HVAC.
  • Simulation de scénarios de contrôle HVAC : les utilisateurs peuvent simuler et expérimenter divers scénarios de contrôle HVAC, comprenant comment la technologie KNX facilite l’intégration et le contrôle des systèmes de chauffage, de ventilation et de climatisation dans les bâtiments intelligents.
  • Formation pratique : offre une expérience d’apprentissage pratique, permettant aux utilisateurs de connecter et de configurer des appareils KNX dans un environnement contrôlé. Cela contribue à une meilleure compréhension des principes de câblage et de la fonctionnalité globale des systèmes KNX appliqués au HVAC.
  • Documentation complète : la documentation qui l’accompagne fournit des informations détaillées sur les pratiques de câblage KNX pour le contrôle HVAC, garantissant ainsi que les utilisateurs ont accès à des conseils et des instructions complets pour un apprentissage efficace.
  • Compatibilité : l’appareil est compatible avec les appareils et protocoles KNX standard utilisés dans les systèmes HVAC, garantissant une intégration transparente dans les environnements éducatifs et professionnels basés sur KNX.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Intégration de Base du Système HVAC : connexion et configuration de l'alimentation électrique et application des techniques de câblage pour assurer une installation sûre.
  2. Connexion du Contrôleur d'Ambiance KNX : intégration du contrôleur d'ambiance KNX pour la climatisation centralisée, configuration des fonctions et des paramètres de température.
  3. Connexion du Capteur de Température et de Présence : connexion et intégration du capteur de température et de présence KNX, programmation pour l'ajustement automatique de la climatisation en fonction des conditions ambiantes.
  4. Contrôle du Ventilo-convecteur KNX : connexion et configuration du contrôleur de ventilo-convecteur KNX à quatre et deux tubes, réglage des paramètres de ventilation et de température.
  5. Simulation de Température Ambiante avec Potentiomètre Intégré : utilisation du potentiomètre pour la simulation des variations de température. Évaluation de la réponse du système HVAC aux changements simulés. Utilisation de voltmètres analogiques 0-10 V pour surveiller les signaux de commande de la climatisation.
  6. Ajustement des Paramètres de Température à partir du Contrôleur à Écran Tactile : effectuer des réglages des paramètres de climatisation à partir du contrôleur à écran tactile. Exploration de fonctions avancées et configuration de scénarios.

Création de projets dans ETS et définition de topologie :

  1. Création d'Un Nouveau Projet dans ETS : développement d'un nouveau projet à partir de zéro avec le logiciel ETS et définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  2. Définition de la Topologie du Bus : configuration de la topologie du bus KNX, identification des appareils et établissement des adresses physiques.
  3. Attribution d'Adresses Physiques : attribution d'adresses physiques aux appareils KNX du projet et suivi des normes et recommandations d'adressage.
  4. Vérification de la Topologie : vérification de la cohérence de la configuration et du respect des exigences du système KNX.

Diagnostic des appareils KNX :

  1. Utilisation d'Outils de Diagnostic : utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des appareils KNX.
  2. Tests de Communication : réalisation de tests de communication entre les appareils KNX et le bus et identification et résolution d'éventuels problèmes de connexion.
  3. Analyse des Télégrammes : analyse des télégrammes envoyés et reçus par les appareils KNX, identification d'éventuelles erreurs ou interférences dans le réseau.
  4. Dépannage : diagnostic et résolution des erreurs de configuration ou de connexion dans les appareils KNX et utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  5. Journalisation d'Événements : utilisation des fonctions de journalisation d'événements pour surveiller et analyser le comportement des appareils KNX dans différentes conditions de fonctionnement.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Pratique supplémentaire avec les modules recommandés EH-RC, N-KNX10, N-VVCA :

  1. Contrôle actuel de la température de l'unité de chauffage. Connexion des signaux de commande du module ventiloconvecteur au convertisseur de fréquence, connexion du convertisseur de fréquence au ventilateur, connexion du capteur de température aux bornes d'entrée du contrôleur de ventilo-convecteur. Mise en service du système et réglage des paramètres de contrôle.
  2. Mesure de la consommation énergétique du chauffage électrique et programmation des conditions en fonction de la consommation.
