Avec l’Unité Contrôlée par Ordinateur pour l'Étude des Vibrations dans les Structures de Support de Machines, "VMSC", conçu par EDIBON, les problèmes d’isolation antivibratoire et de conception des supports sont étudiés au moyen d’exemples pratiques. Pour réaliser cette étude, on utilise un générateur de vibrations installé sur des ressorts. À travers ces ressorts, les effets d’absorption sont analysés à l’aide d’absorbeurs de vibrations et différentes syntonisations sont testées. La transmission des vibrations au support est mesurée. Un capteur de déplacement inductif est utilisé pour détecter l’excentricité des masses de déséquilibre.

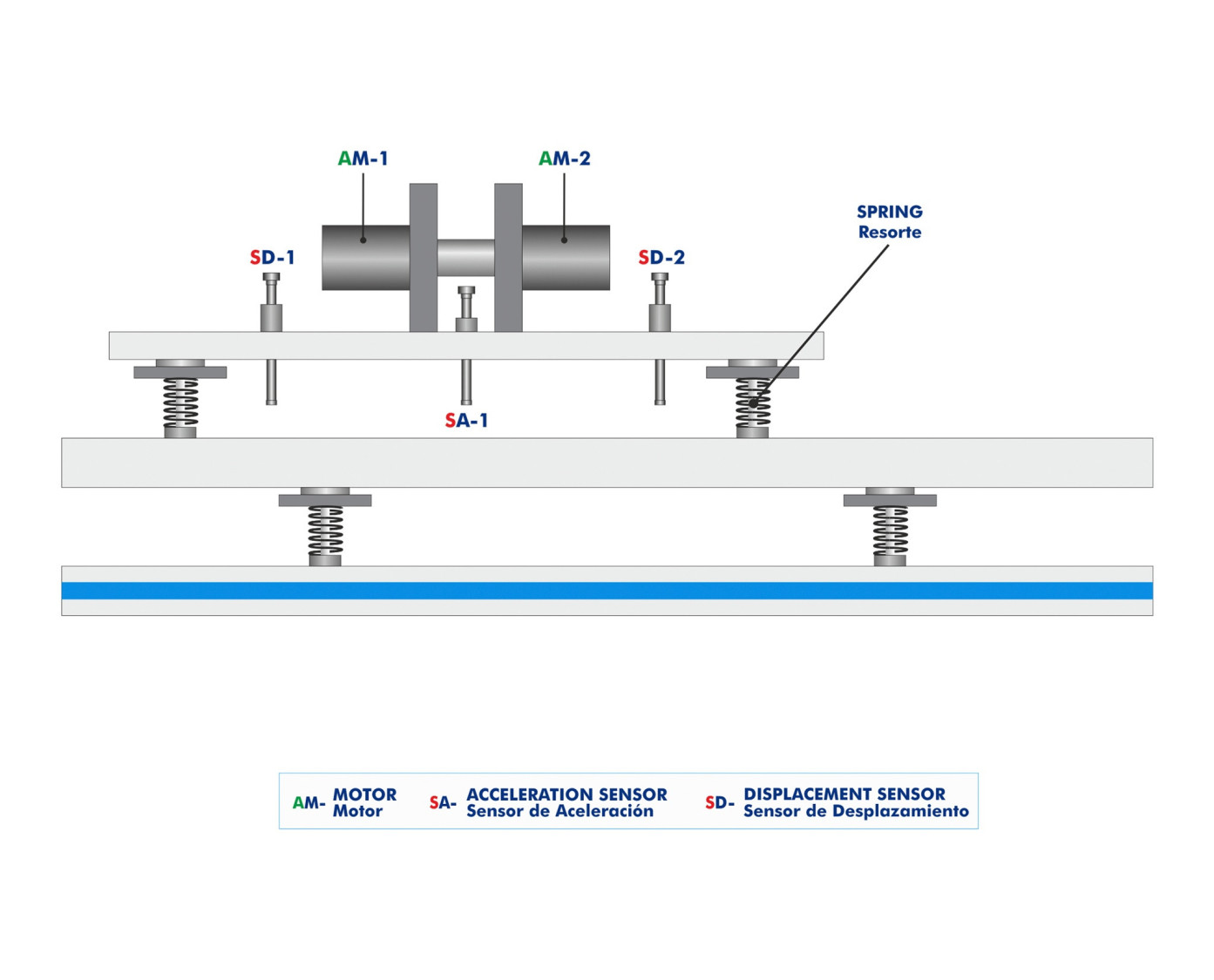

L’unité comprend un bâti, un support et un générateur de vibrations agissant comme machine. Le générateur de vibrations se compose de deux ensembles de pièces entraînés indépendamment par des servomoteurs, ce qui permet de générer des forces de directions et d’amplitudes différentes. Il est possible de régler la fréquence et le sens de rotation, l’excentricité, la position de phase ainsi que le rapport de fréquence. Ce générateur de vibrations est relié au support par des amortisseurs et des ressorts, sur lequel l’efficacité de l’isolation antivibratoire est mesurée. La disposition des absorbeurs de vibrations est variable.
Le support est relié au bâti par d’autres ressorts hélicoïdaux. Grâce au poids du bâti lui-même ainsi qu’à l’utilisation de l’ensemble des ressorts hélicoïdaux, formant un double système d’isolation antivibratoire, le fonctionnement de l’unité sans vibrations peut être garanti.

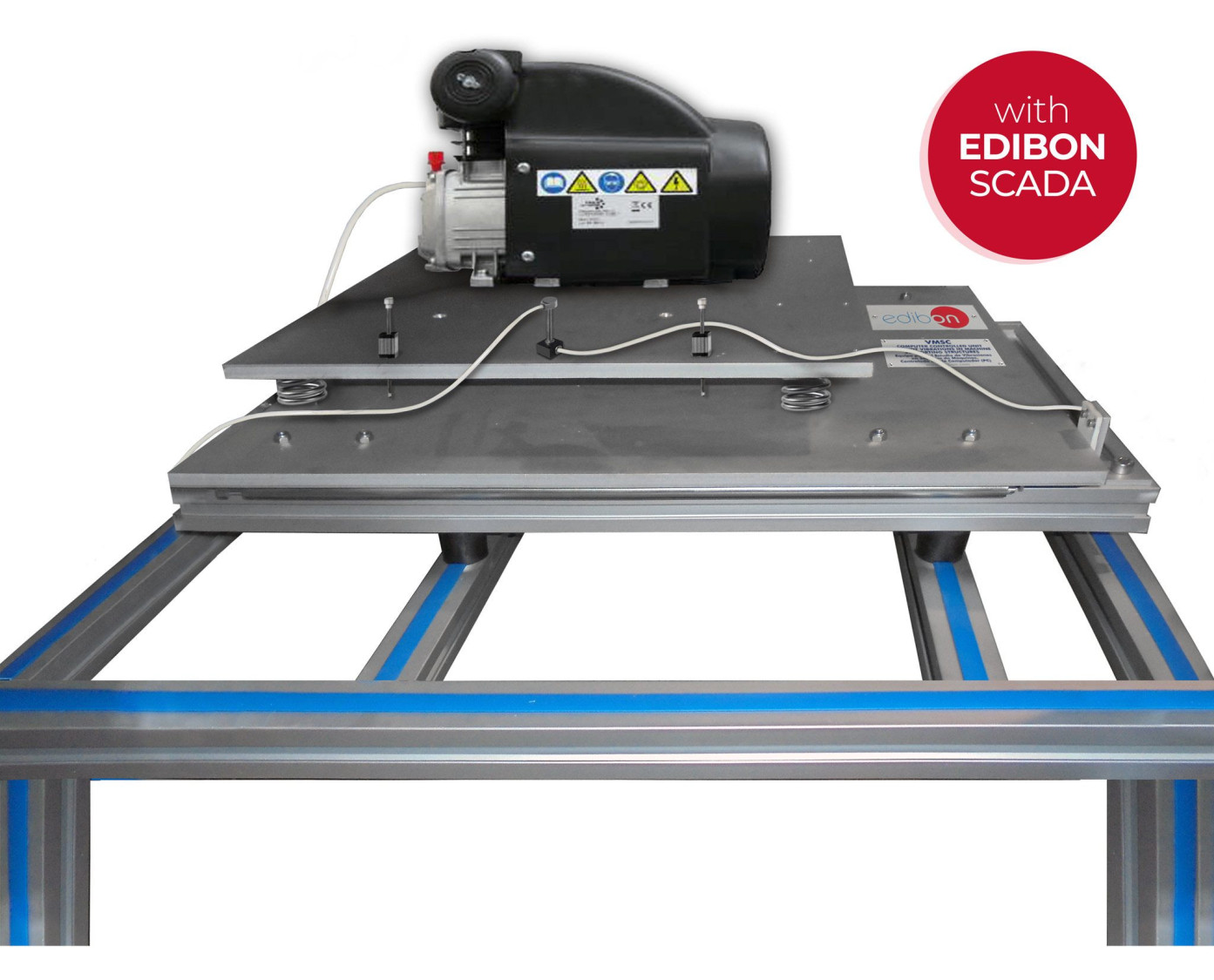

Avec l’Unité Contrôlée par Ordinateur pour l'Étude des Vibrations dans les Structures de Support de Machines, "VMSC", il est également possible d’utiliser l’élément recommandé : le Compresseur à Piston pour la Génération de Vibrations, "PCVG ", afin de produire des vibrations par déséquilibre sur le support. Les vibrations générées présentent différentes fréquences, car le système dispose d’un convertisseur de fréquence.
À partir de valeurs telles que l’accélération, la vitesse et le déplacement vibratoire, il est possible de mesurer et de représenter les différentes formes de vibrations utilisées pendant le fonctionnement. Pour mesurer ces grandeurs, des capteurs d’accélération sont employés et les mesures sont effectuées en différents points.

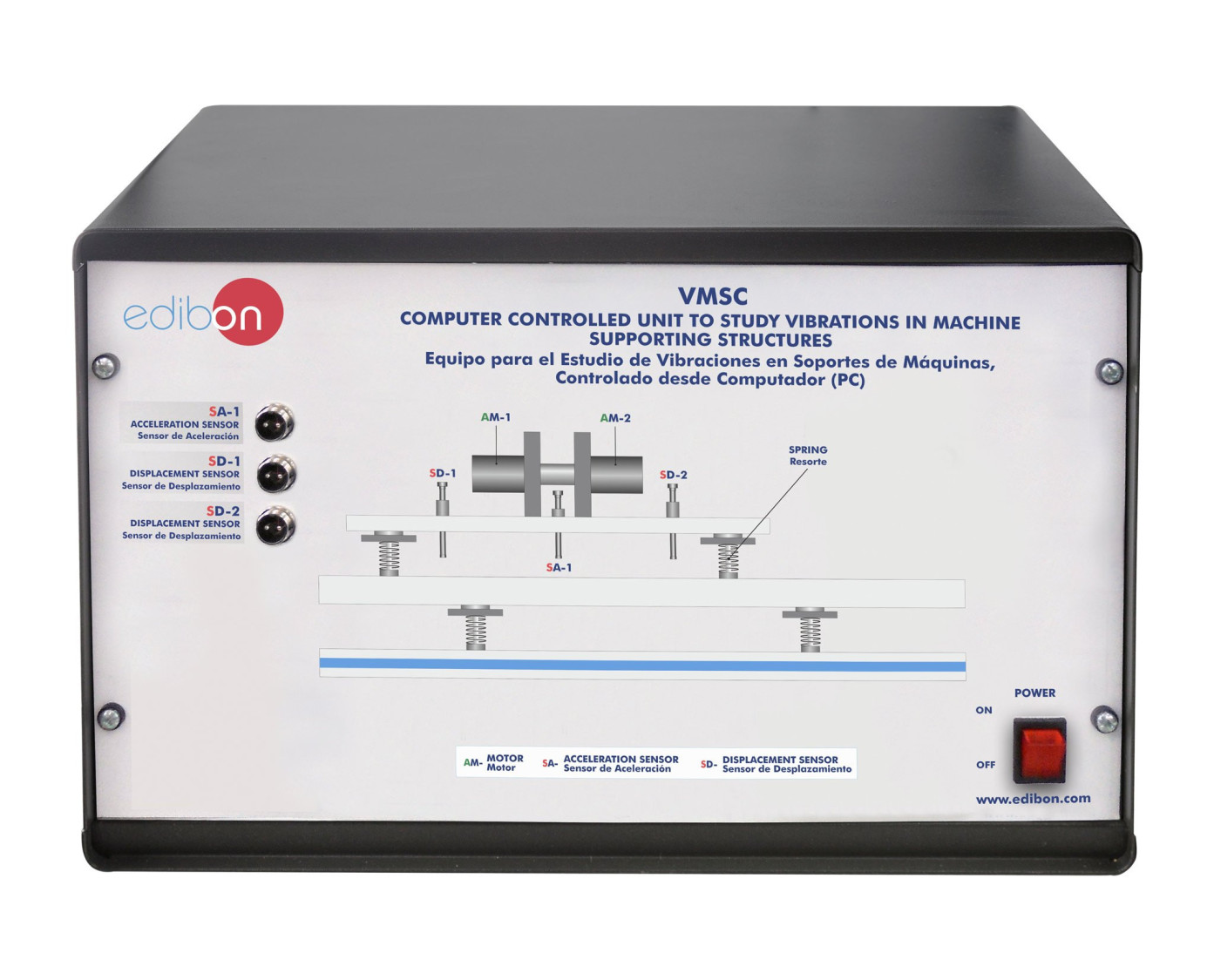

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
