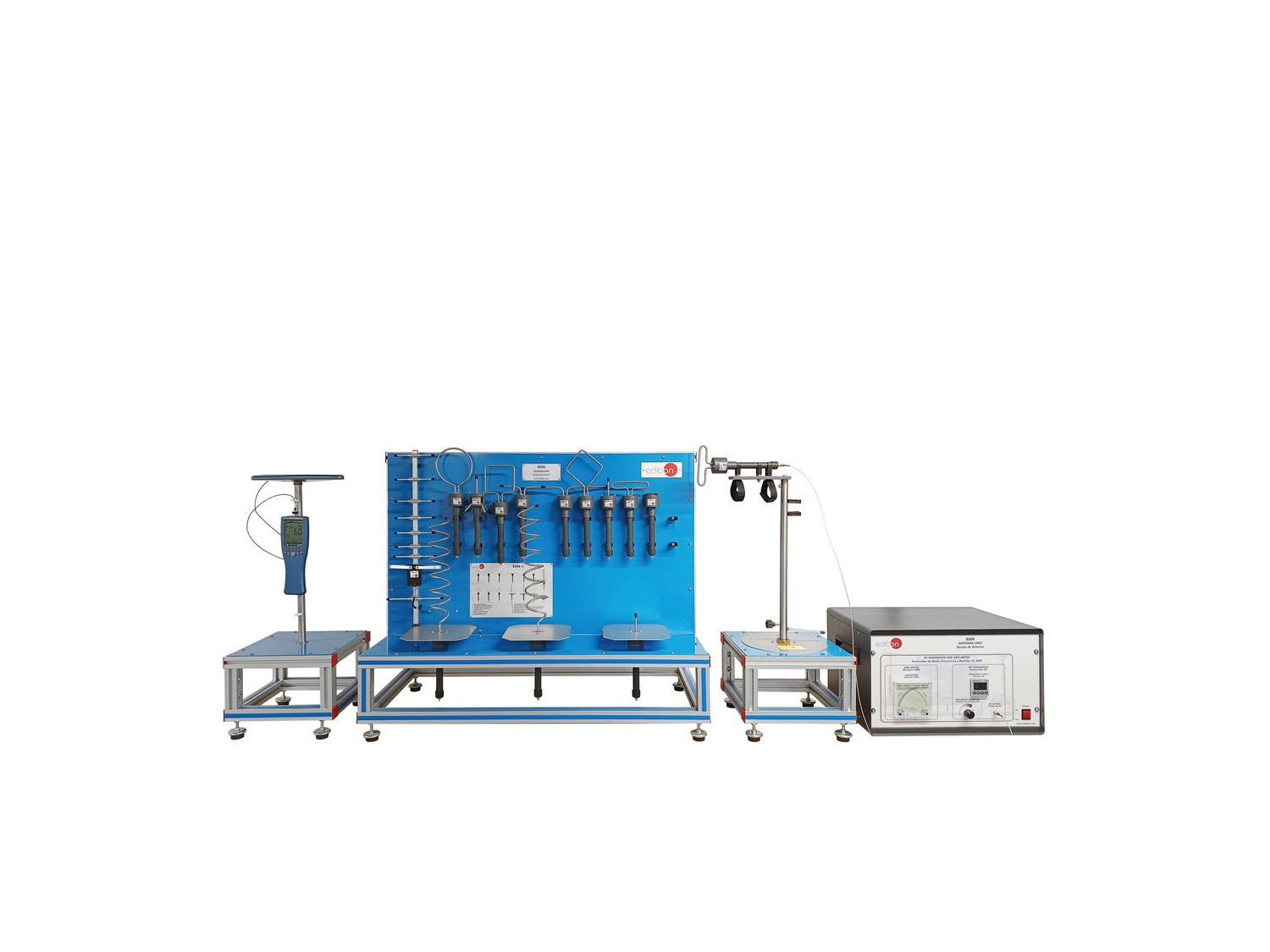

EAN Unité des Antennes
SYSTEMES INNOVANTS
L'unité "EAN" est l'unité d'antenne conçue par EDIBON. Il couvre les principes de base des antennes. Il permet d'apprendre à réaliser les mesures d'antennes les plus courantes (diagramme de rayonnement, SWR, etc.). Il permet également aux étudiants de comprendre quand il est nécessaire d'ajouter des composants d'adaptation pour atteindre l'adaptation correcte entre l'antenne, la ligne de transmission et le générateur afin d'améliorer les performances du système.
NOUVELLES LIÉES
Description Générale
L'Unité d'Antenne, "EAN", est une unité complète et abordable et aucun matériel supplémentaire n'est nécessaire pour compléter l'ensemble des exercices.
L'"EAN" permet aux étudiants d'apprendre à effectuer les mesures essentielles d'une antenne : diagramme de rayonnement avec la mesure des tracés d'azimut et d'élévation (plans électrique et magnétique), niveau du signal en temps réel, rapport d'ondes stationnaires (SWR), étudier l'efficacité de l'antenne sur une large gamme de fréquences (bande passante), la directivité et le gain de puissance de l'antenne.
L'"EAN" permet aux étudiants d'apprendre à effectuer les mesures essentielles des antennes : diagramme de rayonnement avec la mesure des tracés d'azimut et d'élévation (électrique et magnétique) niveau du signal en temps réel, rapport d'ondes stationnaires (SWR), étudier l'efficacité de l'antenne à travers une large gamme de fréquences (bande passante), la directivité et le gain de puissance de l'antenne.

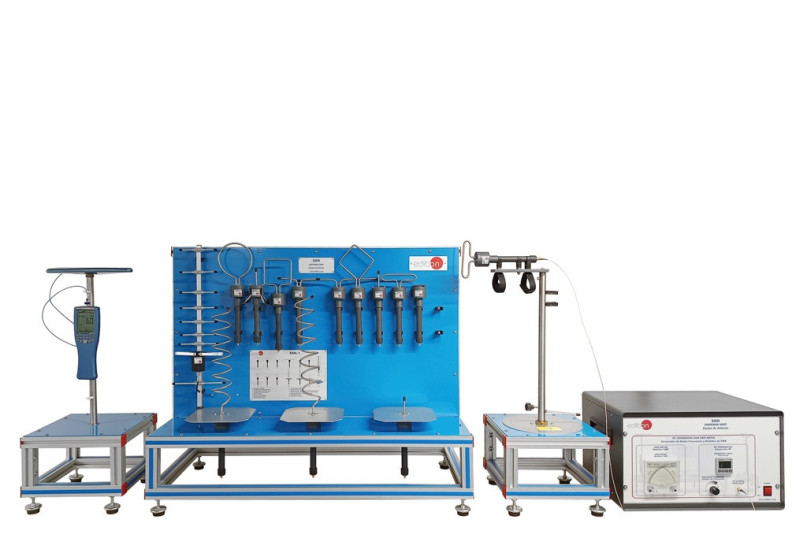

L'unité est divisée en différents blocs d'éléments :
- Générateur RF et SWR-Mètre (dans une boîte métallique) :
- Générateur RF : Il génère un signal dont la fréquence peut être contrôlée à l'aide du potentiomètre. La fréquence sélectionnée (MHz) est affichée sur un écran numérique. La sortie de ce bloc doit être connectée à l'antenne à caractériser.
- SWR-Mètre : Il permet de mesurer la qualité de l'adaptation entre le générateur RF et l'antenne. Afin de simplifier l'opération avec l'unité "EAN", le SWR-Mètre est connecté en interne au générateur RF et à la sortie. Le SWR-Mètre affiche la puissance directe et réfléchie et le SWR.
- Tour d'Antenne de l'Émetteur : Elle est utilisée pour fixer l'antenne à caractériser. La tour de l'émetteur possède deux supports pour fixer l'antenne à caractériser en position horizontale et verticale. Il y a également une roue de degré pour ajuster l'orientation de l'antenne.
- Tour de l'Antenne de Réception. Elle contient les éléments suivants :
- Tour de réception : C'est l'endroit où l'antenne de réception doit être fixée. L'antenne du récepteur se compose d'une antenne logarithmique incluse dans le "EAN-1. Antennas Kit 1" permettant de mesurer une large gamme de fréquences.
- Analyseur de spectre : C'est l'instrument qui prend des mesures de la force du signal entrant.
- EAN-1. Antennas Kit 1 : l'unité "EAN" est fourni avec un jeu d'antennes. Le kit comprend les types d'antennes les plus courants. Les antennes sont construites de manière à permettre aux élèves de les tester facilement et rapidement. Les parties communes de chaque antenne sont : un système de fixation pour fixer l'antenne à la tour d'émission et un connecteur SMA pour la connecter au générateur RF.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Familiarisation avec l'unité.
- Principes de base de la mesure des paramètres du diagramme de rayonnement.
- Effet de la distance sur la puissance de rayonnement.
- Etude des signaux environnants.
- Direction du rayonnement maximal et gain d'une antenne.
- Analyse de la bande passante de l'antenne.
- Etude des antennes monopolaires.
- Etude des antennes à plan de masse.
- Étude des antennes dipôles.
- Etude des antennes à boucle (circulaire, carrée et diamant).
- Etude des antennes hélicoïdales à polarisation circulaire.
- Etude des antennes Yagi-Uda.
- Etude des antennes patch microstrip.
- Mesure du ROS et conversion en perte de retour et puissance réfléchie.
- Amélioration des performances d'un système.
Possibilités pratiques des éléments supplémentaires recommandés à réaliser avec le Kit d’Antenne 2 (EAN-2) :
- Etude de l'antenne cornet.
- Etude d'un réflecteur parabolique.
- Principes de base des antennes à large bande : antenne logpériodique.
- Principes de base des antennes à large bande : antenne discone.
- Principes de base d'une antenne réseau de type patch microstrip.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
UNITÉS SIMILAIRES DISPONIBLES
3.2.2.- THÉORIE DES ANTENNES ET DES MICRO-ONDES
EANC
Équipementd´Antennes, Contrôlé par Ordinateur (PC), "EANC", est un système avancé qui fonctionne avec un ordinateur (PC), qui permet l'acquisition de données et le contrôle de la caractérisation de l'antenne à l'aide du système SCADA (Boîtier...
EQUIPEMENT COMPLEMENTAIRE
3.2.2.- THÉORIE DES ANTENNES ET DES MICRO-ONDES
EANC
Unité des Antennes, Contrôlée par Ordinateur (PC)
Équipementd´Antennes, Contrôlé par Ordinateur (PC), "EANC", est un système avancé qui fonctionne avec un ordinateur (PC), qui permet l'acquisition de données et le contrôle de la caractérisation de l'antenne à l'aide du système SCADA (Boîtier...
3.2.2.- THÉORIE DES ANTENNES ET DES MICRO-ONDES

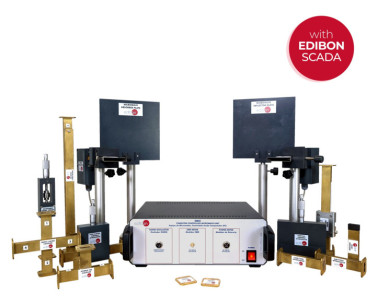

EMIC
Unité à Micro-ondes, Contrôlée par Ordinateur (PC)
L'Unité Micro-onde, Contrôlée par Ordinateur, "EMIC", intègre un banc d'essai de mesure des micro-ondes formé par un générateur de micro-ondes, un kit de différents dispositifs de guides d'ondes normalisés (WR-90) (cornets, antennes, atténuateurs,...
3.2.2.- THÉORIE DES ANTENNES ET DES MICRO-ONDES

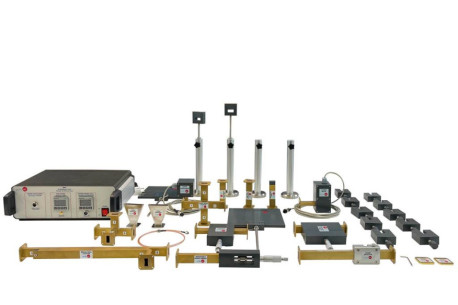

EMI
