AWTC Unité de Traitement Anaérobie des Eaux Usées, Contrôlée par Ordinateur (PC)

13.3.- TRAITEMENT DES EAUX USÉES

Unité : AWTC. Unité de Traitement Anaérobie des Eaux Usées, Contrôlée par Ordinateur (PC)

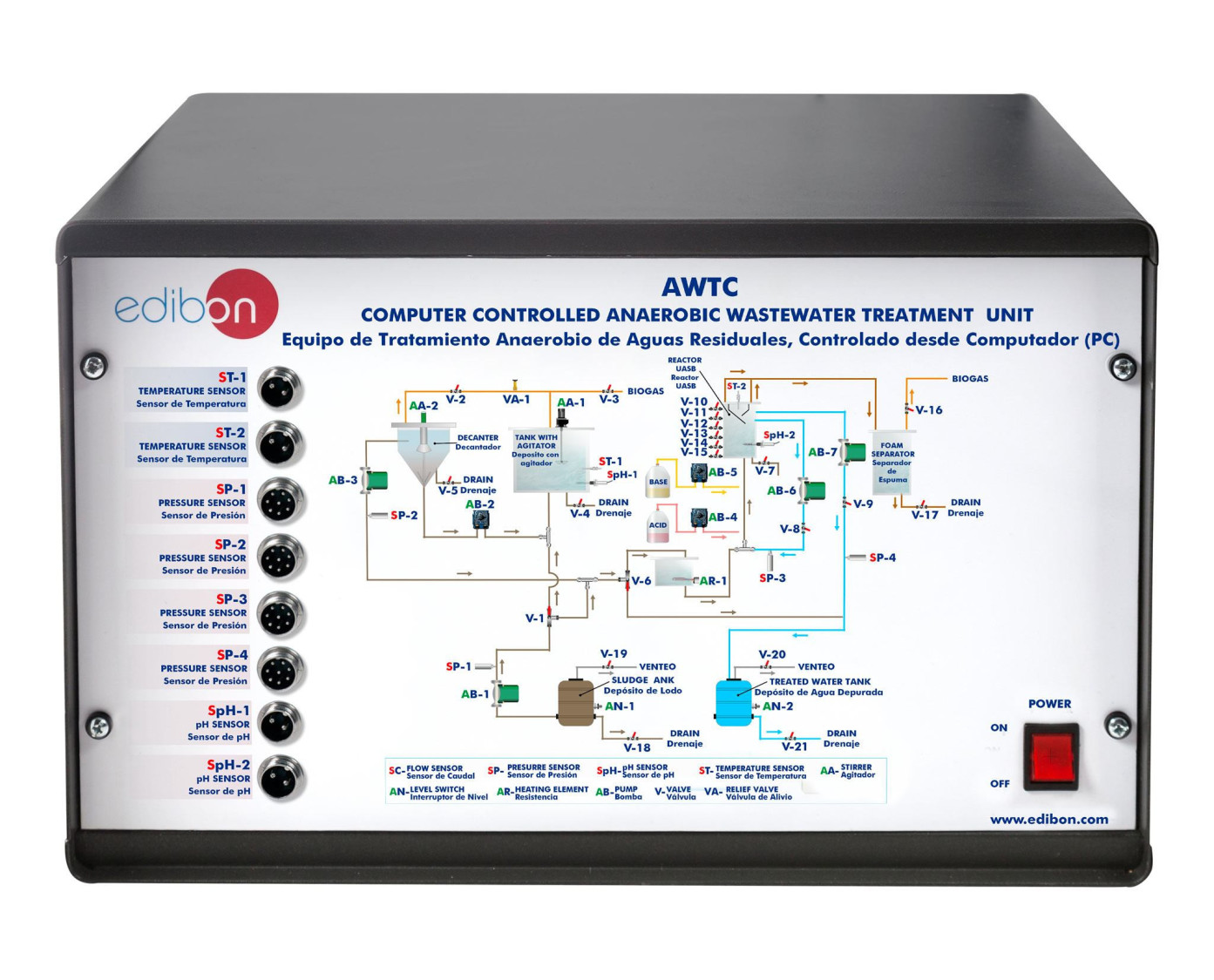

AWTC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

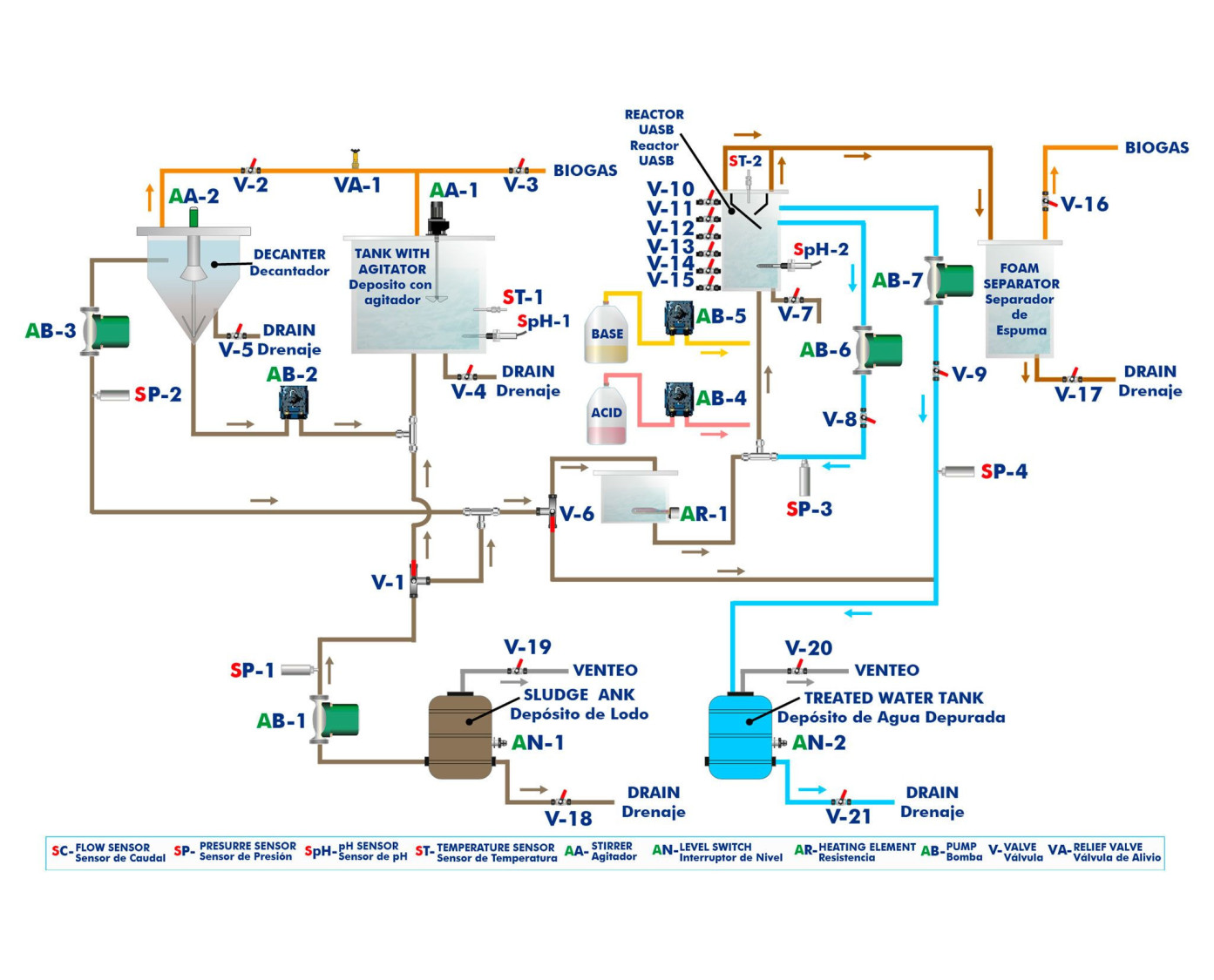

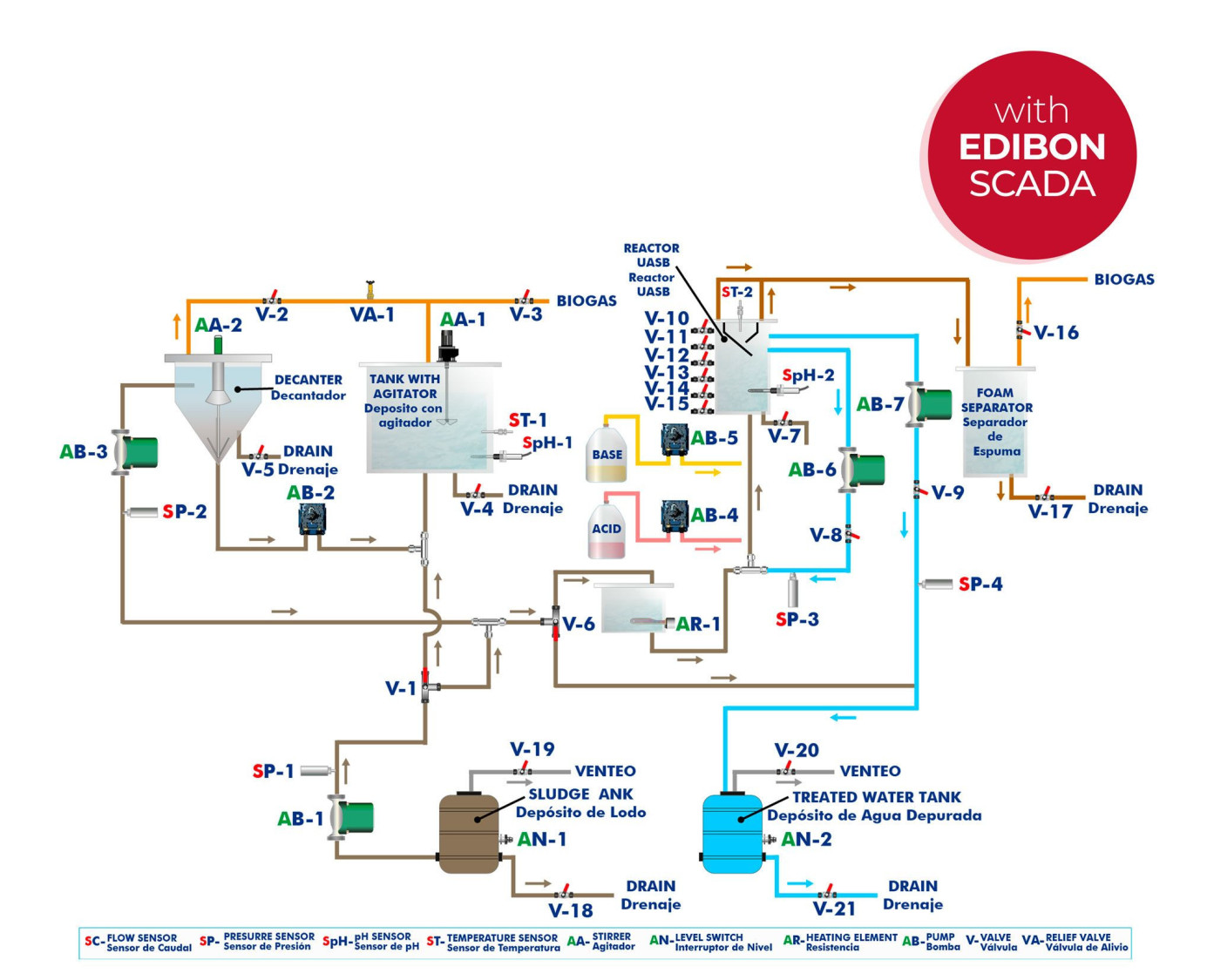

Diagramme de processus et affectation d'éléments unitaires

SYSTEMES INNOVANTS

L’ Unité de Traitement Anaérobie des Eaux Usées, Contrôlée par Ordinateur (PC), "AWTC", a été conçue par EDIBON, pour analyser de manière expérimentale les principaux facteurs qui influencent les processus de digestion biologique des eaux usées.

Voir description générale

Expansions

FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
ESN

EDIBON SCADA-Net

NOUVELLES LIÉES

L’adsorption du CO₂ : Une nécessité actuelle
L’adsorption du CO₂ : Une nécessité actuelle
Dans un monde où le changement climatique représente l’une des plus grandes menaces pour notre avenir, l’adsorption du dioxyde de carbone (CO₂) est devenue une priorité urgente. L’augmentation de la concentration de CO₂ dans l’atmosphère, principalement due aux activités humaines telles que la...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
La Captation Directe de l'Air (DAC) est une technologie innovante qui élimine le CO₂ directement de l'air en utilisant des réactions chimiques avec des solvants liquides ou des absorbants solides. Malgré des défis tels que des coûts élevés et une consommation d'énergie importante, la DAC offre...
Lire plus
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Installations de Traitement des Eaux Usées Alors que les usines de traitement de l'eau potable se concentrent sur la fourniture d'eau potable sûre, les installations de traitement des eaux usées gèrent le traitement de l'eau usée avant qu'elle ne soit à nouveau libérée dans l'environnement. Ces...
Lire plus

Description Générale

L’Unité de Traitement Anaérobie des Eaux Usées, Contrôlée par Ordinateur (PC), "AWTC", conçue par EDIBON, permet d’étudier de manière planifiée les processus de dégradation biologique anaérobie. Afin de garantir une croissance microbienne adéquate, cette unité permet un contrôle précis de la température et du pH, grâce à des chemises thermiques et à des pompes doseuses de réactifs acides et alcalins. Tout cela permet d’analyser l’influence de paramètres critiques tels que la température, le pH, le débit de gaz produit, le débit d’alimentation et le temps de rétention. Toutefois, les mesures analytiques visant à déterminer la demande chimique en oxygène (DCO), l’azote et le phosphore sont exclues.

Cet unité propose deux technologies distinctes. D’une part, le procédé des boues activées anaérobies et, d’autre part, le réacteur de type UASB. Ces procédés peuvent être utilisés séparément ou en série, offrant au total trois modes de fonctionnement. Concrètement, dans les deux étapes successives, l’eau est d’abord acidifiée dans un réservoir agité avec décanteur pour recirculer la biomasse. Par la suite, l’effluent remonte par le réacteur UASB vers un système supérieur qui sépare l’eau propre du biogaz. Ce dernier est purifié dans un séparateur de mousse.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude de la digestion anaérobie des eaux usées à l’aide d’un réacteur UASB.
  2. Étude de l’influence de la température et du pH sur la digestion anaérobie.
  3. Étude de l’influence de la charge organique et du débit sur la digestion anaérobie.
  4. Étude de l’effet de la recirculation de la biomasse sur la digestion anaérobie.
  5. Comparaison entre le fonctionnement en une étape et en deux étapes dans la digestion anaérobie.
  6. Étalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Étude de la cinétique de production du biogaz.
  2. Évaluation du comportement d’un réacteur UASB en régime permanent et en régime transitoire.
  3. Étude de l’influence du débit d’alimentation sur l’efficacité du traitement.
  4. Étude des phénomènes de sédimentation et de rétention de la biomasse dans les réacteurs anaérobies.
  5. Caractérisation du fonctionnement d’un système anaérobie à l’aide de paramètres opératoires.
  6. Influence du temps de rétention hydraulique.
  7. Détermination des conditions optimales pour maximiser la production de biogaz.
  8. Mise en service et stabilisation d’un réacteur anaérobie.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité AWTC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité AWTC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
