TCPISC Unité de Refroidissement avec Accumulateur de Glace, Contrôlée par Ordinateur (PC)
SYSTEMES INNOVANTS
L’Unité de Refroidissement avec Accumulateur de Glace, Contrôlée par Ordinateur (PC), "TCPISC" a été conçue par EDIBON comme une solution avancée pour l’étude pratique et approfondie des systèmes de réfrigération avec stockage thermique par glace.
Expansions
Laboratories
NOUVELLES LIÉES
Description Générale
L’Unité de Refroidissement avec Accumulateur de Glace, Contrôlée par Ordinateur (PC), "TCPISC" a été conçue par EDIBON comme une solution avancée pour l’étude pratique et approfondie des systèmes de réfrigération avec stockage thermique par glace. Cette technologie est largement utilisée dans les installations industrielles et commerciales afin d’améliorer l’efficacité énergétique et de réduire les coûts d’exploitation, en permettant de produire du froid pendant les heures creuses (coût de l’électricité plus faible) et de l’utiliser pendant les pics de consommation.
L’unité "TCPISC" permet à l’utilisateur de simuler, observer et analyser les différents modes de fonctionnement d’une installation de réfrigération réelle avec accumulateur de glace. Les étudiants peuvent étudier les principes de fonctionnement du cycle frigorifique (compression, condensation, détente et évaporation), ainsi que le processus de charge et de décharge du réservoir de glace. Grâce aux capteurs intégrés, il est possible de surveiller en temps réel des variables telles que la température, la pression, le débit ou la consommation énergétique, permettant la réalisation de bilans thermiques et l’évaluation de l’efficacité du système.
Sur le plan structurel, l’unité est monté sur une structure modulaire robuste, fabriquée en profilés d’aluminium anodisé et panneaux en acier peint, garantissant durabilité et accès facile à tous les composants. Les principaux éléments métalliques sont en acier inoxydable pour une résistance accrue à la corrosion et une longue durée de vie. Le panneau frontal comprend un schéma du système facilitant la compréhension visuelle de chaque circuit.

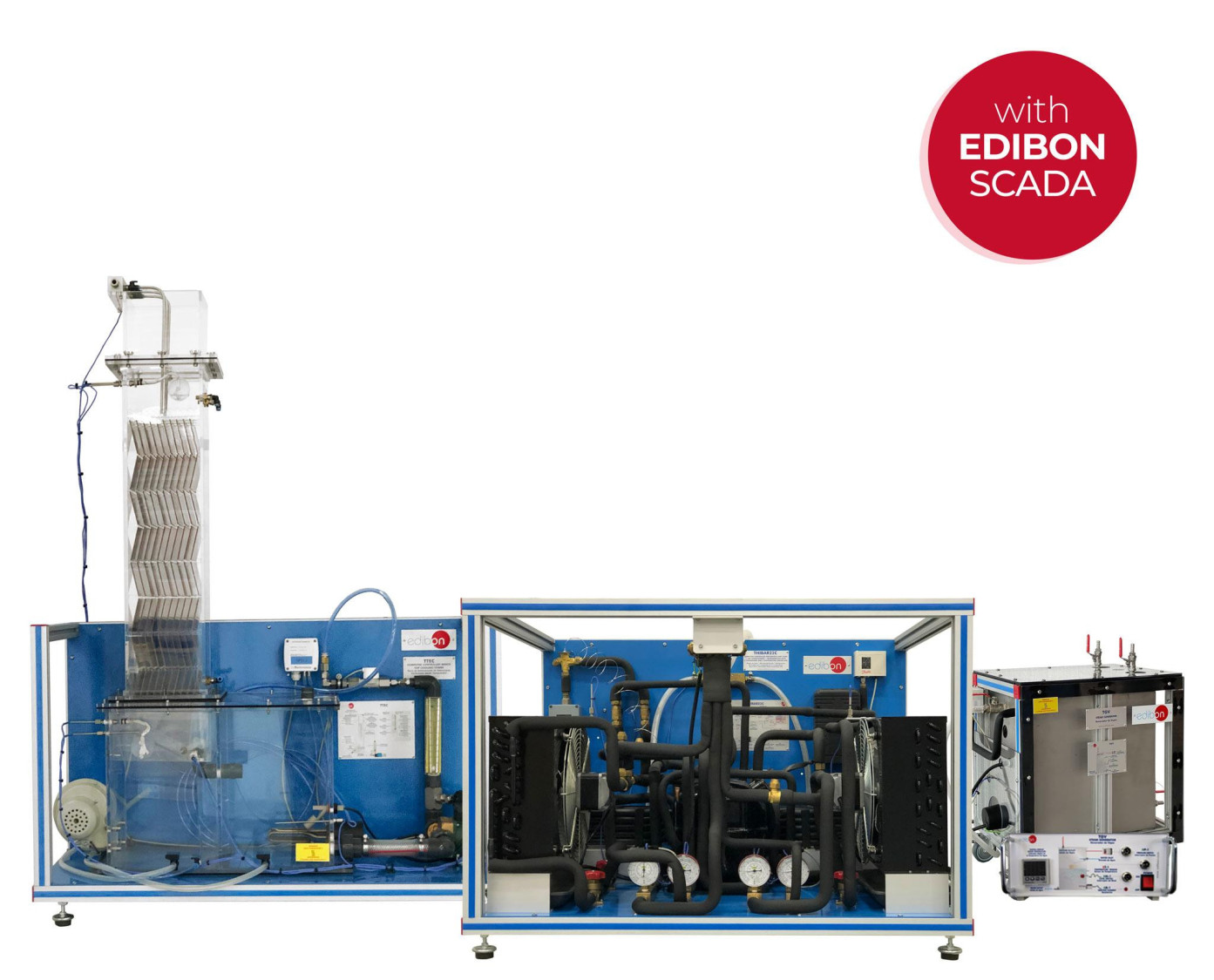

La "TCPISC" est composée d’un ensemble d’éléments qui reproduisent fidèlement une installation industrielle de réfrigération avec stockage de froid. Le système comprend un circuit frigorifique avec compresseur, condenseur, évaporateur et vannes de détente, ainsi qu’un réservoir de stockage de glace. Il inclut également une tour de refroidissement humide et un refroidisseur sec, permettant d'étudier la dissipation thermique dans différentes conditions climatiques et d’exploitation. Le passage entre les différents modes de fonctionnement s’effectue par un système de vannes manuelles, facilitant l’étude comparative de diverses configurations.
Tous les capteurs (température, pression, débit, consommation) sont connectés au système SCADA développé par EDIBON, qui permet la visualisation en temps réel, l’ajustement des consignes et l’enregistrement historique des données. Cela fait de la TCPISC un outil idéal à la fois pour la formation technique et pour le développement de projets de recherche appliquée.

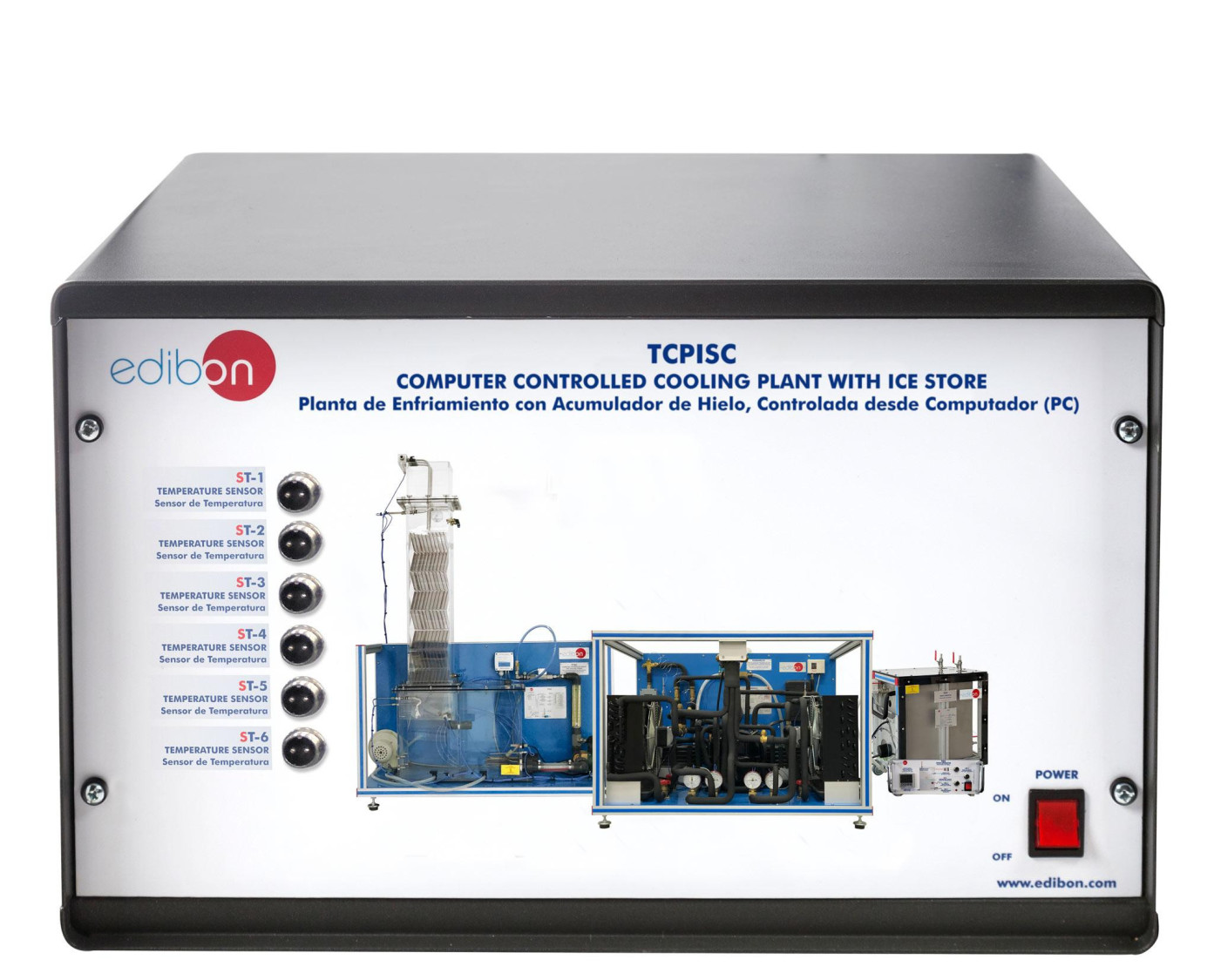

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude thermodynamique d'un processus de réfrigération sur un diagramme d'état de pH.
- Bilans énergétiques.
- Détermination de la puissance frigorifique.
- Détermination du coefficient de performance.
- Détermination des paramètres du processus.
- Fonction des éléments dans un processus cyclique.
- Fonction d'un magasin de glace.
- Performance d'un magasin de glace.
- Fonction et performance d'une tour de refroidissement.
- Démonstration d'un procédé de refroidissement et de chauffage par lots.
- Bilan de masse. Utilisation des diagrammes psychrométriques.
- Comparaison des performances de refroidissement à sec avec le refroidissement par évaporation dans les mêmes conditions de charge.
- Flux d'investigation et processus par lots.
- Courbes de performance.
- Étude des processus de refroidissement.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Étalonnage des capteurs de température.
- Étalonnage des capteurs de débit.
- Étalonnage des capteurs de pression.
Autres possibilités à réaliser avec cette unité :
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
- Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité TCPISC via la boîte d'interface de contrôle sans l'ordinateur.
- Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TCPISC.
- En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
EQUIPEMENT COMPLEMENTAIRE
- Il n'y a aucun produit connexe pour le moment
