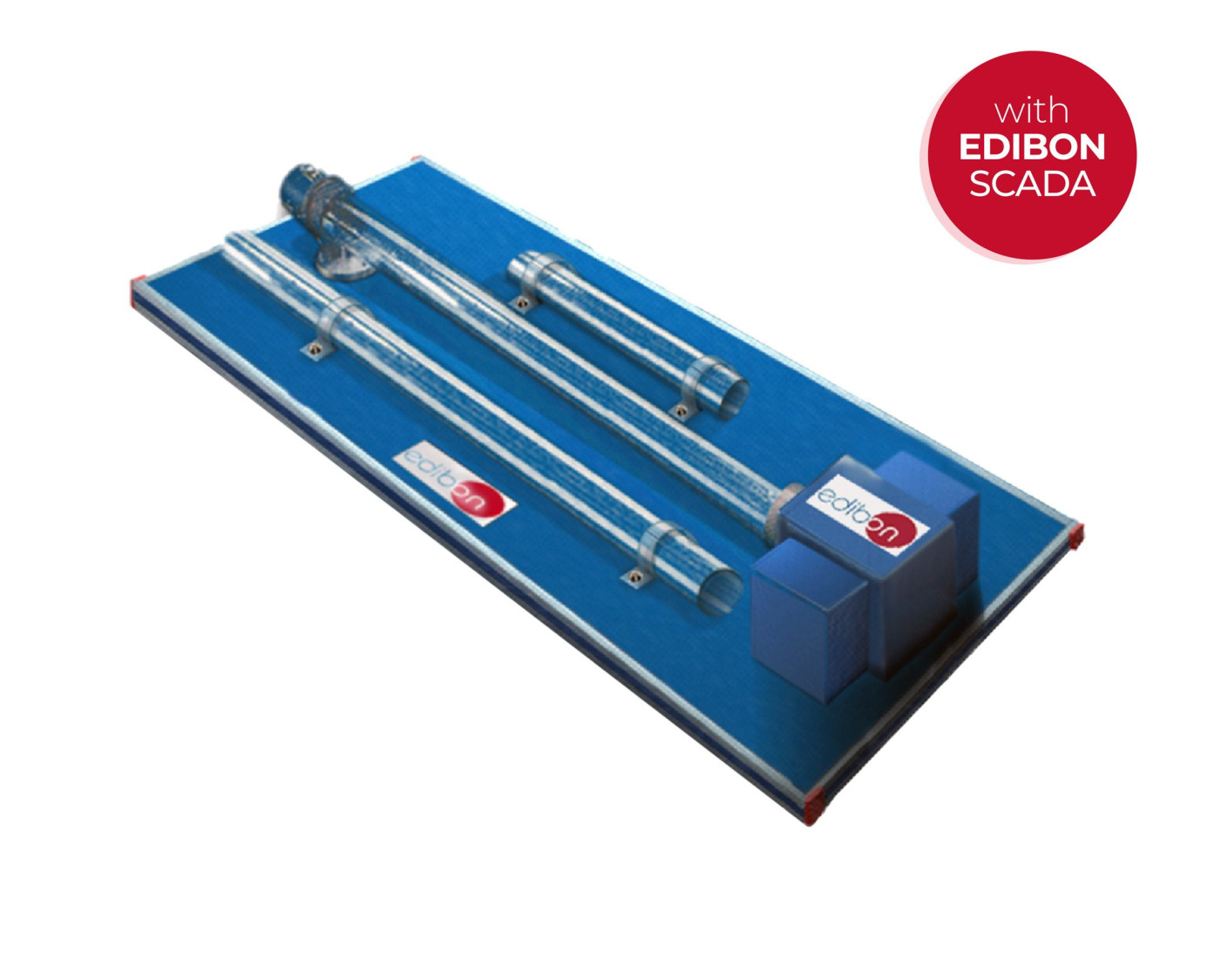

TIAC Unité d’Étude de l’Impédance Acoustique/de l’Isolation Acoustique, Contrôlée par Ordinateur (PC)

L’Unité d’Étude de l’Impédance Acoustique/de l’Isolation Acoustique, Contrôlée par Ordinateur (PC), "TIAC", conçue par EDIBON, permet une analyse détaillée et précise de la réponse acoustique des matériaux de construction et des revêtements soumis à des ondes sonores incidentes. Basée sur le principe du tube d’impédance, l’unité reproduit le phénomène d’onde stationnaire dans un conduit rigide, rendant possible l’étude quantitative de l’impédance acoustique, du coefficient d’absorption et des caractéristiques de réflexion des matériaux testés. Grâce à sa conception, l’unité est adaptée aussi bien à la formation technique dans les domaines de l’acoustique, de la mécanique ou du génie civil, qu’à la recherche appliquée dans le développement et l’évaluation de matériaux et de systèmes de contrôle du bruit.

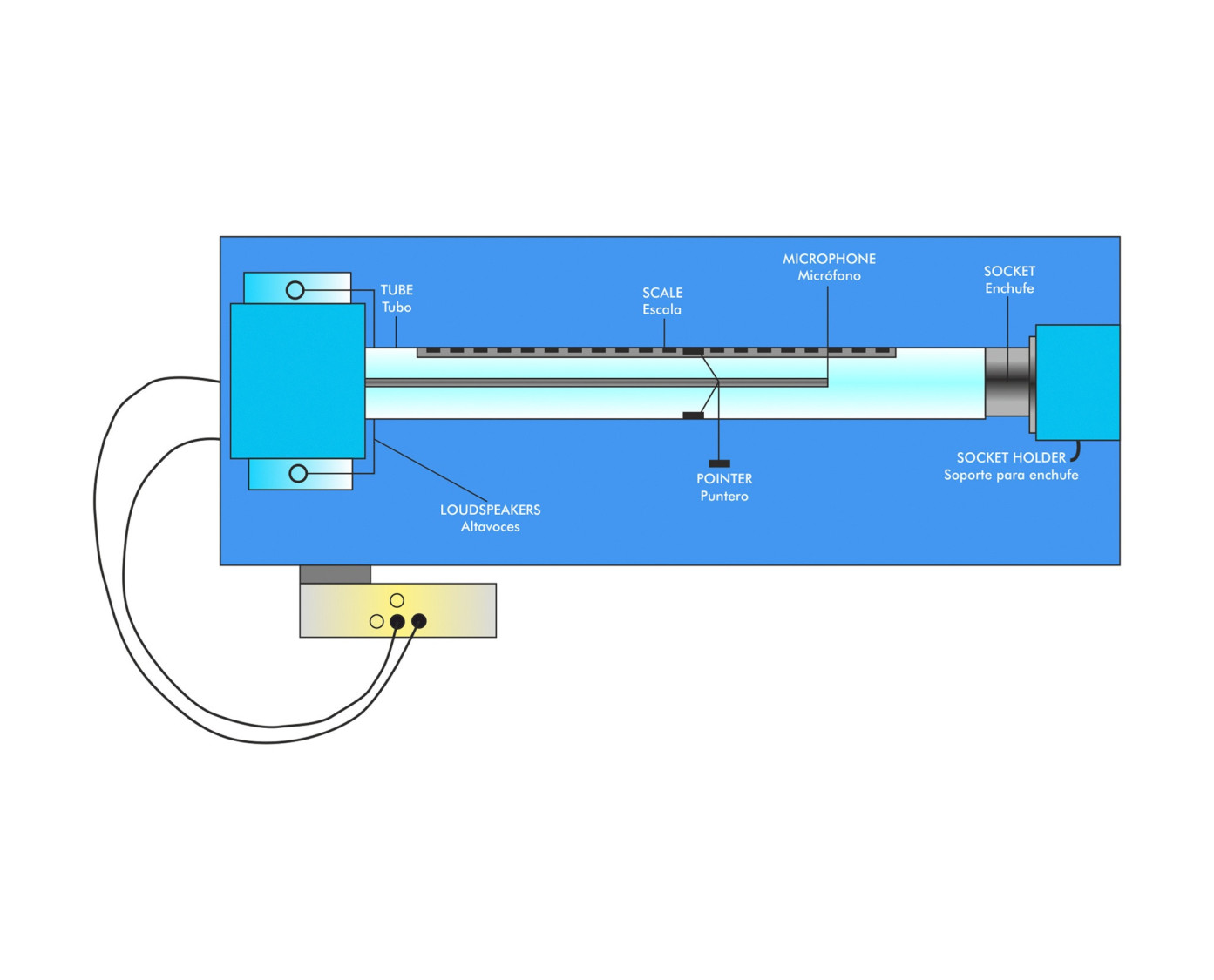

L’unité se compose d’un tube d’essai transparent fabriqué en matériau rigide, qui agit comme guide d’onde pour le son généré par deux haut-parleurs situés à ses extrémités. Ces haut-parleurs, commandés par le logiciel, produisent des signaux acoustiques de fréquence variable, permettant de reproduire des conditions harmoniques ajustables selon le type de matériau ou d’essai.

Le tube d’essai est équipé d’un microphone mobile de haute sensibilité, dont la position axiale peut être modifiée au moyen d’un système de guidage et de mesure visible à travers une échelle graduée. Cette disposition permet d’enregistrer les variations de pression acoustique le long du tube et de calculer la distribution spatiale des noeuds et des ventres de l’onde stationnaire. Les données obtenues sont transmises au logiciel, qui affiche en temps réel les courbes de pression, de phase et de coefficient d’absorption du matériau analysé.

À l’extrémité du tube est fixée l’éprouvette du matériau à tester, qui agit comme surface réfléchissante ou absorbante selon ses caractéristiques. L’unité comprend différentes éprouvettes (telles que feutre, liège, mousse acoustique, panneau aggloméré ou moquette) permettant d’étudier l’influence de la densité, de la rigidité et de la porosité sur l’atténuation du son. Ainsi, l’utilisateur peut comparer le comportement acoustique de divers matériaux et le corréler à leurs propriétés physiques.

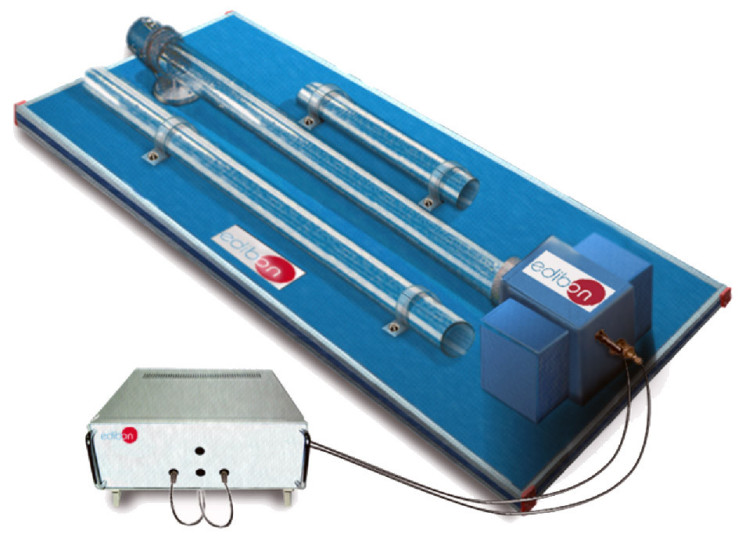

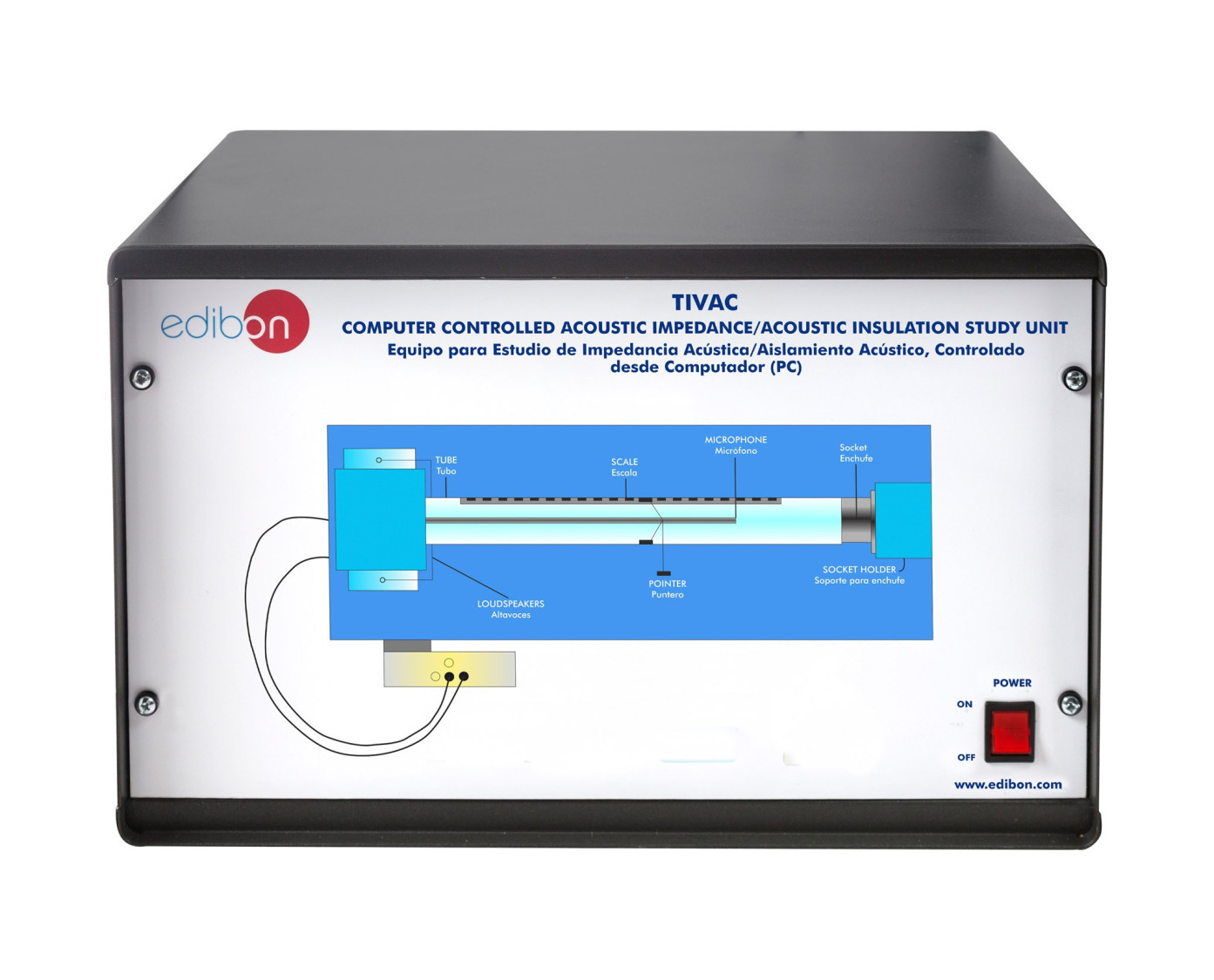

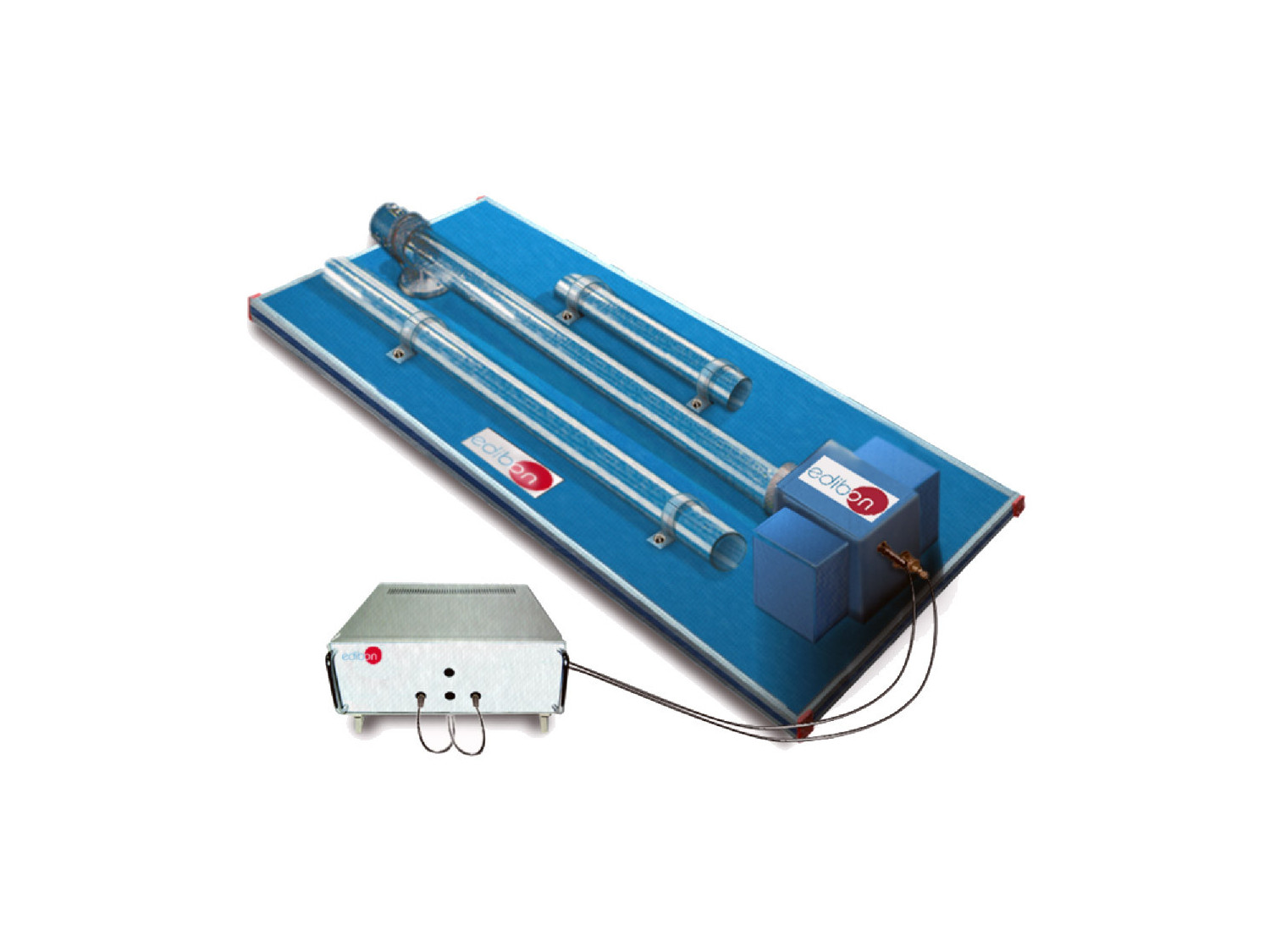

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
