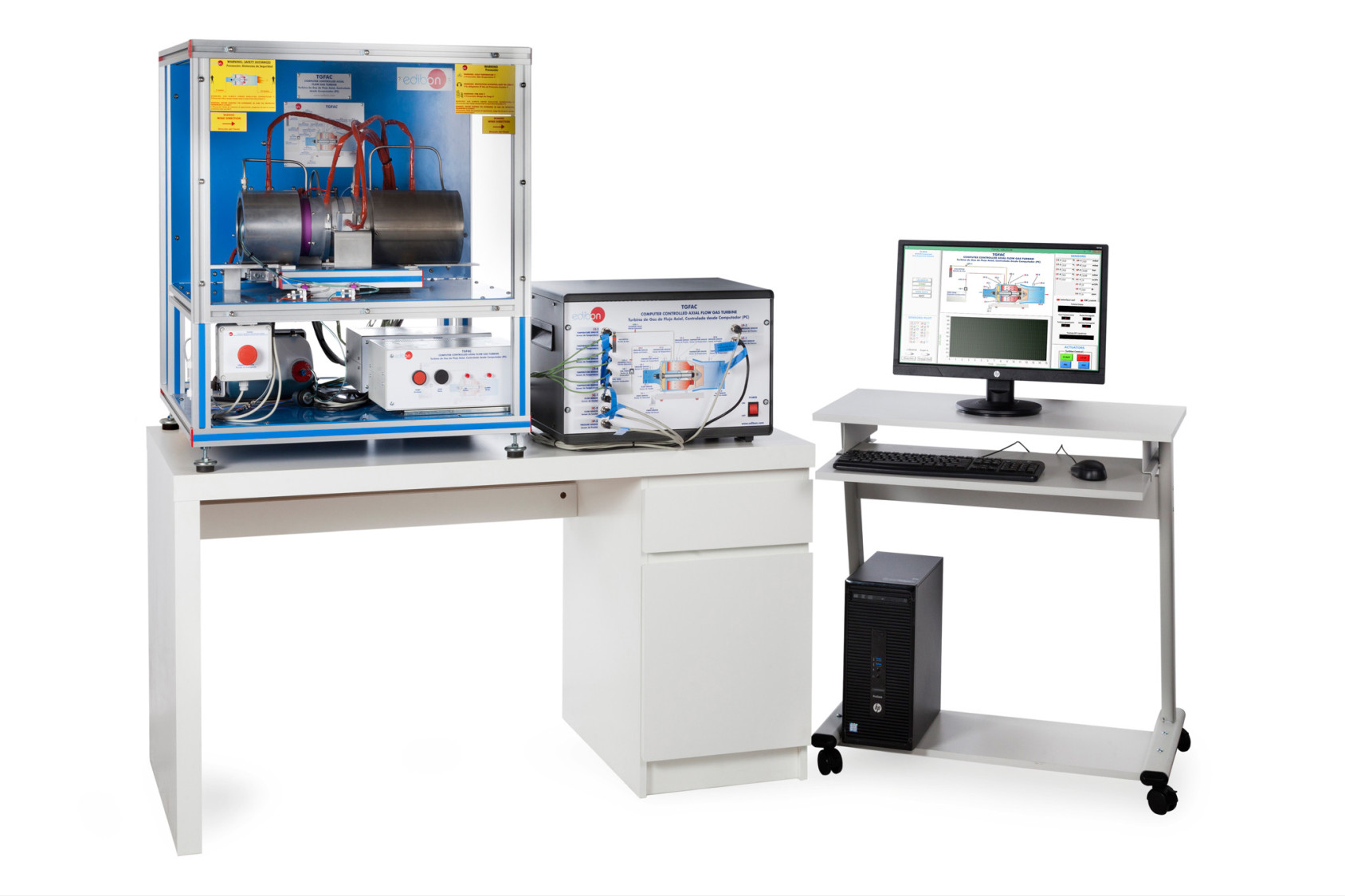

Complete TGFAC unit

COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC

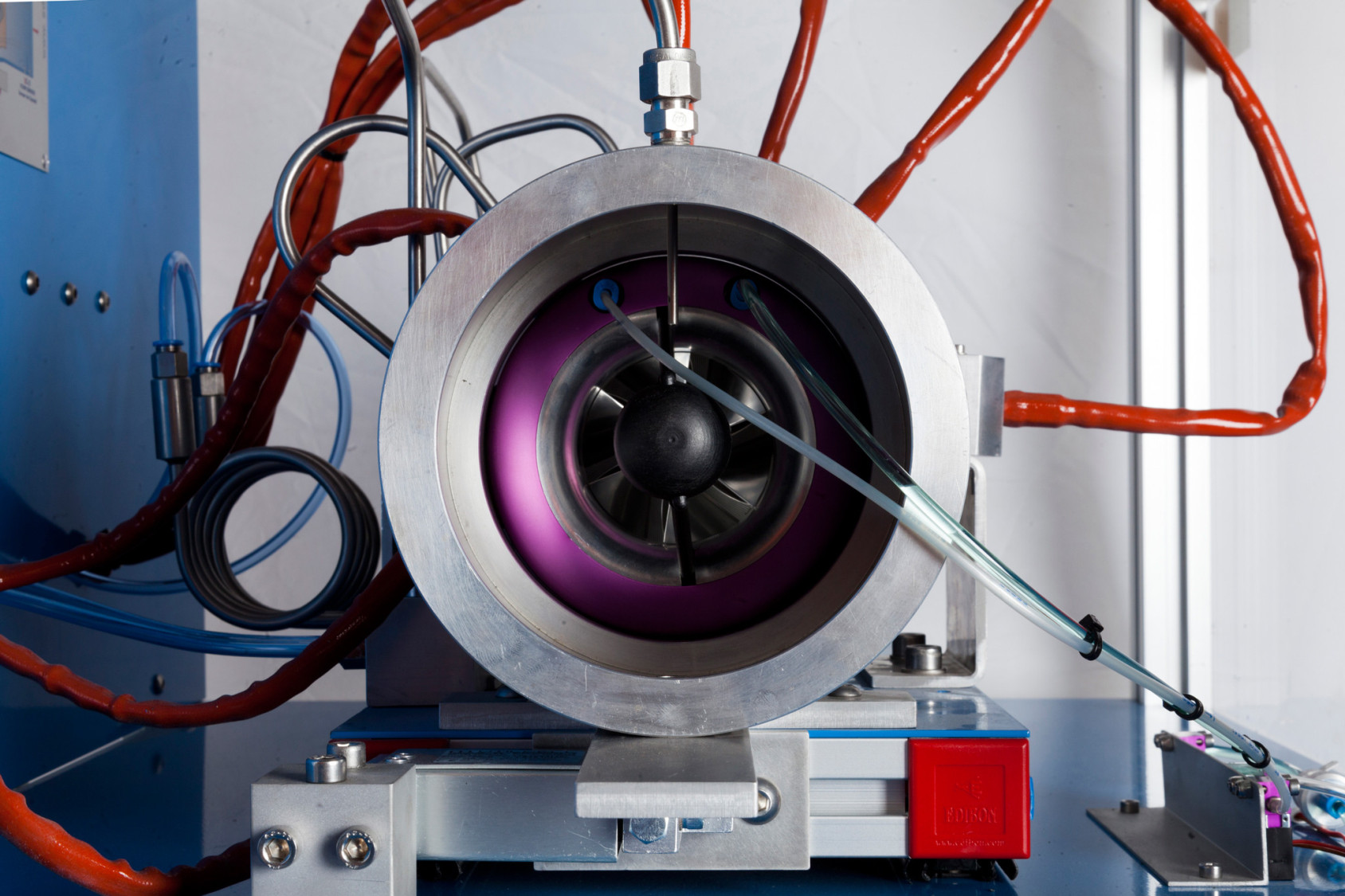

Unit details

COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC

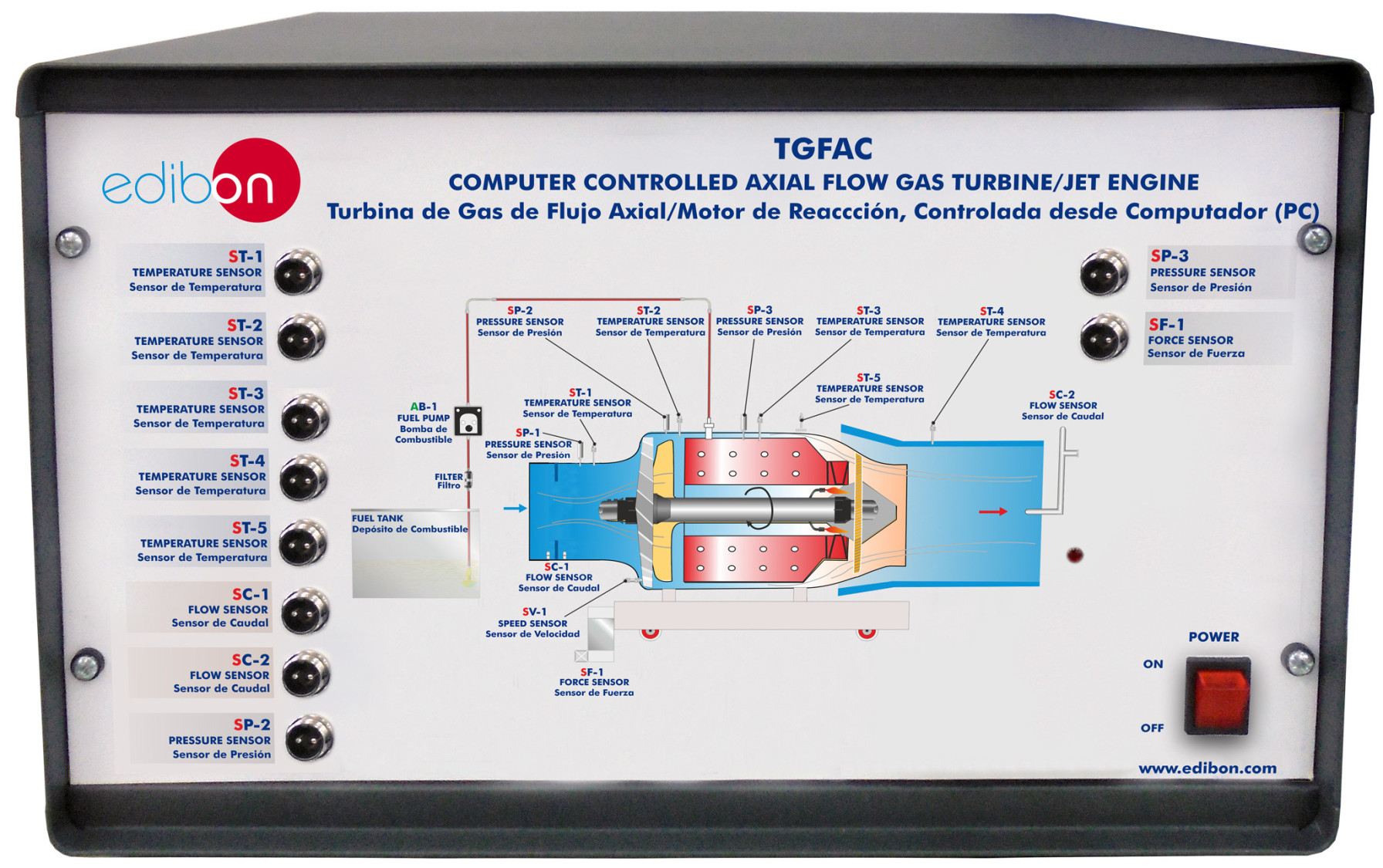

TGFAC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC

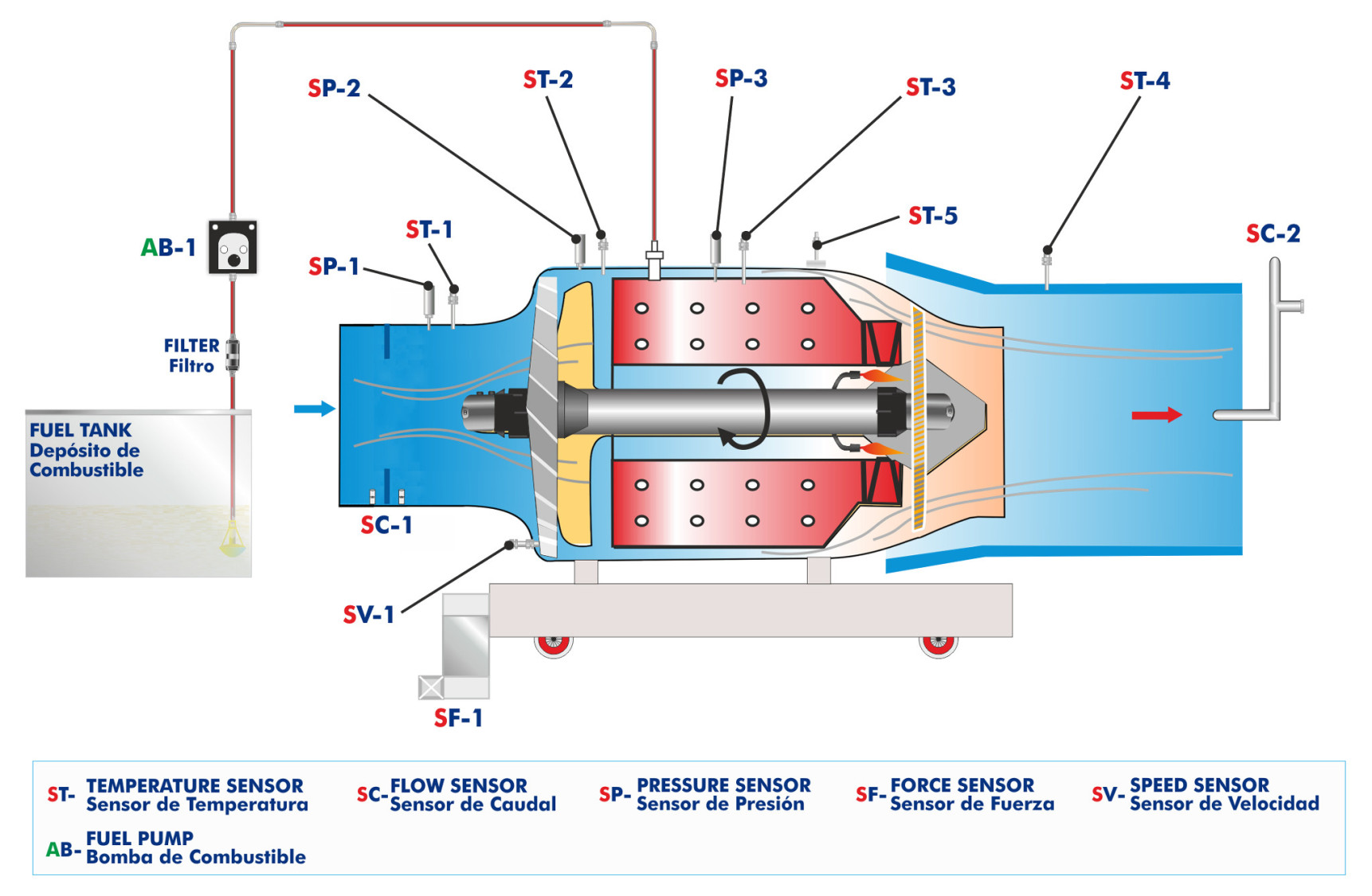

Process diagram and unit elements allocation

COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC

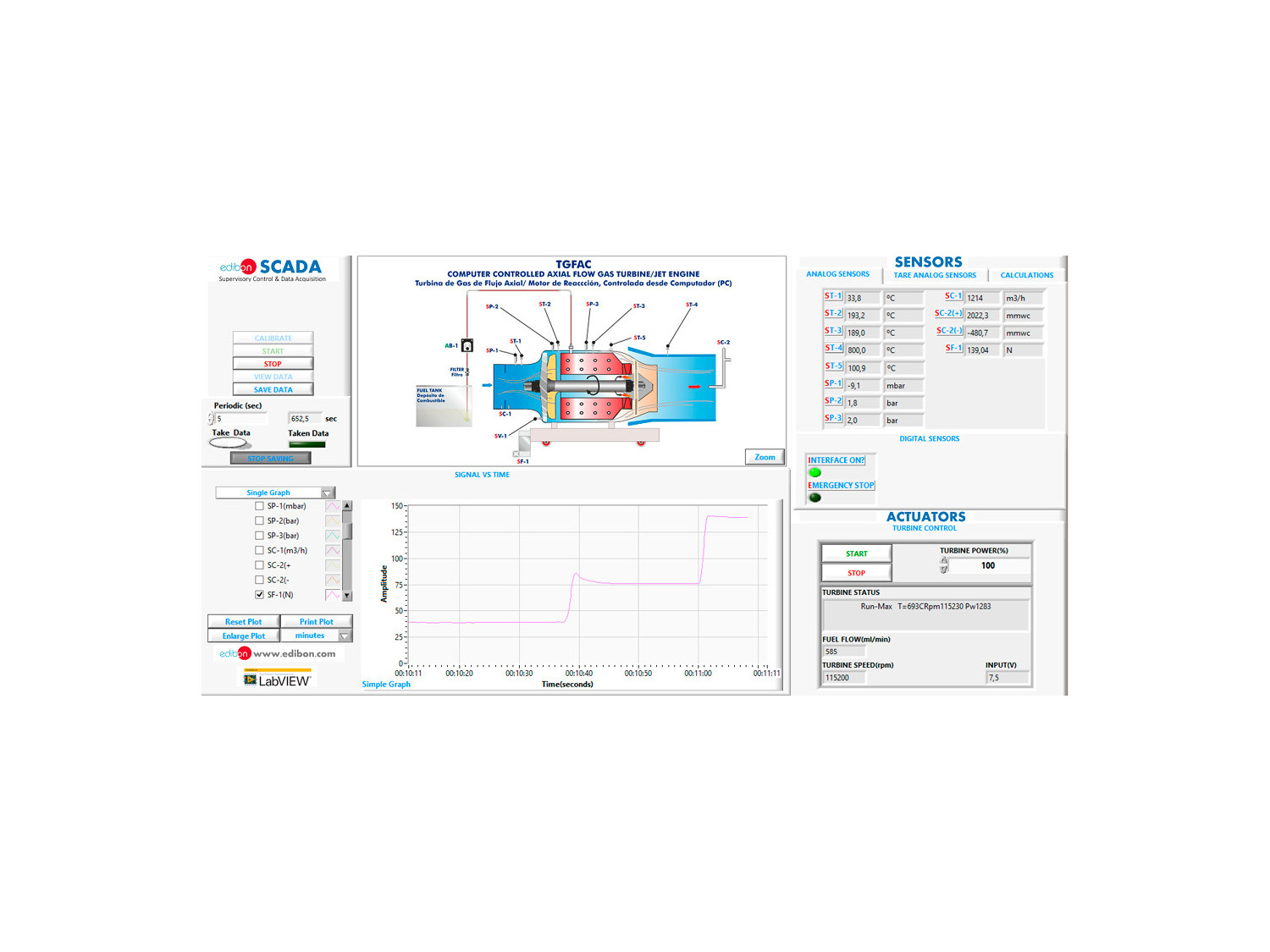

TGFAC/SOF. TGFAC Software. Main Screen

COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC
COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC
COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC
COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC
COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC
COMPUTER CONTROLLED AXIAL FLOW GAS TURBINE/ JET ENGINE - TGFAC

SYSTEMES INNOVANTS

Turbine à Gaz à Flux Axial/ Moteur à Réaction, Contrôlée par Ordinateur (PC), "TGFAC", conçu par EDIBON est une unité d'enseignement qui démontre l'efficacité et l'efficacité de la turbine à gaz à flux axial fonctionnement d'une turbine à gaz comme moteur à réaction.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'élément principal de l'unité "TGFAC" est la turbine à gaz, qui se compose de:

  • Compresseur axial, alimenté par l'air atmosphérique qui sera comprimé par la suite.
  • Chambre de combustion annulaire, où le carburant est ajouté à l'air comprimé et ce mélange est brûlé. Les gaz de combustion augmentent leur température et leur vitesse.
  • Turbine axiale de détente. Les gaz de combustion obtenus s'écoulent vers la turbine axiale, où ils transfèrent une partie de leur énergie à l'atmosphère des palettes. Puisque le compresseur et la turbine sont accouplés sur le même arbre, lorsque le système est autonome, une partie de l'énergie de l'énergie du les gaz de combustion sont utilisés pour déplacer le compresseur. La turbine et le compresseur sont tous deux composés de disques avec des aubes qui tourner (rotor) et stationnaire (stator). La différence réside dans le fait que le compresseur transforme l'énergie cinétique en pression, tandis que l'énergie cinétique est transformée en pression. La turbine effectue le travail inverse. Le gaz se dilate lorsqu'il est expulsé, sa température chute et s'accélère. Il est élargi jusqu'à ce que la pression de l'environnement à la sortie de la buse et atteint une grande vitesse, générant la poussée.

La turbine à gaz fonctionne en cycle ouvert, l'air est prélevé de l'environnement et expulsé vers l'environnement.

En outre, l'unité comprend une série d'installations supplémentaires:

  • Système de démarrage: il est complètement automatique, il se fait à l'aide d'un démarreur électrique qui, couplé à l'arbre de la machine compresseur, génère la rotation de l'arbre. Il y a une bougie d'allumage.
  • Système d'alimentation en carburant: le carburant (kérosène/paraffine) passe à travers un filtre et est alimenté par une pompe vers la chambre de combustion.
  • Lubrification de la turbine: elle s'effectue avec l'huile mélangée au carburant (avec une proportion de 5 % d'huile spéciale pour turbine).

L'unité "TGFAC" comprend les capteurs nécessaires à la mesure de tous les paramètres importants du procédé : pression, température, débit d'air et le débit de carburant, la vitesse et la force (table mobile avec capteur de force pour mesurer la poussée).

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude d'une turbine à gaz.
  2. Fonction et le fonctionnement d'une turbine à gaz en tant que moteur à réaction.
  3. Détermination de la consommation de carburant.
  4. Détermination de la relation (ratio) d'air et de carburant.
  5. L'enregistrement des paramètres caractéristiques de la turbine.
  6. Détermination de l'efficacité du compresseur.
  7. Détermination de la poussée de la turbine.
  8. Détermination de l'efficacité de la turbine à gaz.
  9. Détermination des courbes caractéristiques de la turbine à gaz.
  10. Déterminer le taux de compression du compresseur à différentes vitesses de poussée.
  11. Détermination de la consommation spécifique de la turbine à gaz.
  12. Étude des systèmes de sécurité dans le fonctionnement d'une turbine à gaz.
  13. Calibration du capteur.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TGFAC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TGFAC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
