AEL-PHVG Application Photovoltaïque avec Connexion au Réseau

PHOTOVOLTAIC APPLICATION WITH CONNECTION TO GRID - AEL-PHVG

SYSTEMES INNOVANTS

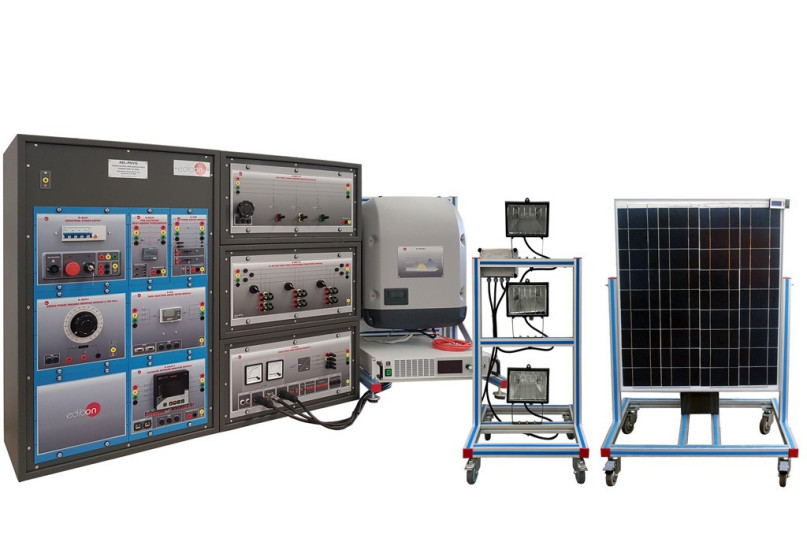

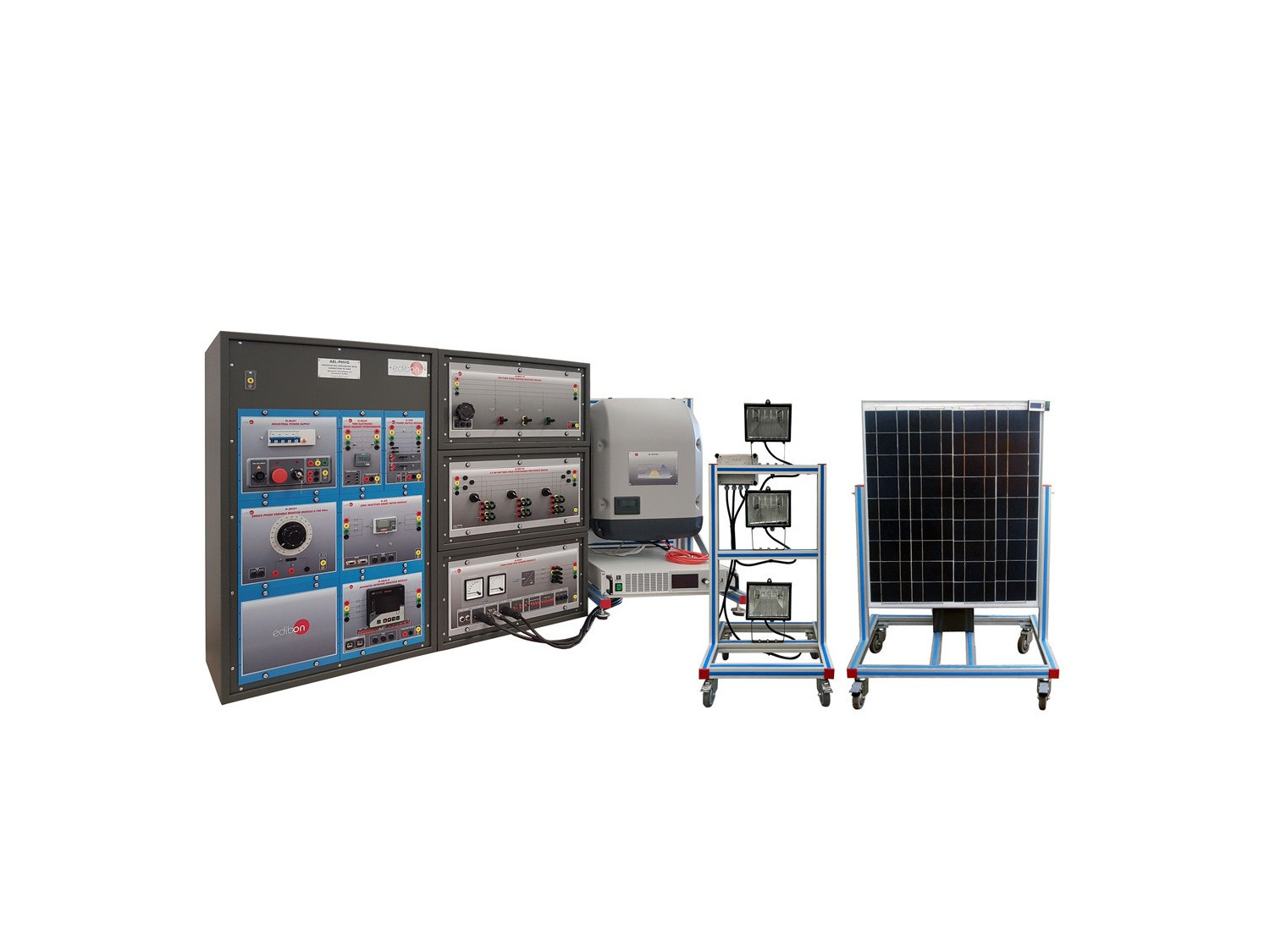

L’application photovoltaïque avec raccordement au réseau, "AEL-PHVG", a été conçue par EDIBON pour étudier la production d’énergie par des panneaux photovoltaïques et la manière dont cette énergie est injectée dans le réseau.

Voir description générale

Description Générale

L’application photovoltaïque avec raccordement au réseau, "AEL-PHVG", a été conçue par EDIBON pour étudier la production d’énergie par des panneaux photovoltaïques et la manière dont cette énergie est injectée dans le réseau.

Pour en savoir plus sur la production d'énergie solaire, l'AEL-PHVG comprend une alimentation programmable qui émule une série de panneaux photovoltaïques connectés à l'inverseur de réseau triphasé. L'onduleur de réseau peut être programmé par l'utilisateur pour créer différentes conditions de gestion de l'énergie des panneaux photovoltaïques. En outre, cet onduleur permet un contrôle dynamique de la puissance avec de l'énergie injectée dans le réseau et, pour cette raison, cette application est compatible avec toutes les applications Smart Grid d'EDIBON. D'autre part, il est recommandé d'acquérir le panneau photovoltaïque ainsi que des lampes halogènes mobiles afin d'étudier les caractéristiques du panneau photovoltaïque. Le panneau et les lampes mobiles comprennent un régulateur de courant permettant de simuler les variations du rayonnement solaire. Il est recommandé d’acquérir également le module de résistance variable et un multimètre pour réaliser un test de charge dans le panneau photovoltaïque.

Cette application peut se connecter à d'autres sources de production d'énergie pour étudier différents types de productions énergétique, ses avantages et les problèmes rencontrés lorsque d'autres sources sont interconnectées dans un système d'alimentation.

Cette application peut être combinée avec d'autres applications des domaines de la production, du transport / distribution et des systèmes de charge.

L'AEL-PHVG comprend les modules suivants:

  • N-ALI01. Alimentation principale industrielle. N-EALD/A. Module d’analyse de réseau avancé. PSPS/A. Alimentation avancée pour simulateur de panneau. N-PSM. Interrupteur d’alimentation Module. N-INV02. Module onduleur réseau triphasé 2. N-REVT/1K. Module de Résistences Variables Triphasé de 1kW. N-INDT/3C. Module d’Inductances Triphasées Configurables 3 x 300 VAR. N-ZIS. Module compteur intelligent à injection zéro. N-REL09. Time Relais électronique contre les surintensités (1.2 - 7 A).

Modules optionnels:

  • N-REV01. Module à résistance variable monophasé 0-700 Ohm. MED65. Multimèmetre digital (2 unités).LP3. Panneau 3 Lampes. FVP96. Panneau Photovoltaïque 96W.

L'application AEL-PHVG peut être montée en rack (option A) ou sur rail (option B):

Option A:

Cette application nécessite les racks suivants.

  • N-RACK-A.

En option, l'AEL-WBR, table de travail électrique (rack), peut être fourni pour placer les racks.

Option B:

Cette application peut être montée sur rail.

En option, l'AEL-WBC, établi électrique (rail), peut être fourni pour le montage des modules.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure et calcul de la puissance active consommée par une charge résistive variable triphasée.
  2. Mesure et calcul de la puissance totale consommée par une charge R-L triphasée.
  3. Configuration de l'alimentation programmable en "PV Array".
  4. Production maximale d'énergie photovoltaïque avec injection de réseau via l'onduleur de réseau.
  5. Production maximale d'énergie photovoltaïque avec injection sur le réseau et consommation d'énergie locale.
  6. Contrôle dynamique de la puissance active avec l'onduleur photovoltaïque. Contrôle avec Zéro injection.
  7. Contrôle dynamique de la puissance active avec l'onduleur photovoltaïque. Contrôle d'injection sur le réseau.
  8. Contrôle statique de la puissance active avec la puissance photovoltaïque. Configuration des conditions de contrôle avec signaux numériques.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Quelques exercices pratiques avec les éléments recommandés:

  1. Calcul expérimental de la courbe I-V d'un panneau photovoltaïque.
  2. Variation du rayonnement solaire avec le panneau de lampes halogènes. Mesure des caractéristiques I-V.
  3. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
