AEL-AD33T Application des Défauts d'Installations Triphasées

THREE-PHASE INSTALLATIONS FAULTS APPLICATION - AEL-AD33T

SYSTEMES INNOVANTS

L’application "AEL-AD33T" des défauts des installations triphasées a été conçue pour étudier plusieurs protections appartenant à des installations industrielles.

Voir description générale

NOUVELLES LIÉES

Description Générale

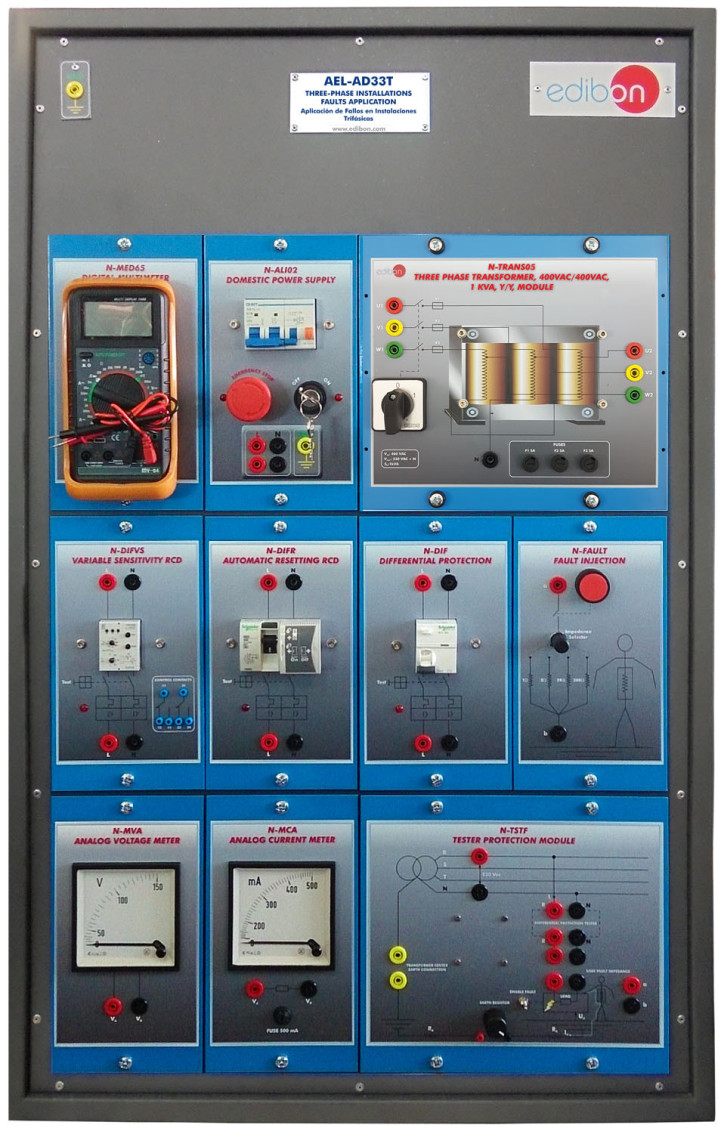

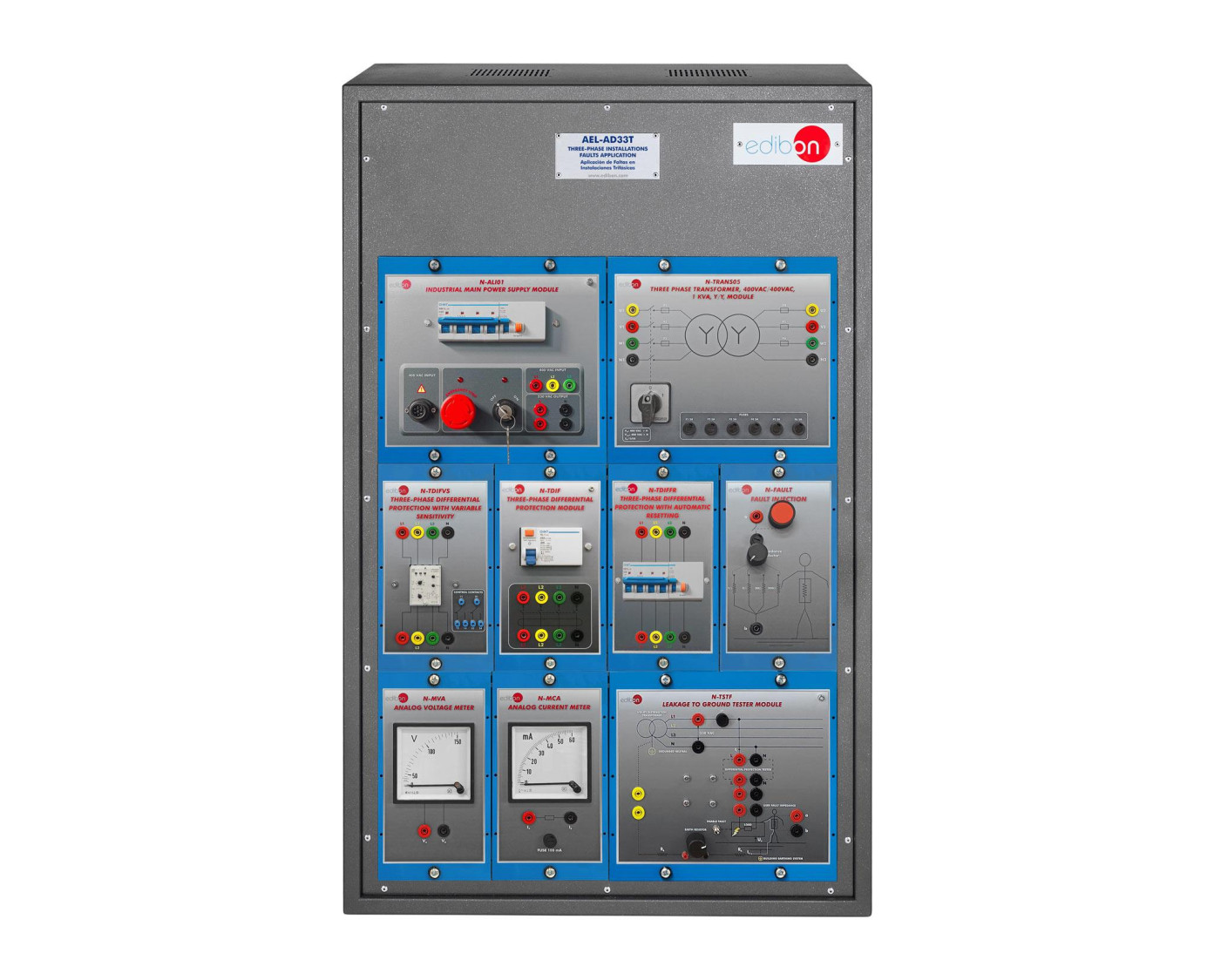

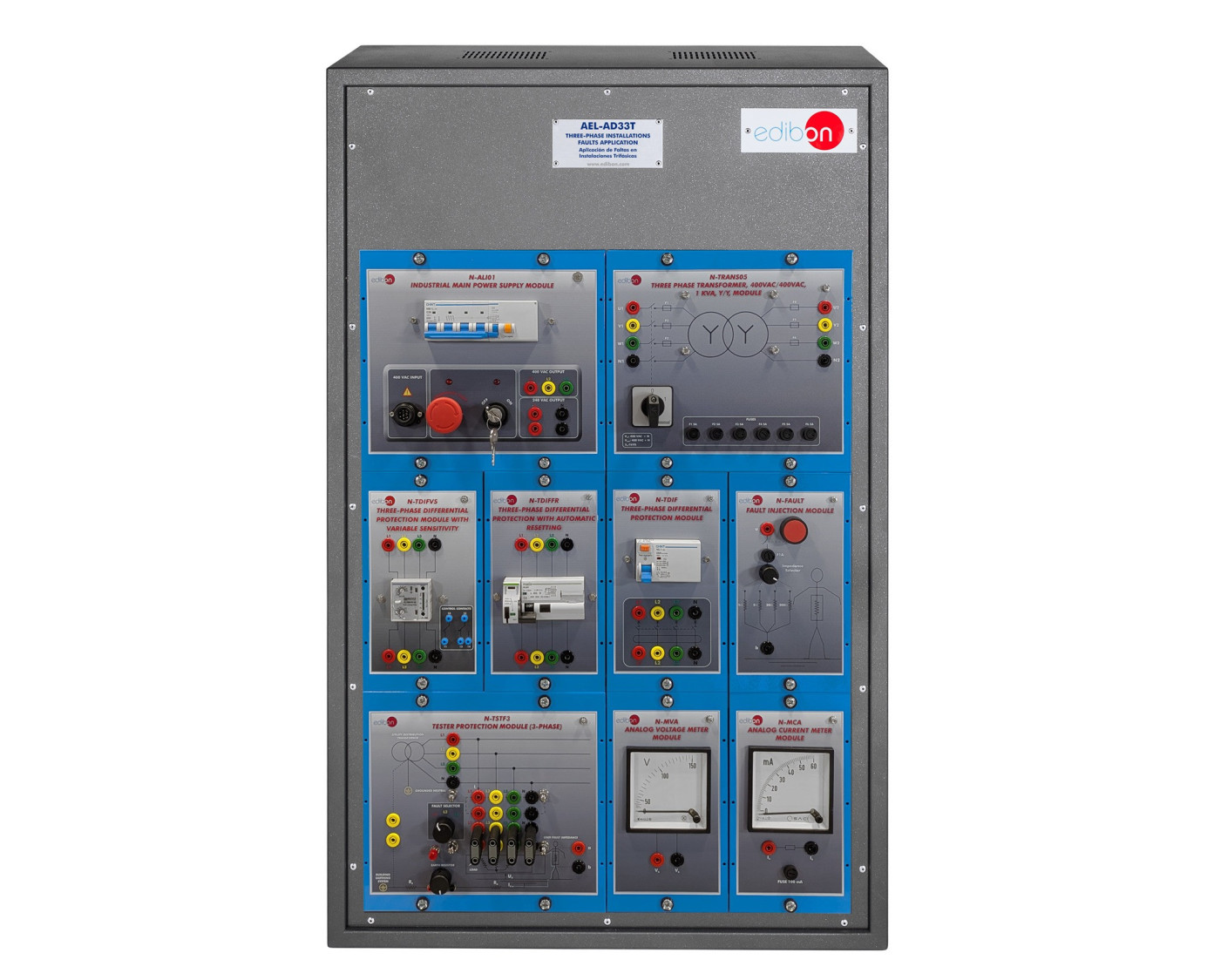

L’application "AEL-AD33T" des défauts des installations triphasées a été conçue pour étudier plusieurs protections appartenant à des installations industrielles. Grâce à des éléments de sécurité, les élèves peuvent simuler différentes fautes et vérifier les raisons pour lesquelles chaque type de protection agit. Il comprend des dispositifs électriques innovants pour la protection des personnes et des installations contre les effets du courant électrique, qui assurent la continuité de la disponibilité de l’énergie, ainsi que la sécurité des personnes. Il comprend un transformateur triphasé pour simuler les dérivations de la terre dans des conditions de sécurité. Il est également possible de modifier la configuration de la mise à la terre des charges connectées au système. Certaines de ces configurations sont: TN, IT, TN-S, TN-C, TN-C-S.

En outre, les protections suivantes sont incluses: protection par mise à la terre, protection par disjoncteur différentiel à réarmement automatique et protection par disjoncteur différentiel à sensibilité variable. Pour vérifier toutes les protections, une résistance variable est incluse pour contrôler les dérivations de courant. Il dispose également de compteurs pour connaître la quantité de courant de dérivation et vérifier la sensibilité des protections.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude des concepts de base des protections différentielles.
  2. Etude de la protection différentielle avec sensibilité variable.
  3. Etude de la protection différentielle avec remise à zéro automatique.
  4. Réglage de la sensibilité de la protection différentielle.
  5. Etude des courts-circuits dans les systèmes triphasés avec protection différentielle de base.
  6. Etude des courts-circuits dans des systèmes triphasés avec protection différentielle de l'impédance de court-circuit.
  7. Etude des courts-circuits dans des systèmes triphasés avec protection différentielle de sensibilité variable.
  8. Etude des courts-circuits dans des systèmes triphasés avec protection différentielle de l'impédance de court-circuit avec une sensibilité variable.
  9. Etude des courts-circuits dans des systèmes triphasés avec protection différentiel à réarmement automatique.
  10. Etude de courts-circuits dans un réseau triphasé avec protection différentielle de l'impédance de court-circuit avec réinitialisation automatique.
  11. Etude de la coordination de l'isolement.
  12. Vérifiez les différences de différents systèmes de réseau à des perturbations.
