AEL-MGTC Application de Construction de Moteurs, Générateurs et Transformateurs

MOTORS, GENERATORS AND TRANSFORMERS CONSTRUCTION APPLICATION - AEL-MGTC

SYSTEMES INNOVANTS

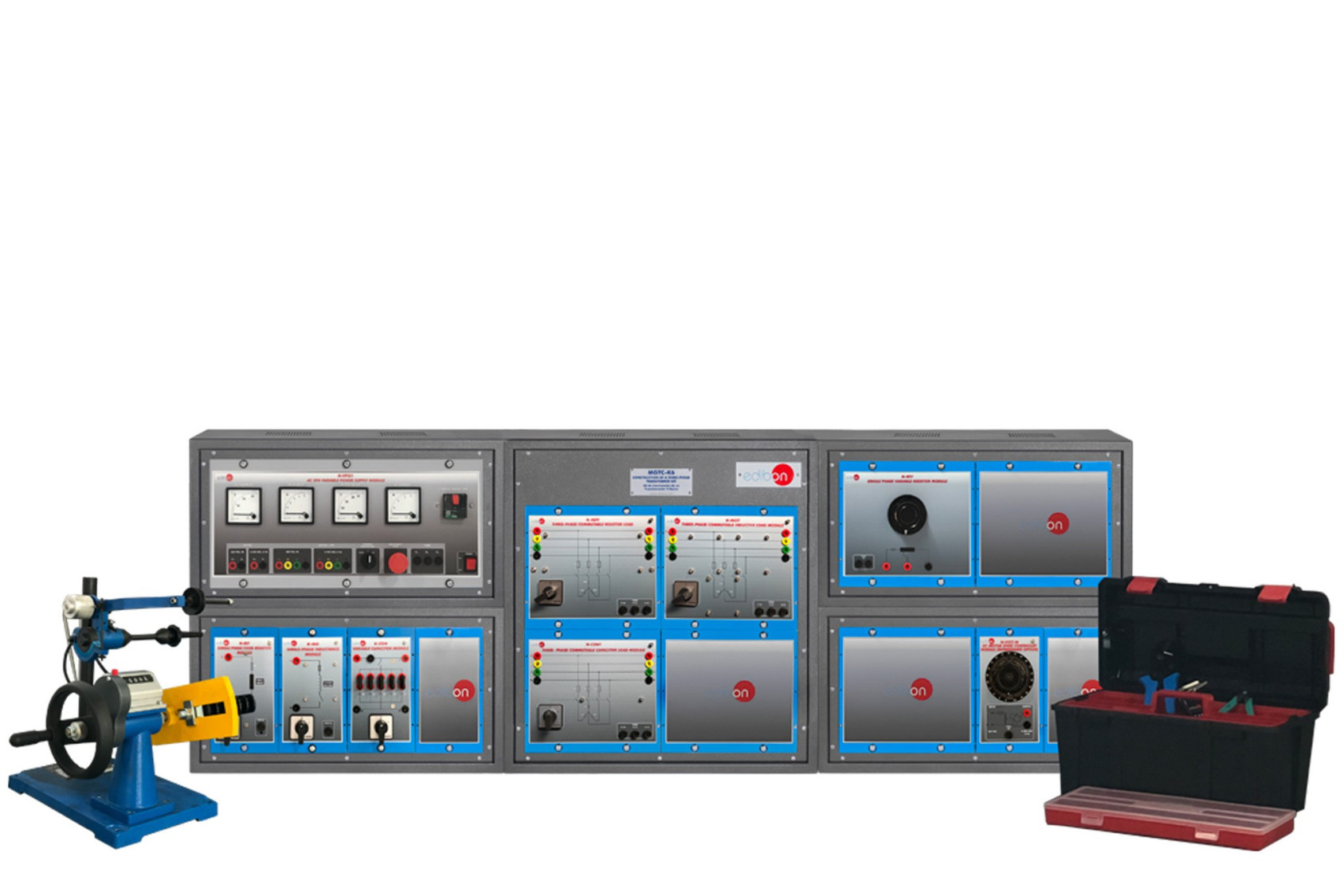

L’Application de Construction de Moteurs, Générateurs et Transformateurs, « AEL-MGTC », a été conçue par EDIBON pour étudier expérimentalement la construction, le bobinage, l’assemblage et la mise en service de machines électriques à courant continu et alternatif, ainsi que de transformateurs monophasés et triphasés. Elle permet d’analyser les configurations de connexion, les champs magnétiques et les paramètres électriques associés à leur fonctionnement.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Application de Construction de Moteurs, Générateurs et Transformateurs, « AEL-MGTC », a été conçue par EDIBON pour assurer une formation expérimentale à la construction électromécanique de machines électriques, en réalisant les différentes étapes nécessaires à la fabrication des enroulements, à l’assemblage des composants, à l’établissement des connexions électriques et à la vérification du fonctionnement. L’utilisateur participe directement au processus de construction de moteurs à courant continu et alternatif et de transformateurs monophasés et triphasés, en acquérant des connaissances sur leurs principes de fonctionnement, les particularités de chaque configuration et les procédures de mise en service.

Le processus commence par la conception et la fabrication des enroulements, conformément aux procédures décrites dans le manuel spécifique de l’unité, qui aborde la conception, la fabrication, la construction et le bobinage des moteurs, générateurs et transformateurs. À cet effet, la Bobineuse Manuelle pour des Moteurs et Transformateurs, « MWMT », est utilisée. Elle dispose de différents gabarits permettant de fabriquer des enroulements de plusieurs tailles et d’un compteur de tours permettant de contrôler le nombre de spires pendant le bobinage. L’unité comprend du fil de cuivre de différentes sections ainsi que la Boîte à Outils, « CHER », nécessaire aux opérations d’assemblage et de connexion.

Une fois les enroulements fabriqués, ils sont installés dans les circuits magnétiques et les machines électriques sont assemblées. Les moteurs sont fournis démontés, avec un rotor et un stator accessibles pour réaliser les exercices de bobinage et d’assemblage. Les transformateurs comprennent des pièces en fer en forme de U permettant de monter les enroulements et de terminer leur construction. Cette méthodologie permet de relier la disposition des bobinages et les éléments constructifs au fonctionnement de chaque machine.

Le Module d’Alimentation AC 3PH, « N-VPS01 », est utilisé pour l’alimentation et la mise en service. Il fournit des tensions alternatives triphasées et continues variables, ainsi qu’une sortie triphasée fixe. Son autotransformateur variable motorisé permet d’augmenter, de diminuer ou de maintenir la tension de sortie au moyen d’un commutateur à trois positions. Les voltmètres et ampèremètres intégrés permettent de surveiller les tensions et les courants d’alimentation en courant alternatif et continu. Le module comprend également des dispositifs de protection électrique et un arrêt d’urgence.

La vérification des machines construites est réalisée à l’aide du Multimètre Numérique, « MED65 », qui permet de mesurer la tension, le courant, la résistance, la capacité et la température. La Boussole, « BRLA », est utilisée pour vérifier les champs magnétiques après l’installation des enroulements. Les mesures électriques et la vérification magnétique peuvent ainsi être mises en relation avec les opérations de construction, de connexion et de mise en service.

Les possibilités expérimentales sont développées à l’aide de sept kits de construction, dont au moins un est requis, selon les machines électriques à étudier :

  • Le MGTC-K1, Kit de Construction d’un Moteur-Générateur CC, permet de fabriquer les enroulements, d’assembler, de câbler et de mettre en service une machine à courant continu, ainsi que d’étudier l’inversion de son sens de rotation. Il comprend le DCMG-KIT et le module de résistance variable N-REV.
  • Le MGTC-K2, Kit de Construction d’un Moteur Asynchrone Triphasé à Cage d’Écureuil, permet d’étudier la fabrication et la disposition des enroulements du stator, le câblage et la mise en service de ce type de moteur à l’aide du ACIMS-KIT.
  • Le MGTC-K3, Kit de Construction d’un Moteur de Reluctance Triphasé, permet de réaliser les opérations de bobinage, d’assemblage, de connexion et de mise en service d’un moteur triphasé à réluctance à l’aide du ACRM-KIT.
  • Le MGTC-K4, Kit de Construction d’un Moteur Asynchrone Triphasé à Rotor Enroulé, permet de fabriquer les enroulements, de les disposer dans le stator, puis de câbler et de mettre en service un moteur asynchrone à rotor bobiné à l’aide du ACWR-KIT.
  • Le MGTC-K5, Kit de Construction d’un Moteur Synchrone Triphasé, permet de réaliser le bobinage, l’assemblage, la connexion et la mise en service d’un moteur synchrone à l’aide du ACSM-KIT. Il comprend le module N-VVCC/M destiné au contrôle de la vitesse des moteurs à courant continu, en tant qu’option intermédiaire.
  • Le MGTC-K6, Kit de Construction d’un Transformateur Triphasé, permet de fabriquer et d’installer les enroulements, de réaliser différentes configurations de connexion et de calculer le rapport de transformation et les chutes de tension. Il comprend le PTSIM-KIT ainsi que les modules de charges résistives, inductives et capacitives N-REFT, N-INDT et N-CONT, permettant d’étudier le comportement du transformateur avec différents types de charges.
  • Le MGTC-K7, Kit de Construction d’un Transformateur Monophasé, permet d’étudier la construction, la connexion et la mise en service d’un transformateur monophasé à l’aide du PSPIM-KIT, ainsi que de calculer le rapport de transformation et les chutes de tension avec des charges résistives, inductives et capacitives au moyen des modules N-REF, N-IND et N-CON.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Vérification de l'alimentation variable N-VPS01.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Quelques pratiques possibles avec le MGTC-K1. Kit de Construction d’un Moteur-Générateur CC.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Disposition des enroulements dans le stator.
  3. Démarrage du moteur-générateur à courant continu.
  4. Câblage du moteur électrique à courant continu.
  5. Changement de sens de rotation de la machine à courant continu.

Quelques pratiques possibles avec le MGTC-K2. Kit de Construction d’un Moteur Asynchrone Triphasé à Cage d’Écureuil.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des bobinages dans le stator.
  3. Mise en service du moteur asynchrone triphasé à cage d'écureuil.
  4. Câblage du moteur triphasé asynchrone à cage d'écureuil.

Quelques pratiques possibles avec le MGTC-K3. Kit de Construction d’un Moteur de Reluctance Triphasé.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des bobinages dans le stator.
  3. Démarrage du moteur triphasé à réluctance.
  4. Câblage du moteur triphasé à réluctance.

Quelques pratiques possibles avec le MGTC-K4.Kit de Construction d’un Moteur Asynchrone Triphasé à Rotor Enroulé.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des bobinages dans le stator.
  3. Démarrage du moteur asynchrone triphasé à rotor bobiné.
  4. Câblage du moteur asynchrone triphasé à rotor bobiné.

Quelques pratiques possibles avec le MGTC-K5. Kit de Construction d’un Moteur Synchrone Triphasé.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des enroulements dans le stator.
  3. Démarrage du Moteur Synchrone Triphasé.
  4. Câblage du Moteur Synchrone Triphasé.

Quelques pratiques possibles avec le MGTC-K6. Kit de Construction d’un Transformateur Triphasé.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des enroulements dans le noyau du transformateur.
  3. Démarrage du transformateur triphasé.
  4. Câblage du transformateur triphasé selon différentes configurations.
  5. Calcul du rapport du transformateur selon différentes configurations.
  6. Calculs de chute de tension avec charges résistives, inductives et capacitives.

Quelques pratiques possibles avec le MGTC-K7. Kit de Construction d’un Transformateur Monophasé.

  1. Construction des bobinages à l'aide d'un bobinoir manuel.
  2. Placement des enroulements dans le noyau du transformateur.
  3. Démarrage du transformateur monophasé.
  4. Câblage du transformateur monophasé.
  5. Calcul du rapport du transformateur.
  6. Calculs de chute de tension avec charges résistives, inductives et capacitives.
