M99 Unité de Circuits Analogiques

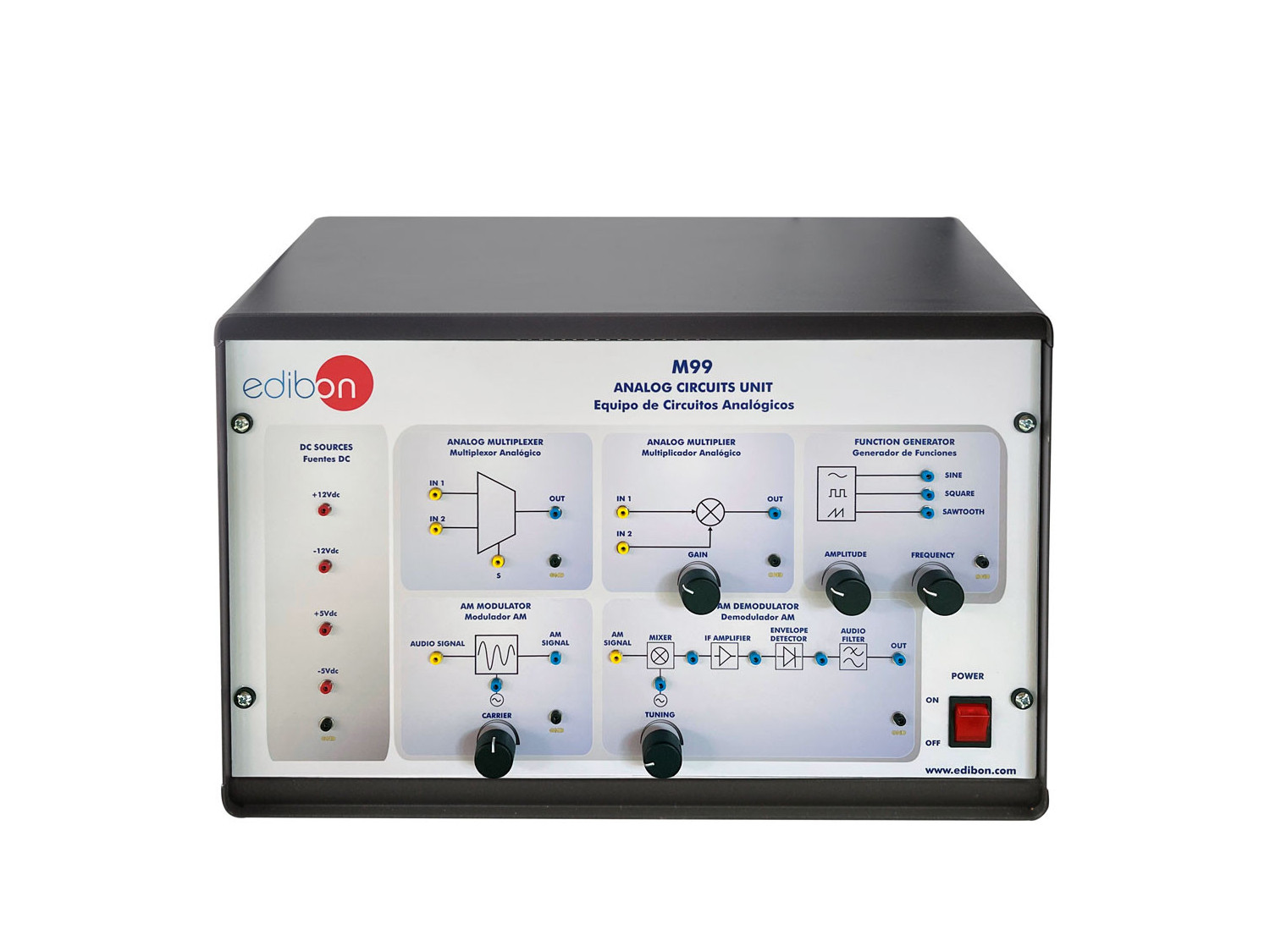

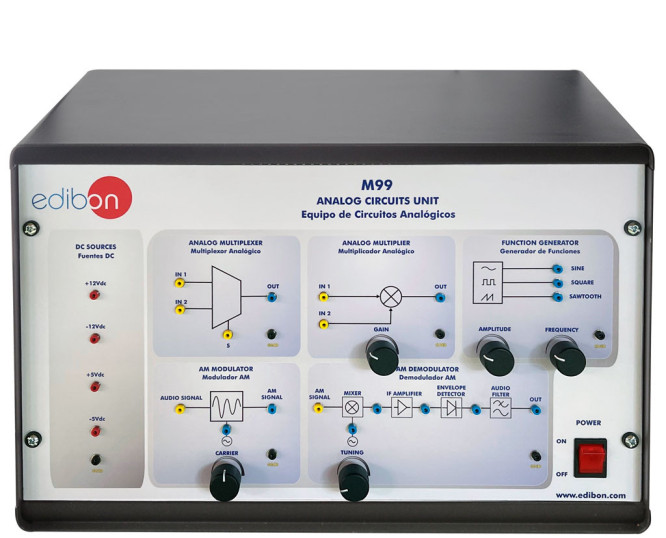

L'Unité de Circuits Analogiques, "M99", conçue par EDIBON, permet de faire différentes pratiques liées à l'électronique de base. L'unité comporte différentes parties : multiplexeur analogique, multiplicateur analogique, générateur de fonctions, modulateur AM et démodulateur AM.

L'unité "M99" se compose principalement de :

• Multiplexeur analogique. Il permet à l'utilisateur de choisir entre deux signaux analogiques IN1 et IN2. Il existe un signal de commande numérique S pour sélectionner le signal d'entrée.
• Multiplicateur analogique. Comprend un potentiomètre pour contrôler le gain du multiplicateur.
• Générateur de fonctions. Il permet à l'utilisateur de générer trois types différents : sinusoïdal, carré et en dents de scie. La fréquence et l'amplitude des signaux peuvent être réglées à l'aide des potentiomètres.
• Modulateur AM. Il permet à l'utilisateur de générer un signal AM. La fréquence du signal porteur peut être sélectionnée à l'aide du potentiomètre. Le signal porteur peut être observé à l'aide du terminal bleu.
• Démodulateur AM. Il permet à l'utilisateur de démoduler un signal AM. Le démodulateur est divisé en différents blocs : mélangeur, amplificateur FI, détecteur d'enveloppe et filtre audio. La fréquence de l'oscillateur local généré pour l'accord peut être sélectionnée à l'aide du potentiomètre. Toutes les sorties de ces blocs peuvent être observées à l'aide des bornes bleues.

L'unité est fournie avec un ensemble de pratiques à travers lesquelles l'utilisateur comprendra comment travailler avec différents circuits électroniques.
