WIT-IEP Unité de Câblage des Protections Électriques Industrielles

WIRING INSTALLATION TRAINING FOR INDUSTRIAL ELECTRICAL PROTECTIONS - WIT-IEP

SYSTEMES INNOVANTS

L'Unité de Câblage des Protections Électriques Industrielles, « WIT-IEP », a été conçue par EDIBON pour l'étude expérimentale du montage, du câblage et du fonctionnement des protections électriques. Elle permet d'analyser leurs connexions, leurs conditions de fonctionnement, les courants et les temps de déclenchement, les courbes de protection et la sélectivité à travers des essais d'injection de courant et différentes configurations d'installation.

Voir description générale

NOUVELLES LIÉES

Description Générale

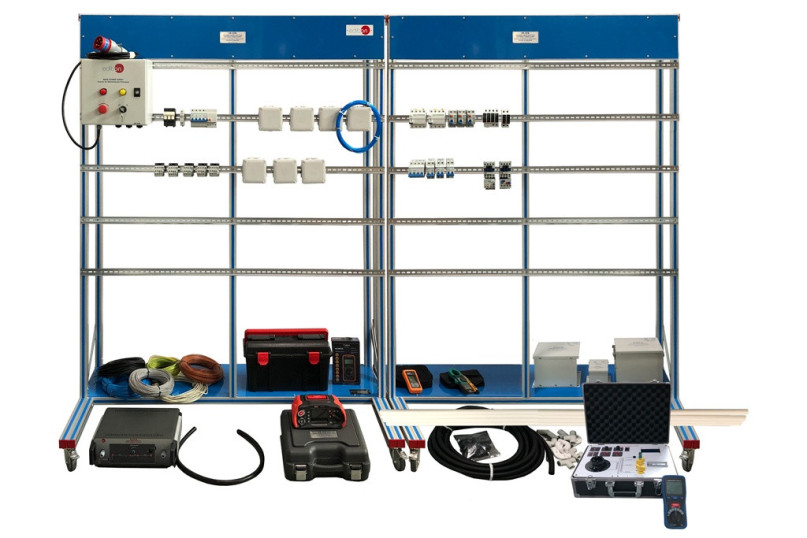

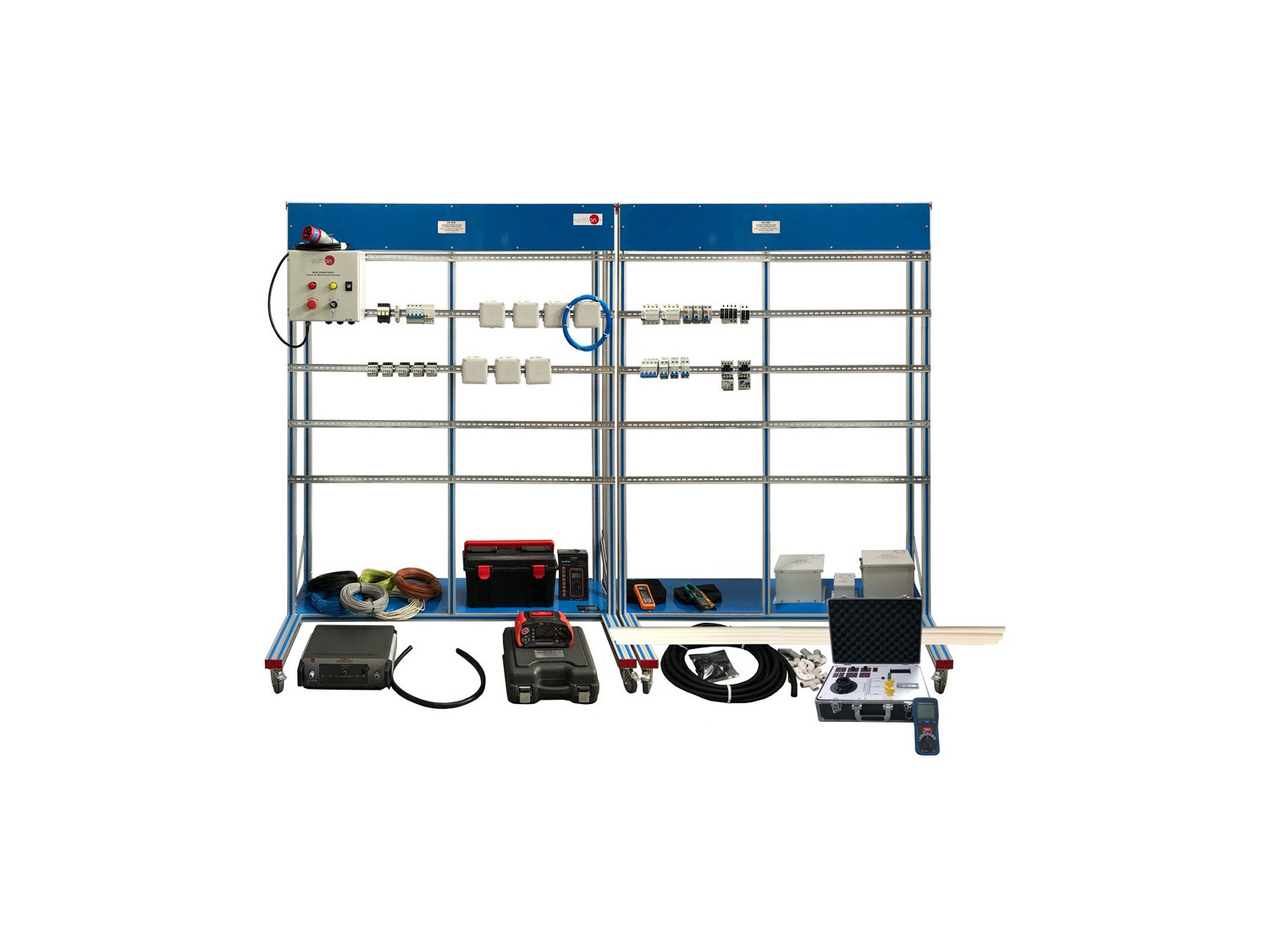

L'Unité de Câblage des Protections Électriques Industrielles, « WIT-IEP », a été conçue par EDIBON pour assurer une formation expérimentale à l'installation, au câblage et aux essais des dispositifs de protection utilisés dans les installations électriques industrielles. Grâce au montage de circuits et à la réalisation d'essais de fonctionnement, elle permet d'identifier les connexions de chaque dispositif, d'analyser son comportement dans différentes conditions électriques et de vérifier ses caractéristiques de déclenchement et sa sélectivité. Les étudiants acquièrent ainsi des connaissances sur l'intégration des protections, l'identification des défauts et les procédures d'installation et de vérification des tableaux électriques.

L'unité comprend le Cadre de Montage avec Alimentation Électrique Sûre, « FP-STR », qui constitue la structure de travail destinée au montage et au raccordement des différents composants. Ses trois profilés en aluminium permettent d'organiser plusieurs configurations et à différents étudiants de travailler simultanément. Les fixations facilitent la modification des montages électriques. L'alimentation triphasée s'effectue au moyen d'un boîtier électrique de sécurité équipé de protections différentielle et magnétothermique, d'un bouton d'arrêt d'urgence et d'un témoin de présence de tension.

La préparation des installations s'effectue à l'aide du Kit d’Installation de Chargeur, « FP-KIT-1 », qui comprend un tableau électrique, un dispositif de protection magnétothermique différentiel et des fusibles à cartouche avec leur porte-fusible triphasé. Le Kit de Câblage Électrique, « FP-KIT-4 », fournit les conducteurs nécessaires aux raccordements, tandis que le Kit de Tuyaux et Raccords pour Câblage, « FP-KIT-10 », permet de réaliser le cheminement des câbles à travers les conduits et les boîtes de dérivation. Les contacteurs de 400 VCA du « FP-KIT-9 » permettent d'intégrer aux montages électriques des contacteurs tripolaires équipés de bobines de commande et de contacts auxiliaires.

L'étude des protections différentielles s'effectue avec le Kit de Commutateurs Différentiels, « FP-KIT-24 », qui comprend des dispositifs bipolaires et tétrapolaires de type A et AC, présentant différentes sensibilités, ainsi qu'un dispositif différentiel sélectif. Ces configurations permettent d'identifier les connexions, de comparer les caractéristiques des protections et de vérifier leur fonctionnement et leur sélectivité.

Le Kit d'Interrupteur Magnétothermique, « FP-KIT-25 », comprend des disjoncteurs bipolaires et tétrapolaires de différents calibres et présentant des courbes de déclenchement B et C. Il permet d'étudier le câblage des protections dans des installations avec ou sans conducteur neutre et de mettre en relation leurs conditions de fonctionnement avec leurs caractéristiques de déclenchement.

Pour l'étude de la protection contre les surcharges, le Kit de Relais Thermique, « FP-KIT-27 », comprend un relais thermique et un relais thermique électronique triphasés, dont les courants de déclenchement sont réglables, avec des contacts auxiliaires et des contacteurs associés. Ces dispositifs permettent d'étudier leurs raccordements et de régler leurs seuils de déclenchement. Le Kit de Protection Contre Les Surtensions, « FP-KIT-28 », comprend un dispositif de protection contre les surtensions transitoires de classe 2 afin d'étudier son installation et son câblage.

La vérification expérimentale des protections est réalisée à l'aide du Kit de Test de Protections Électriques, « FP-KIT-30 », qui comprend des équipements d'injection de courant réglable. L'injection de courant différentiel permet de vérifier le fonctionnement des dispositifs différentiels, tandis que l'injection de courant destinée aux disjoncteurs magnétothermiques permet d'analyser les relations entre courant et temps de déclenchement, d'étudier les courbes B et C et de vérifier la sélectivité des protections.

L'unité permet de réaliser des travaux pratiques d'identification, de montage et de câblage des protections différentielles, magnétothermiques, thermiques et contre les surtensions, ainsi que des essais de fonctionnement et de réglage. Elle est fournie avec un manuel spécifique présentant les principes théoriques et les procédures pratiques d'installation et de câblage. La Boîte à Outils, « CHER », est nécessaire mais non incluse.

Aditionnellement, afin d'élargir les possibilités expérimentales, plusieurs éléments supplémentaires recommandés, non inclus, peuvent être incorporés : le Multimètre Numérique, « MED65 », et le Kit de Mesure, « FP-KIT-5 », pour les mesures et vérifications électriques, le Kit de Tube Rigide, « FP-KIT-10/B », pour d'autres configurations de pose de conduits, le Kit de Transformateur d'Isolant, « FP-KIT-26 », pour les travaux pratiques d'installation et de câblage de transformateurs monophasés et triphasés, le Kit de Ligne Triphasée avec Simulation de Panne, « FP-KIT-31 », pour étudier les défauts à la terre et la sélectivité par simulation de défauts, et le Kit d'Installation Au Sol, « FP-KIT-29 », qui comprend une résistance de mise à la terre variable et un collecteur de terre.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Identification des connexions et du câblage du disjoncteur différentiel bipolaire de type AC.
  2. Identification des connexions et câblage du disjoncteur différentiel bipolaire de type A.
  3. Identification des connexions et câblage du disjoncteur différentiel tétrapolaire de type A.
  4. Identification des connexions et du câblage du disjoncteur magnétothermique bipolaire.
  5. Identification des connexions et du câblage du disjoncteur magnétothermique bipolaire.
  6. Identification des connexions et du câblage du disjoncteur magnétothermique pour les installations avec neutre.
  7. Identification des connexions et du câblage du disjoncteur magnétothermique pour les installations sans neutre.
  8. Identification des connexions et câblage du relais thermique.
  9. Identification des connexions et câblage du relais électronique pour les surcharges.
  10. Identification des connexions et du câblage du suppresseur de tension transitoire.
  11. Installation d’un transformateur d’isolement (nécessite le FP-KIT-26, non inclus).
  12. Installation des fusibles de protection.
  13. Vérification du degré sélectif des protections électriques.
  14. Vérification du courant/temps de déclenchement du disjoncteur magnétothermique selon la courbe de déclenchement C.
  15. Vérification du courant/temps de déclenchement du disjoncteur magnétothermique selon la courbe de déclenchement B.
  16. Réglage du courant de déclenchement du relais thermique.
  17. Réglage du courant de déclenchement du relais électronique pour les surcharges.
  18. Câblage du transformateur monophasé (nécessite le FP-KIT-26, non inclus).
  19. Câblage du transformateur triphasé (nécessite le FP-KIT-26, non inclus).
  20. Simulation de défaut à la terre et sélectivité des protections (nécessite le FP-KIT-31, non inclus).
  21. Injection de courant différentiel pour le fonctionnement des disjoncteurs différentiels (en option).
  22. Injection de courant pour le fonctionnement des disjoncteurs magnétothermiques (en option).
  23. Simulation de défaut à la terre avec une unité multifonction (nécessite le FP-KIT-31, non inclus).

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
