EEST Unité d´ Énergie Solaire Thermique

THERMAL SOLAR ENERGY UNIT - EEST

SYSTEMES INNOVANTS

L'Équipement d´Énergie Solaire Thermique, "EEST", permet de démontrer de manière illustrative le chauffage solaire thermique de l'eau sanitaire.

Voir description générale

Description Générale

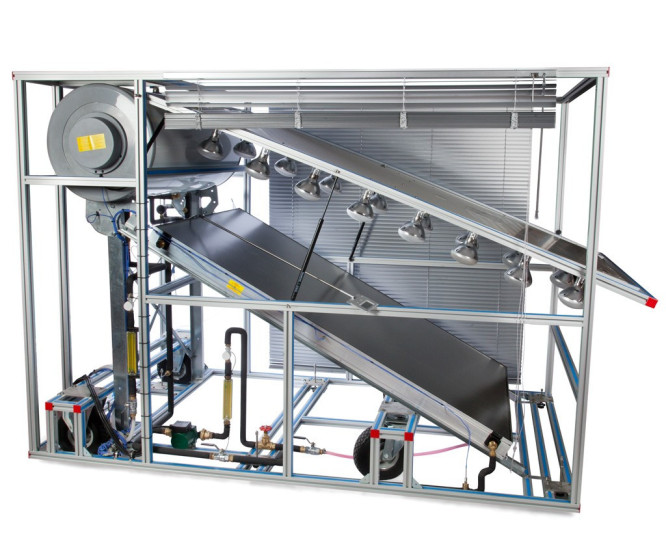

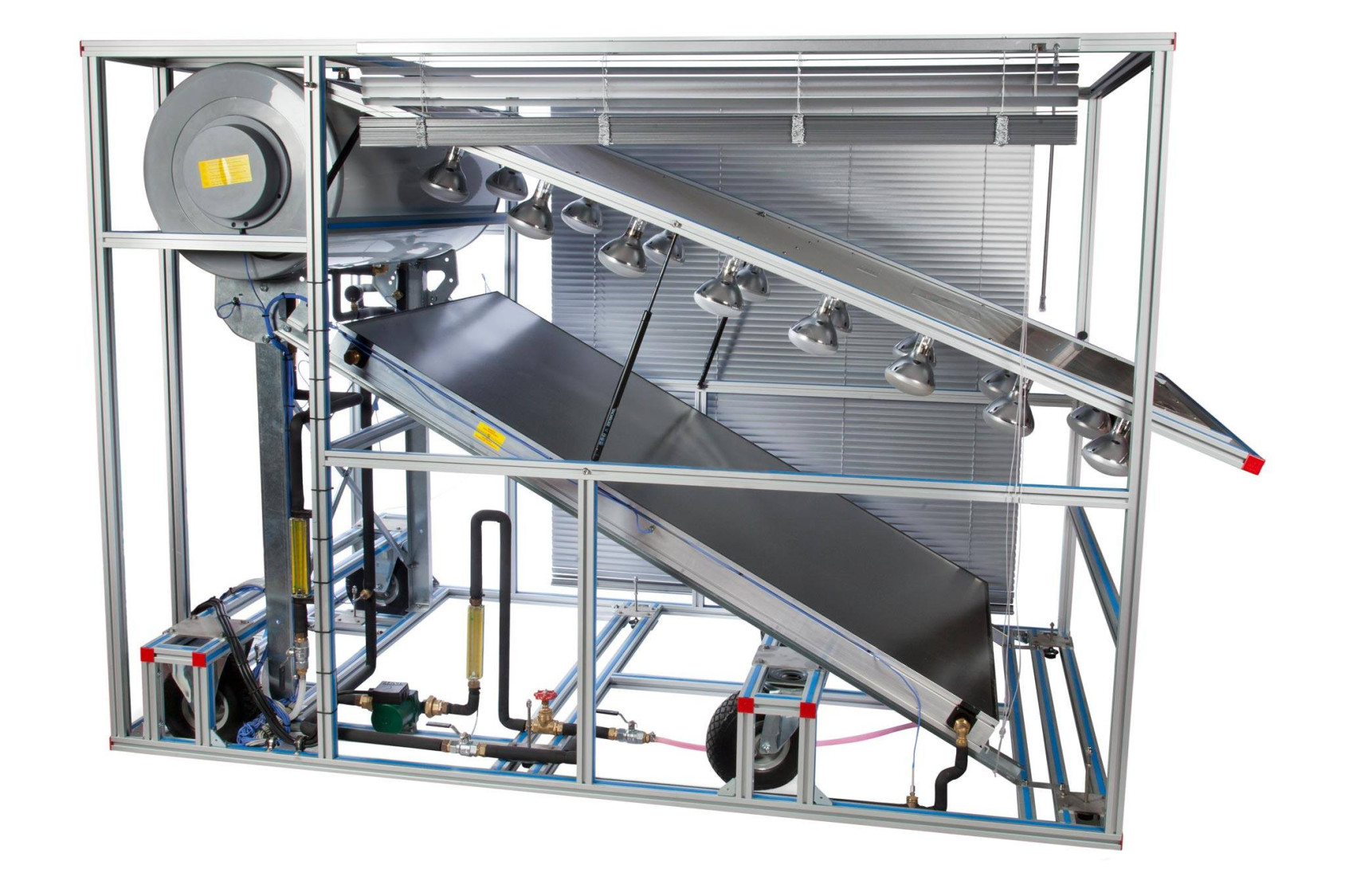

L’Équipement d´Énergie Solaire Thermique, "EEST", est un système qui transforme l’énergie solaire en énergie thermique utile. Cet équipement utilise le système solaire par thermosiphon pour l’installation du chauffage de l’eau, ou le système de pompage traditionnel. Dans les deux cas, l’énergie thermique absorbée est donnée par le rayonnement solaire. Dans notre cas, cela se fait par l’intermédiaire d’un panneau avec des sources lumineuses puissantes.

L’équipe de l’EEST se compose des éléments suivants:

  • Capteur solaire thermique.
  • Réservoir d’accumulateur.
  • Simulateur solaire.
  • Système de pompage.

Le capteur solaire est monté sur une structure en aluminium et le fluide (eau) circule dans des tubes en cuivre. Il a été développé de tels de sorte que la géométrie de la surface permet une absorption avec une efficacité maximale.

Le réservoir de l’accumulateur est protégé par un matériau anticorrosion. Il dispose d’une résistance contrôlée par ordinateur (PC) à l’aide d’un dispositif de sécurité pour éviter les surchauffes.

Les lampes du simulateur solaire émettent un rayonnement similaire à celui du soleil et permet d’effectuer une série de pratiques en laboratoire. La lumière se transforme en chaleur dans le capteur solaire et est transmise au liquide caloporteur. Trois configurations différentes peuvent être simulées avec la fonction simulateur solaire: toutes les lampes sont allumées, la moitié des lampes sont en zigzag, ou avec une seule lampe allumée.

De plus, l’équipement comprend une pompe qui permet la convection forcée du liquide porteur de la chaleur à travers le réservoir de stockage.

L’équipement est équipé de capteurs et de compteurs pour enregistrer les paramètres pertinents (température et débit) et comprend des vannes pour sécurité de surpression.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude du fonctionnement du thermosiphon.
  2. Etude du profil d’éclairage des lampes.
  3. Etude de la performance du panneau solaire.
  4. Etude de l’influence de l’angle d’inclinaison du panneau des lampes sur les rendements de l’équipement.
  5. Etude de la relation entre le débit et la température.
  6. Etude du bilan énergétique du capteur solaire.
  7. Etude du bilan énergétique du réservoir de l’accumulateur.
  8. Détermination expérimentale de l’efficacité.
  9. Etude de l’influence de l’angle d’incidence sur la température.
