EDAS/VIS-1.25 Système EDIBON d’Acquisition de Données et d’Instrumentation Virtuelle (1.250.000 échantillons/s)

Le Système EDIBON d’Acquisition de Données et d’Instrumentation Virtuelle (vitesse : 1 250 000 échantillons/s), « EDAS/VIS-1.25 », conçu par EDIBON, permet l’acquisition, la visualisation, l’enregistrement et l’analyse de signaux électriques à haute fréquence provenant de différents processus expérimentaux. L’unité établit le lien entre le phénomène physique et sa représentation numérique, facilitant la compréhension des principes d’échantillonnage rapide, de l’analyse temporelle et de l’analyse fréquentielle dans les systèmes électroniques et de communications.

Ce système est particulièrement adapté à la formation avancée et à la recherche, car il permet de travailler avec des signaux rapides et des phénomènes transitoires nécessitant des taux d’échantillonnage élevés. L’utilisateur peut observer en temps réel l’évolution des variables mesurées, analyser leur comportement dynamique avec une haute résolution temporelle et stocker les données acquises pour un traitement, une comparaison et une validation expérimentale ultérieurs.

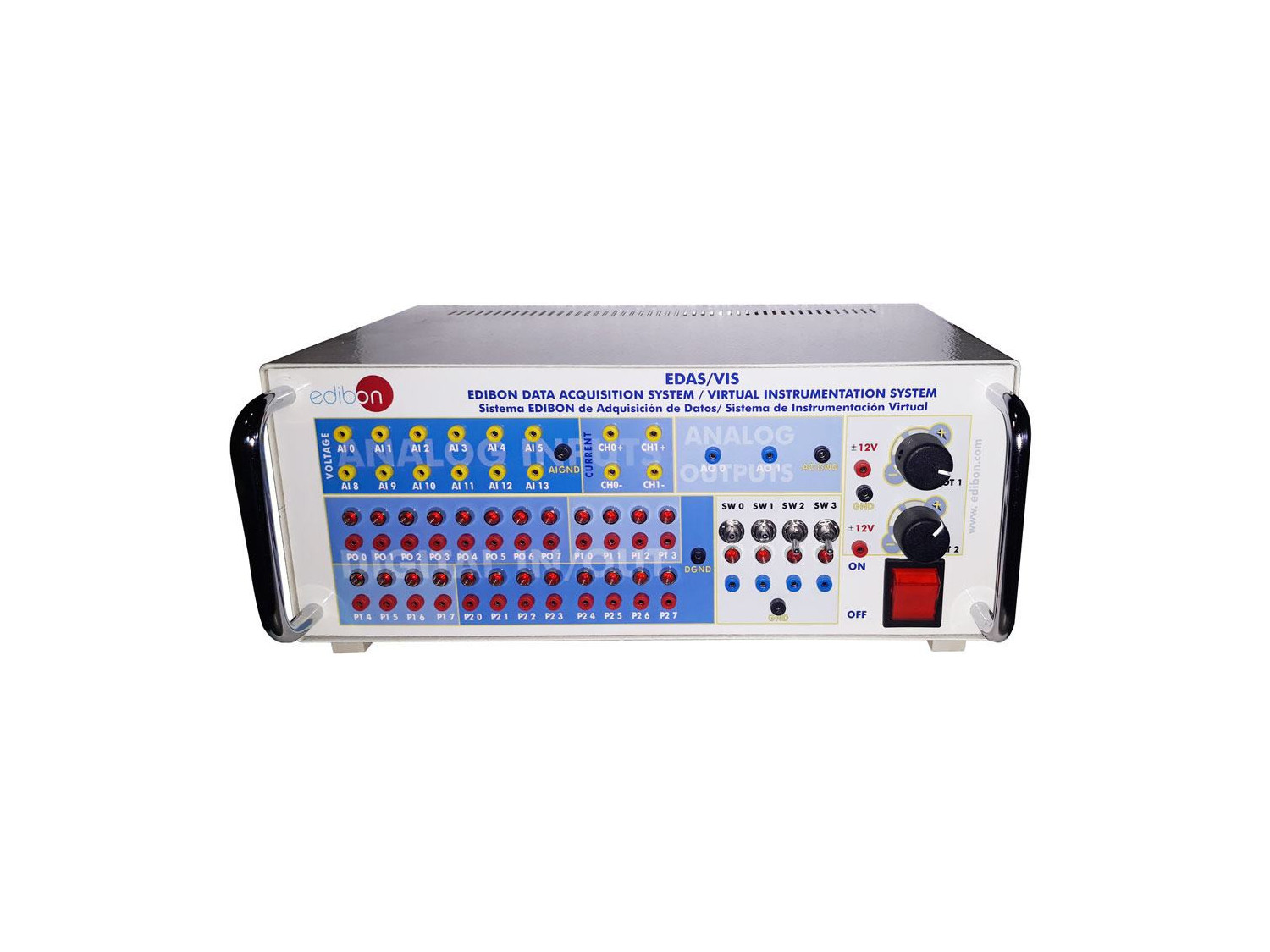

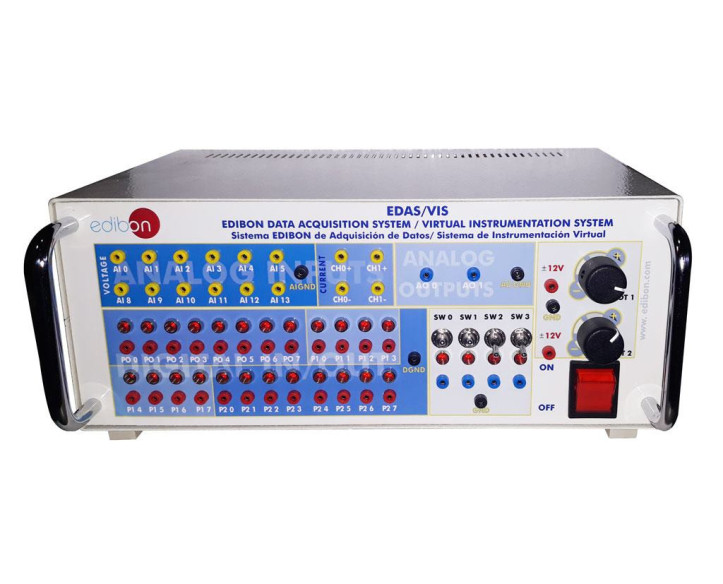

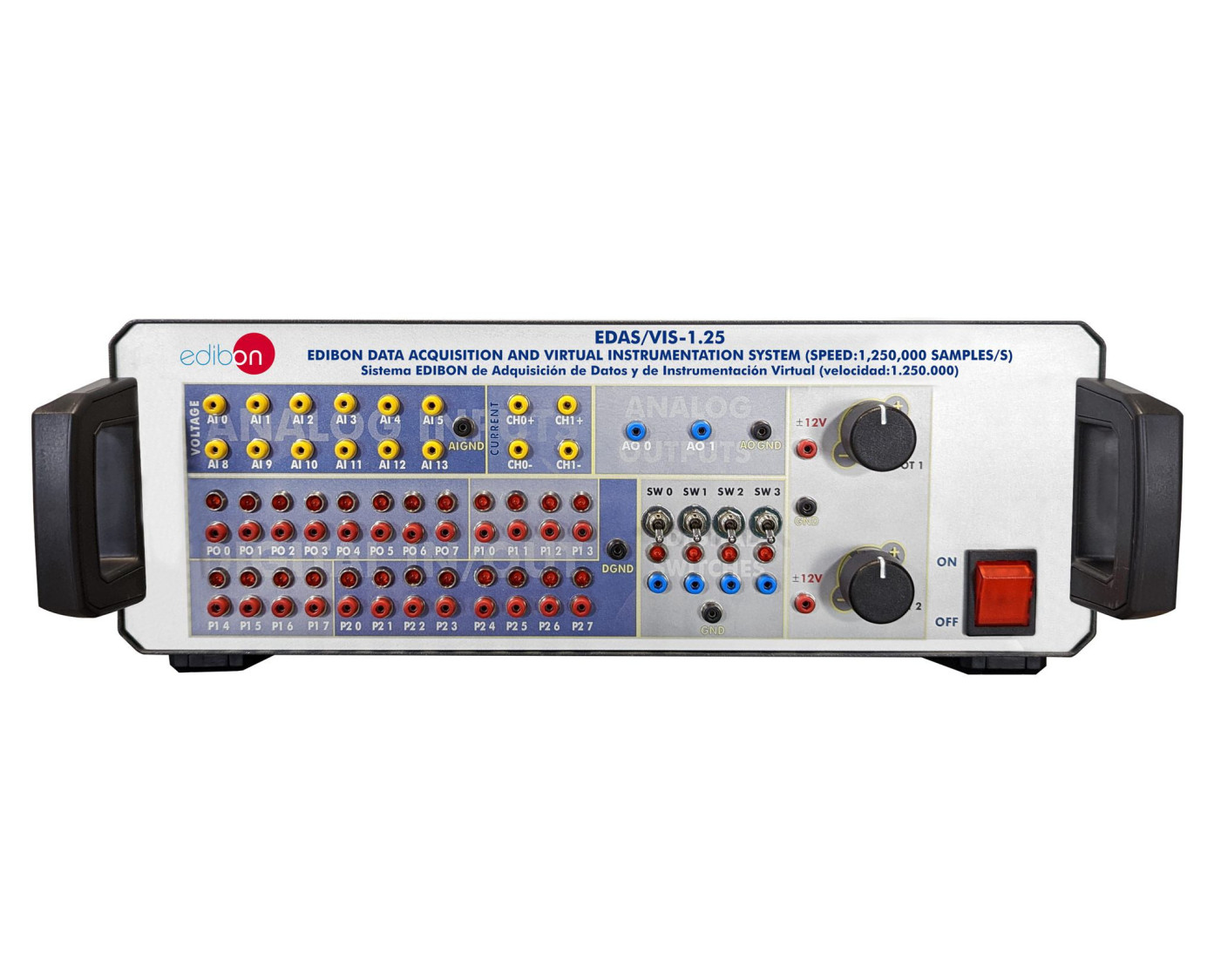

L’unité est constituée d’un dispositif d’acquisition de données connecté à un ordinateur et intègre des entrées analogiques, des sorties analogiques, des entrées/sorties numériques, des potentiomètres et des interrupteurs. Cette architecture permet une configuration flexible et une adaptation à une large gamme d’essais expérimentaux. Les entrées analogiques assurent la mesure précise de signaux à haute vitesse, tandis que les sorties analogiques et numériques permettent la génération et le contrôle de signaux. Les éléments manuels facilitent l’introduction de variations contrôlées pendant les essais.

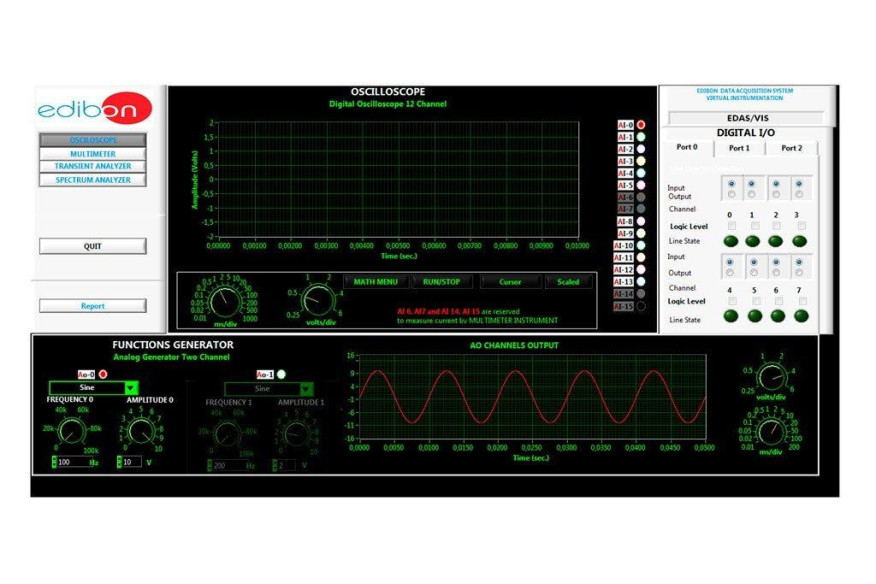

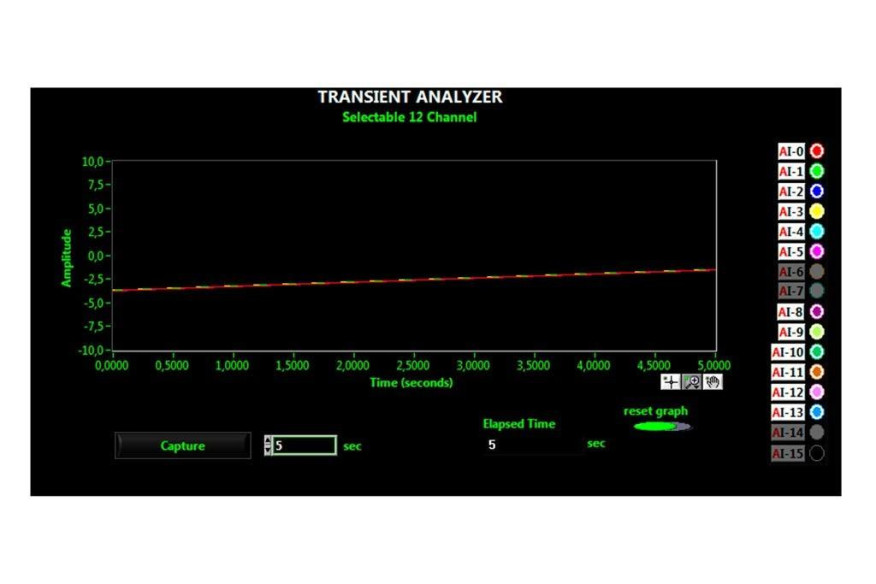

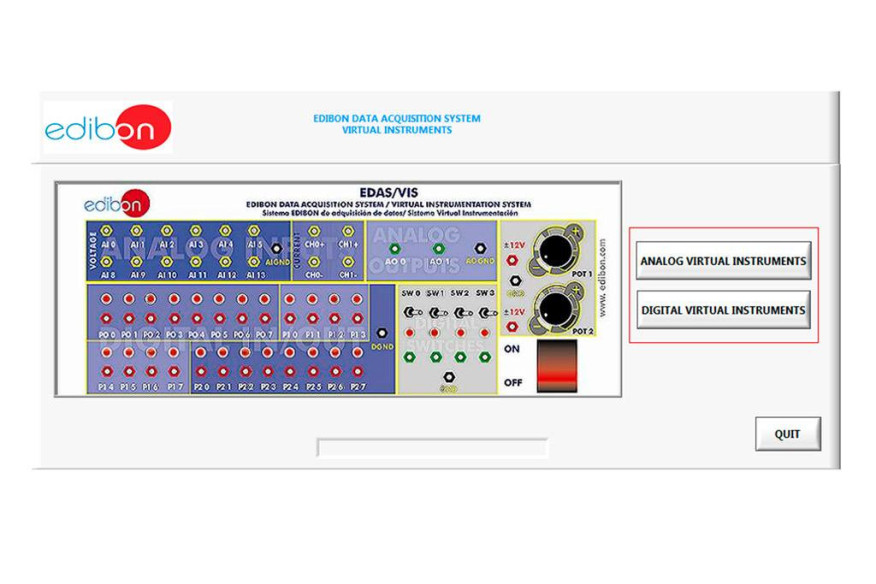

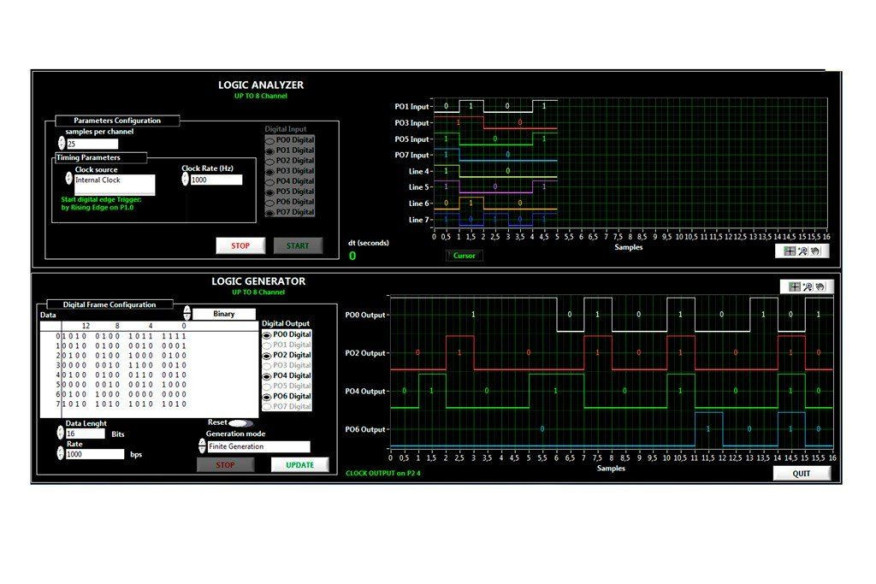

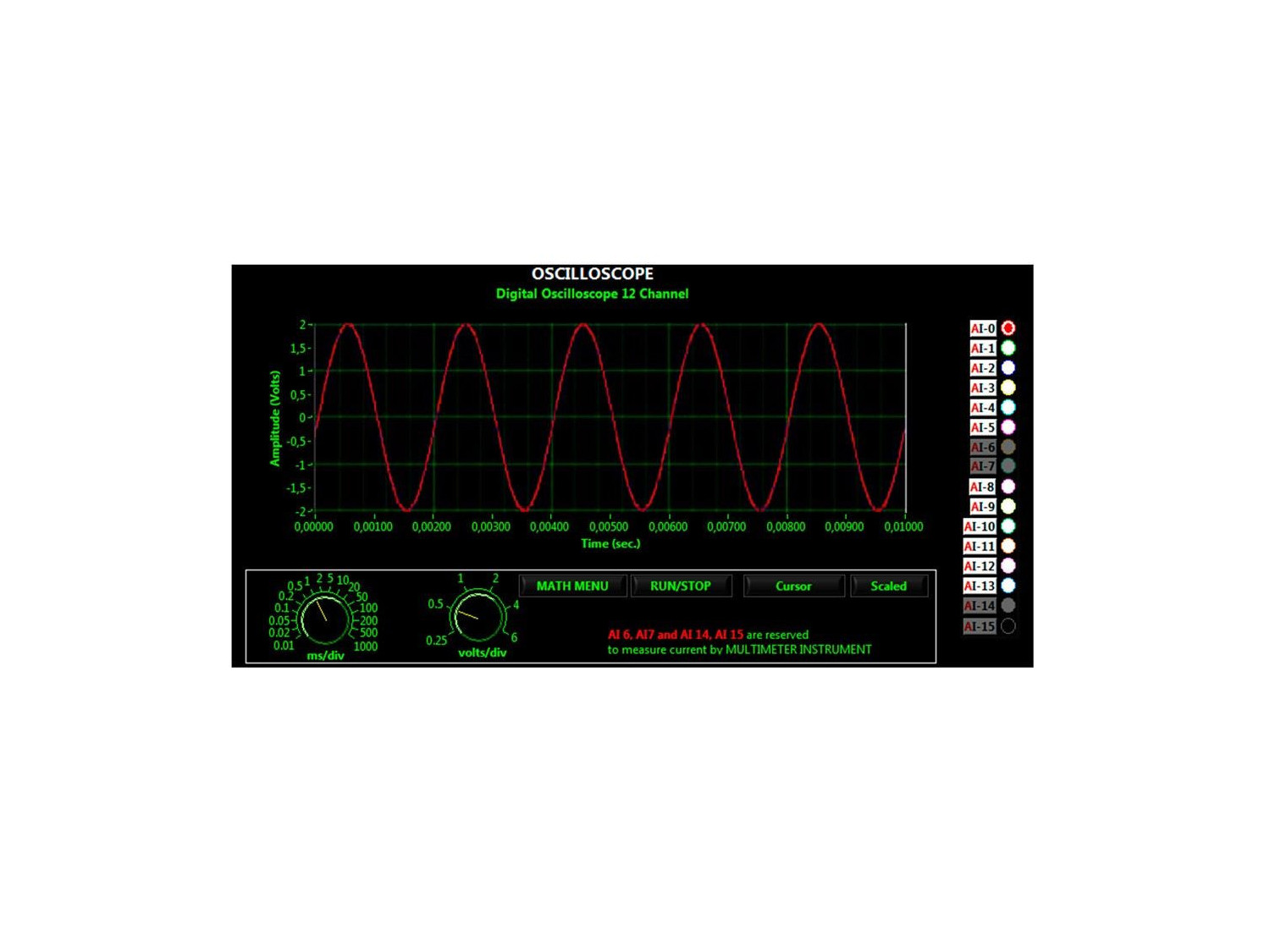

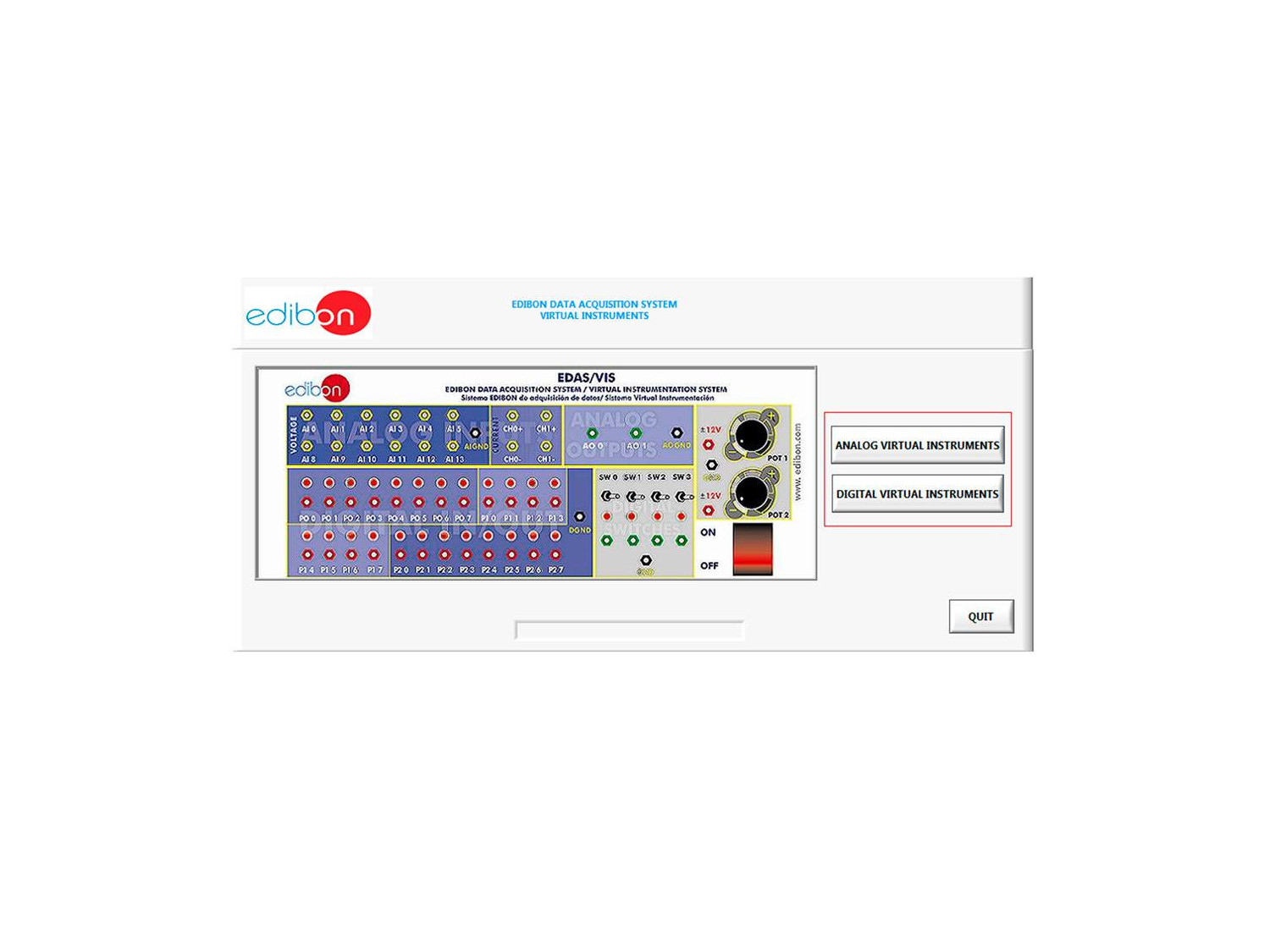

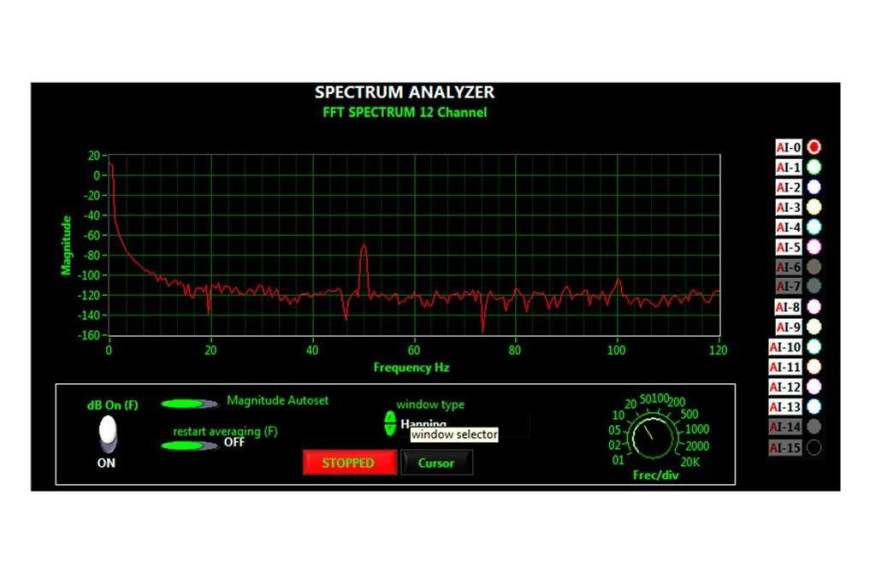

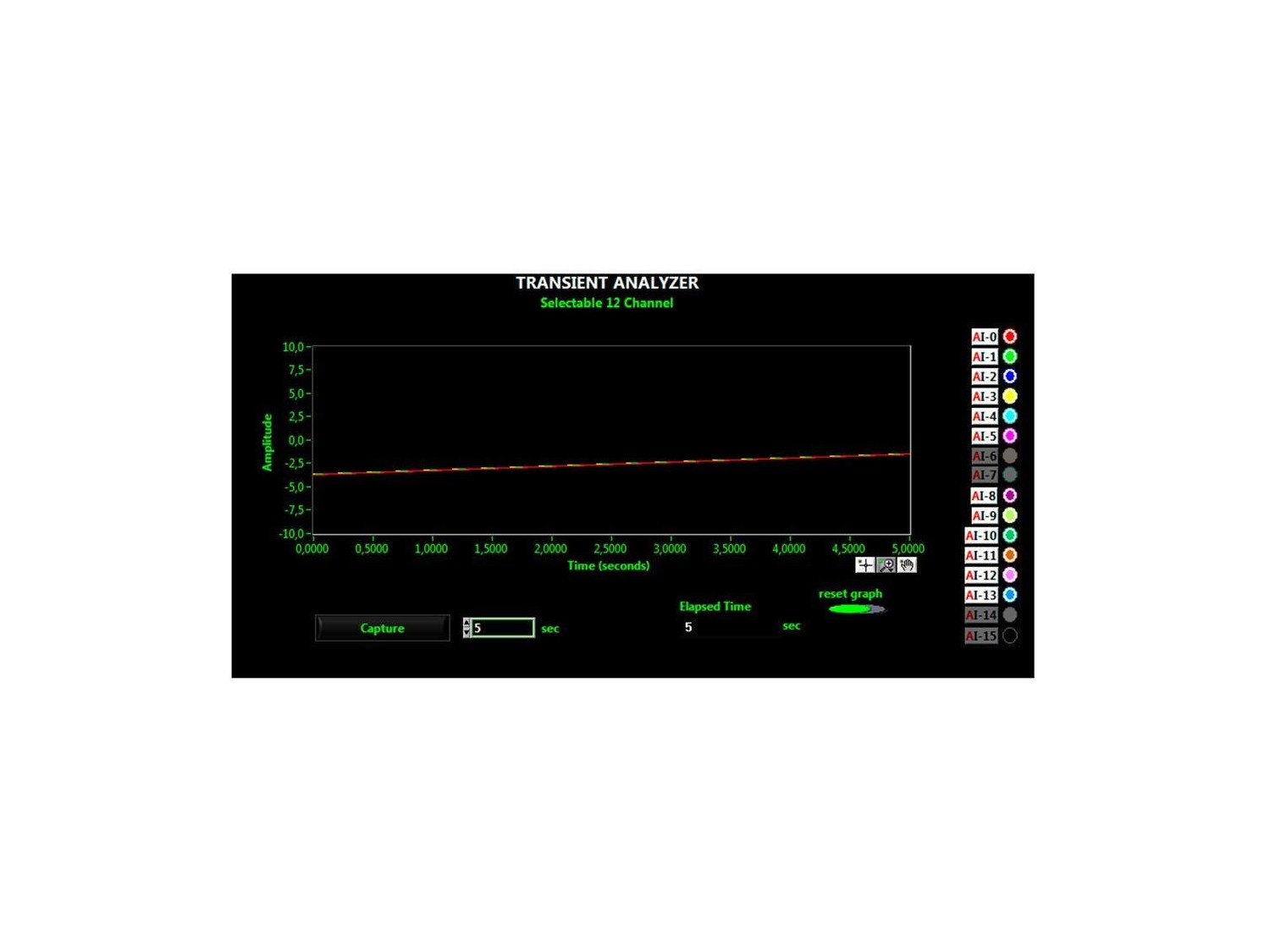

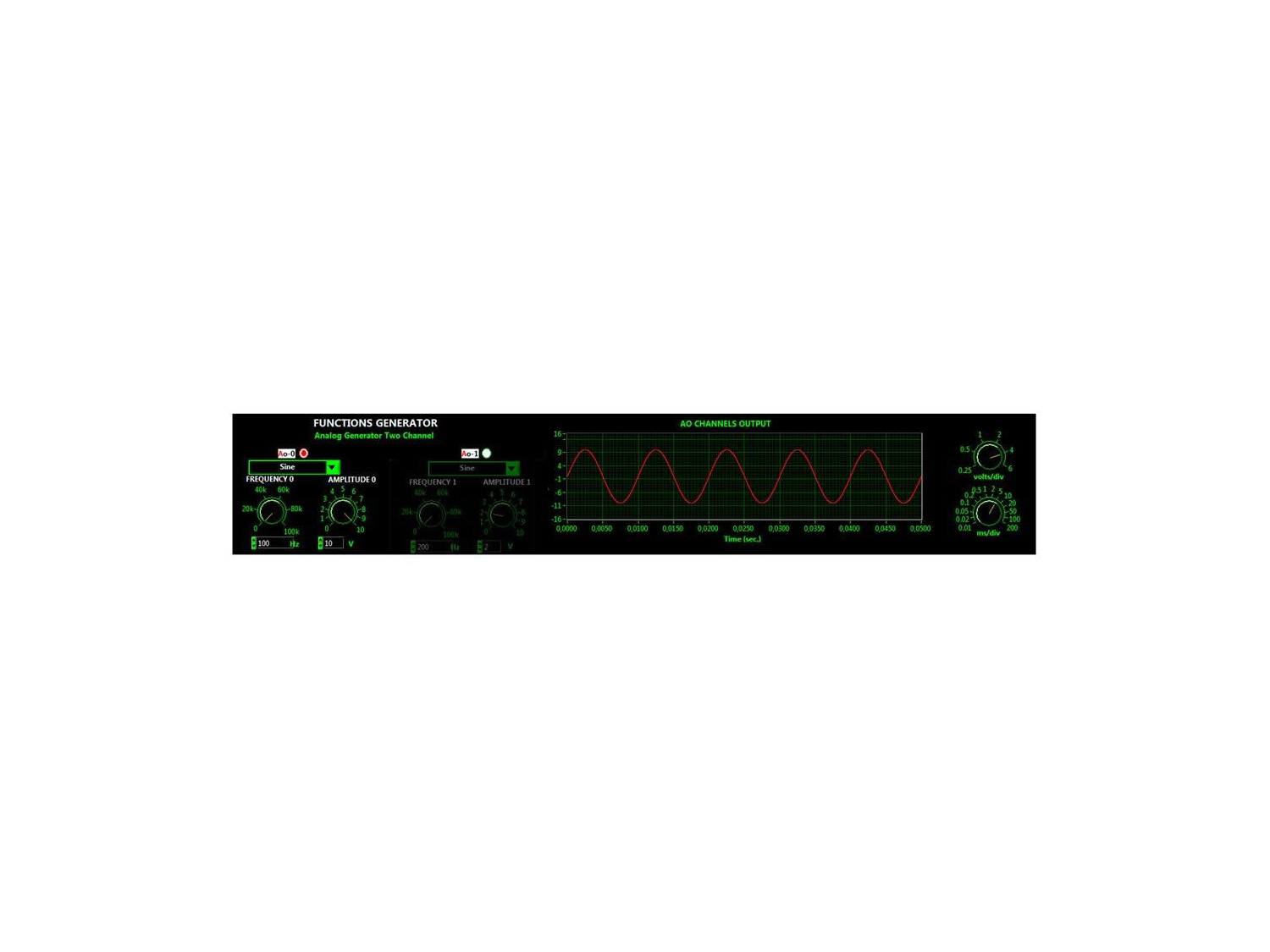

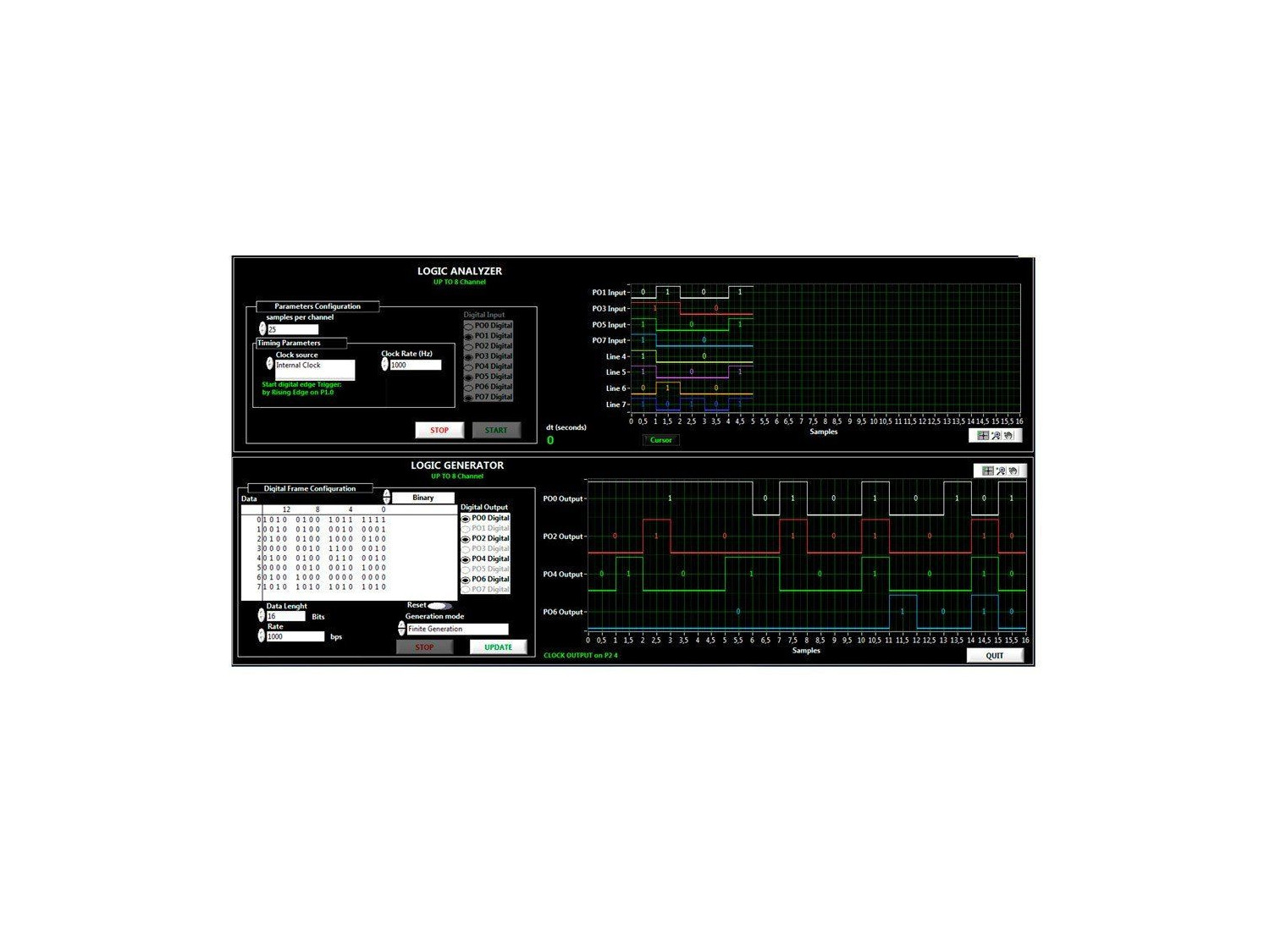

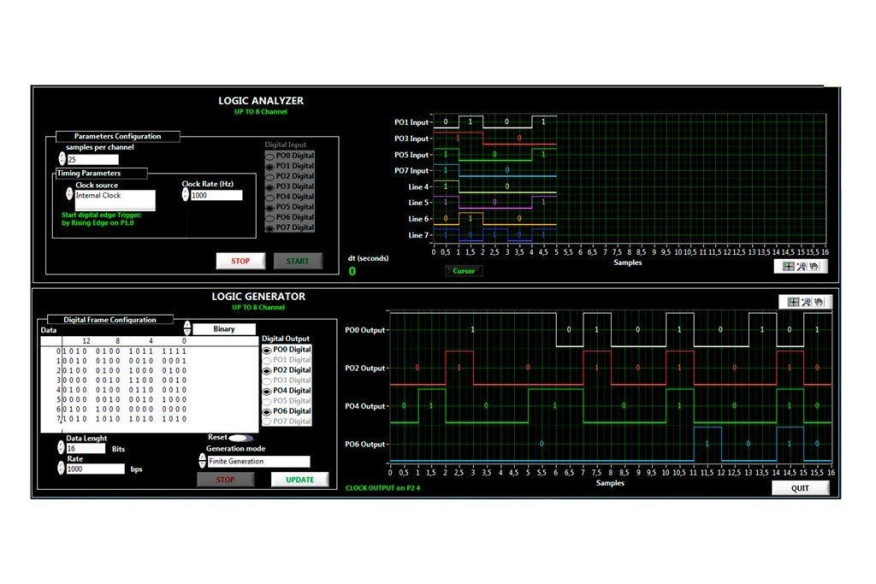

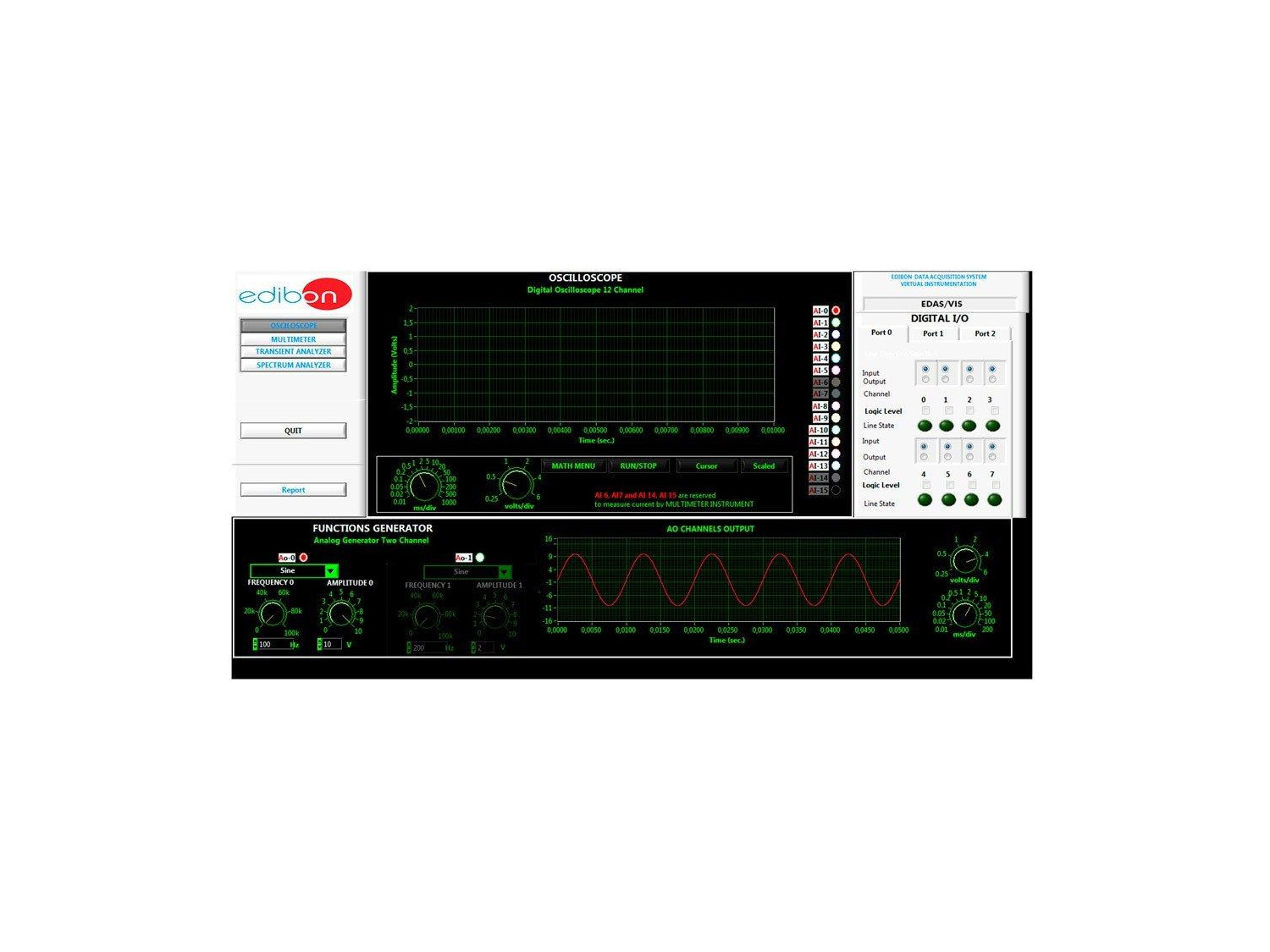

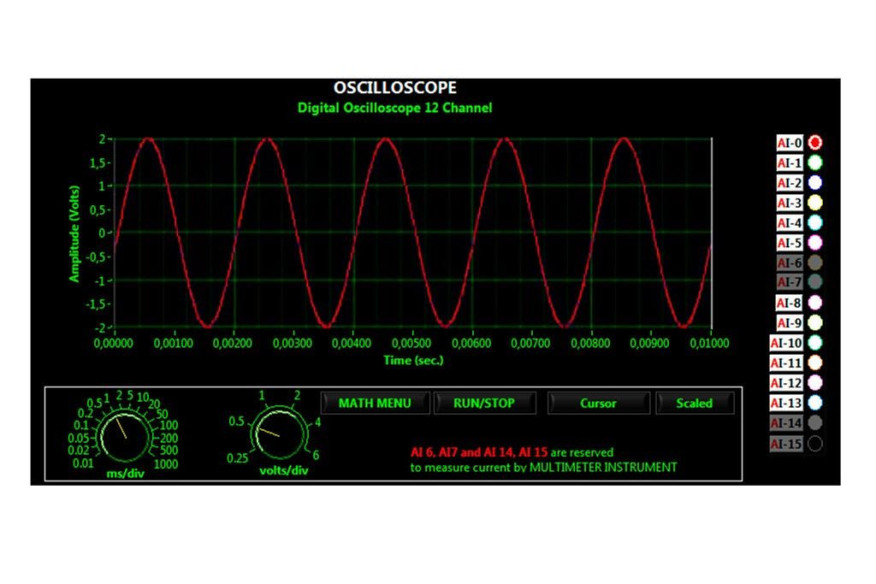

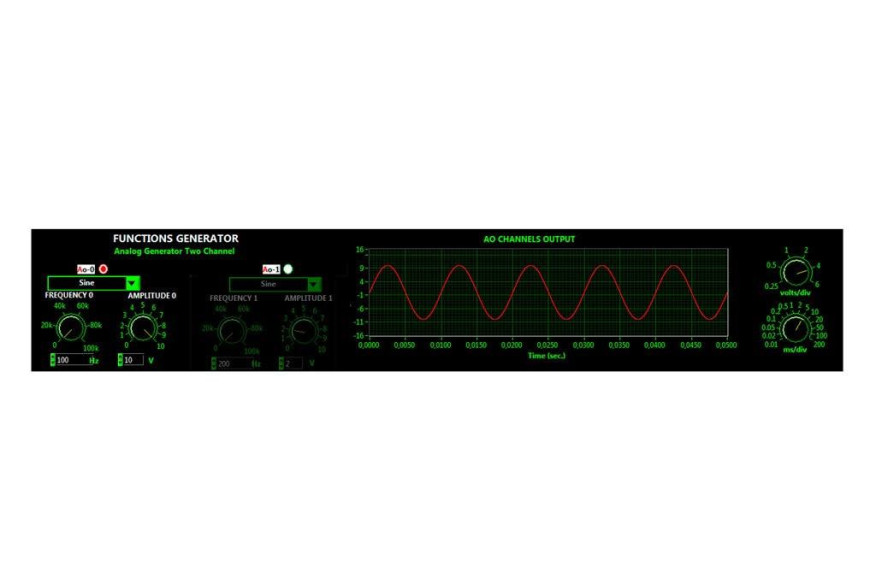

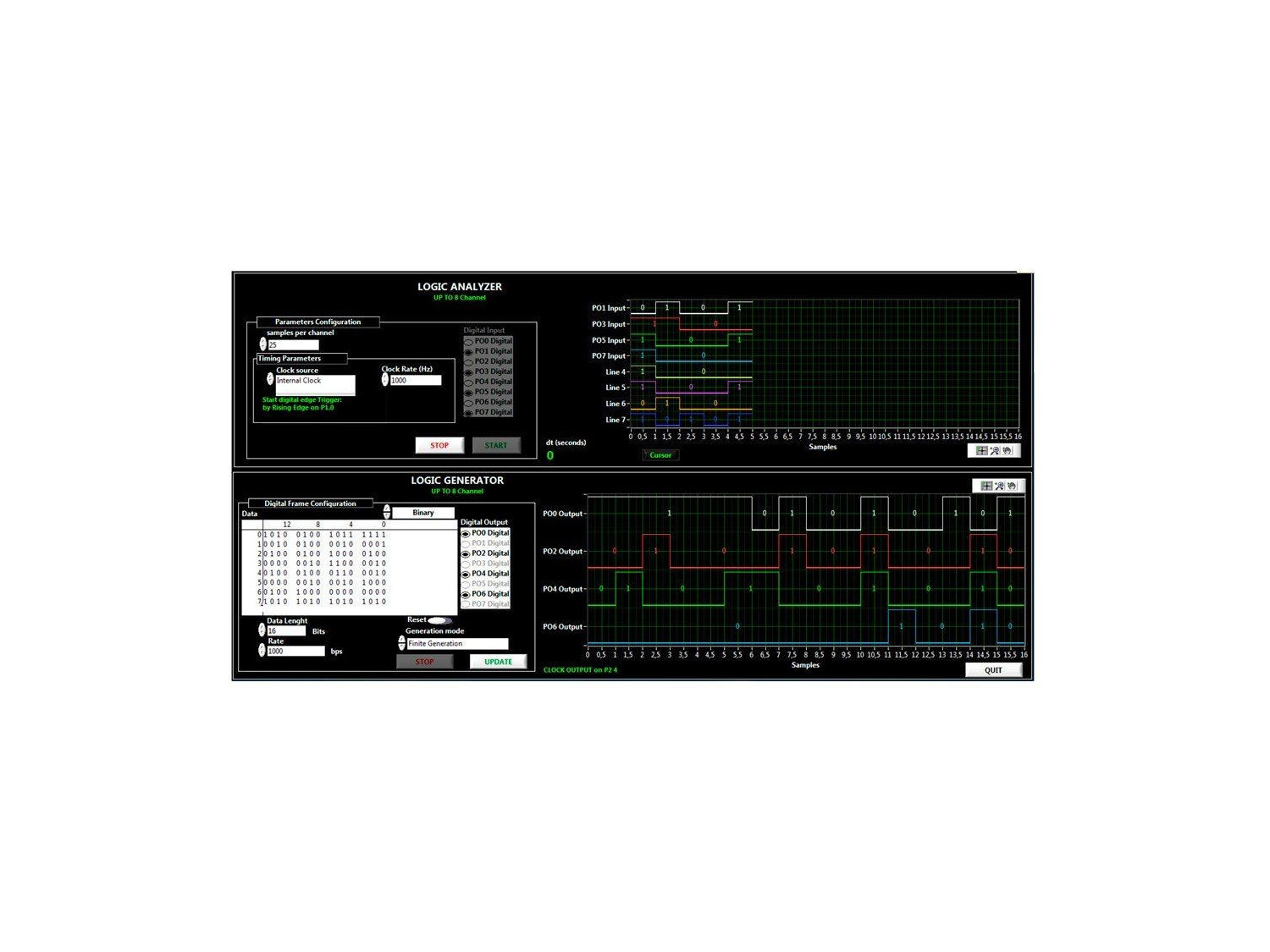

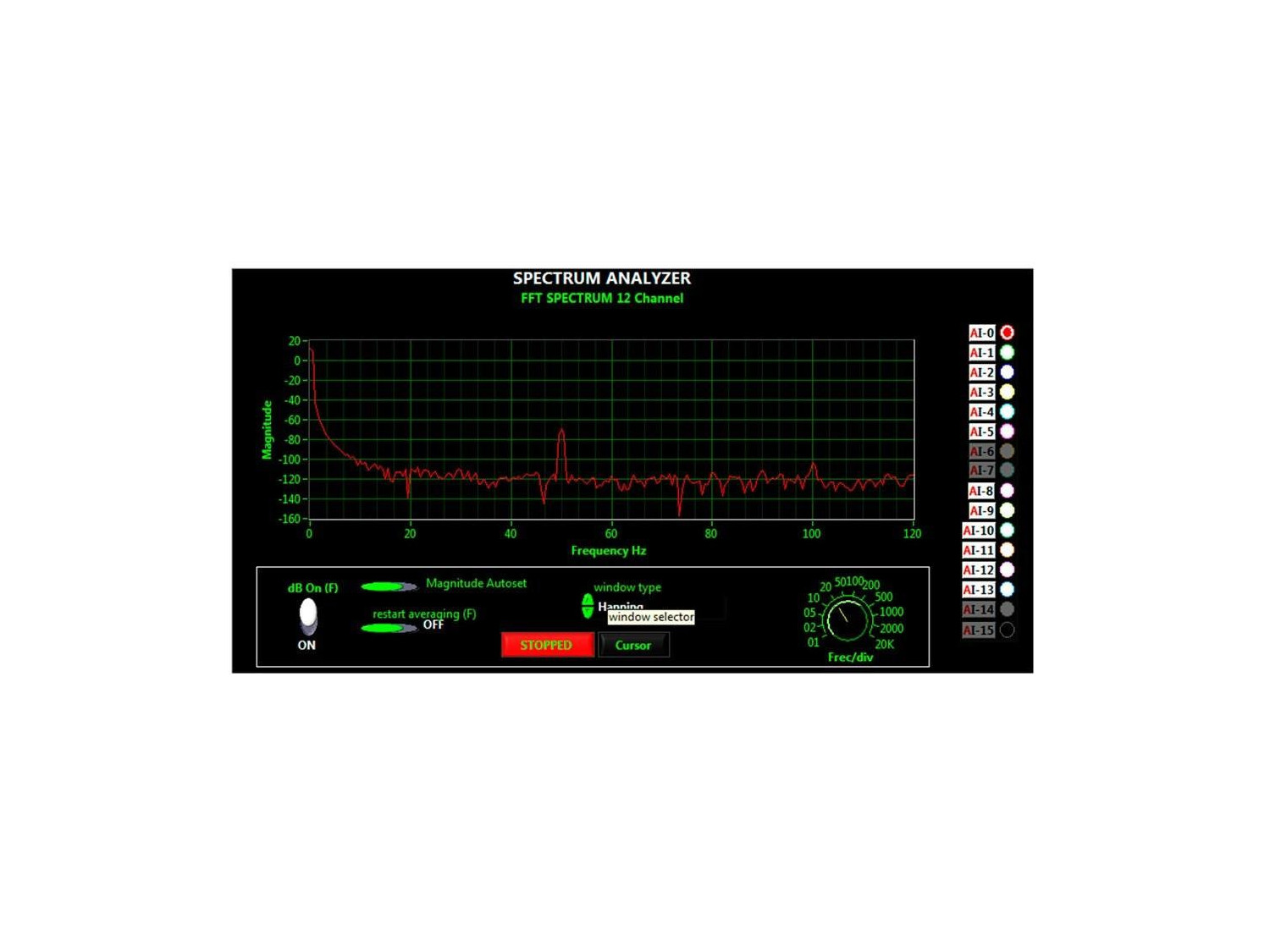

Grâce au logiciel d’instrumentation virtuelle associé, l’unité peut fonctionner comme oscilloscope, générateur de fonctions, analyseur de spectre, multimètre, analyseur de transitoires et générateur logique. Ces fonctionnalités permettent d’intégrer plusieurs techniques de mesure et d’analyse au sein d’un seul système, sans recourir à des instruments physiques indépendants.

Le système propose différents niveaux d’utilisation afin d’adapter le travail expérimental aux objectifs pédagogiques ou de recherche. Le niveau de base est destiné à la capture et au stockage des données pour une analyse ultérieure. Le niveau intermédiaire intègre des outils graphiques permettant la visualisation en temps réel de l’expérience. Le niveau avancé est conçu pour la capture et l’étalonnage de l’ensemble des capteurs du système, offrant un environnement complet pour l’analyse détaillée et la validation des mesures.
