QRL Réacteur à Flux Laminaire por QR

11.2.- REACTEURS CHIMIQUES
LAMINAR FLOW REACTOR FOR QR - QRL

SYSTEMES INNOVANTS

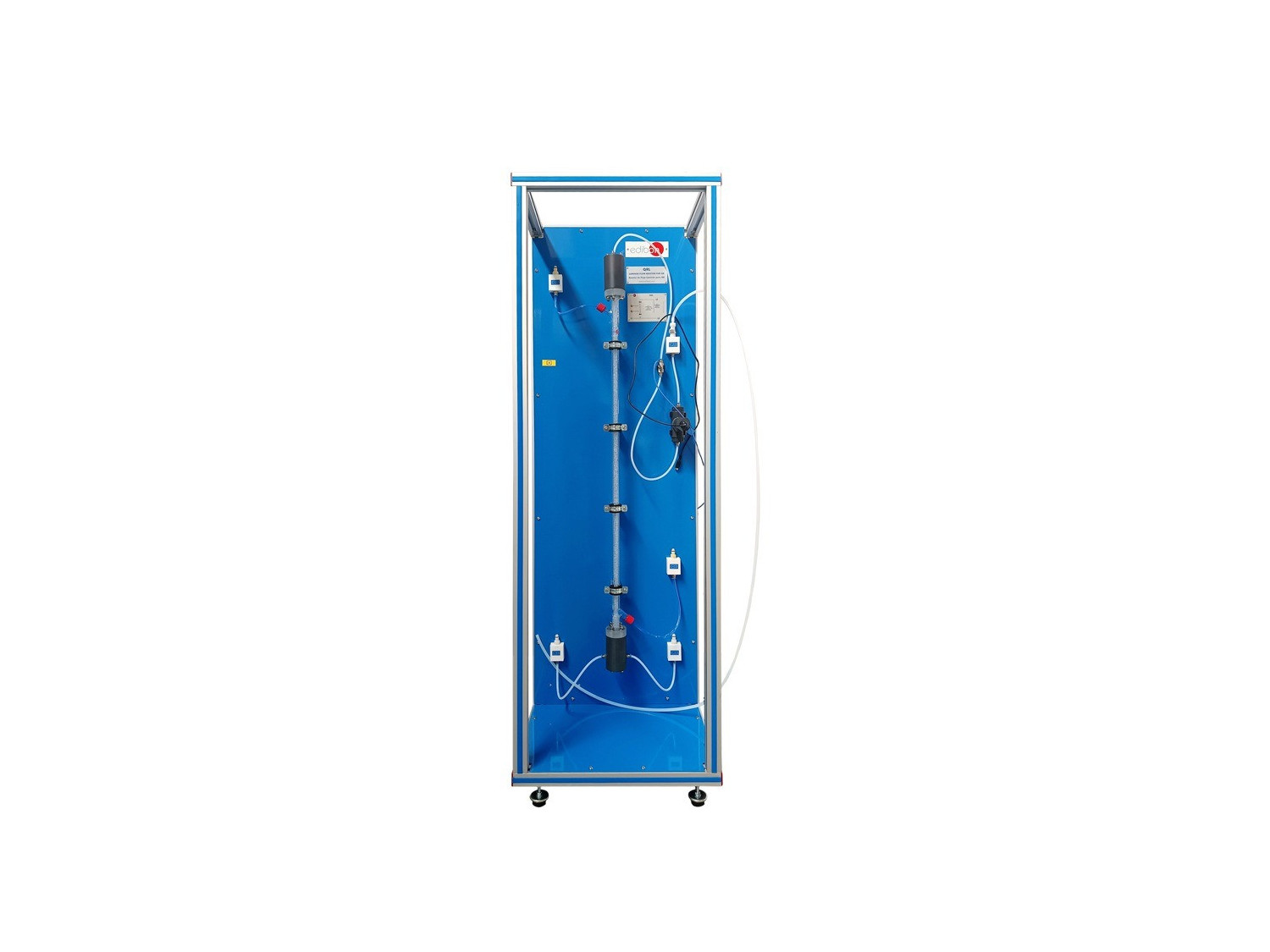

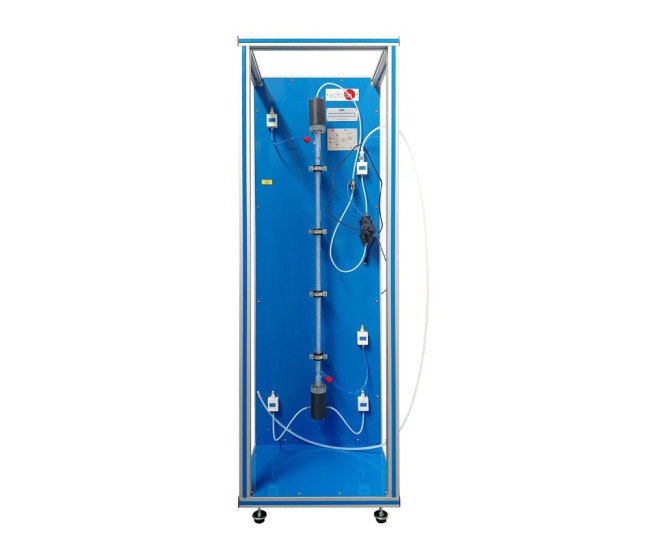

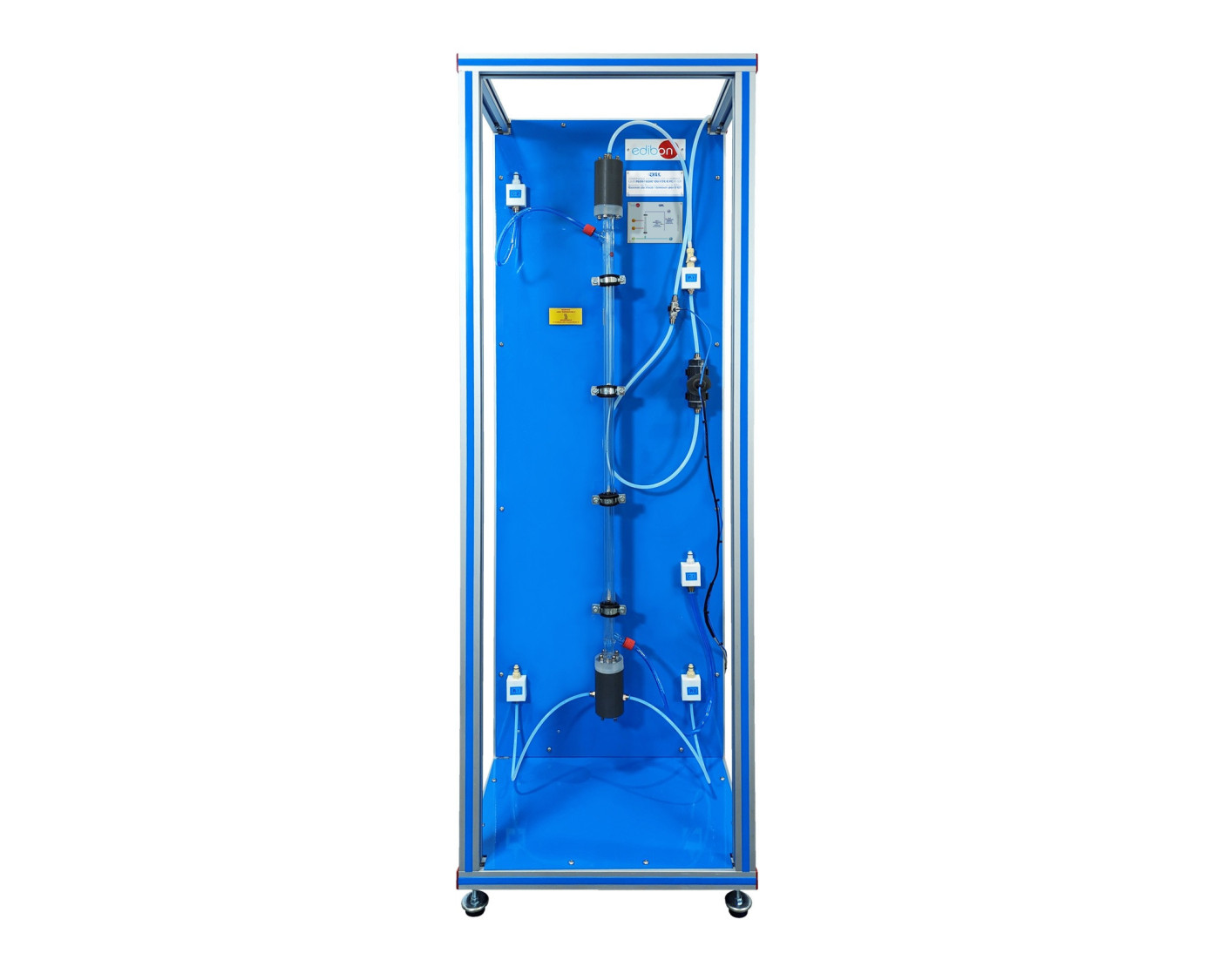

Le Réacteur à Flux Laminaire pour QR, "QRL", conçu par EDIBON, permet de déterminer les équations cinétiques de diverses réactions, telles que l’hydrolyse basique de l’acétate d’éthyle, et de calculer les constantes cinétiques clés.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Chemical reactors: what are they? - Blog EDIBON
Chemical reactors: what are they?
In a world where applied chemistry is key to industrial innovation, chemical reactors play a central role in sectors such as pharmaceuticals, energy,...
Lire plus
ASEE Annual Conference and Exposition 2025
ASEE Annual Conference and Exposition 2025
Une fois de plus, EDIBON a eu l’honneur de participer à l’un des événements internationaux les plus importants dans le domaine de l’enseignement en ingénierie : l’ASEE Annual Conference and Exposition 2025, organisée par l’American Society for Engineering Education (ASEE).
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus

Description Générale

Le Réacteur à Flux Laminaire pour QR, "QRL", conçu par EDIBON, permet de déterminer les équations cinétiques de diverses réactions, telles que l’hydrolyse basique de l’acétate d’éthyle, et de calculer les constantes cinétiques clés. Les réacteurs à écoulement laminaire, une variante des réacteurs tubulaires, se caractérisent par le mouvement des fluides en couches parallèles avec une vitesse constante et sans turbulence significative. De plus, le Réacteur à Écoulement Laminaire pour QR, "QRL" est particulièrement utilisé pour démontrer les schémas de flux et étudier les perturbations en échelon pour la caractérisation du flux et de la conversion à l’état stationnaire.

Ce réacteur facilite l’analyse comparative entre les valeurs de conversion théoriques et expérimentales, contribuant à améliorer la compréhension des processus de transformation chimique. Il est également utilisé pour étudier l’effet de variables telles que le débit et la concentration d’alimentation sur la conversion en régime permanent, ainsi que pour étudier l’influence de la température sur la caractérisation de l’écoulement laminaire. À travers des techniques visuelles, telles que le suivi de traceurs de couleur, la réponse du réacteur à différentes perturbations peut être observée, fournissant des informations précieuses sur le comportement du système dans des conditions variables. En résumé, le réacteur à écoulement laminaire offre une plateforme polyvalente et précise pour la recherche et le développement dans le domaine du génie chimique et de la dynamique des fluides.

Pour travailler avec ce réacteur, l'Unité de Service pour QR, "QUS", est nécessaire, fournissant les réactifs nécessaires et l'eau thermostatée pour un fonctionnement correct.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étalonnage des pompes péristaltiques pour la mesure des débits de réactifs.
  2. Étude et détermination de la conversion théorique d’un réacteur à écoulement laminaire.
  3. Obtention de la variation de la concentration d’hydroxyde de sodium pendant la réaction et de sa conversion.
  4. Détermination de la courbe de distribution des temps de résidence (DTR).
  5. Détermination de la distribution des temps de résidence du réacteur.
  6. Détermination de l’ordre de réaction et de la constante de vitesse.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Détermination de la distribution des temps de résidence du réacteur.
  2. Effet de la vitesse d’écoulement et de la concentration d’alimentation sur la détermination du modèle d’écoulement.
  3. Conversion à l’état stationnaire d’une réaction en écoulement laminaire.
  4. Effet de la vitesse d’écoulement et de la concentration d’alimentation sur la conversion à l’état stationnaire.
  5. Démonstration du modèle d’écoulement dans le réacteur et comparaison avec le modèle théorique.
  6. Effet de la température sur la caractérisation du modèle d’écoulement laminaire.
  7. Détermination de la conversion en régime permanent d’une réaction de second ordre.
  8. Caractérisation du modèle d’écoulement laminaire dans un réacteur tubulaire.
  9. Étude du système de mesure de conductivité : conductimètre.

ÉLÉMENTS REQUIS
